| ・ゴミ集積所屋根葺き替え工事２（２０２０．１０．１４） |

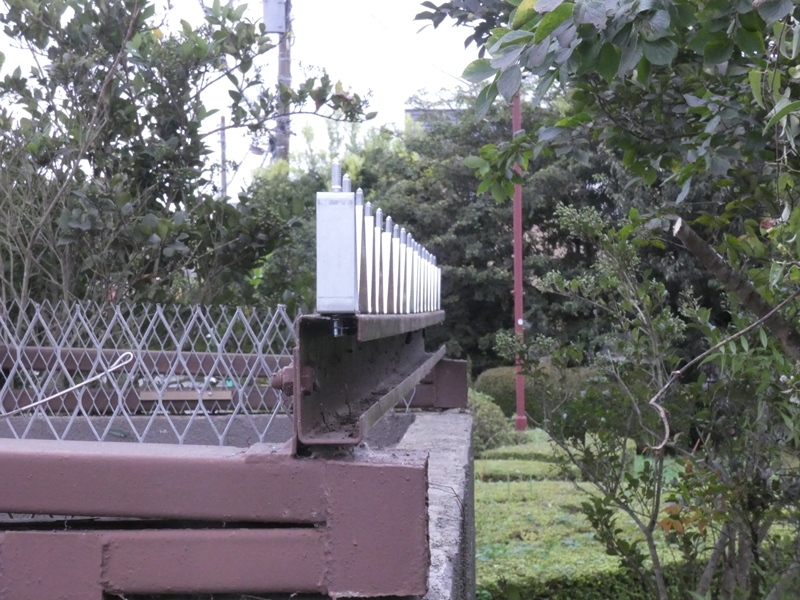

 ゴミ集積所屋根葺き替え工事の続編です。屋根板を載せる前の基礎工事は既に完了 しています。ここからが工事本番のようですが、タイトフレームを交換する作業に比べると そうでもありません。ただし、正確に取り付けるにはそれなりの手順が必要です。 |
||

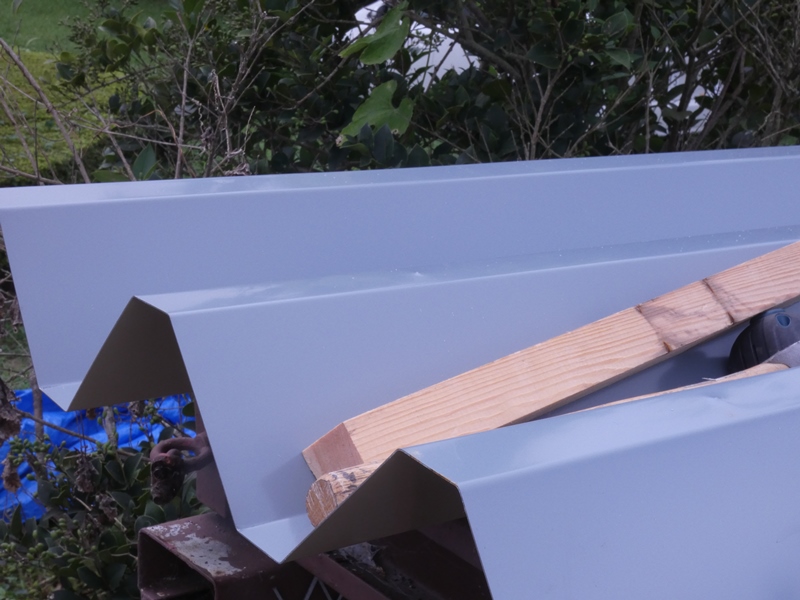

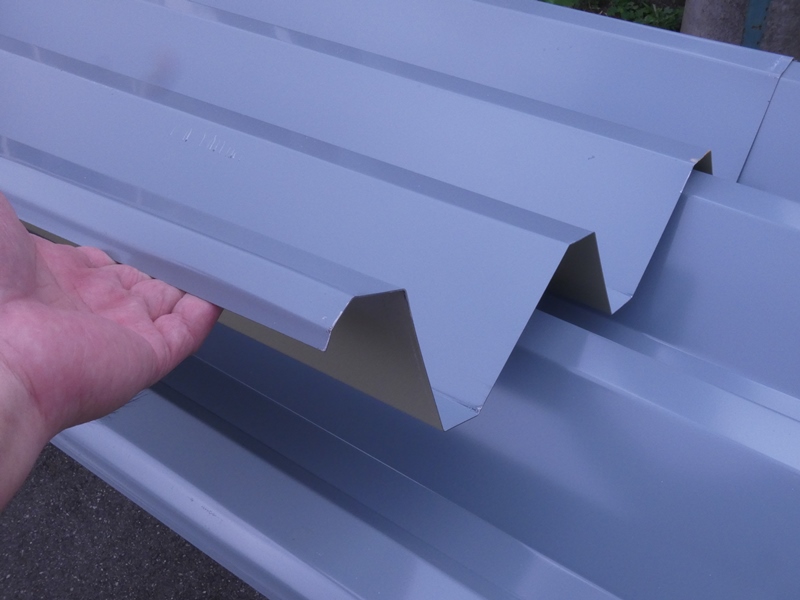

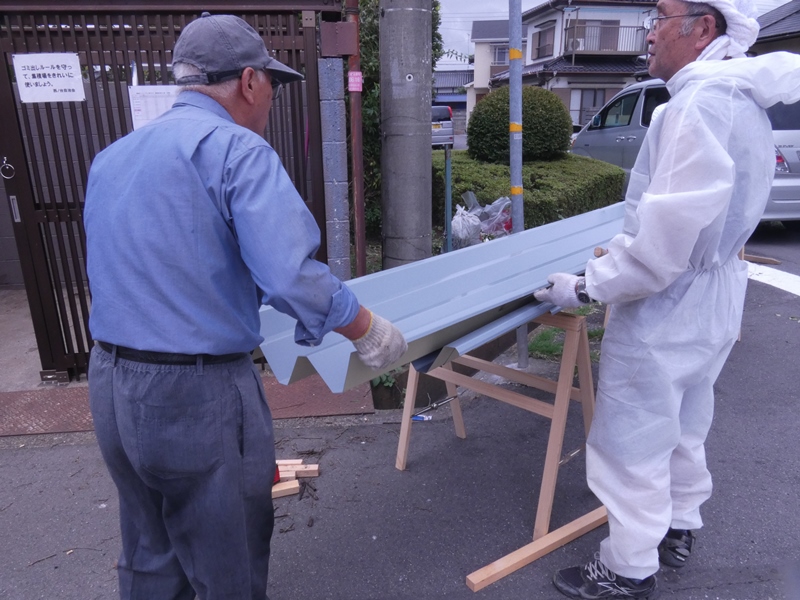

 手配した屋根板、折板と呼ばれます。現状と 同じ働き巾６００ｍｍ（３折）を使用します。 |

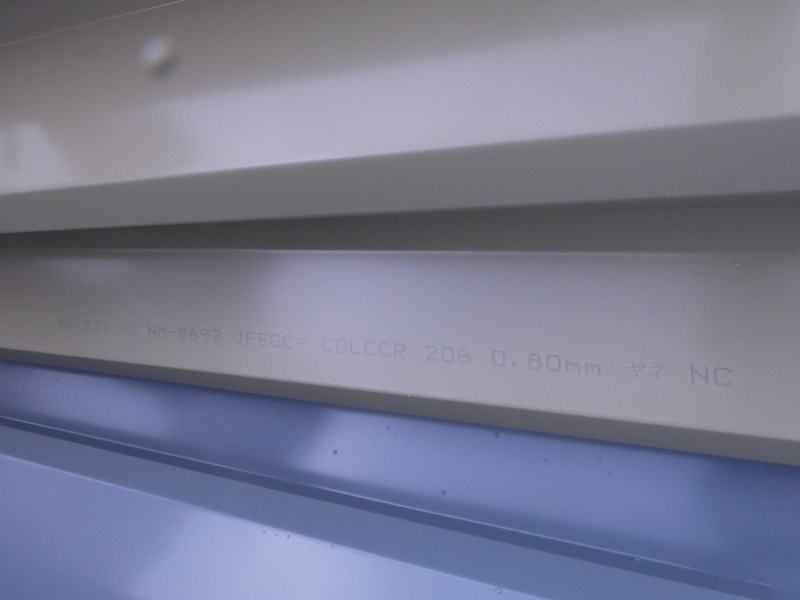

 板厚は現状０．５ｍｍのところ０．８ｍｍを使用します。 重量が６．２８ｋｇ／ｍ２から９．８７ｋｇ／ｍ２に増えますが、 |
|
 断面係数は１９．４ｃｍ３／ｍから３８．０ｃｍ３／ｍと倍増し、 おそらく人が乗っても問題ない強度が得られるはずです。 |
 折板長は現状と同じく２４００ｍｍです。前後の タイトフレームボルト間は実測１９７０ｍｍ前後です。 |
|
 手前側タイトフレームからの張り出しが２５５ｍｍなので、 前後の張り出し長さ４３ｍｍから奥側の張り出しを求めます。 |
 端から１７５ｍｍの位置に奥側 タイトフレームのボルトを通します。 |
|

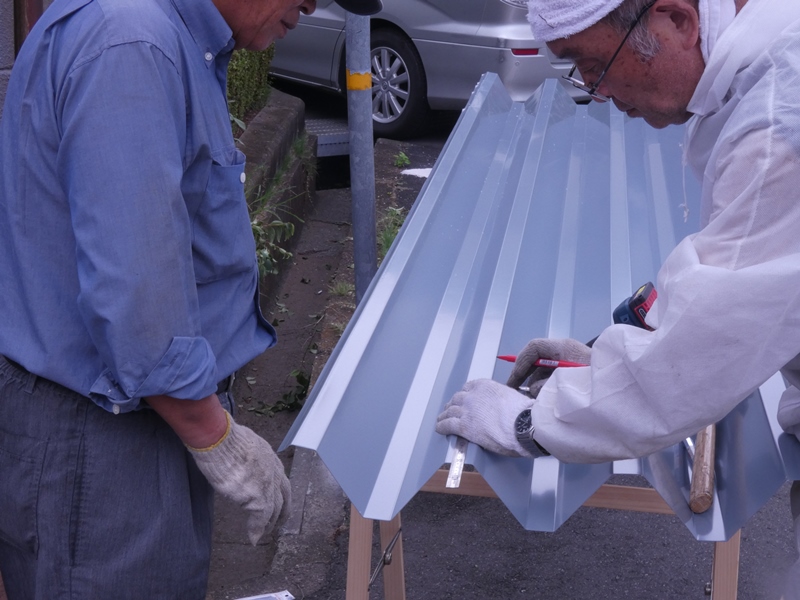

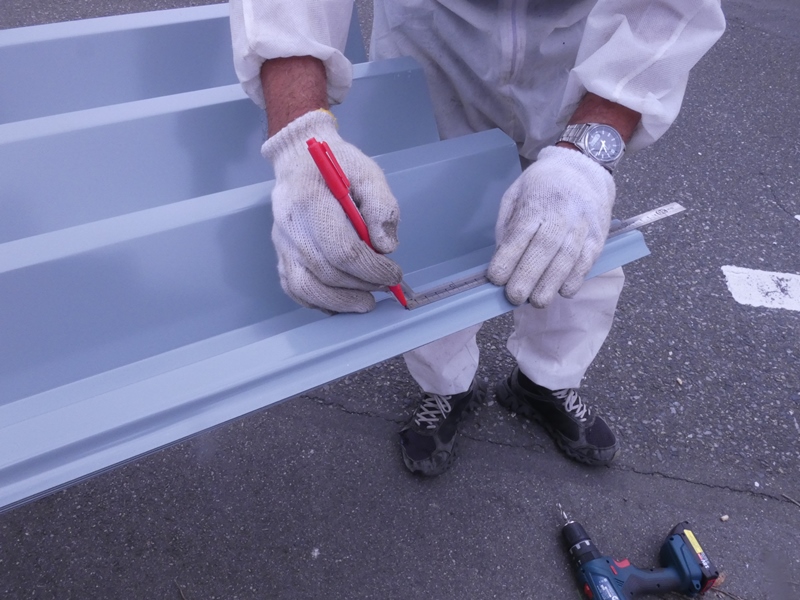

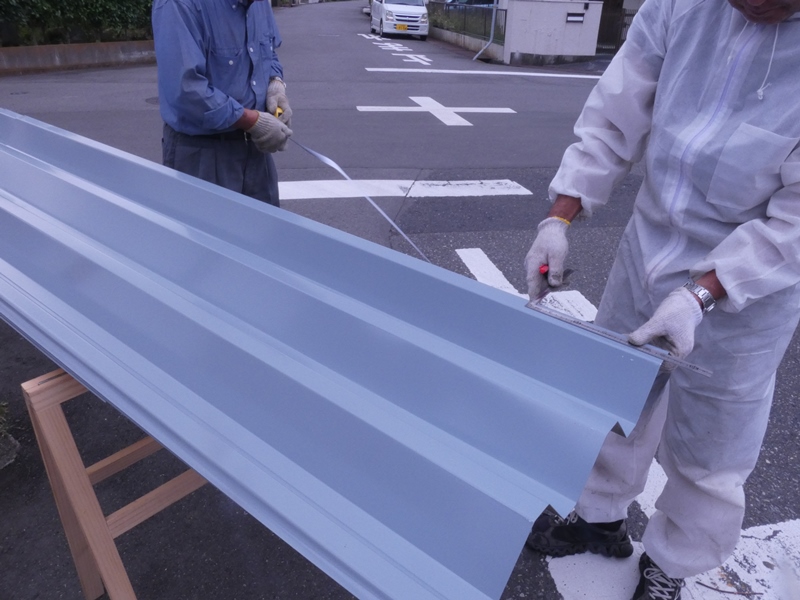

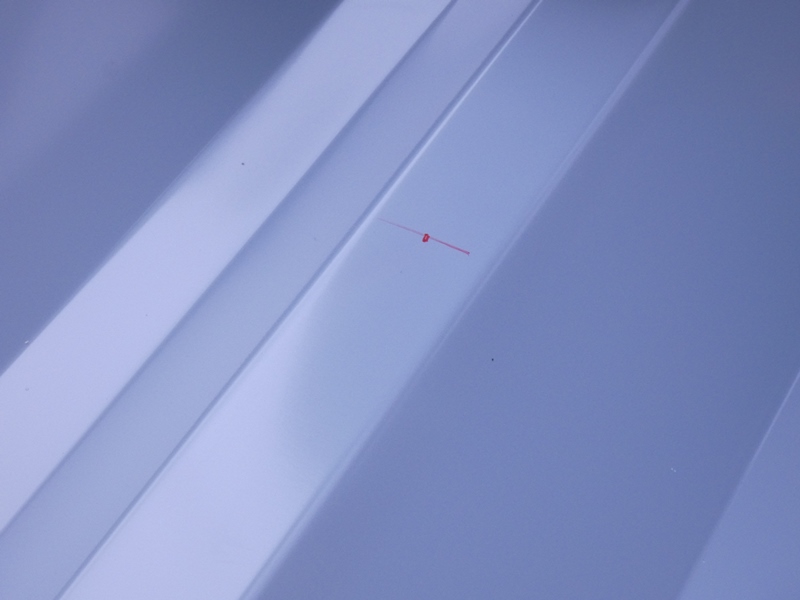

 １７５ｍｍの位置を正確に 割り出しペンでマークします。 |
 ボルトは折板の山折部を通ります。 幅方向の中央をマークします。 |
|

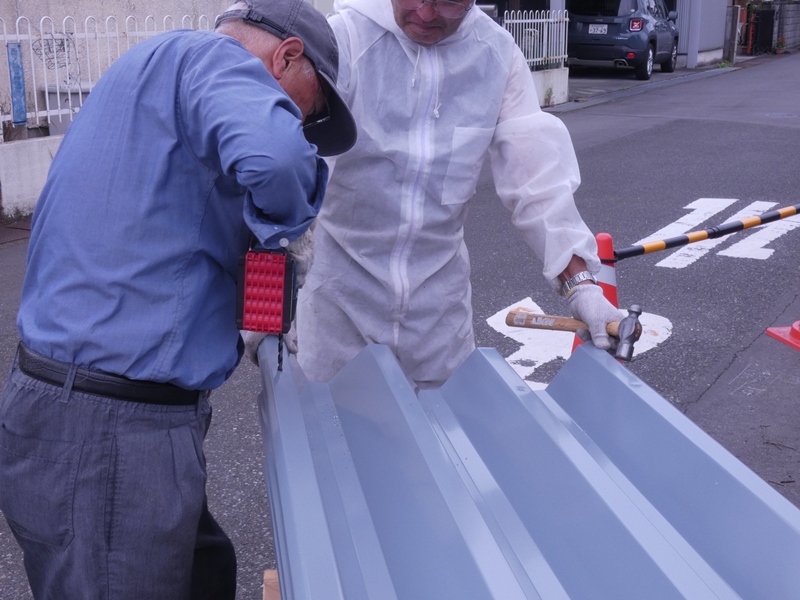

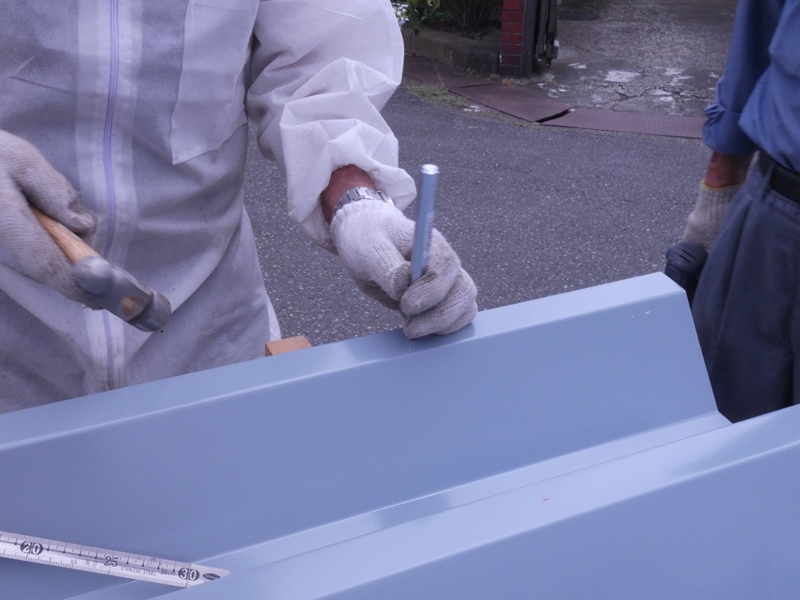

 マークした位置にポンチを打ちます。 ０．８ｍｍ厚鋼板を強めに叩きます。 |
 折板１枚に山折部が４か所あるので ４か所ともポンチを打ちます。 |
|

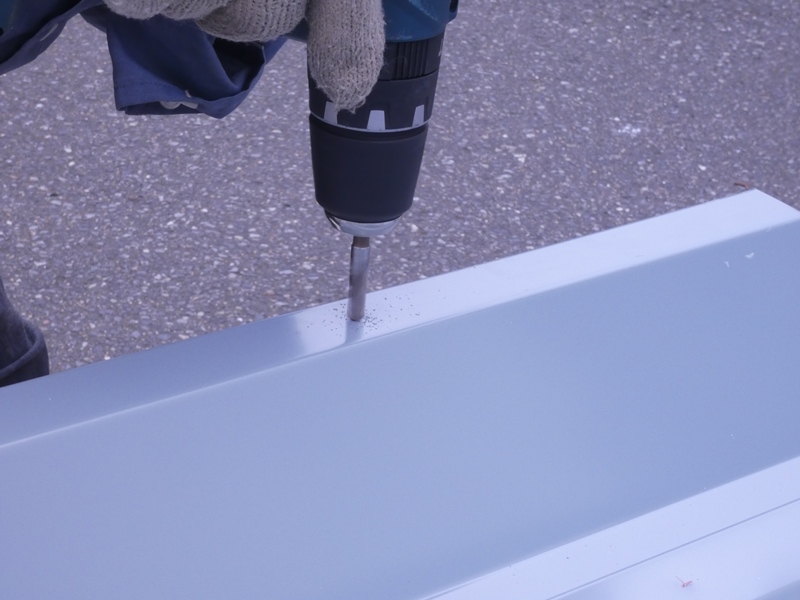

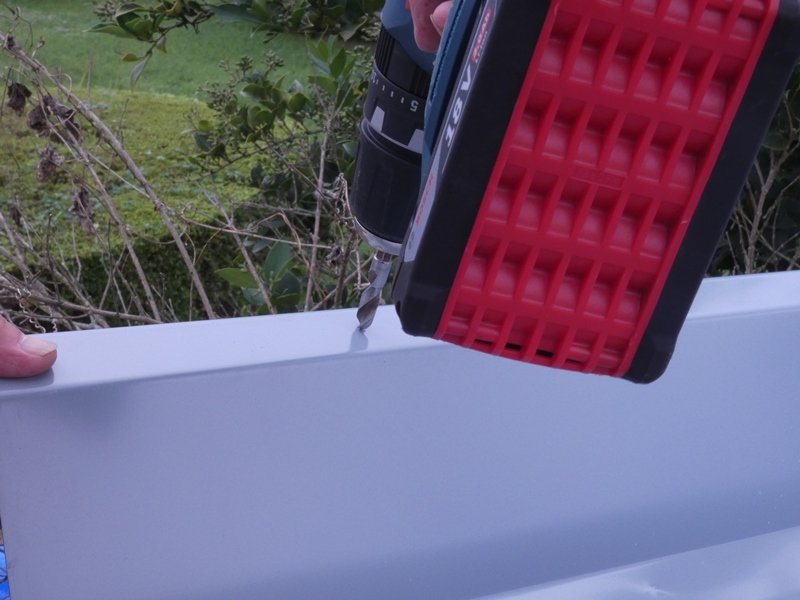

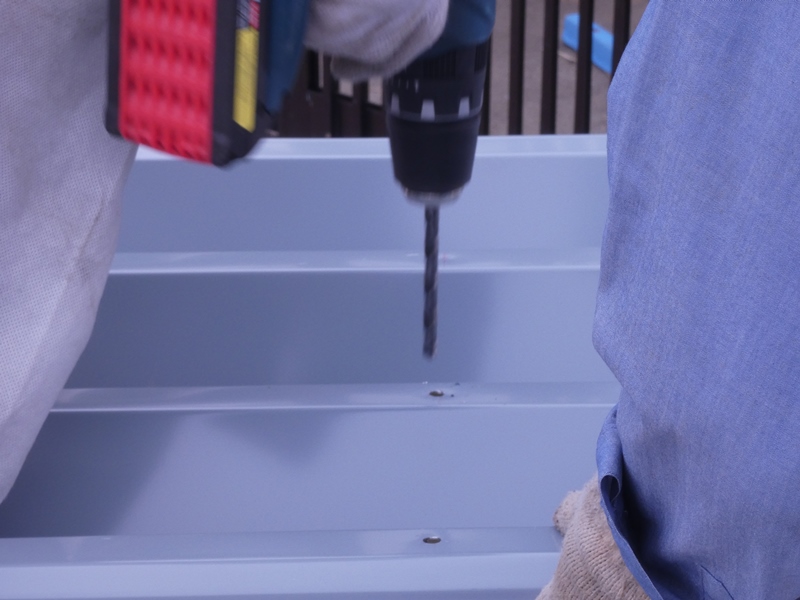

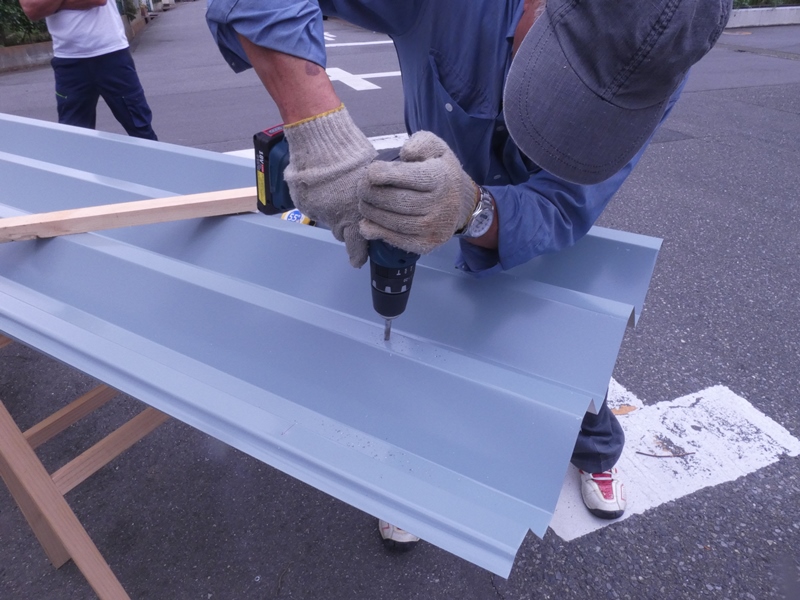

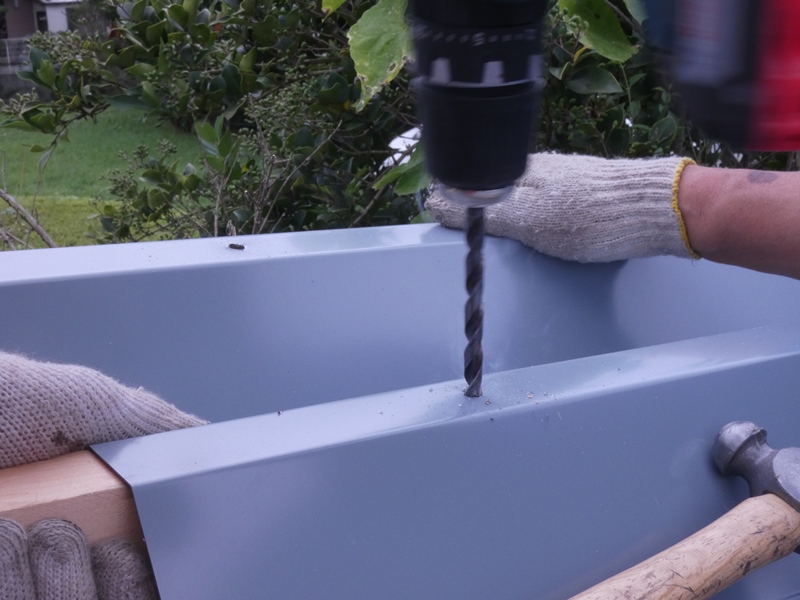

 ポンチ位置に８ｍｍ径のドリルで穴を開けます。 ０．８ｍｍの薄板なので簡単に穴が開きます。 |
 O氏が考え出した作業手順により、 手前側にはボルト穴を開けません。 |
|

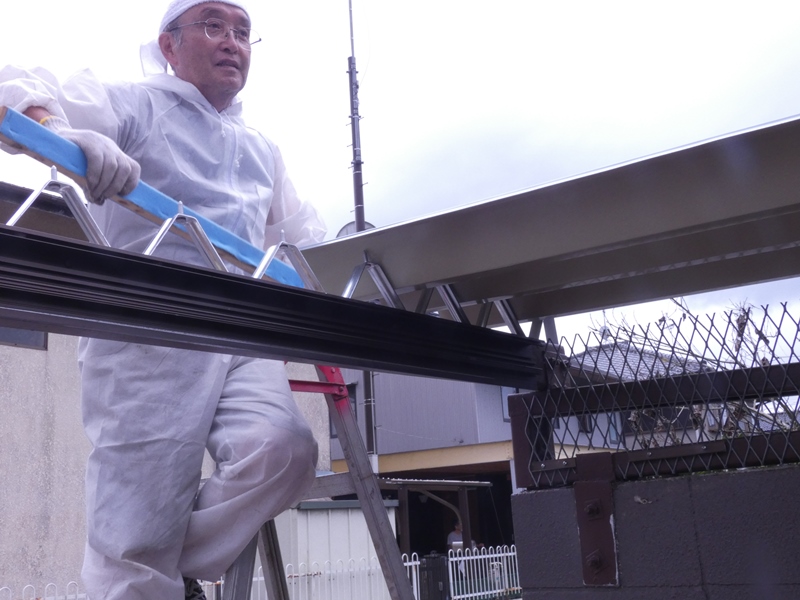

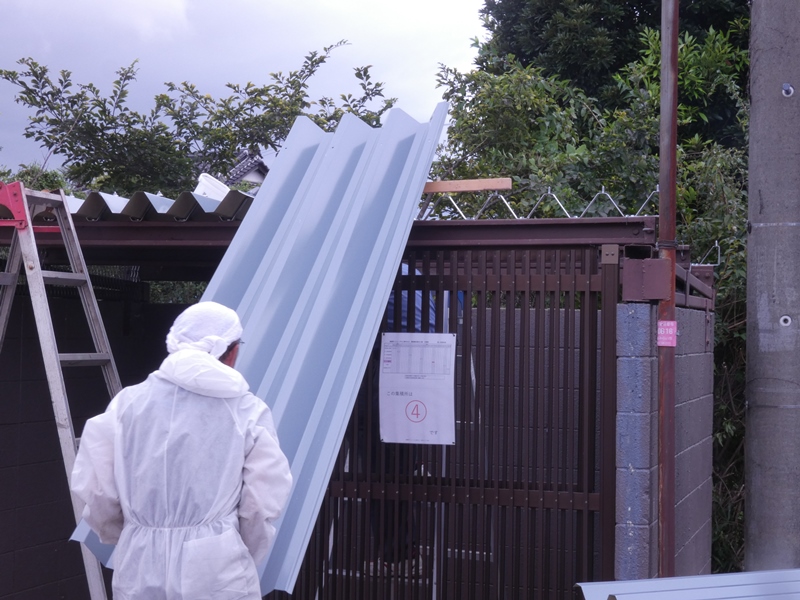

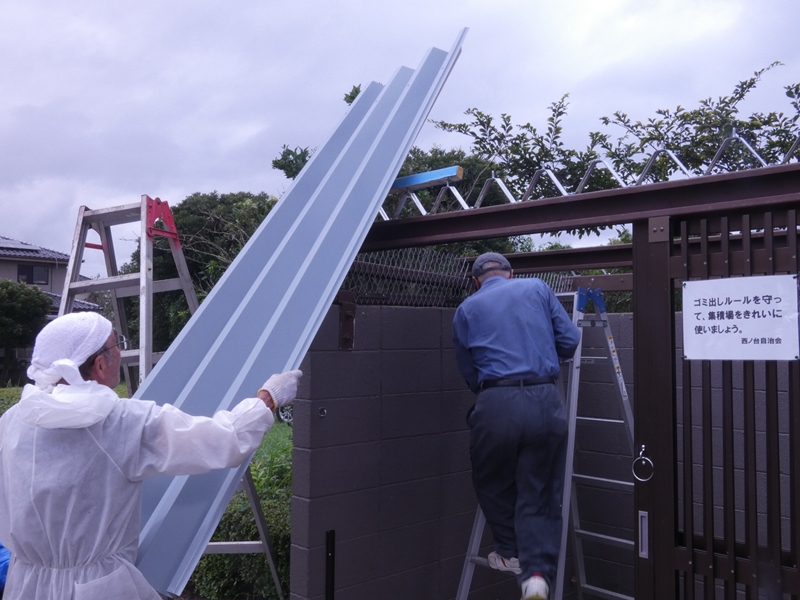

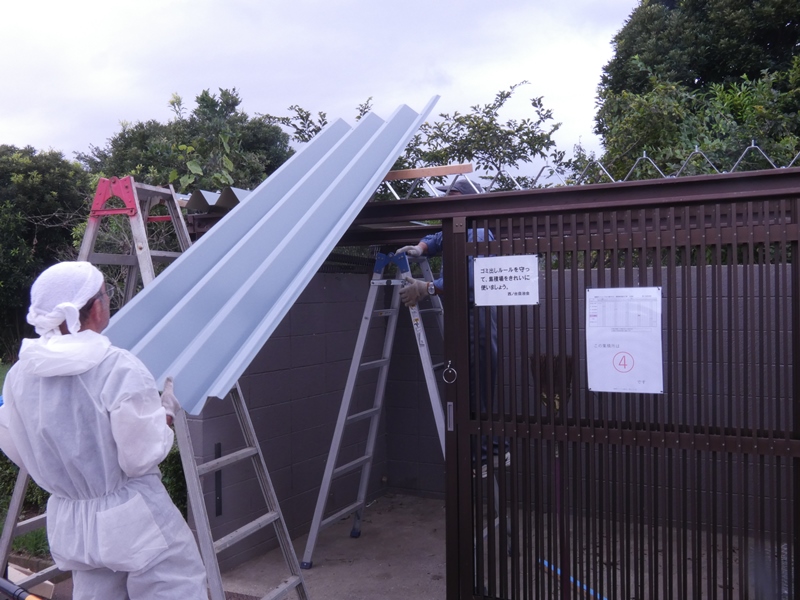

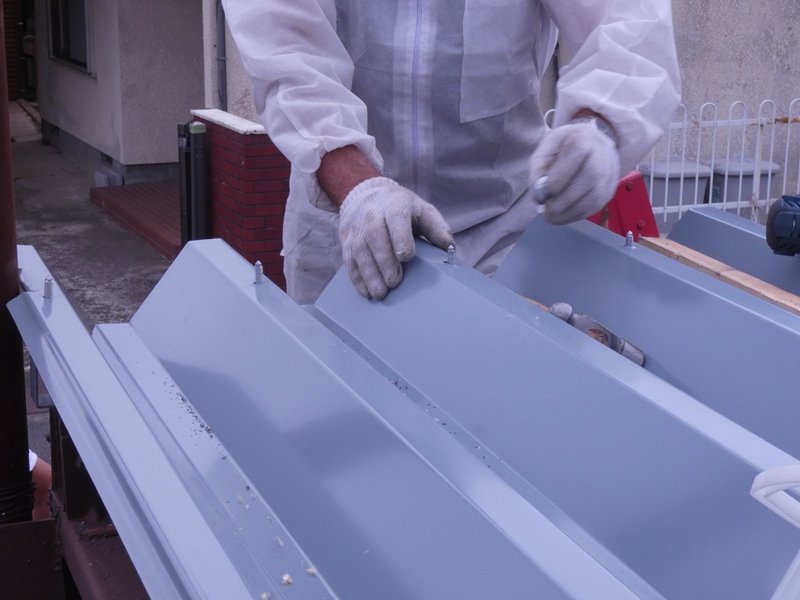

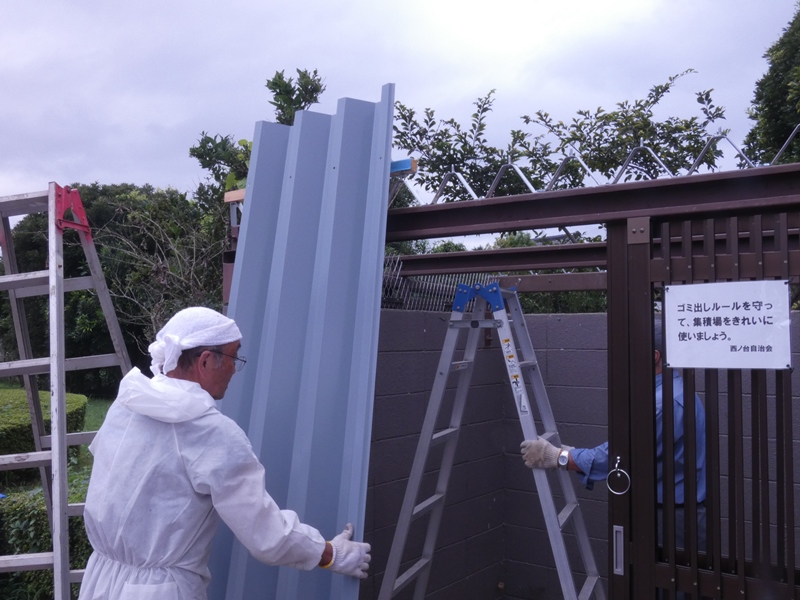

 奥側のボルト穴だけが開いた 状態で折板を屋根に運び上げます。 |

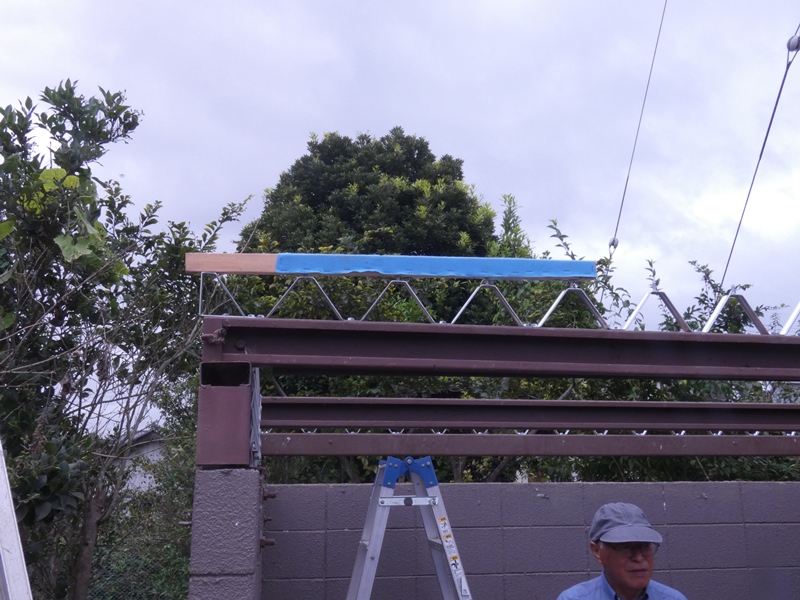

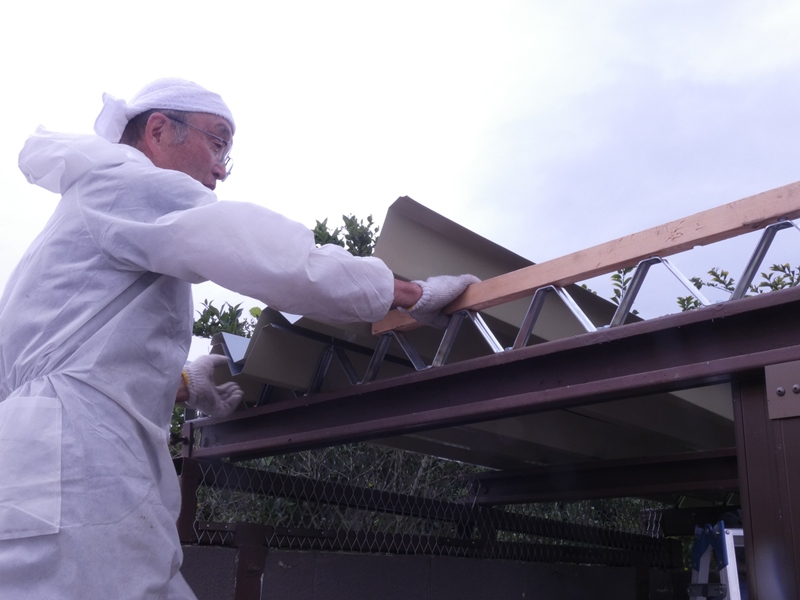

 手前側のタイトフレーム上に、予めボルト 位置に穴を開けた角材を差し込みます。 |
|

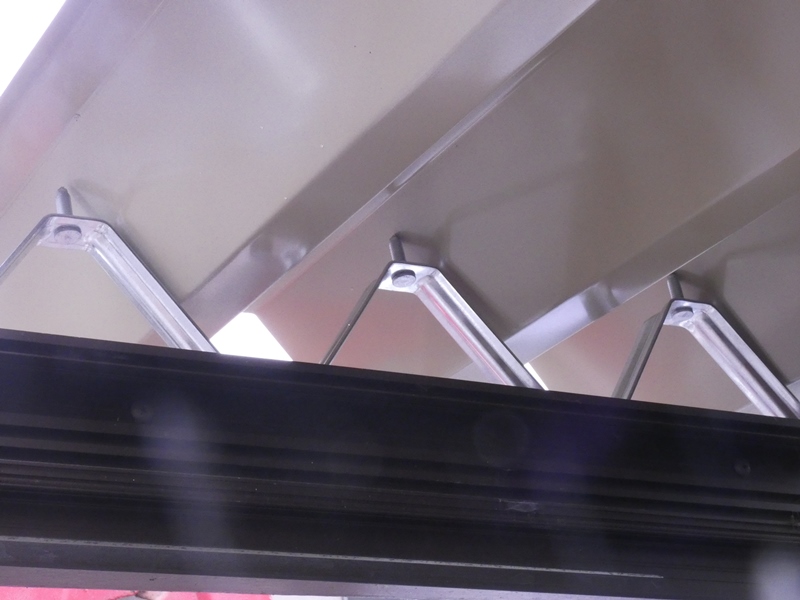

 そのままでは折板を持ち上げる際に ボルトの先（剣先）で裏面を傷付けます。 |
 角材に開けられた穴にボルトが嵌まることで、 角材が固定されると同時に折板を保護します。 |
|
 角材の表面には養生テープが貼られており、 折板を移動させる際の滑りを改善しています。 |

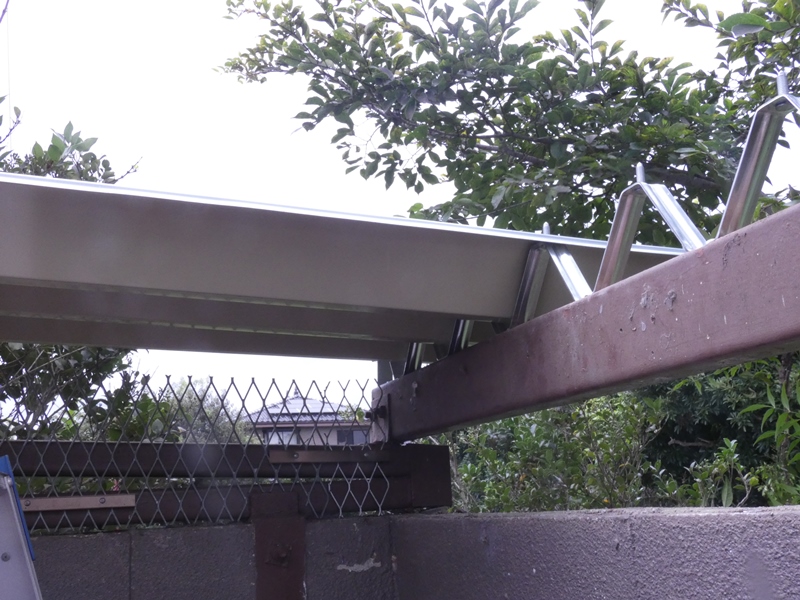

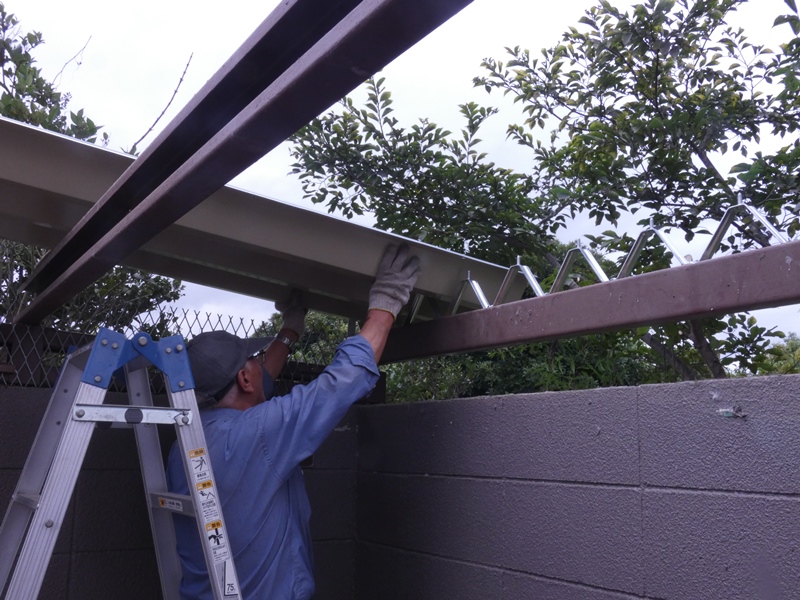

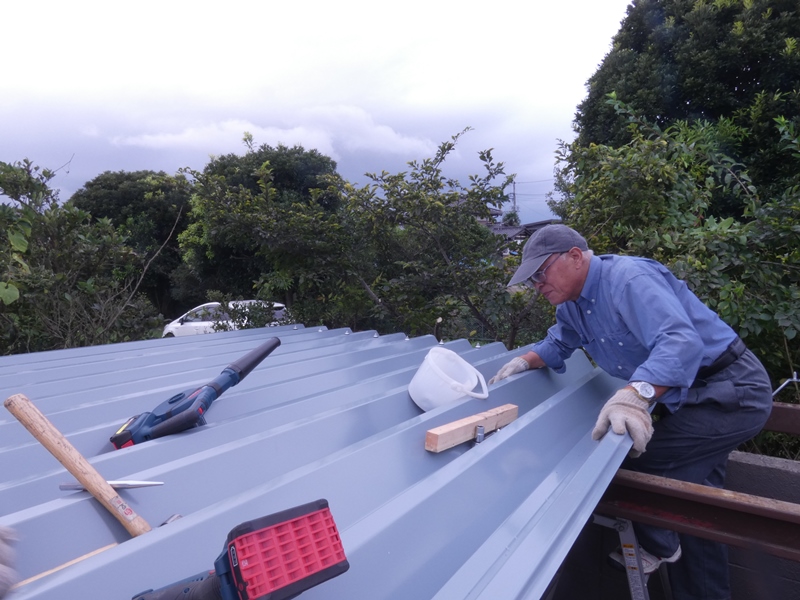

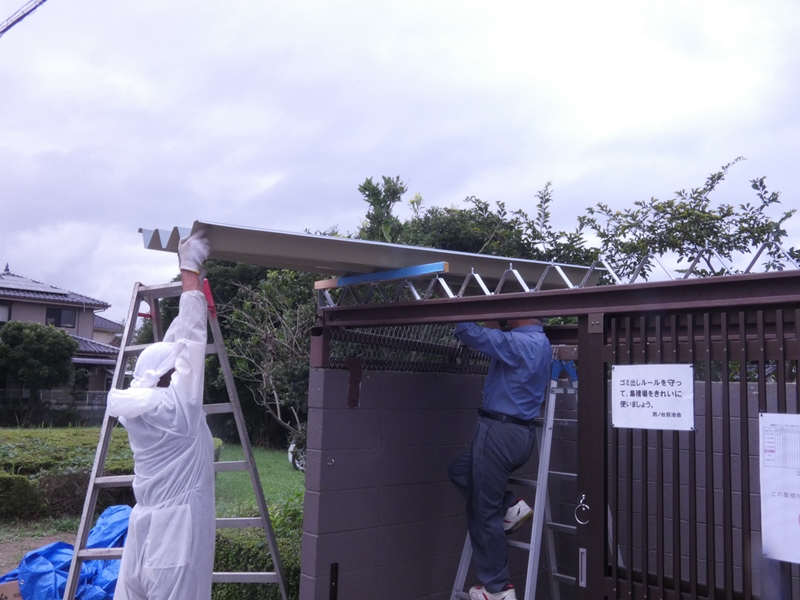

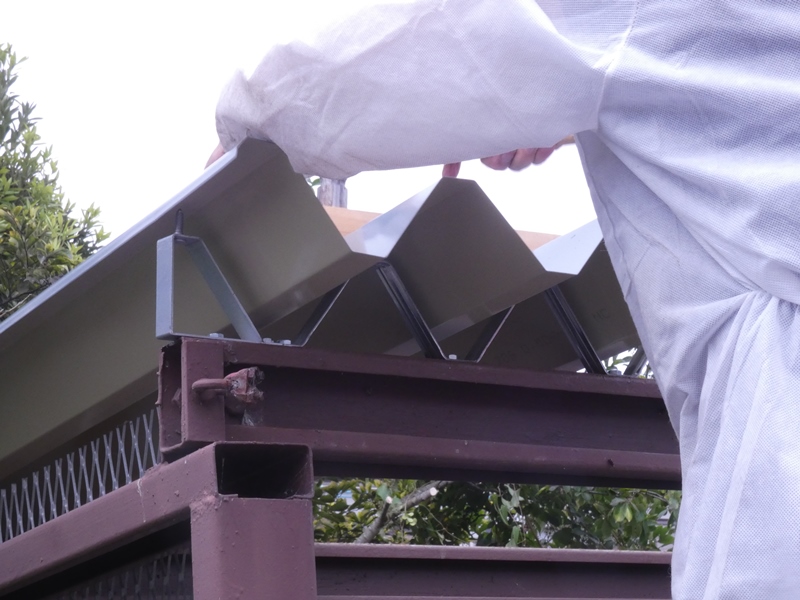

 折板に開けられた穴位置が、奥側の タイトフレームに一致するよう調整します。 |
|

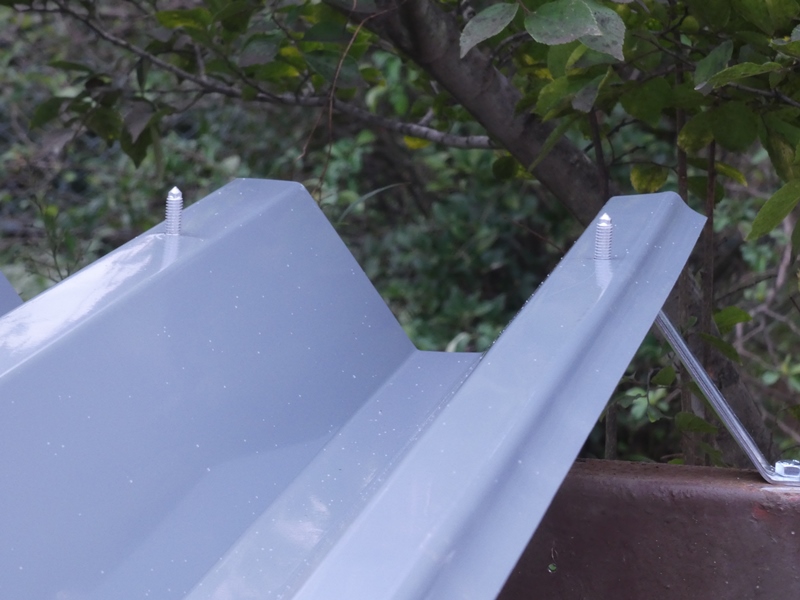

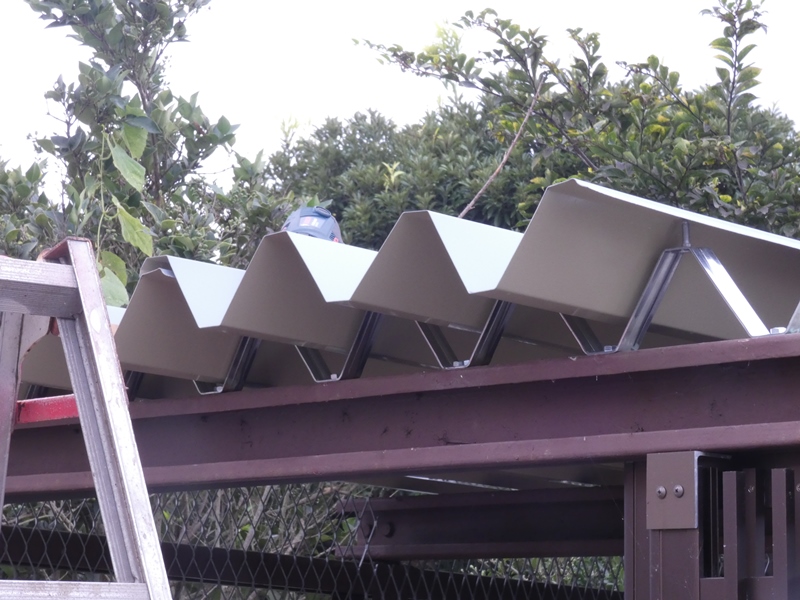

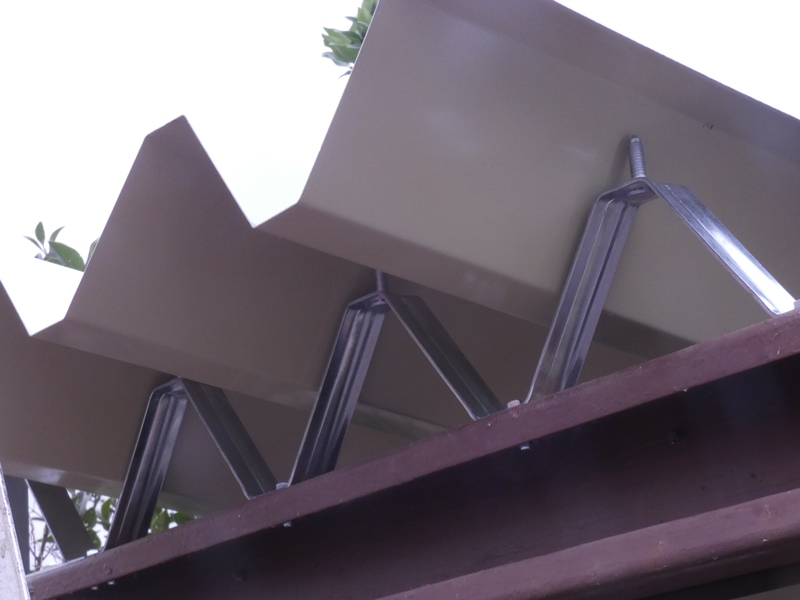

 穴位置が合ったところで４本のボルトを穴に通します。ボルトの位置は タイトフレームに依存しており、タイトフレームと折板は工業製品として 寸法が厳密に管理されています。結果、何ら問題なく穴に収まります。 |
||
 折板の手前側には、まだ ボルト穴が開いていません。 |
 従って、手前側はタイトフレームの ボルト上に折板が載っているだけです。 |
|
 タイトフレームはC型鋼材に溶接留めされていた ので、前後の間隔は必ずしも一定とは限りません。 |
 そのため、片側は現物合わせの 方が正確に位置決め出来ます。 |
|

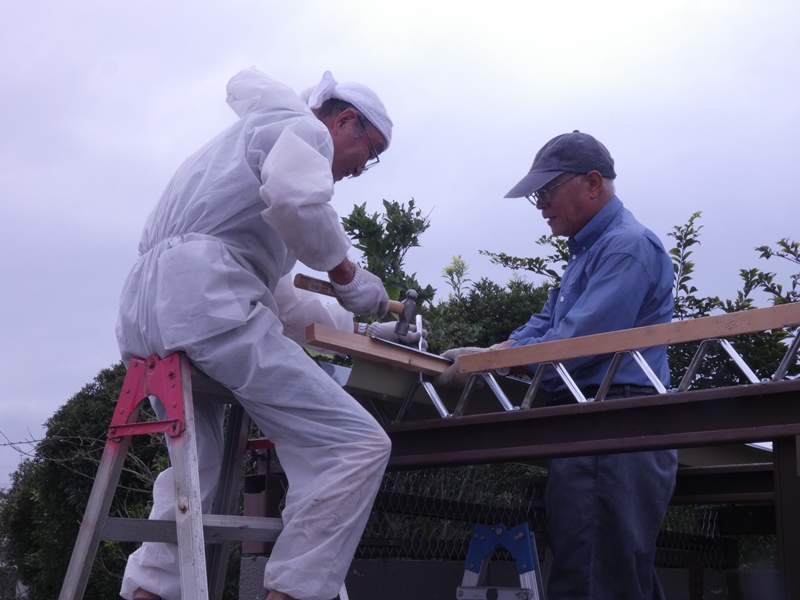

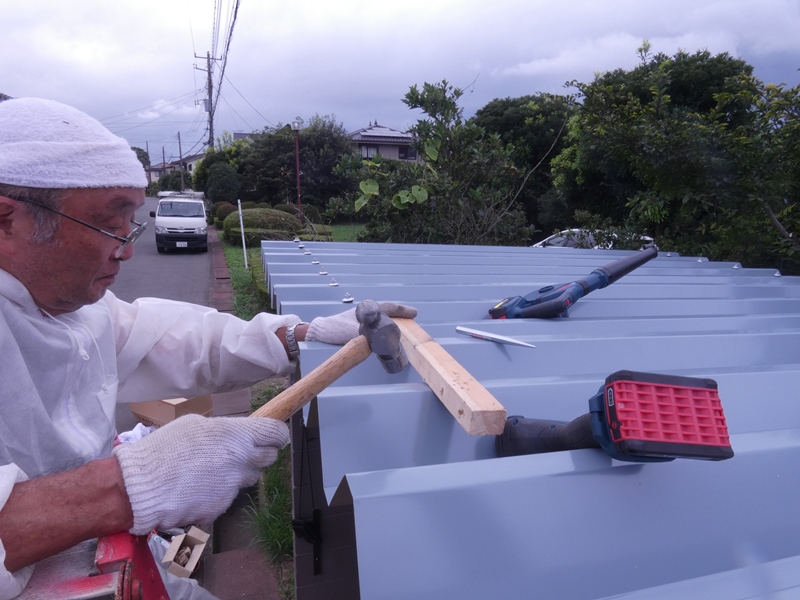

 折板の上に角材を置いてハンマーで 叩くと、ボルトの先に突起が出てきます。 |

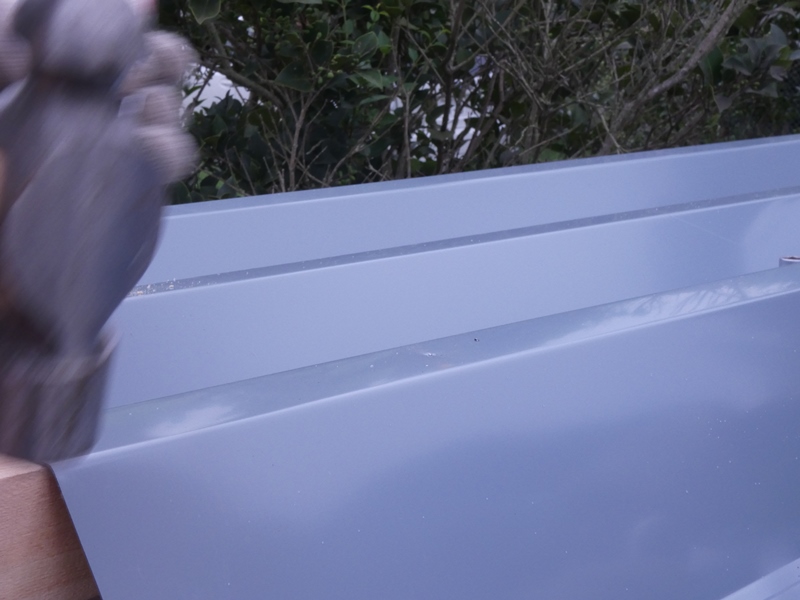

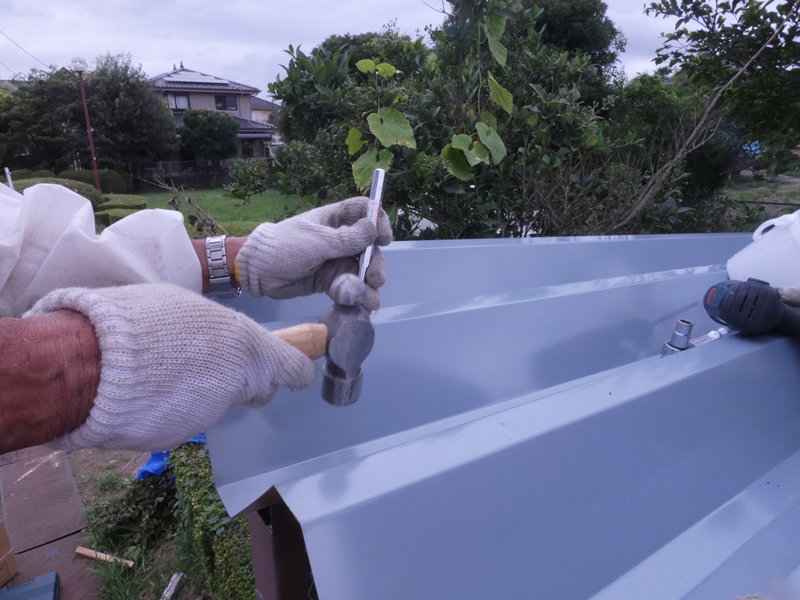

 その突起位置で、突起を逆方向に 凹ませるようにポンチを打ちます。 |
|
 ボルト（剣先）が多少ぶれていても、その ぶれに追随した正確な位置を割り出せます。 |
 ポンチを打った位置に ８ｍｍの穴を開けます。 |
|
 先ほどの角材を下に入れて 折板を少し浮かせています。 |
 この調子で穴４個を「タァーッ」と 開けてしまいます。 |
|
 折板の穴にボルトを通し、特殊なゴムパッキンがセットされた専用のナットを締め込み ます。ゴムパッキンはブチルゴム製で、締め込まれると潰れて広がりボルト穴の周囲を シールするようになっています。ボルト穴の内側を錆止め処理する必要もありません。 |
||

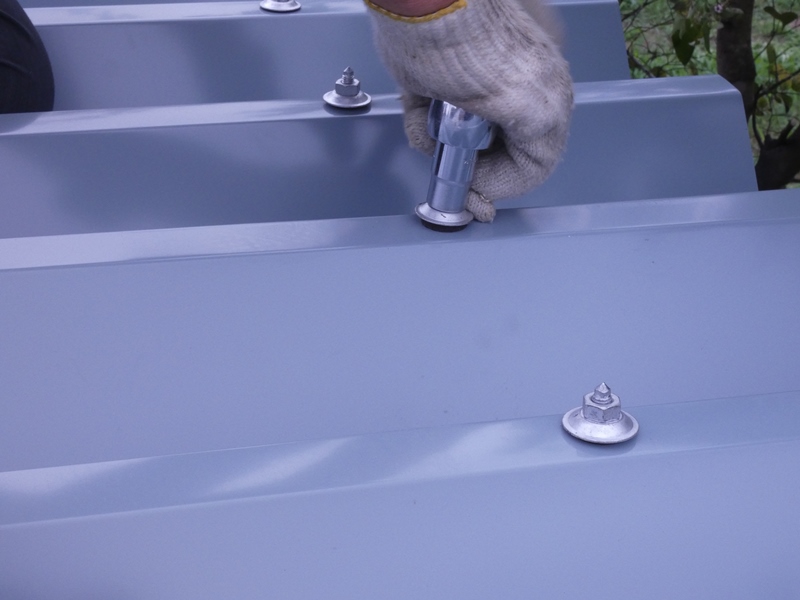

 パッキンを潰しながら強く締め込む ため、ボックスレンチが必要です。 |

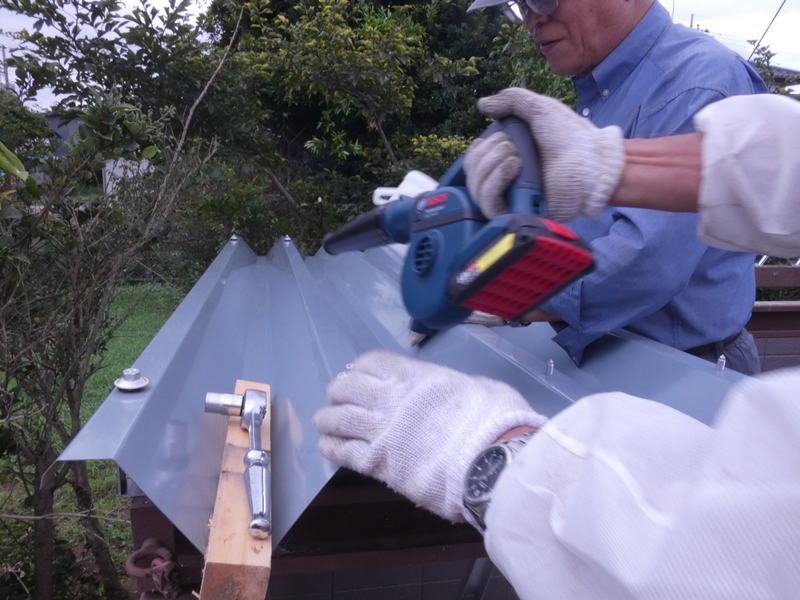

 折板に穴あけした際に生じた切り屑をブロアで 飛ばします。放置すると貰い錆びの原因になります。 |
|

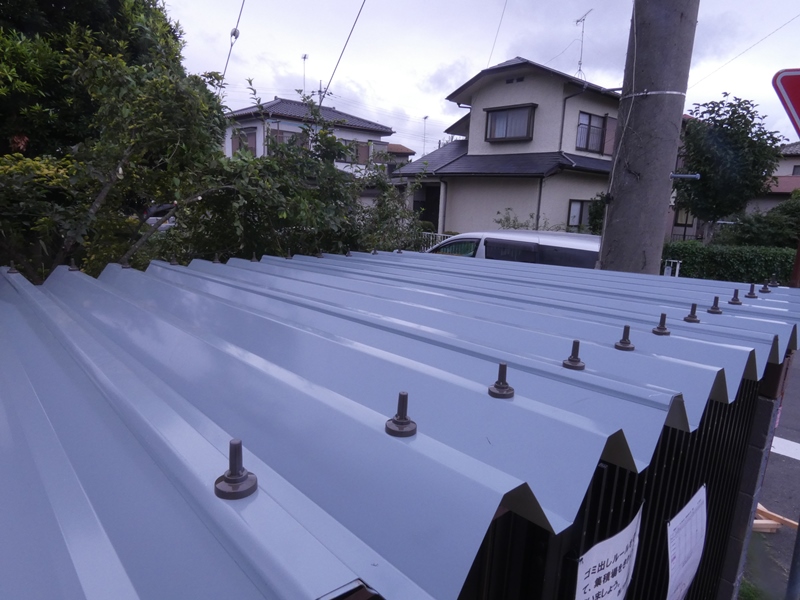

 続いて奥側のボルトにも ナットを締め込みます。 |
 途中まで締め込んだ状態です。 パッキンを潰しながらさらに締めます。 |
|

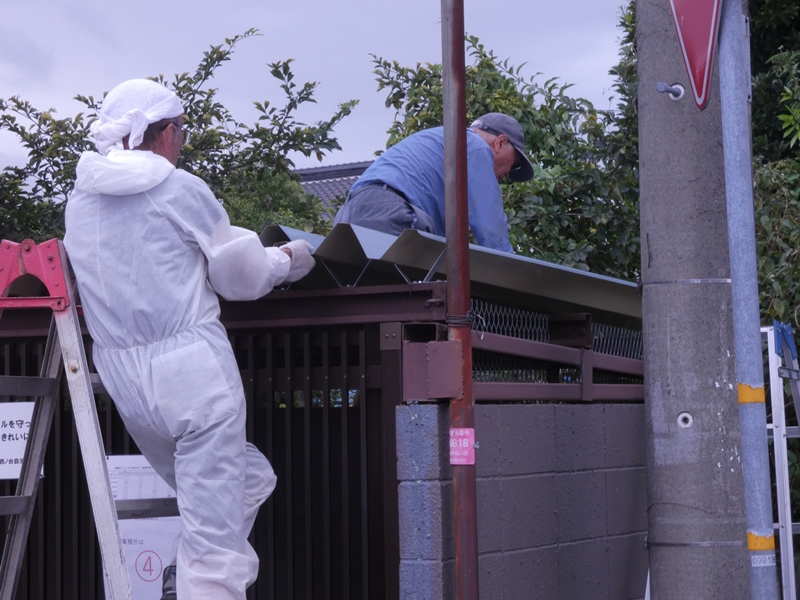

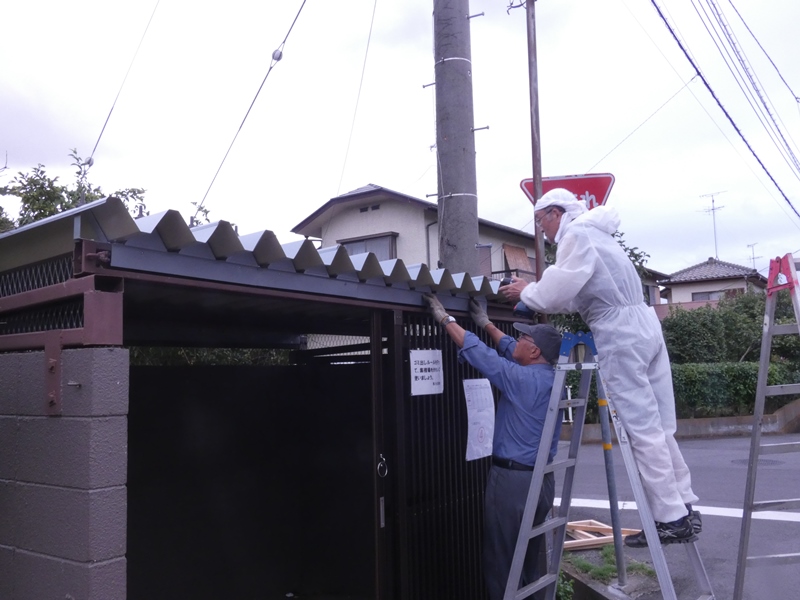

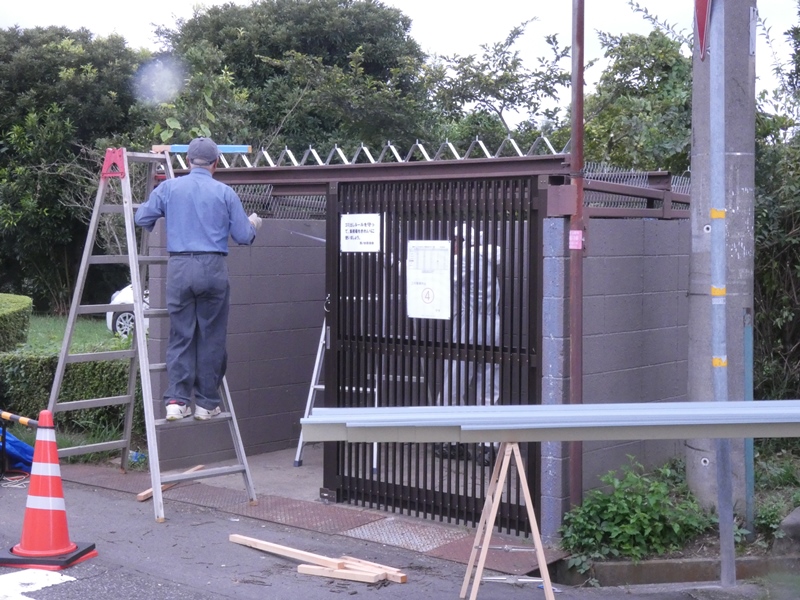

 屋根上から降りてきて ２枚目の折板にかかります。 |

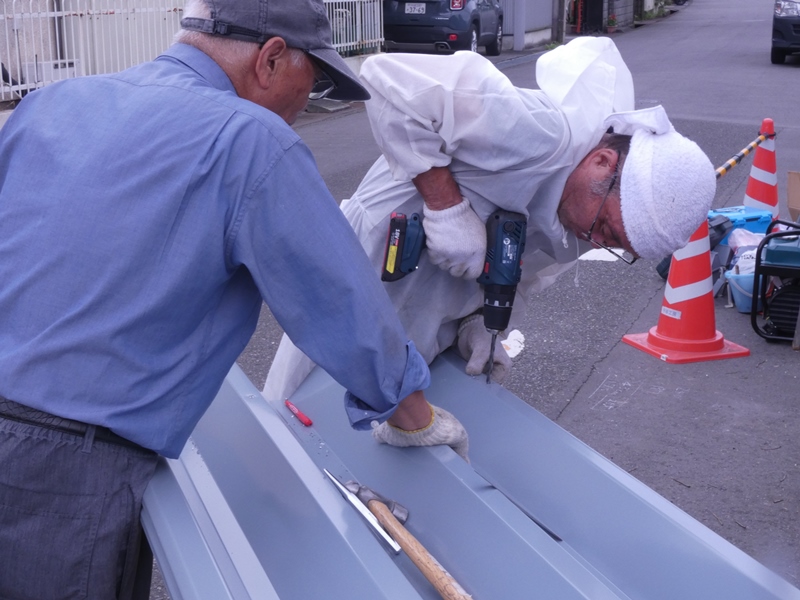

 山折り部4か所に奥側から １７５ｍｍで穴を開けます。 |
|
 折板を含む大部分の資材は、竜ケ崎市内に ある老舗の金物店に手配してもらいました。 |
 現場用資材の中には、ネット通販で 簡単に入手できないものがあります。 |
|
 工務店や職人さん御用達の店舗なので 資材に関して色々と教えてもらえます。 |

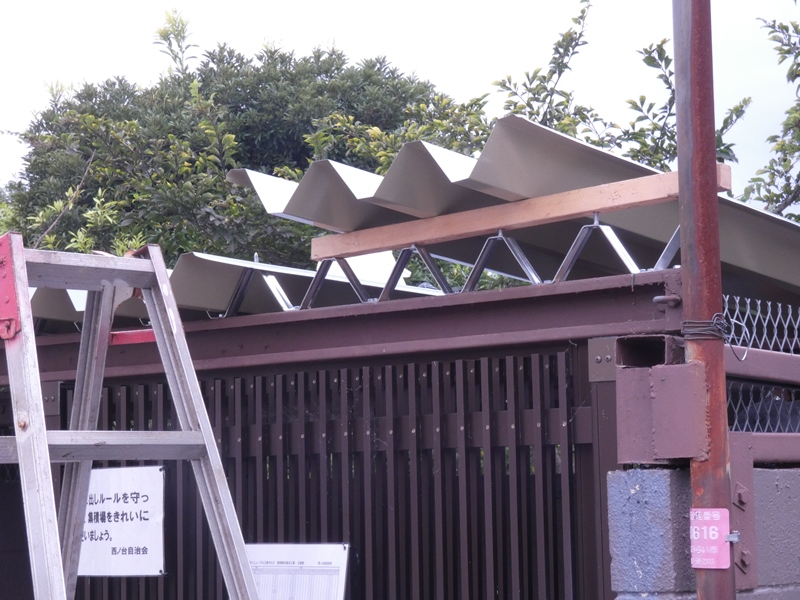

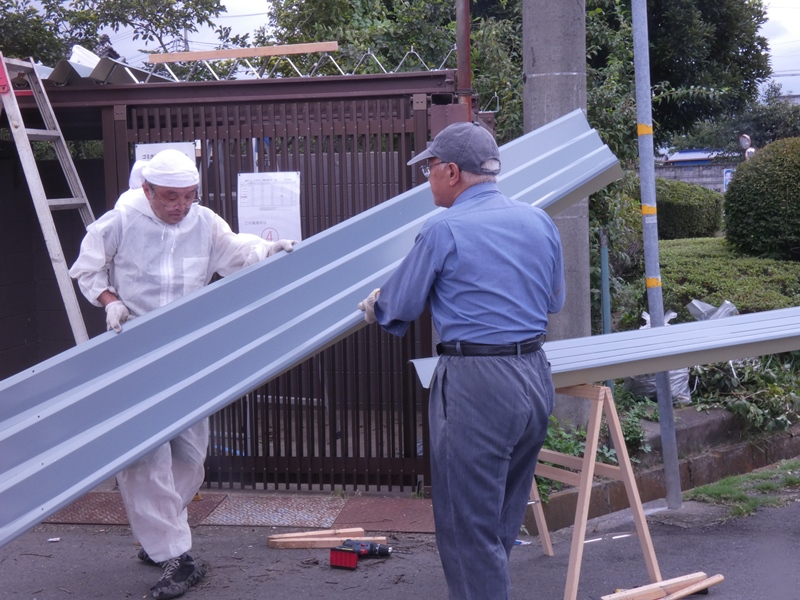

 １枚目折板の隣に ２枚目を載せます。 |
|
 山折り部を一つ分、手前の 折板に重ねて載せます。 |

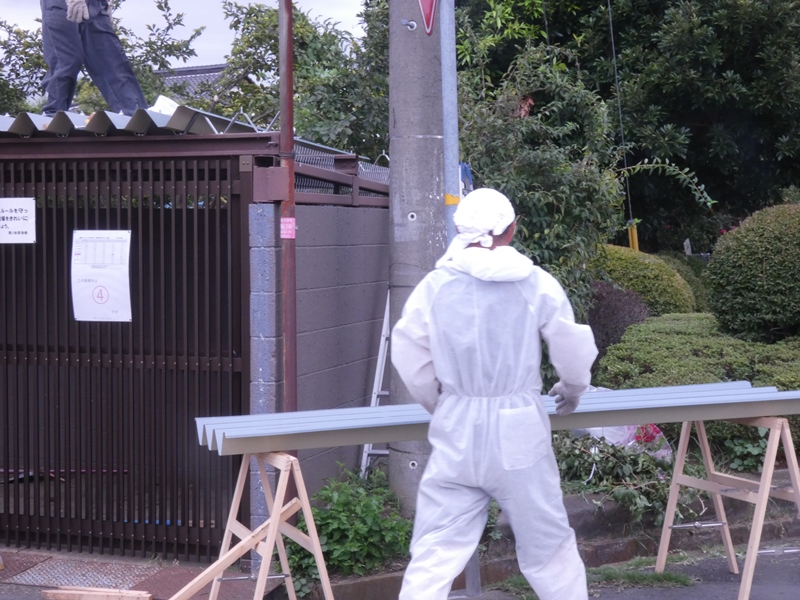

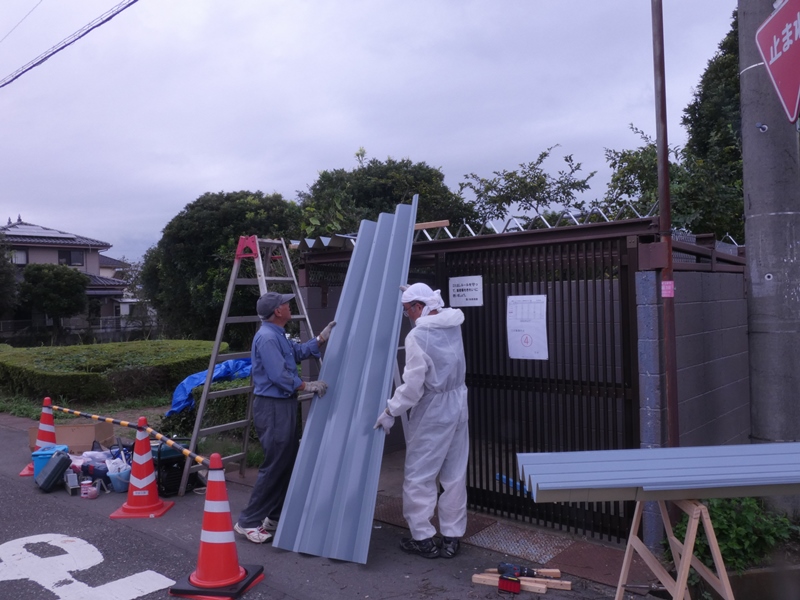

 再び地上に降りて次の 折板を準備します。 |
|
 屋根前面を覆うには６枚の折板が 必要で、同じ作業を繰り返します。 |
 地上で穴あけ → 屋根上へ持ち上げ → 嵌め込み → 残りの穴あけ → ナット固定 を６回繰り返します。 |
|

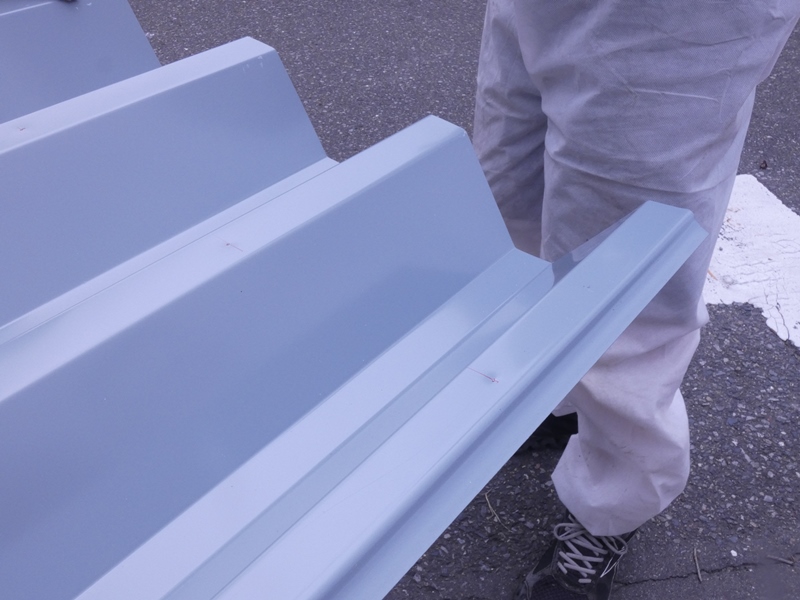

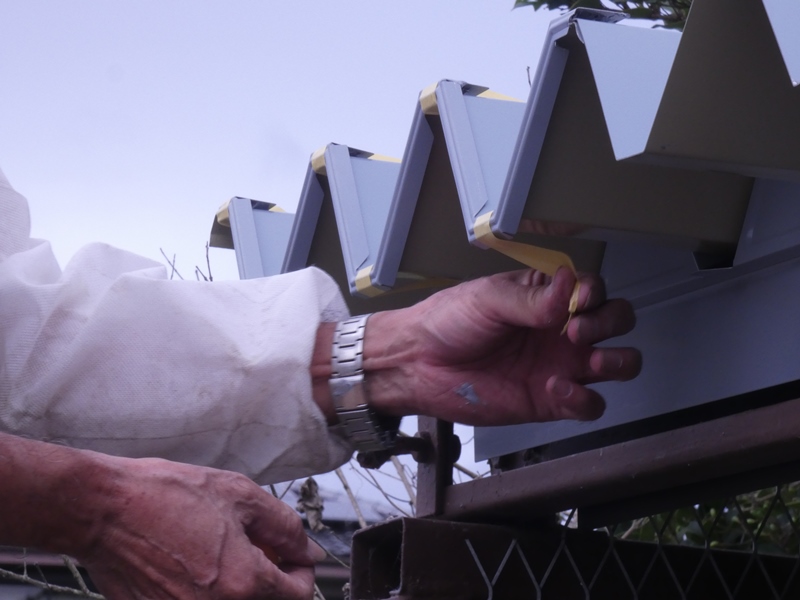

 手前の折板との重なり部は、鋼板の端が 強めに折られていて雨仕舞となります。 |

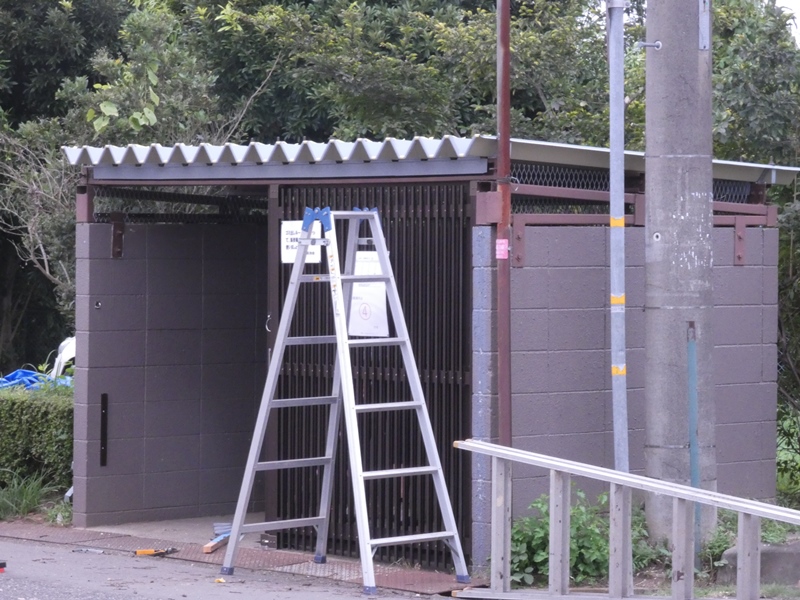

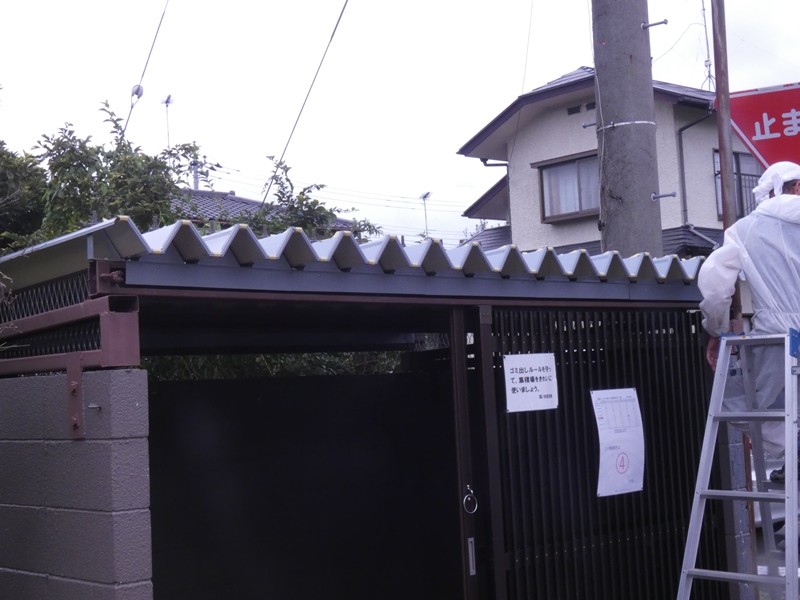

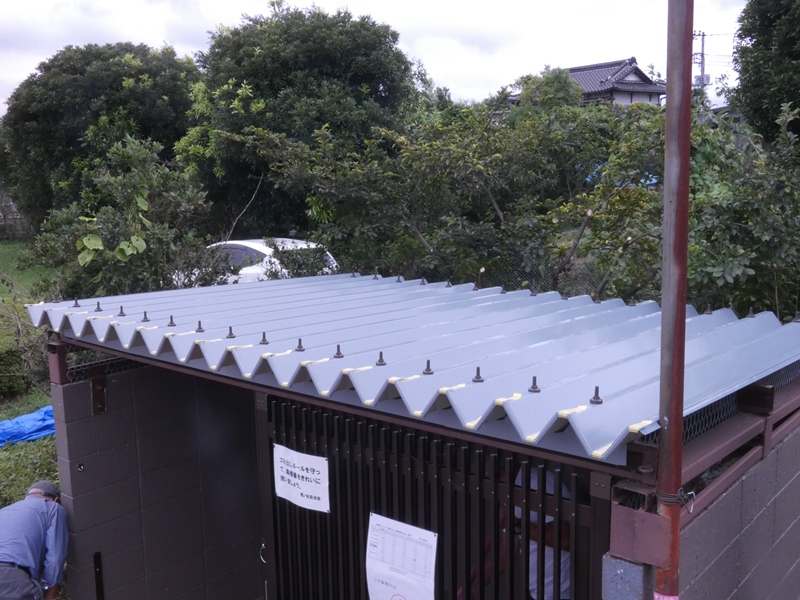

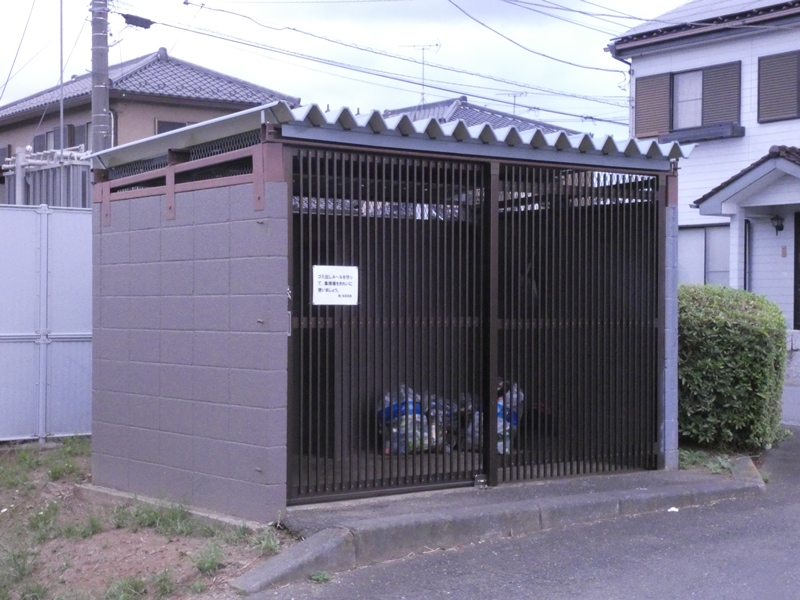

 屋根板が広がると、小屋と しての体裁が戻ってきます。 |
|

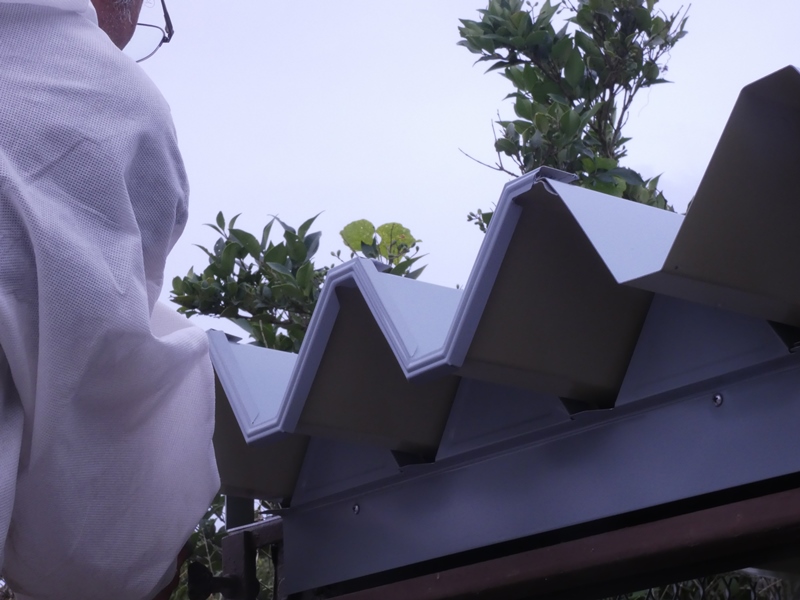

 ５枚目、最後から２枚目の折板です。 山折り部の重ね方を変更します。 |
 最後の２枚は、全働き巾の帳尻を 合わせるため山折り部を二つ分重ねます。 |
|
 最後の１枚を載せます。この通り折板の 上に乗っても全く問題ありません、頑丈です。 |
 この１枚を固定すれば、折板の 取り付け作業は完了ですが・・ |
|

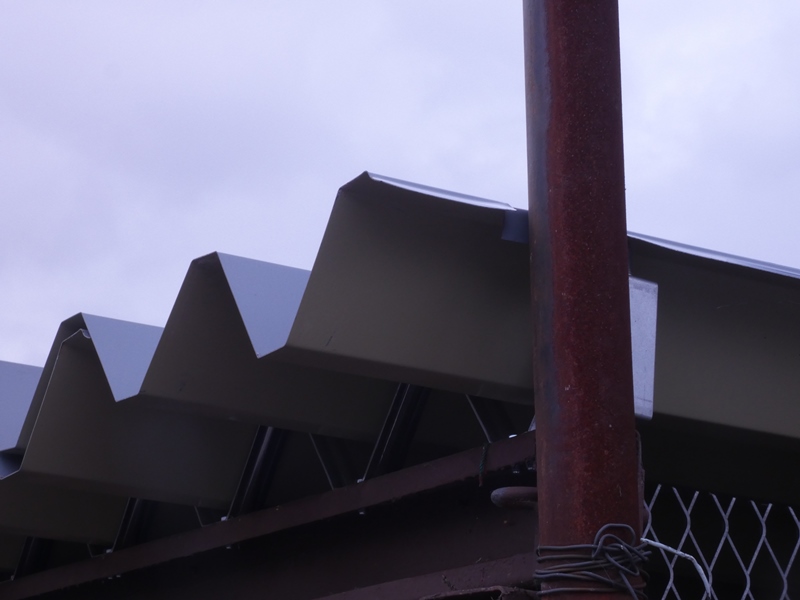

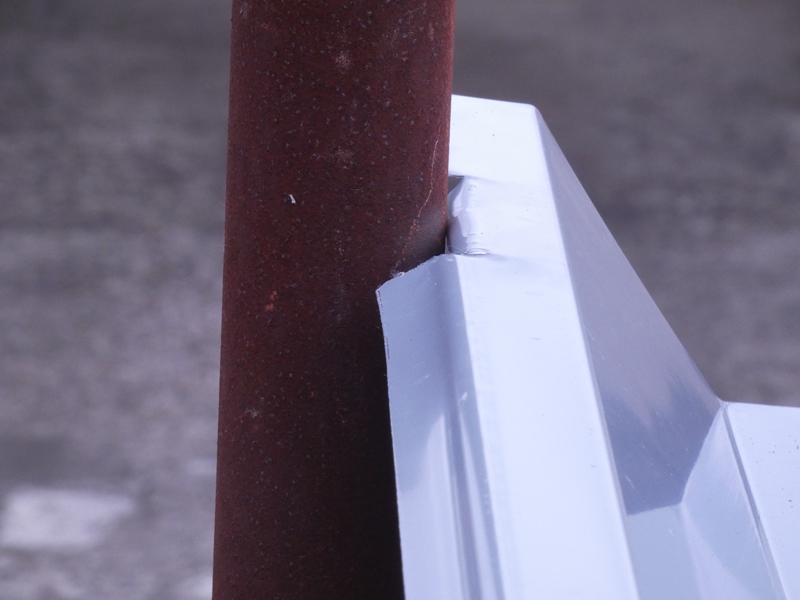

 最後になって問題が出てきました。小屋のすぐ 脇に立つ金属ポールに、折板の端が干渉します。 |

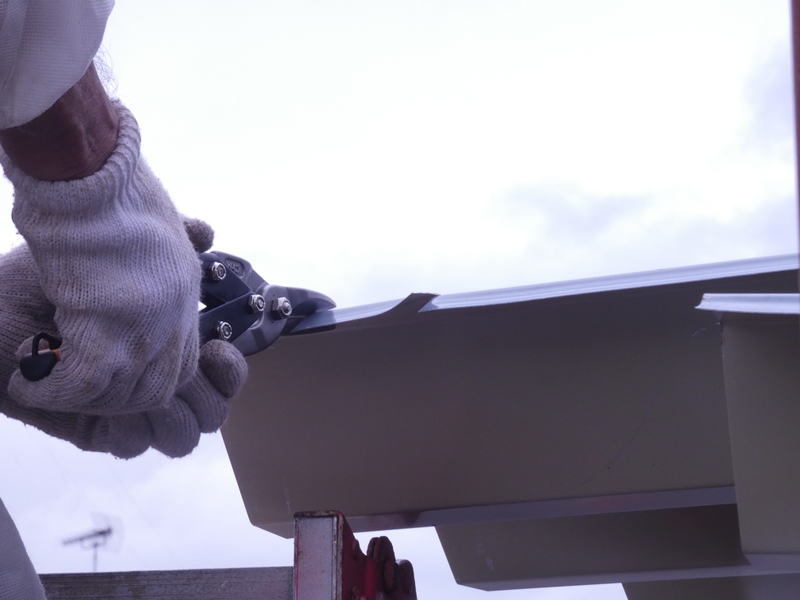

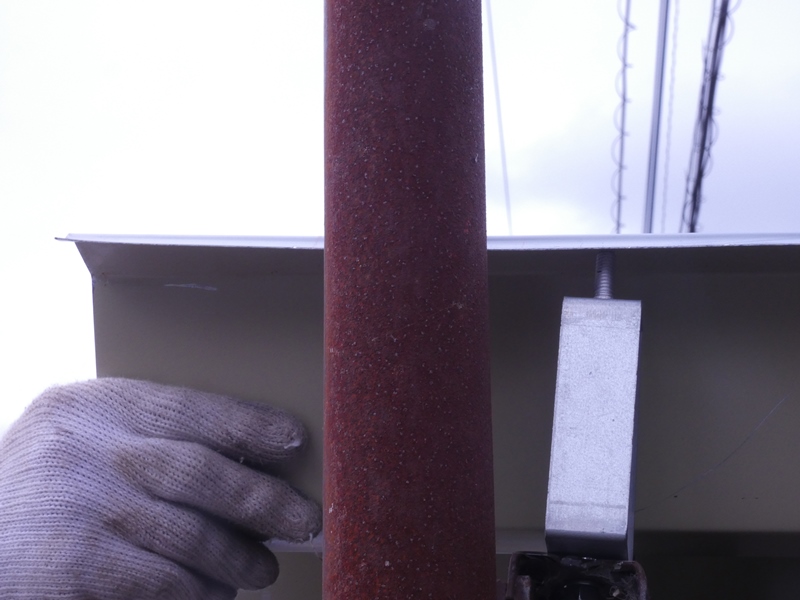

 解決策は・・、金切り鋏を取り出し 干渉する部分に切り込みを入れます。 |
|
 金属ポールを回避できる間隔で ２か所に切り込みを入れます。 |

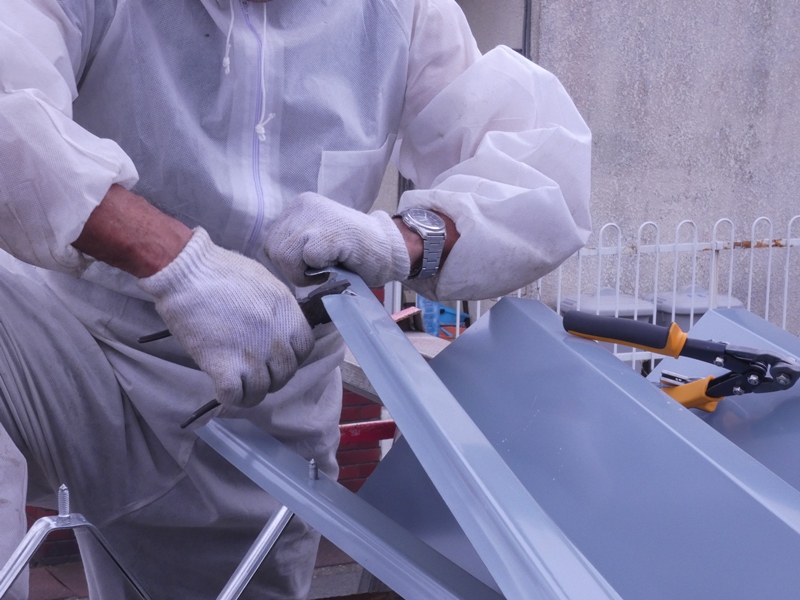

 次にペンチを使って切り込み部を 下方に折り曲げてやります。 |
|
 これで金属ポールとの当たりを避けることが出来ます。折板を切り込んだ 部分は、錆が発生しないよう切り口をペイントで補修しておきます。 |
||
 地上から見上げても 自然な印象です。 |

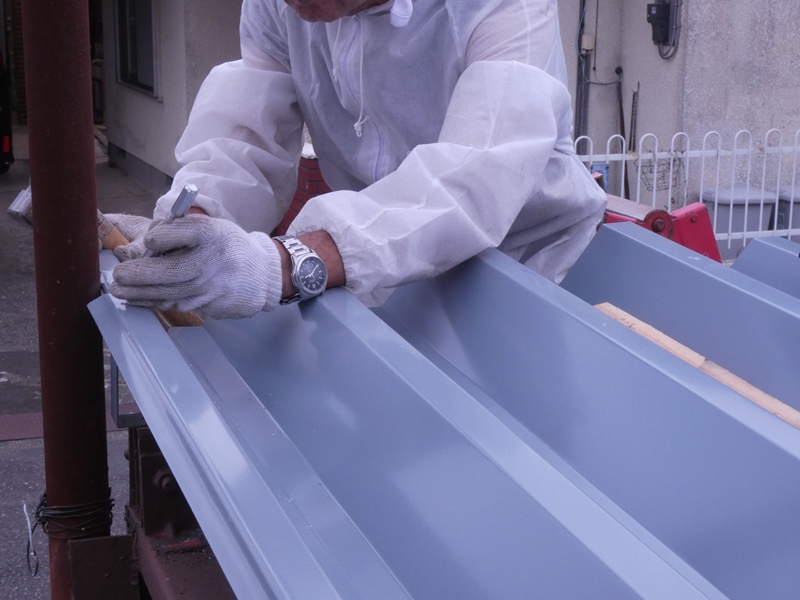

 最後の折板を固定します。 ボルト位置にポンチを打ちます。 |
|

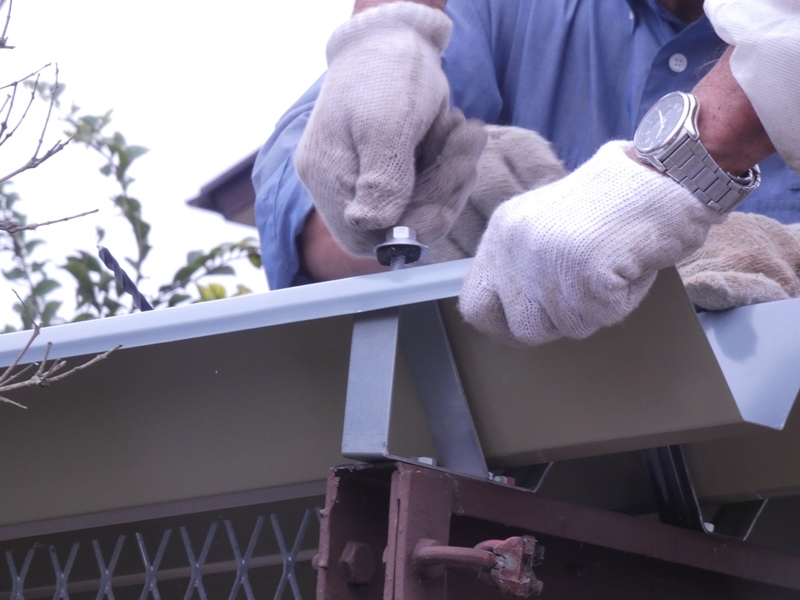

 ナットを取り付けます。反対側では Ｋ氏が既に締め込み作業中です。 |
 ボックスレンチを使用して 最後のナットを締め込みます。 |
|
 折板の関連資材としてこのような 樹脂パーツがあることを知りました。 |

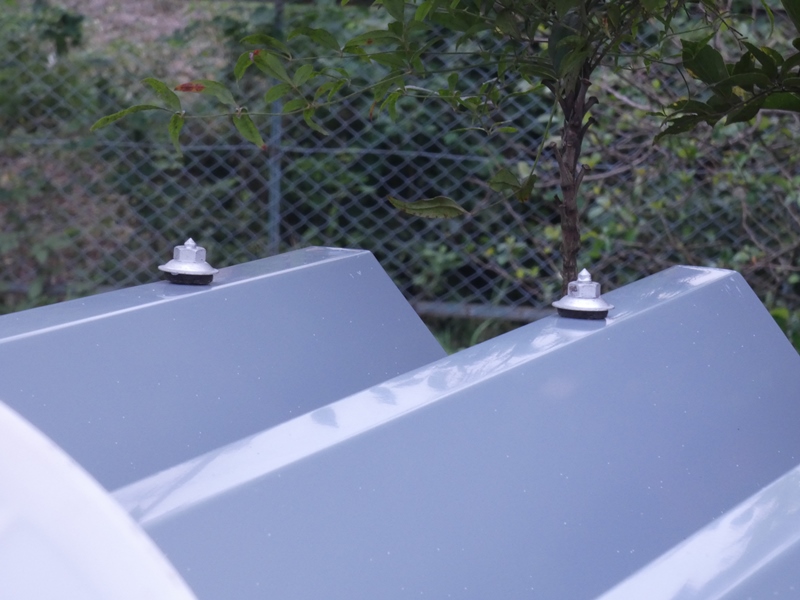

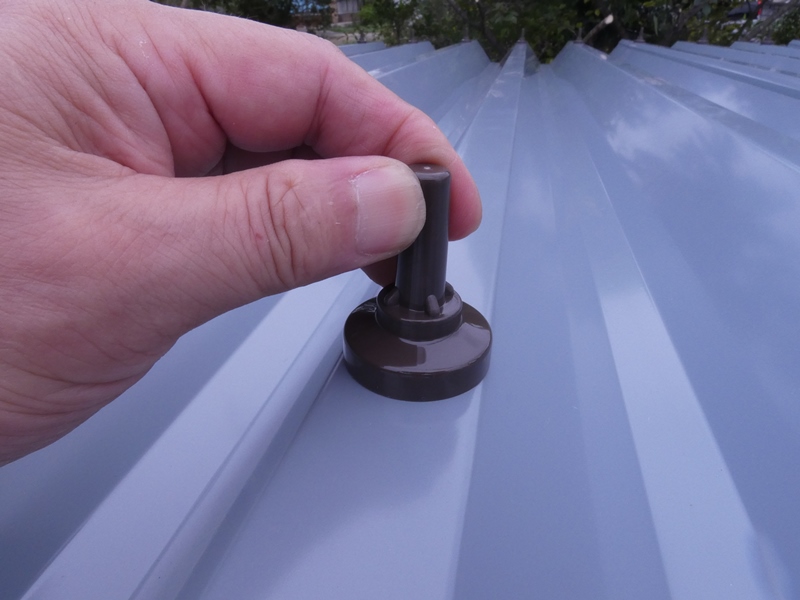

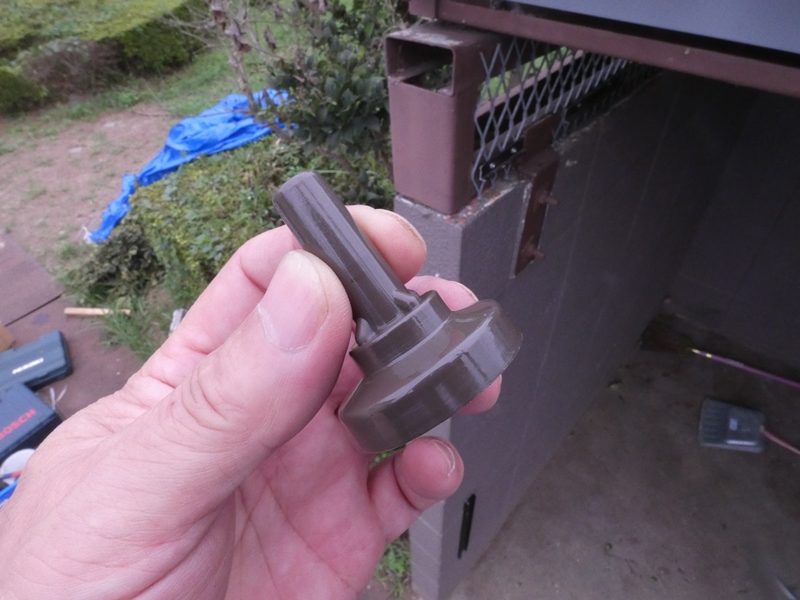

 ボルトおよびナットの飛び出し部分を完全に覆う キャップです。防水と防錆、さらに美観を向上させます。 |
|
 元の屋根にはありませんでしたが、あらためて取り付けて みると外観がすっきりしてデザイン的にも悪くありません。 |
||

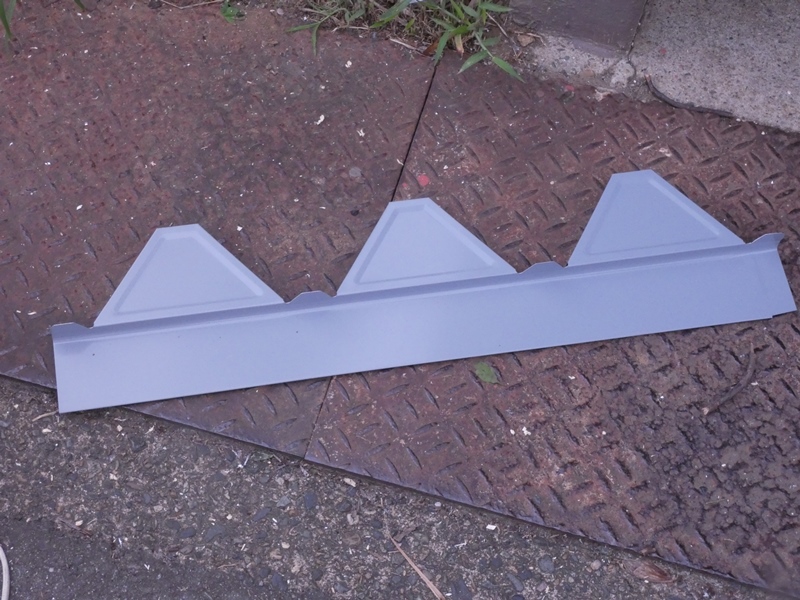

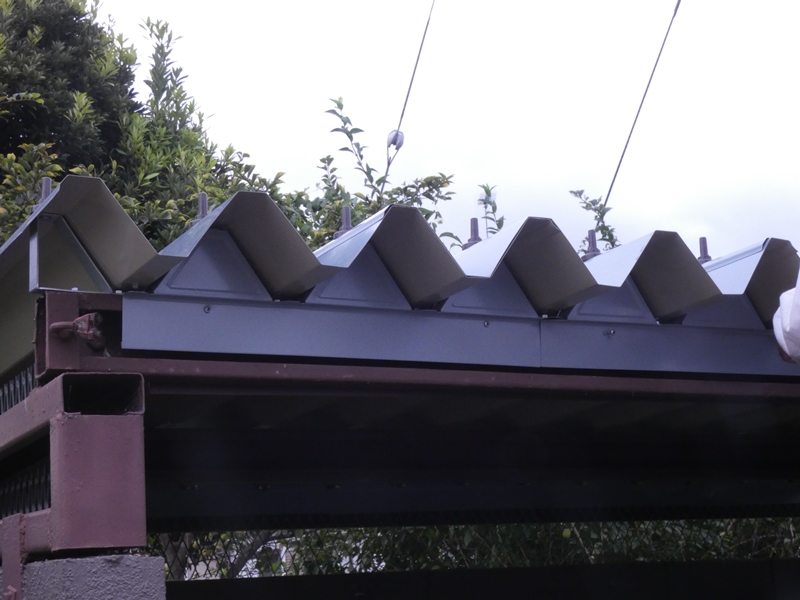

 作業は仕上げ段階に入っています。これは折板の 三角計の隙間を塞ぐ「見切り面戸」という部品です。 |
 折板の隙間に合わせて 取り付け位置を決め、 |
|

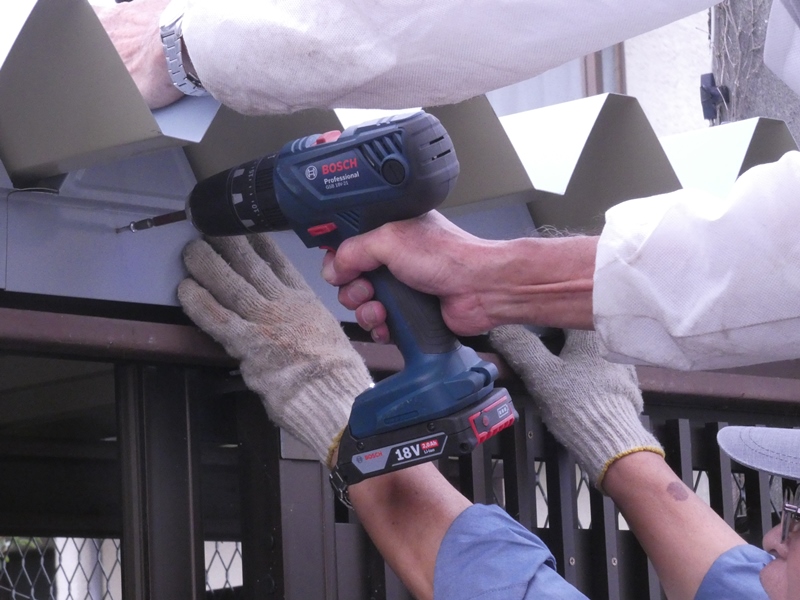

 Ｃ型鋼材にタッピングネジを 数本打って固定します。 |

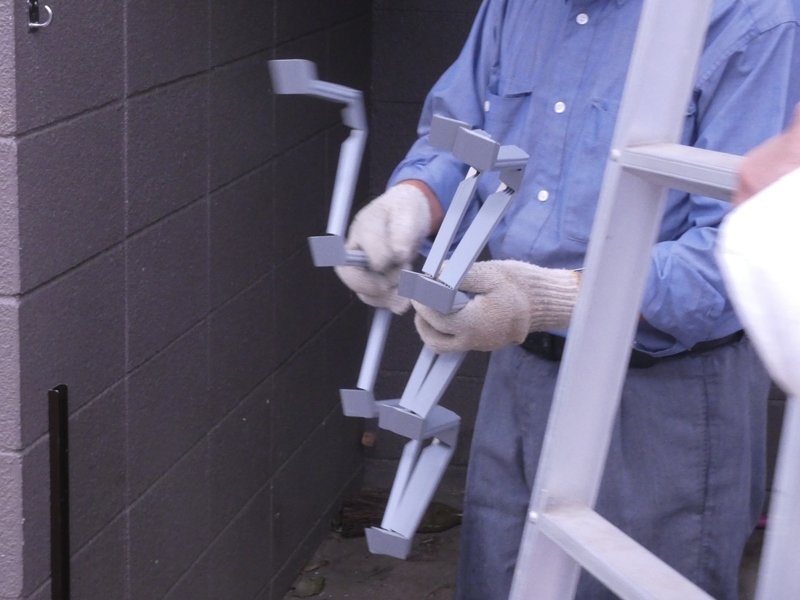

 見切り面戸は元々取り付けられていた もので、全て新しい部品に交換します。 |
|
 見切り面戸を取り付けておかないと、隙間 から鳥や小動物が侵入する恐れがあります。 |
 奥側の隙間にも同様に取り付けます。 エキスパンドメタルは再利用します。 |
|

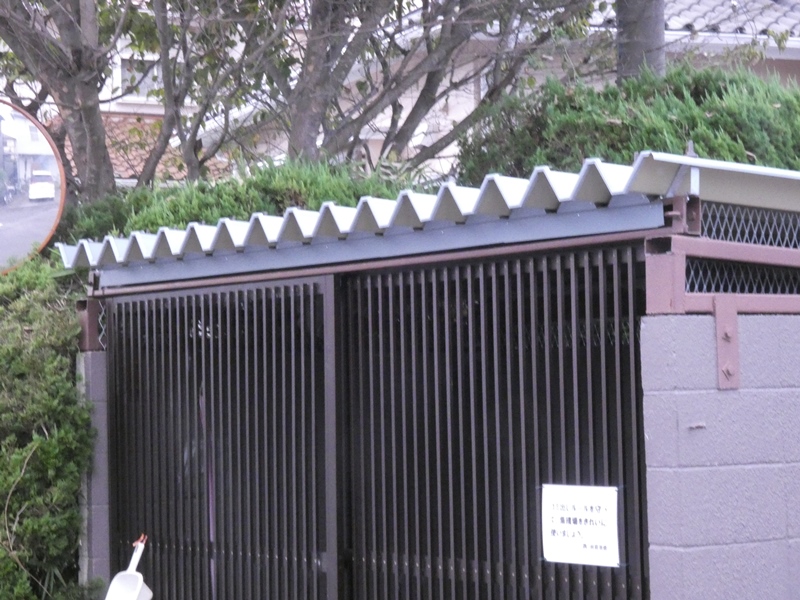

 この時点で元の状態に修復されたことになります。折板と見切り面戸が真新しくなり、 新装された雰囲気が十分に出ています。ですが、さらにもうひと手間かけます。 |
||

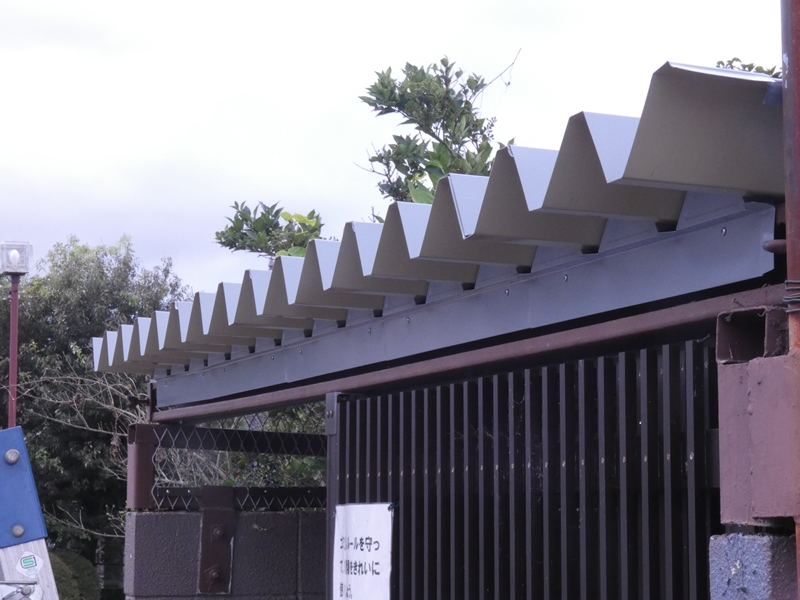

 これも資材調達中に見つけた部品で 「化粧フレーム」と呼ばれます。 |

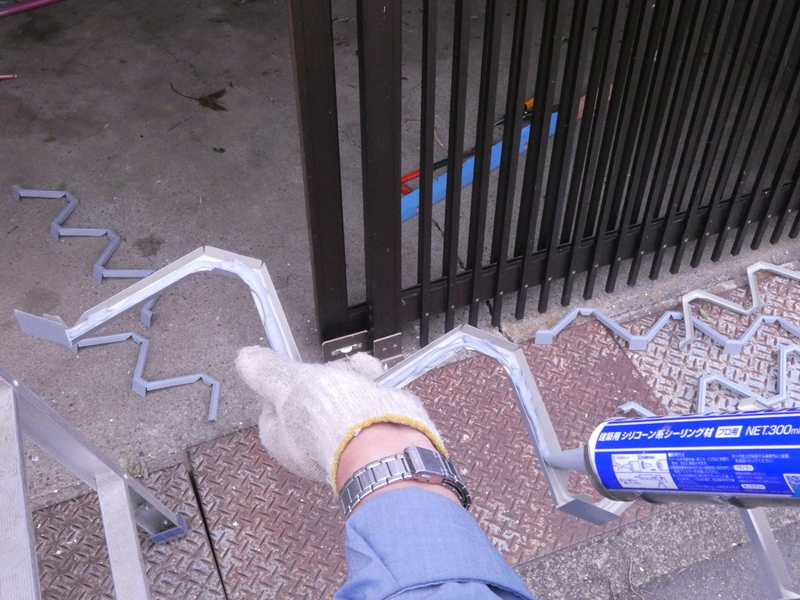

 同系統色のシール材をコーキング ガンにセットし、内側に塗り付けます。 |
|

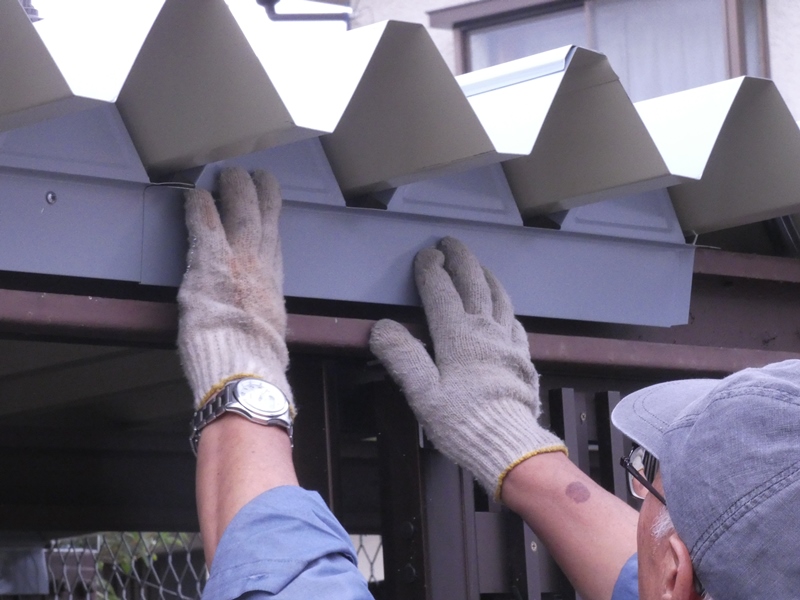

 折板の手前端に取り付けます。 シール材は接着剤替わりです。 |
 折板の折り曲げ形状に合わせて 作られているので、ピタリと嵌まります。 |
|
 シール材が固化するまで 時間がかかるので、 |

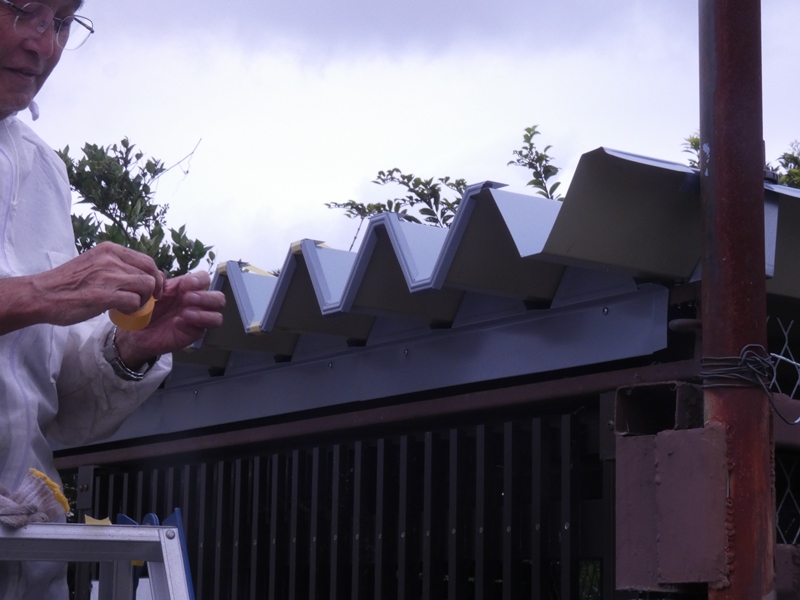

 養生テープで仮止めしておきます。 後日撤去することにします。 |
|
 取り付けてみて、一同その効果に驚きました。屋根端に厚みが加わった印象で、 鋼板の薄い板厚のままよりも、明らかに丈夫そうで安定感が漂います。 |
||
 全作業が終わりました。まだ化粧フレームの仮止めテープがそのままですが。 人様の所有物を修理・修復してきたのに、綺麗に仕上がってみると自分ごとの ように嬉しく感じるものです。同時に「完成＝別れ」でもあり、どこか寂しく感じ たりもします。O氏やK氏がどうお感じになるのか、分かりませんけれど・・。 |
||

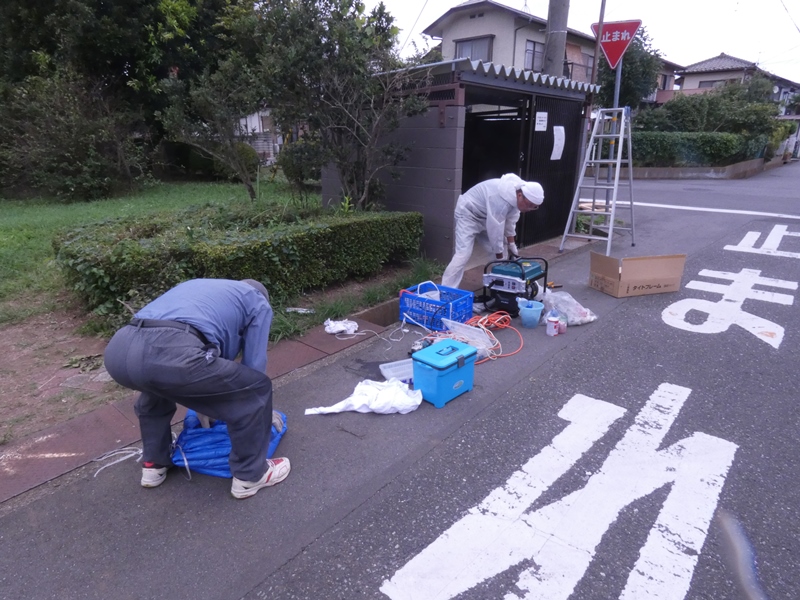

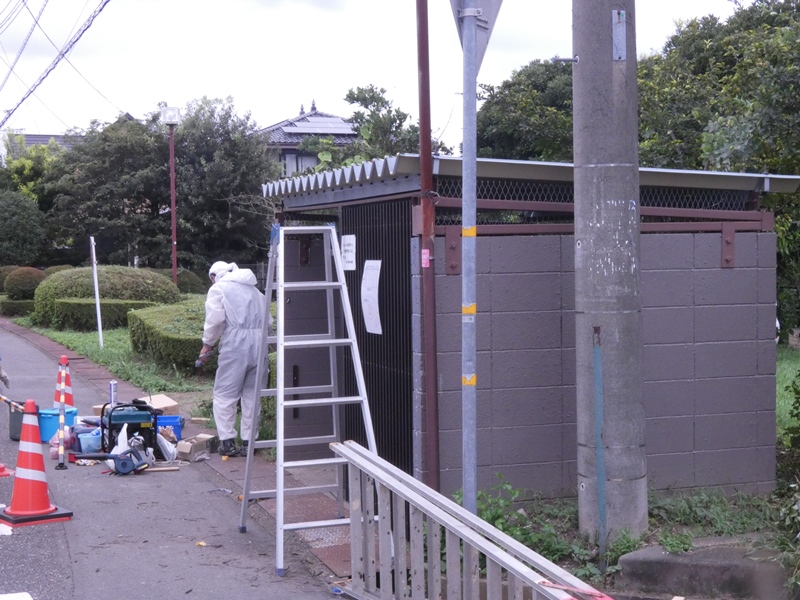

 作業を終え現場の撤収に入ります。 発電機や脚立も含め大量の道具です。 |
 O氏とK氏は８月末から週末ごとに 全４か所の工事を進めてきました。 |
|
 今回はその４か所目、最後の ゴミ集積所工事となりました。 |

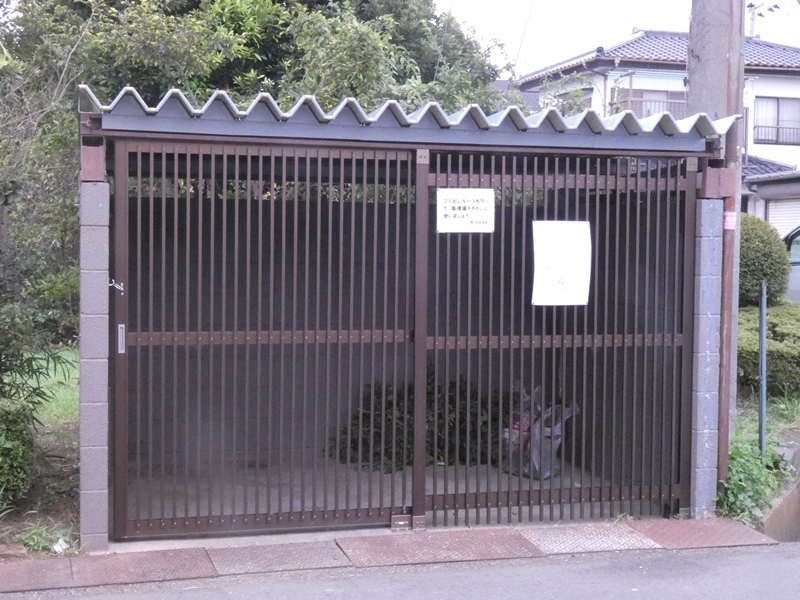

 仕上がった屋根を上から見下ろして みます。真新しいグレー色が映えます。 |
|
 折板の縁に取り付けた化粧フレームが、想像していた以上に品質感を 高めています。前面のサッシ製スライドドアにほとんど経年劣化がない ので、全体的にも老朽感がありません。気持ち良く利用いただけそうです。 |
||

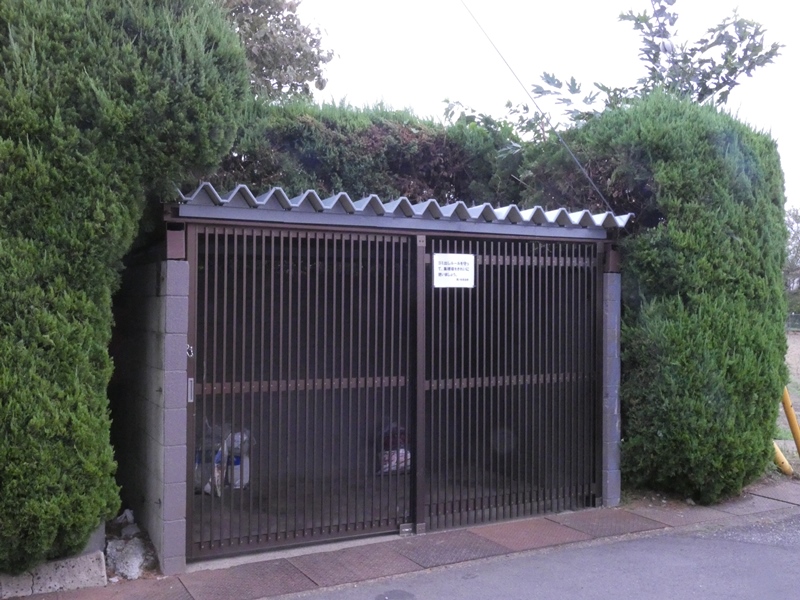

 ９月に入り最初の週末に工事した、２か所目のゴミ集積所です。 猛烈な暑さの中での作業でした。こちらも綺麗に仕上がっています。 |
||
 ９月第２週の週末に工事した、３か所目のゴミ集積所です。 周囲から樹木が覆い被さり、伐採しながらの作業でした。 |
||
 ８月月末に工事した自治会々館近く、１か所目のゴミ集積所です。最初の工事 だったため、手順を確認しながらの作業となり丸２日を要しました。振り返るとこの ４月に最初のお問い合わせをいただき、７月に入り資材調達や工法の検討を開始し ８月末に着工した（工房にとって）大仕事が、秋の気配を感じ始める９月下旬に ようやく完了となりました。工事を完遂された工房テクニカルパートナーのO氏と K氏に感謝申し上げます。機会を頂戴した自治会役員の方々に御礼申し上げます。 ゴミ集積所屋根葺き替え工事１へ |
||
|
||
