| ・マンション宅配ボックス第２段（３）（２０２３．６．１０） |
 マンション宅配ボックス第２段（２）の続きです、完結を目指し たいものです。工房に持ち帰り整備した錠前ユニットを携え、 再度横浜へ向かいます。工房内では５ユニットとも動作して いるので、他に問題がなければこれで完了できるはずです。 |
||

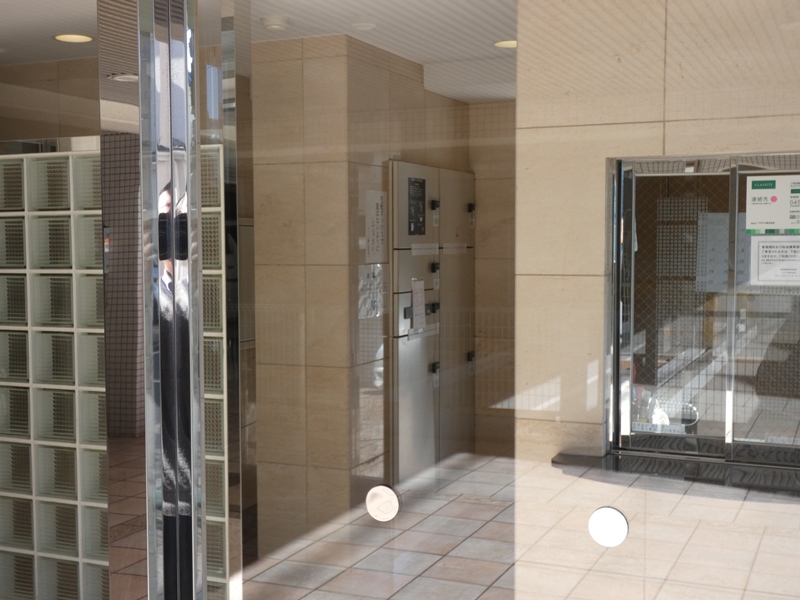

 修理でお邪魔しているだけですが、以前に必死で 作業した現場にはどこか懐かしさが漂います。 |

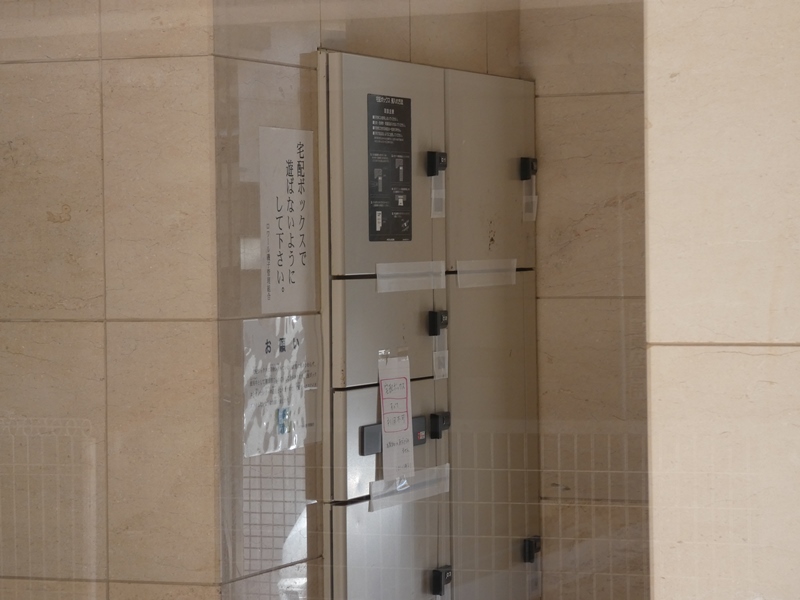

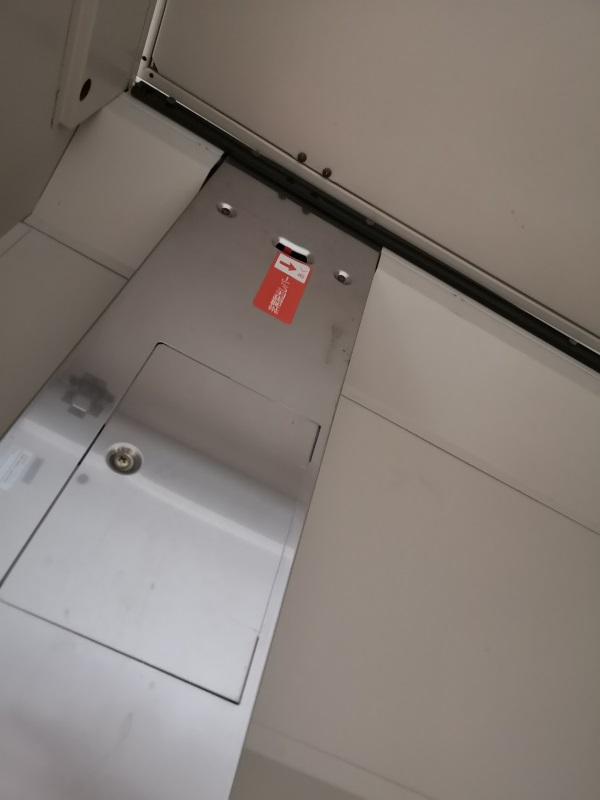

 開閉できないようテープで固定され 使用不可の掲示が貼られたままです。 |
|

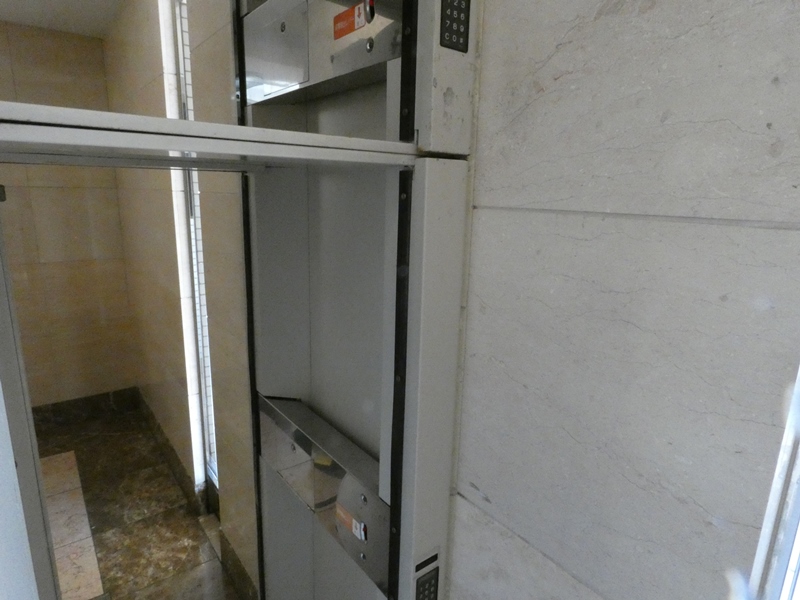

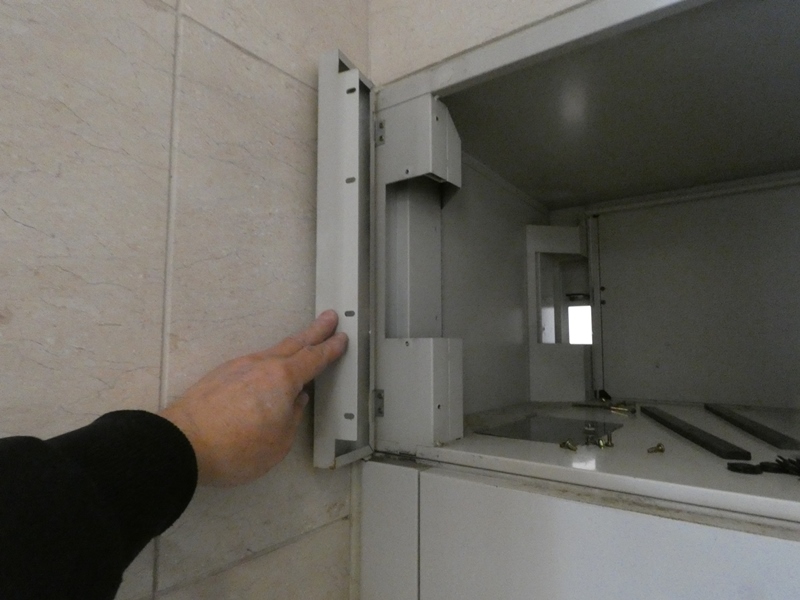

 仮止めしておいた外側フレーム （化粧カバー）を取り外します。 |
 保管が面倒なので関連部品は ロッカー内に収納してあります。 |
|

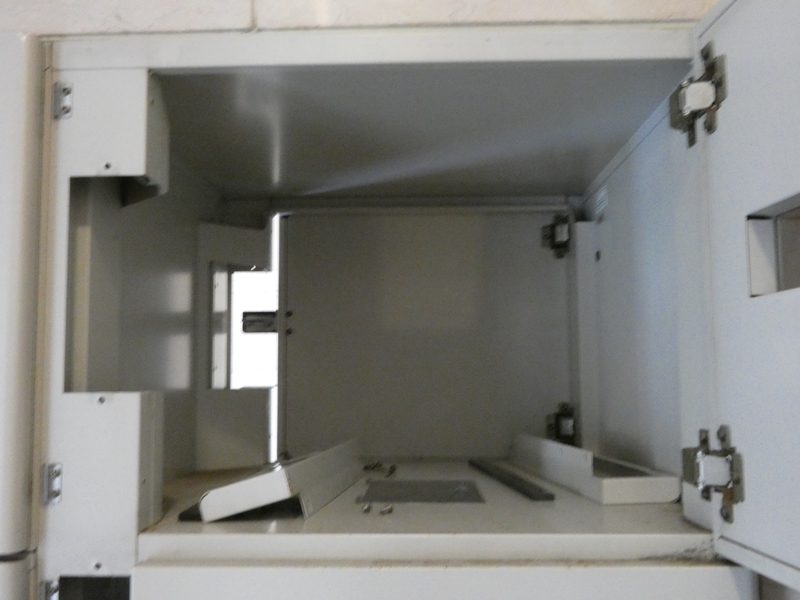

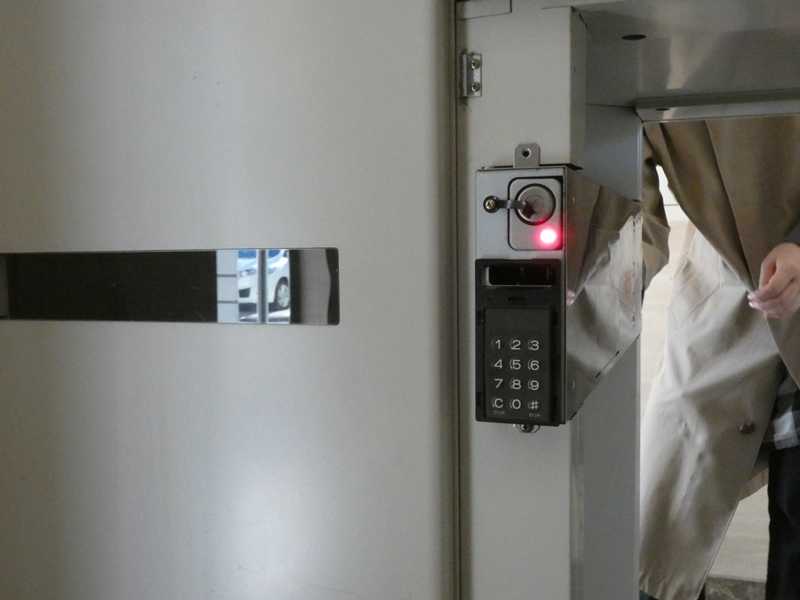

 修理・整備を終えた錠前ユニットを元の位置に 戻します。他に問題がなければ、５台分を 取り付けるのにさして時間はかかりません。 |
||

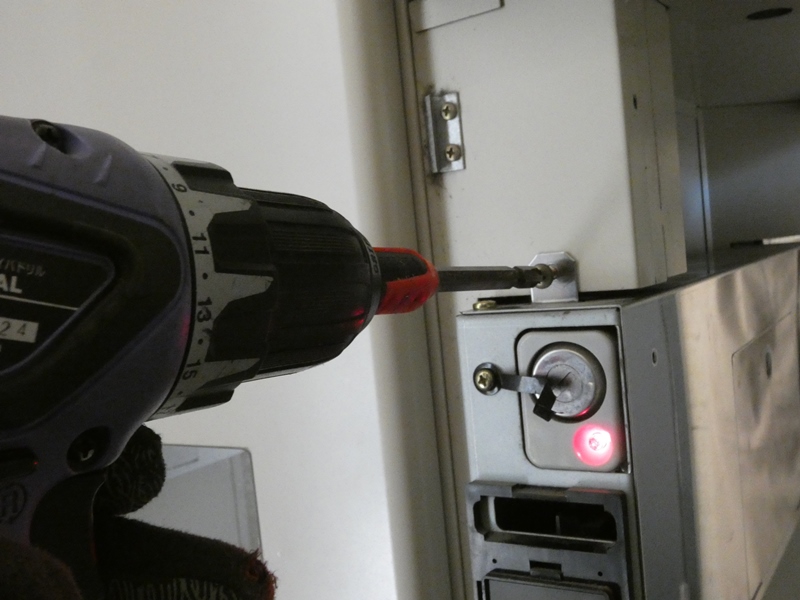

 取り出し側の固定 ネジを締め付けます。 |

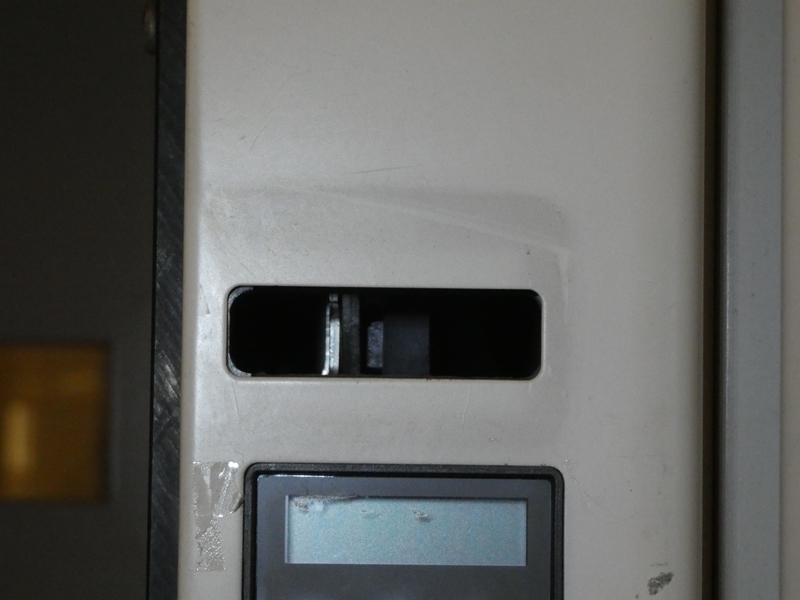

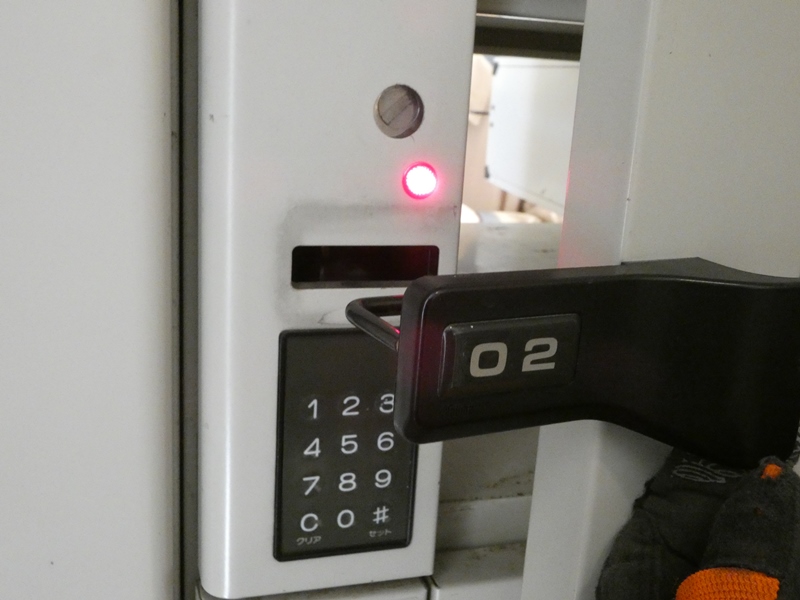

 化粧カバーを取り付けロック 金具の当たりを確認します。 |
|
 すんなり奥まで入ります、が実際にロックが 機能することを確認しなければなりません。 |

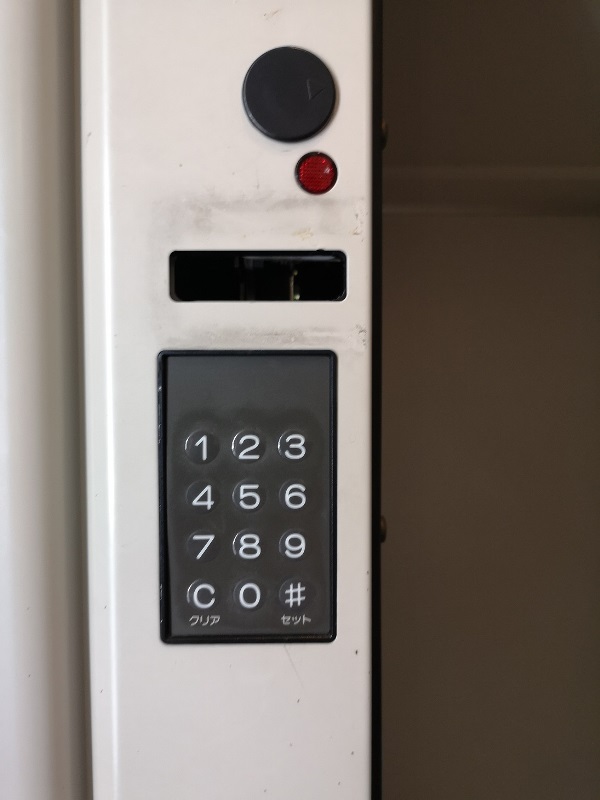

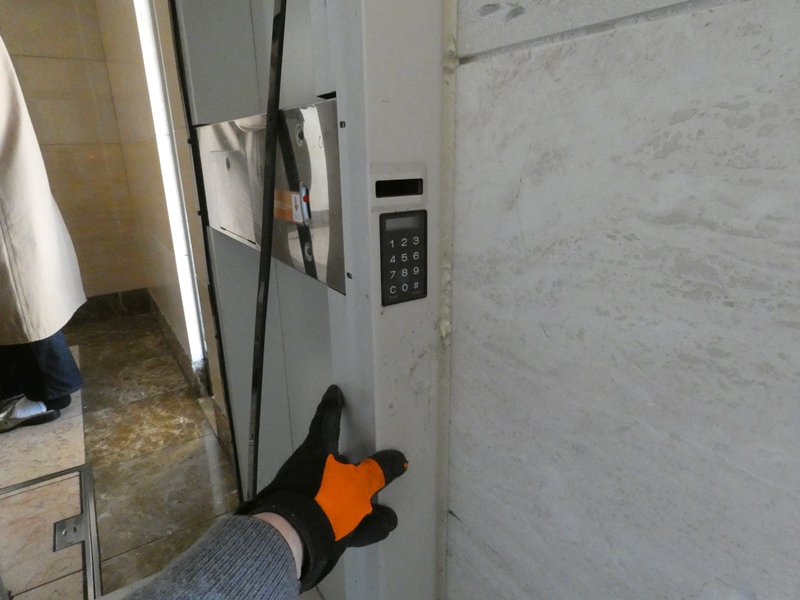

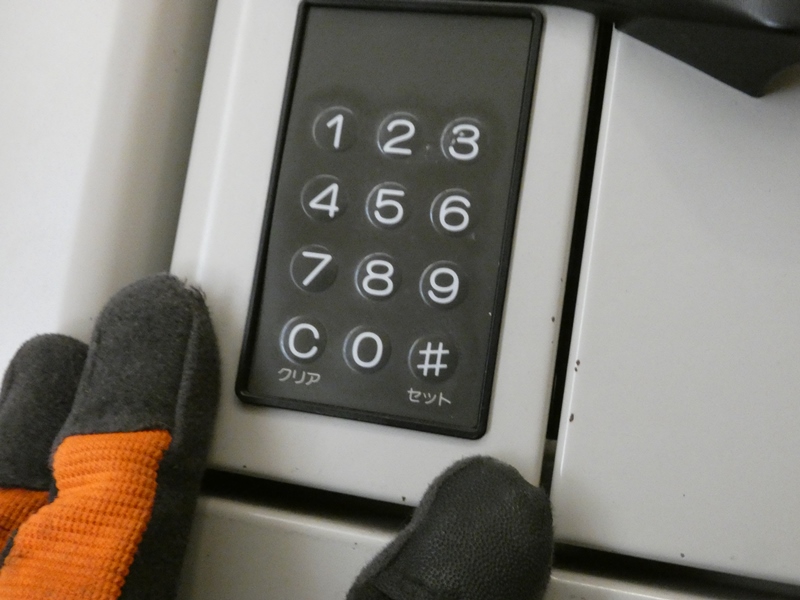

 キーパッドの周囲をフレームの 開口部に正しくフィットさせます。 |
|
 右側の容量が一番大きい ボックスにかかります。 |
 外側フレームのサイズが大きく、施工時に 打たれたコーキングが劣化して邪魔です。 |
|

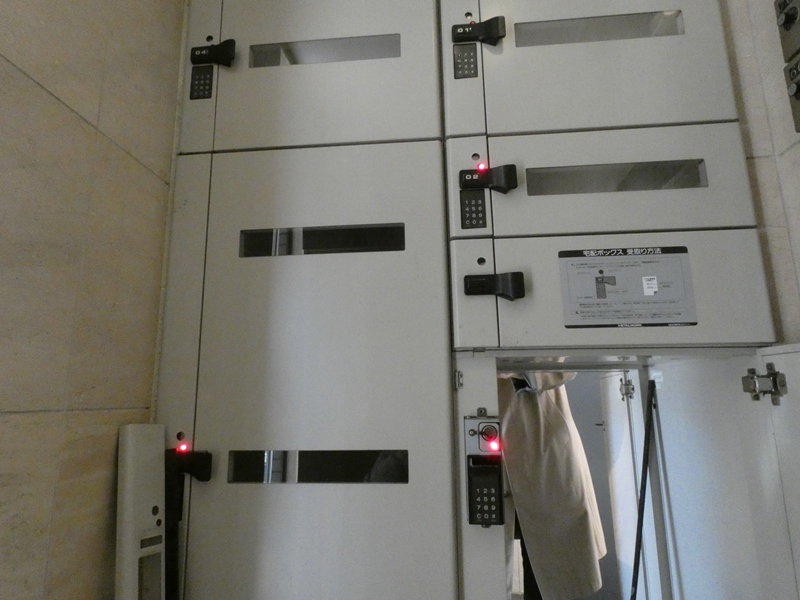

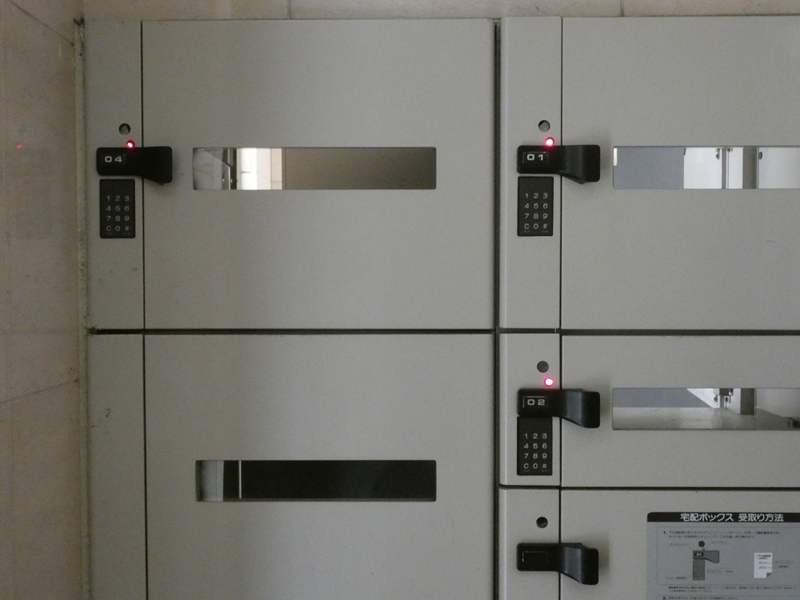

 ほとんどネジを締めるだけの作業を繰り返し、錠前 ユニットおよび周辺フレームの取り付けを完了します。 外観的には元通りの状態です。ここから実際に荷物の 出し入れと施錠・解錠の動作を確認していきます。 |
||
 特に問題がなければ・・の問題です。 いきなりロックが動作しません。 |

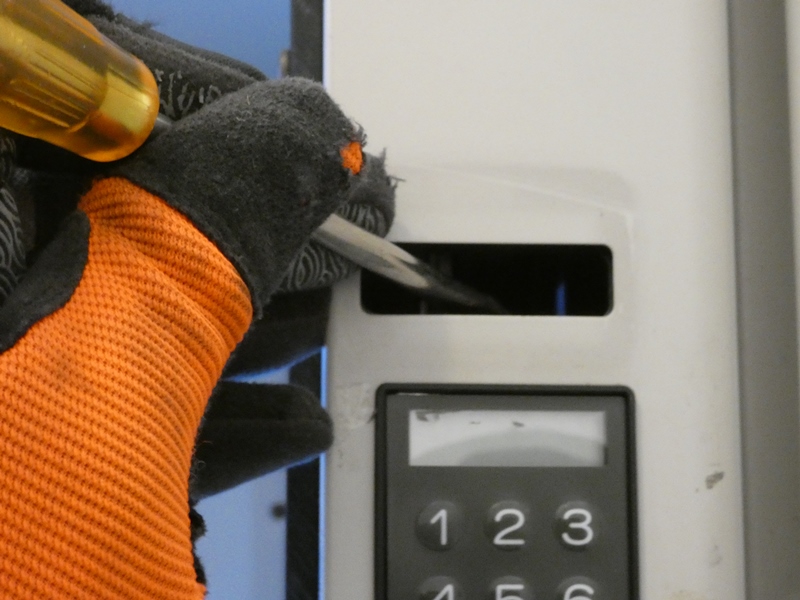

 内部のツメが施錠状態から解放されず ドライバーを入れてこじ開けるも・・ |
|
 調子の悪いユニットを急遽取り外し、 その場で分解し点検します。 |

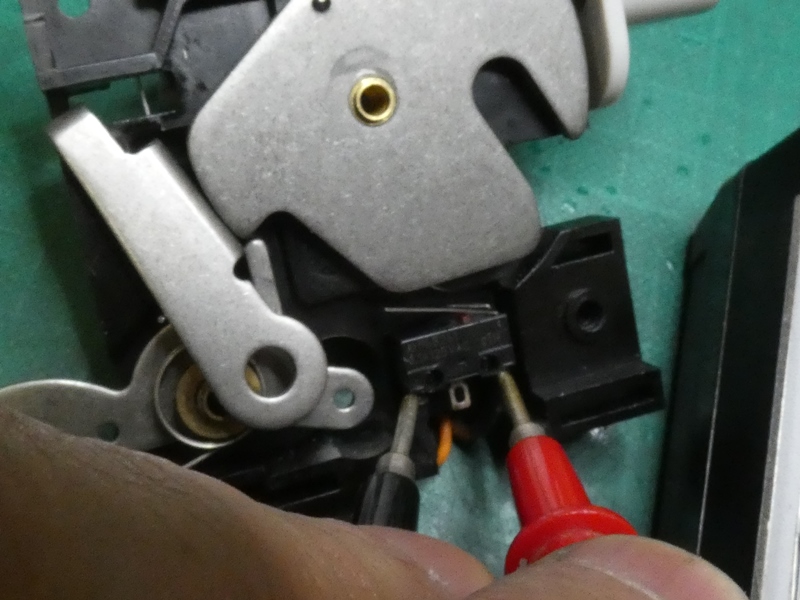

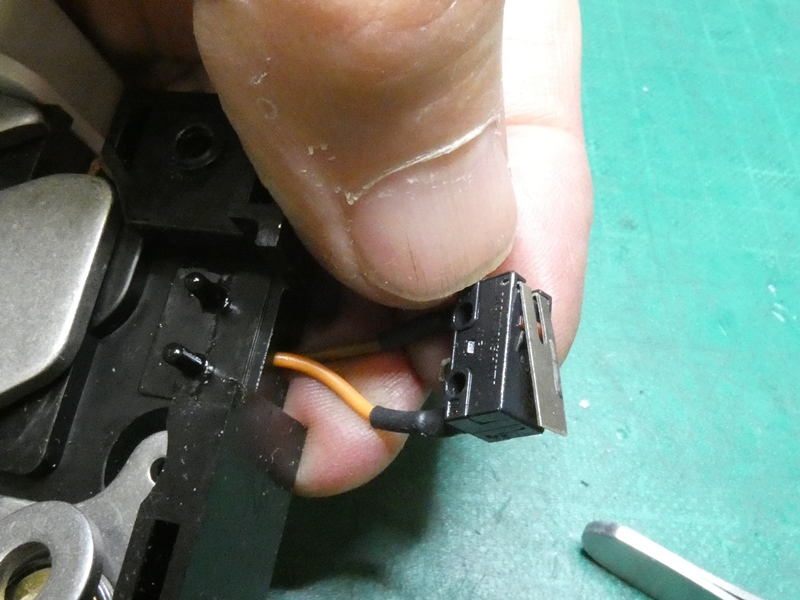

 工房でしっかり整備してきたはずの マイクロスイッチがまだ不完全です。 |
|

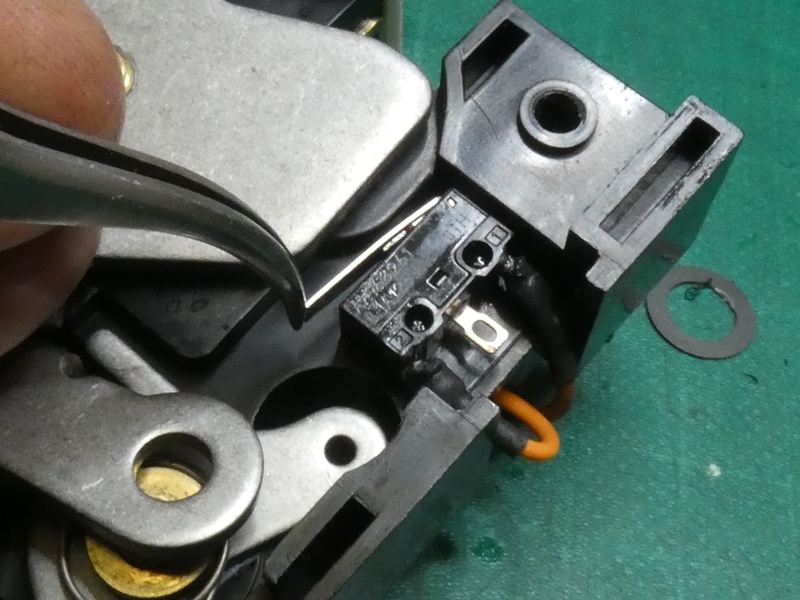

 状態に問題がないので交換を見合わせた部品 です。導通が完全ではなく抵抗が生じています。 |

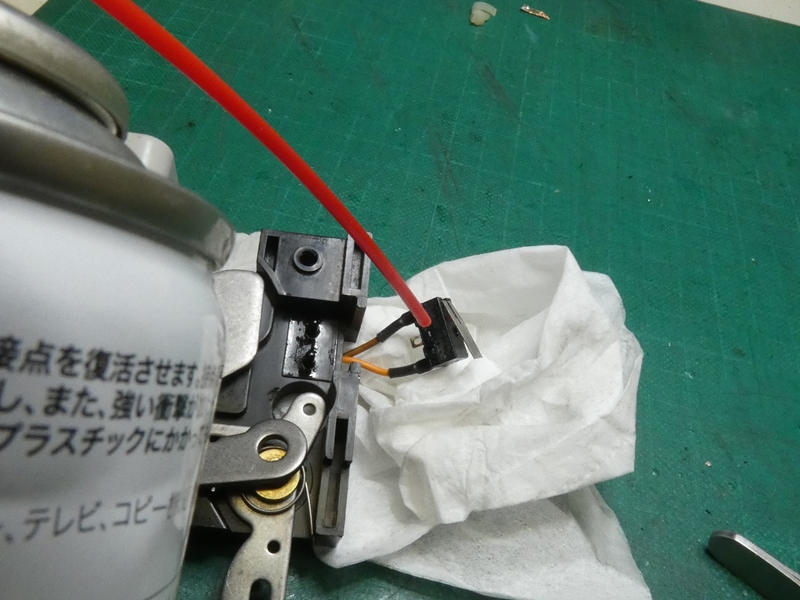

 ケミカル処理を試みます。隙間から大量の 接点復活剤を吹き込み、接触を回復させます。 |
|

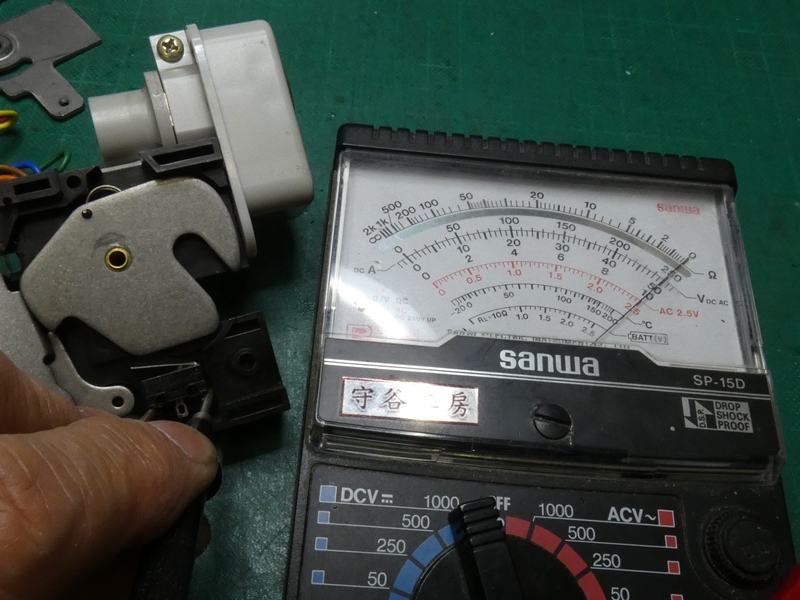

 間もなく回路計が０オームを示し、しかも指針の 振れ方が機敏です。現場ではこれで良しとせざるを 得ません。マイクロスイッチは状態に関わらず全て 新品に交換しておくべきだったと後悔が募ります。 |
||
 結局、２カ所でマイクロスイッチの動作不良が 見つかり、いずれも現場処置で復旧しました。 |
 ところが、ここまで来て新たに深刻な問題に直面 します。１台のユニットが正常に機能しません。 |
|

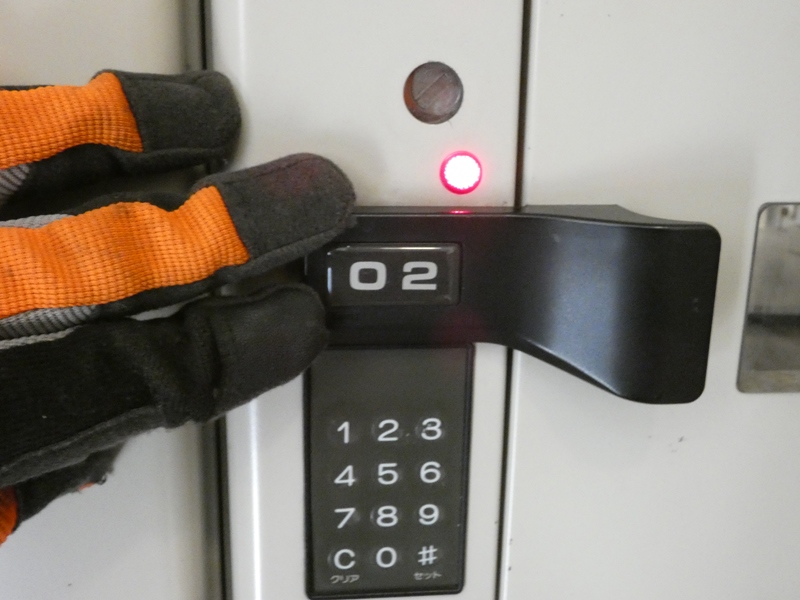

 預け入れ側から荷物を入れてロックする動作は正常です。 例えば暗証番号「１１１１」をセットしてロックしたとします。 ところが、取り出し側から荷物を出そうとして同じ暗証番号 「１１１１」を入れてもエラー音が鳴り解錠できません。 マイクロスイッチやソレノイドは点検済みで不具合はない ので、これは制御回路の動作自体に問題がありそうです。 |
||
 作業時間がみるみる延びていく中、面倒でも正常なユニットから 制御基板を取り外し、相互に交換して動作を確認します。一挙に 不具合の原因が判明します。基板を交換すると正常に動作する 側と動作しない側が完全に逆転するので、この高集積度で実装 された制御基板が正しく動作していないことが明らかです。同時に キーパッドや接続ケーブル類に何ら問題がないことも明らかです。 実は新たな問題に直面して、再度錠前ユニットを工房に持ち帰る ことに。工房内で制御基板の不具合を調べるも、結論は預け入れ 側で設定された暗証番号が、取り出し側から照合できないという ほぼプロセッサを働かせるソフトウェア（制御プログラム）の問題と いうことです。妙な話、暗証番号の照合処理部分で、プログラムが 誤動作していることになります。ＰＩＣ内のＲＯＭに書き込まれた コードのごく一部が、何かが原因で書き変えられたのでしょうか。 ＰＩＣを使用したデジタル系の実装技術では、およそ想像できない 状況です。ＲＯＭが損傷すると、普通ＰＩＣは無反応になります。 |
||
 製造元であれば正常な基板と交換して修理完了でしょう。 残念ですが手の打ちようがなく、ロッカー１台は修理不能です。 |

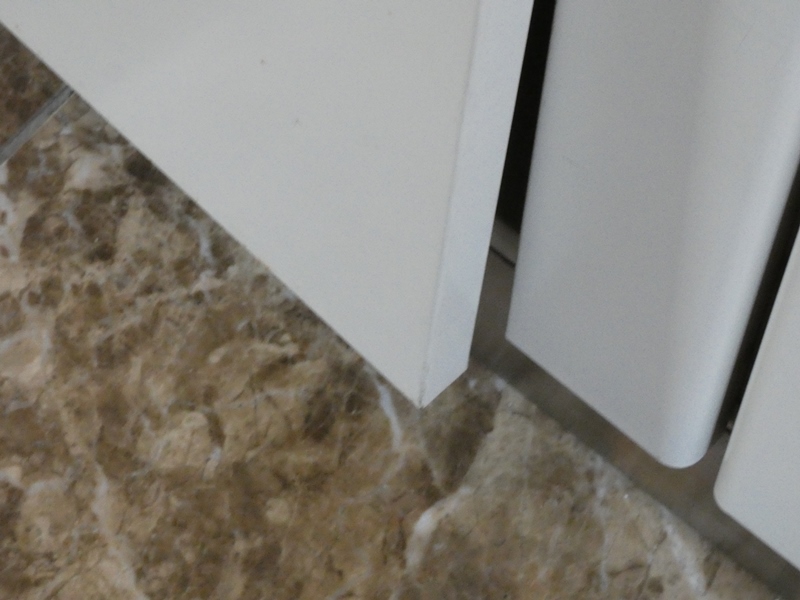

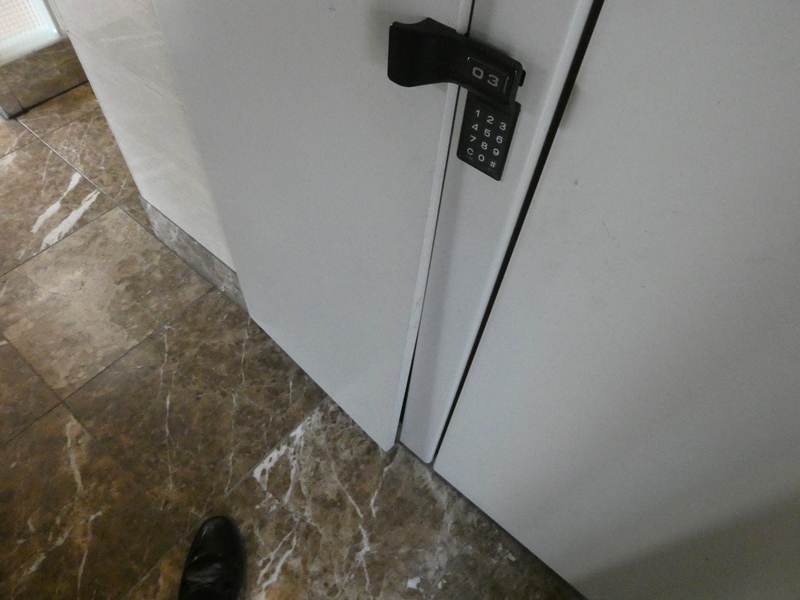

 後日再々度出向き一番小さいロッカーに基板を戻します。時間が あればこのドアの歪みも修復して差し上げたかったのですが。 |
|
|
||
