| ・ホームサウナの応急修理（２０２３．１．２０） |
 ホームサウナが使用できないと連絡をいただき、都内西部 まで出かけます。社長のお話しでは会長が毎朝お使いになる そうで、起床後の日課をお楽しみになれないとのことです。 |
||

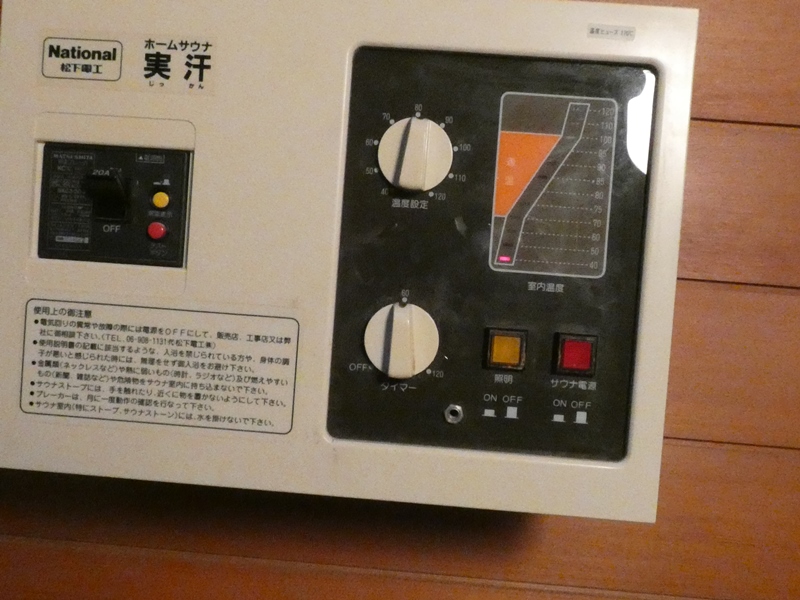

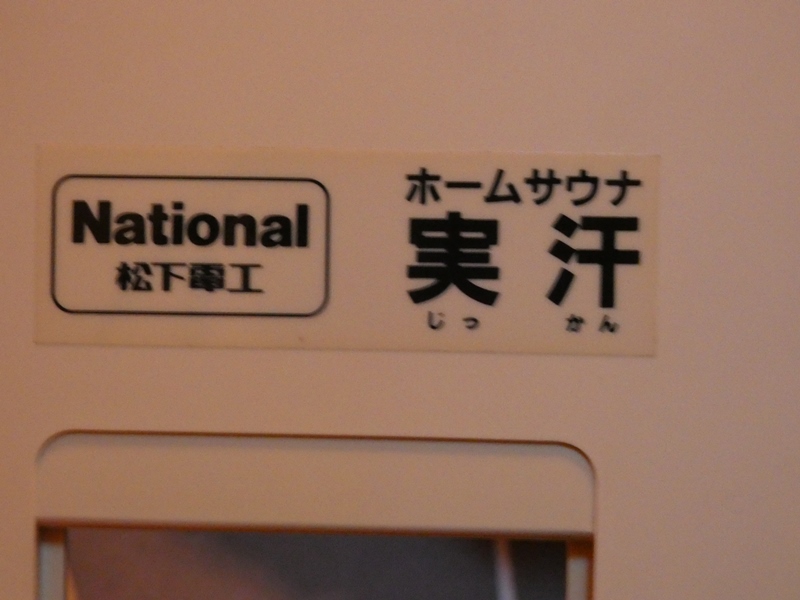

 お伺いしてみると、住居内にサウナ専用の部屋が 設けられています。Ｎａｔｉｏｎａｌ（松下電工）の製品です。 |

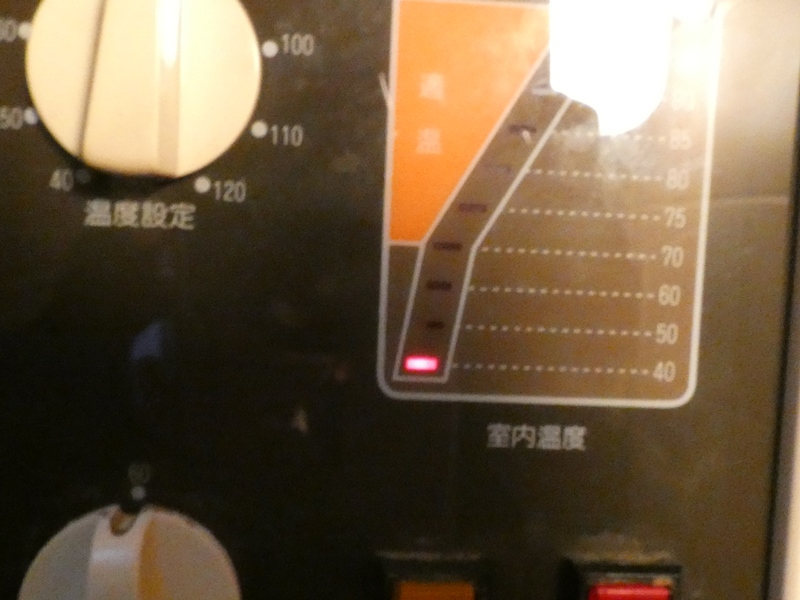

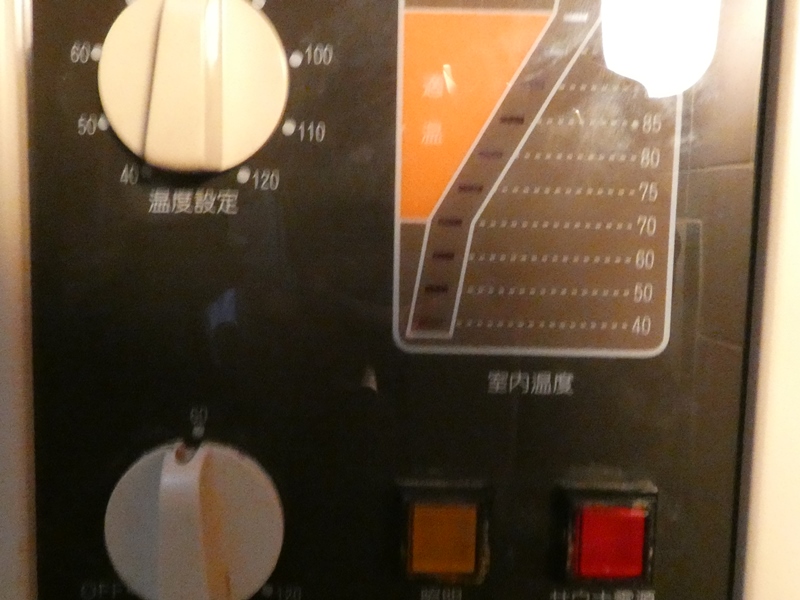

 通電時間を設定するタイマーのツマミ（写真左下）が 空転しＯＮにならない、割と単純な不具合です。 |
|
 通電タイマーはーブンレンジやトースターでいくつも 修理しています。もちろん部品ごと交換も可能です。 |

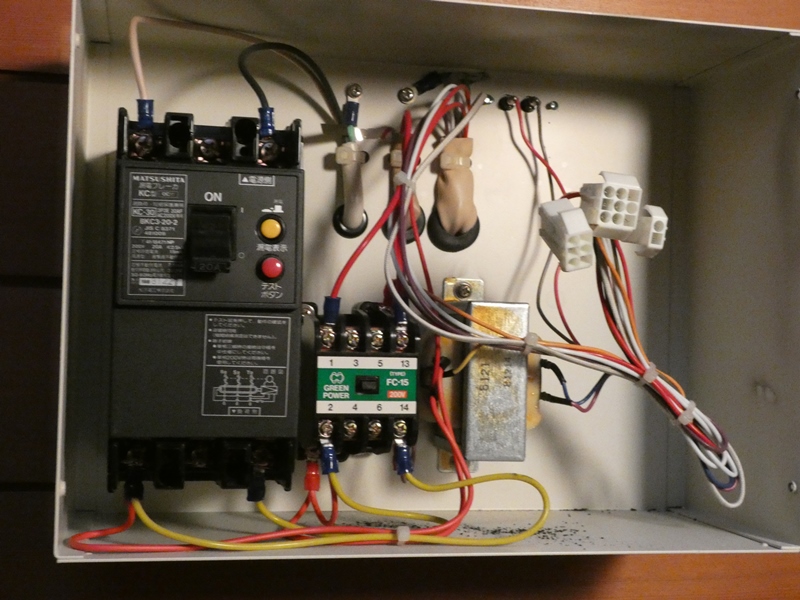

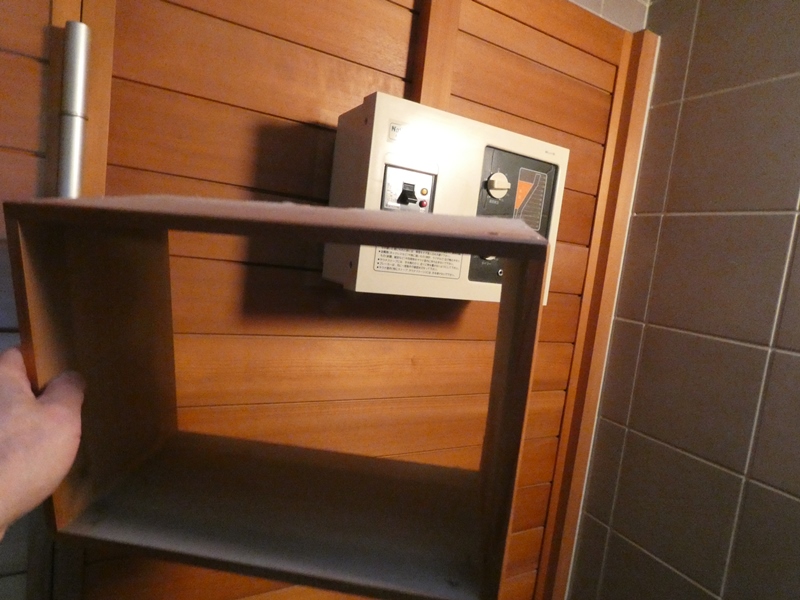

 化粧用の木枠と操作パネルを外します。内部に 専用のブレーカー（漏電遮断器付）を備えています。 |
|

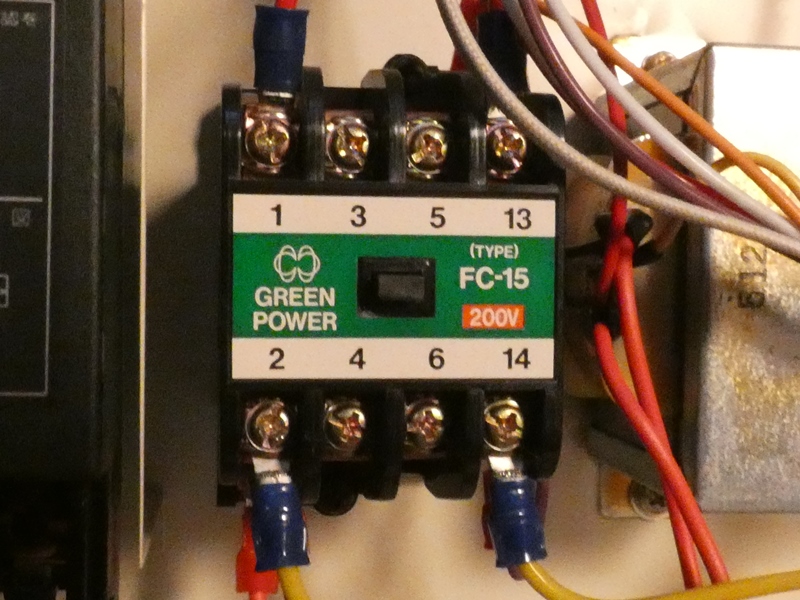

 単相２００Ｖをヒーターに通電し、 電磁開閉器によりＯＮ・ＯＦＦします。 |

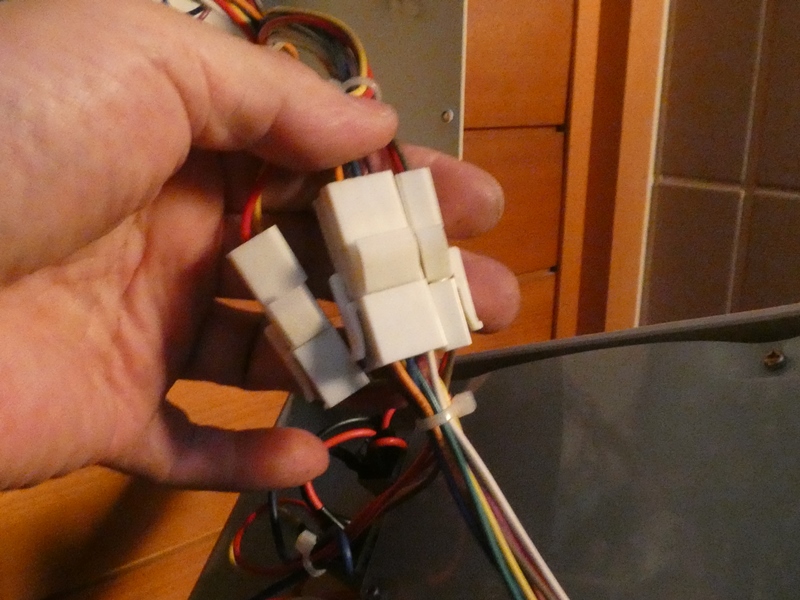

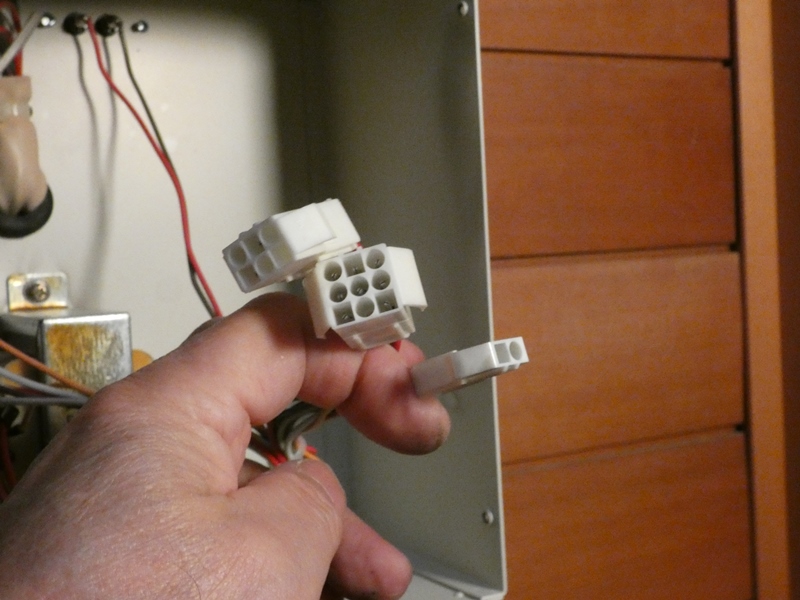

 操作パネル側と接続する ケーブル・コネクタです。 |
|

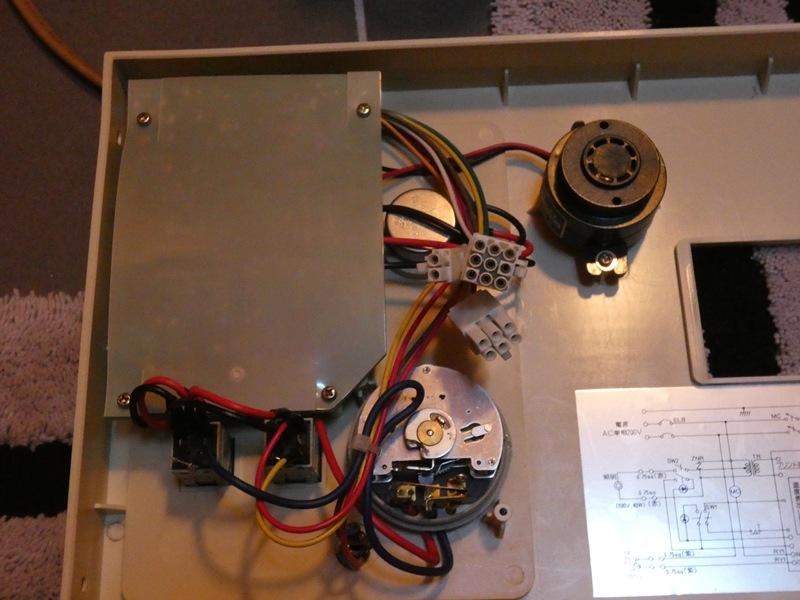

 操作パネルの内側も シンプルな設計です。 |

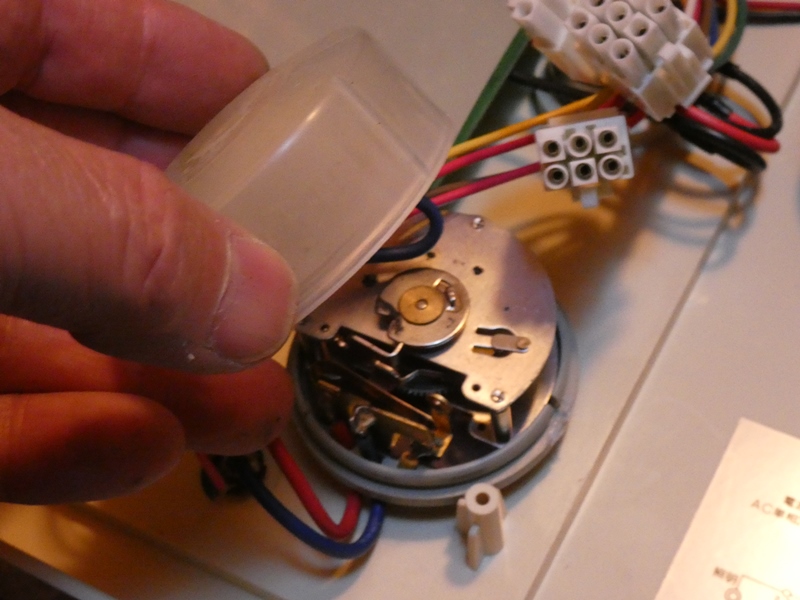

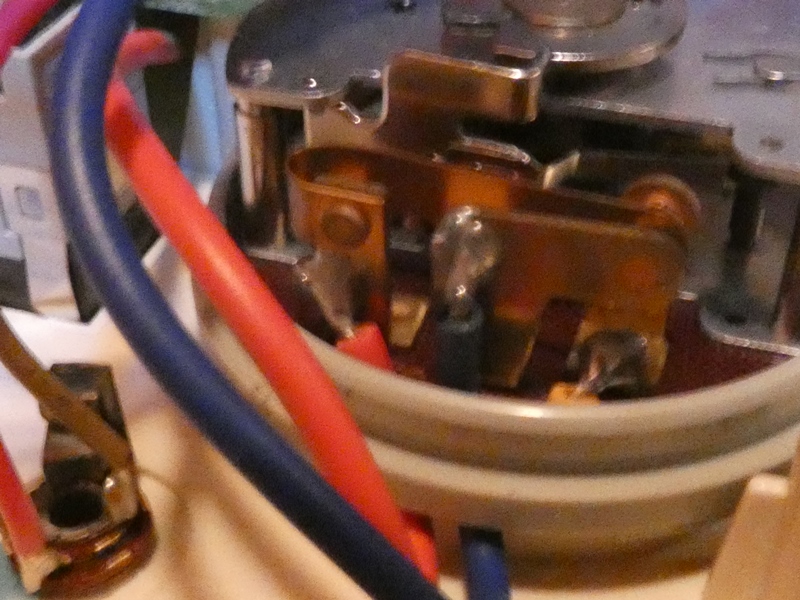

 故障したタイマーです。デロンギ製オーブントースターに 使われていたのと同じ機械時計式の精巧なものです。 |
|
 ツマミを回しても空転して元の位置に戻ってしまうので、 バネ・ツメ・ラチェットあたりの変形か摩耗が原因でしょう。 |
 取り外して工房に持ち帰れば修理可能だと思います。 同様の働きをする部品も、何か見つけられるでしょう。 |
|

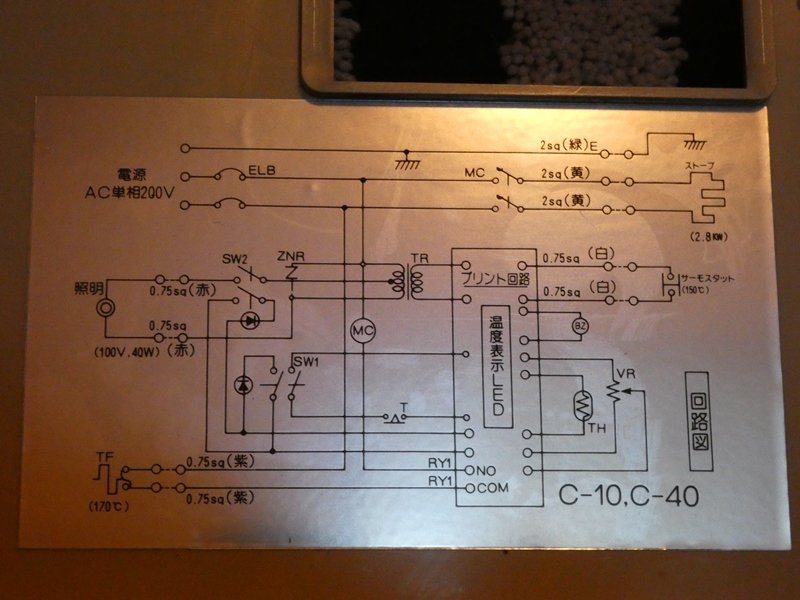

 ところが、傍らで作業をご覧になっていた社長から「もしかして タイマーを使えなくてもいいので直結にできるか？」と聞かれ ます。タイマーを経由する・しない、どちらにせよ電磁開閉器の 制御信号をＯＮ・ＯＦＦするだけなので、それは十分可能でしょう。 操作パネル上に「サウナ電源」ボタンが別に付いており、取りあえず 問題ありません。パネル内側に貼り付けられている回路図も入念に 確認します、当時の製品はしっかり情報が公開されていたものです。 |
||

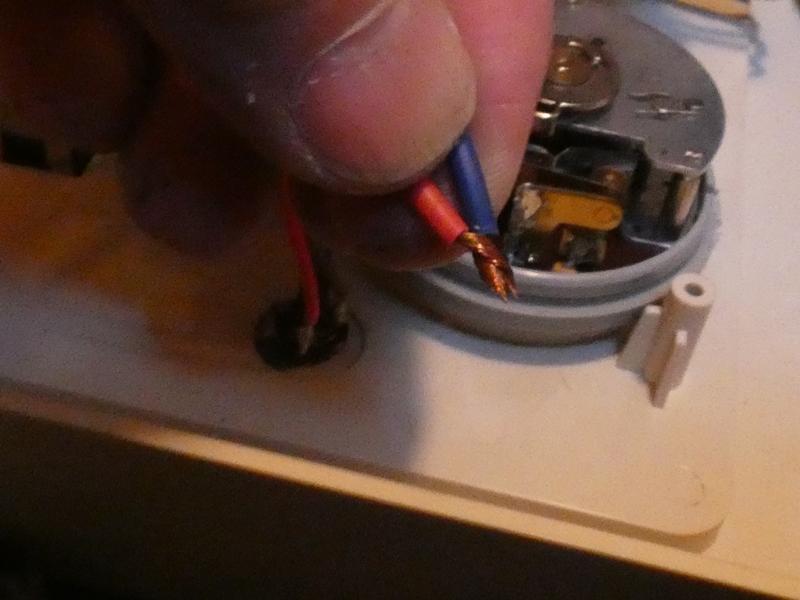

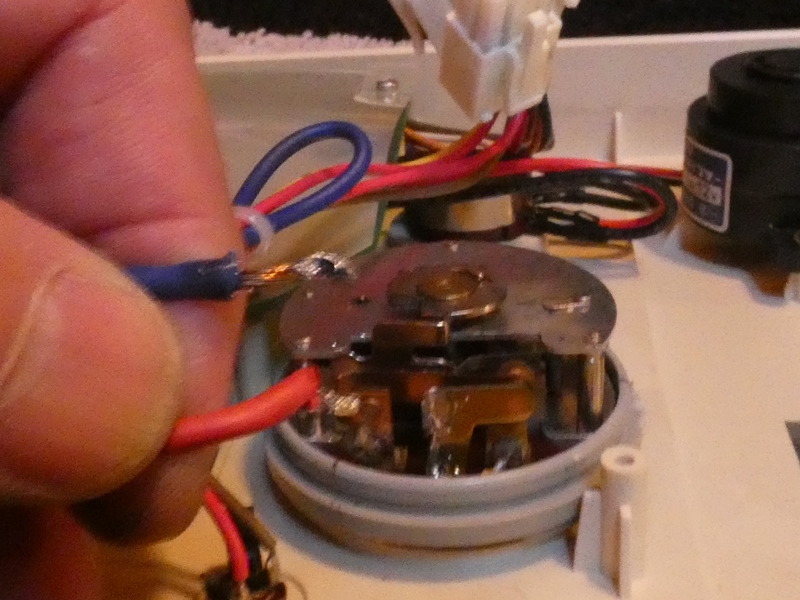

 先ほど半田を溶かして外した２本の 信号線を、先端を処理して寄り合わせます。 |

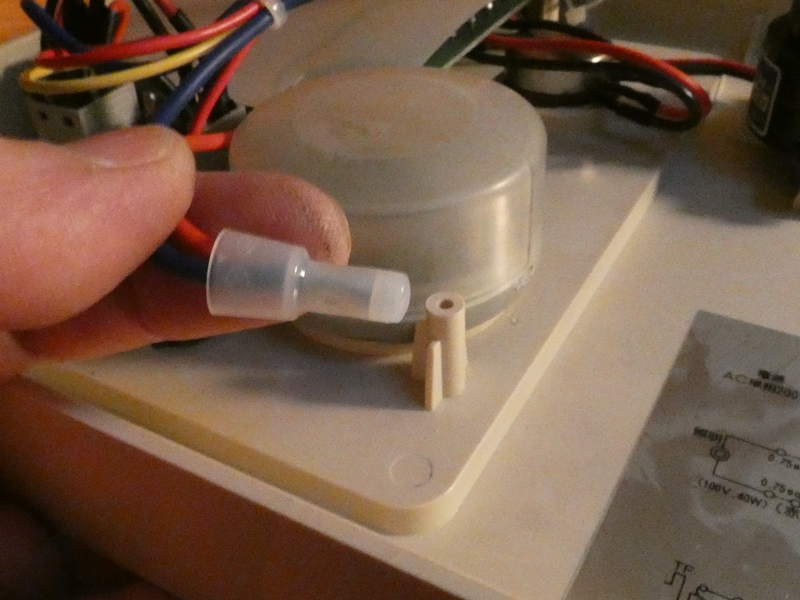

 単芯線用の圧着端子ですが、これしか手持ちが ありません。ビニルテープ巻きよりもマシでしょう。 |
|
 コネクタ類を元に戻します。サウナ室の外にボックスが 取り付けられているので、防湿的にさほど厳しくありません。 |
 通電してみます。問題なく電源が入ります、 もちろんタイマーの操作は影響しません。 |
|

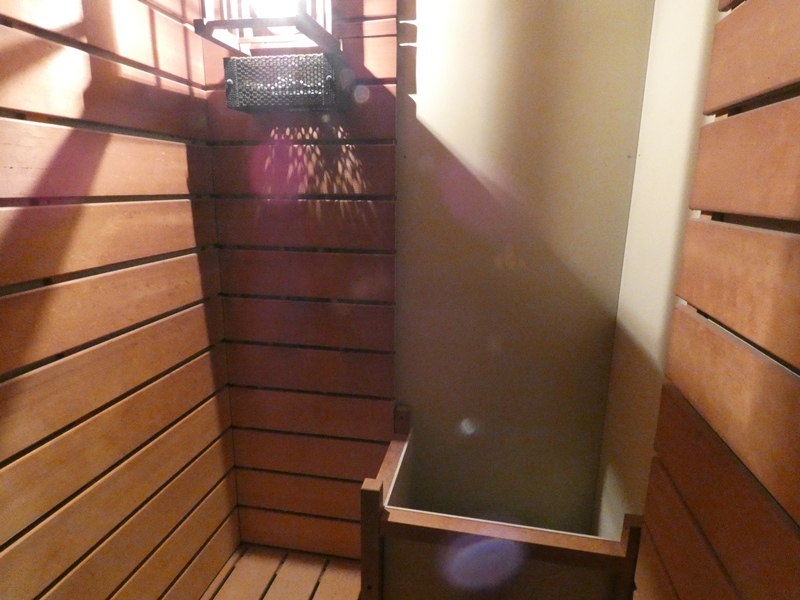

 サウナ室内です。蒸気を発生させる装置が 組み込まれていないドライサウナでした。 |

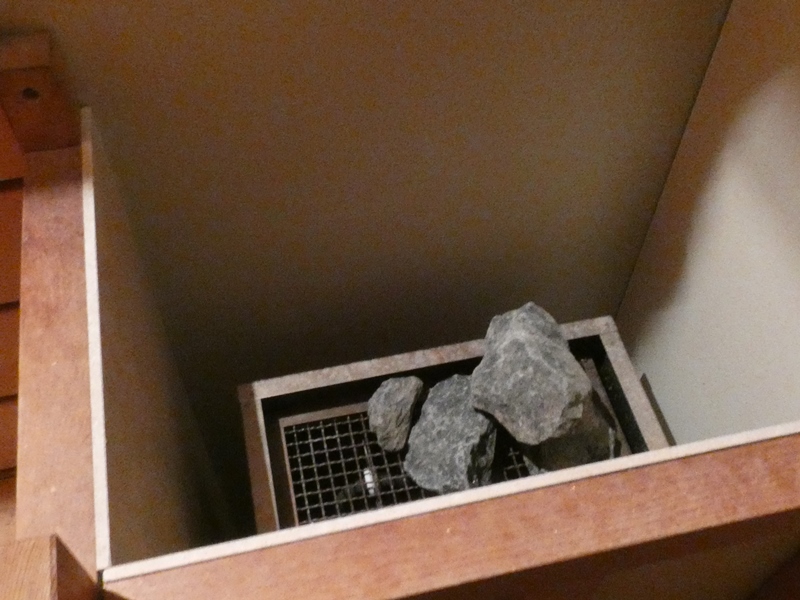

 ヒーターが内蔵された熱源部分です。 手をかざすと熱気が立ち昇っています。 |
|
 社長のご要望通りにタイマーをスキップし信号線を直結する 作業を終えました。その場で復旧はできたのですが、作業中 何かしっくりしない思いがしておりました。タイマーがなくても 特に問題ないように思えますが、これは一種の安全機能かも 知れません。最長でも１８０分で必ずＯＦＦになるので、３時間を 超えて高温のまま室内に留まる状況は想定されないのです。 タイマーの切り替えポジションに連続ＯＮがないことに、作業を 終えてから気付きました。社長にはその旨を丁寧に説明申し上げ、 いずれタイマーの修理または交換を検討されるようお願いしました。 |
||
|
||
