| ・マンション宅配ボックス第２段（２）（２０２３．５．３） |

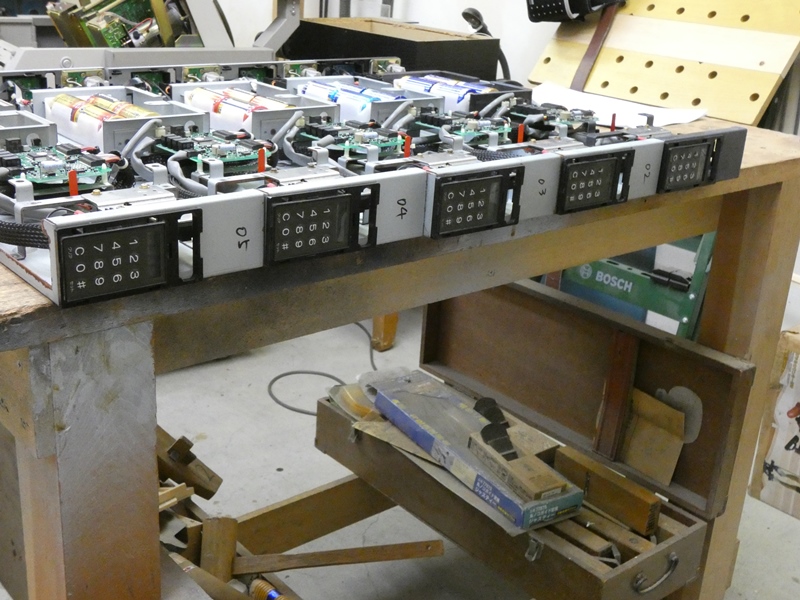

 マンション宅配ボックス第２段（１）の続きです。大中小５台の 宅配ボックスから錠前装置を取り外し、持ち帰って来ました。 ユニットは全て共通で同型のものです。工房内で作業した 方が、時間を気にすることなく不具合をじっくり調べられます。 |
||
 実は、乾電池を入れ替えてみたら一時的に 動作することもあった、などとお聞きしています。 |
 高密度に実装された制御回路が故障 する可能性は、あまりないと思われます。 |
|
 対して、数十年経過した配線関係には単純な 接触不良等が生じている可能性が大です。 |

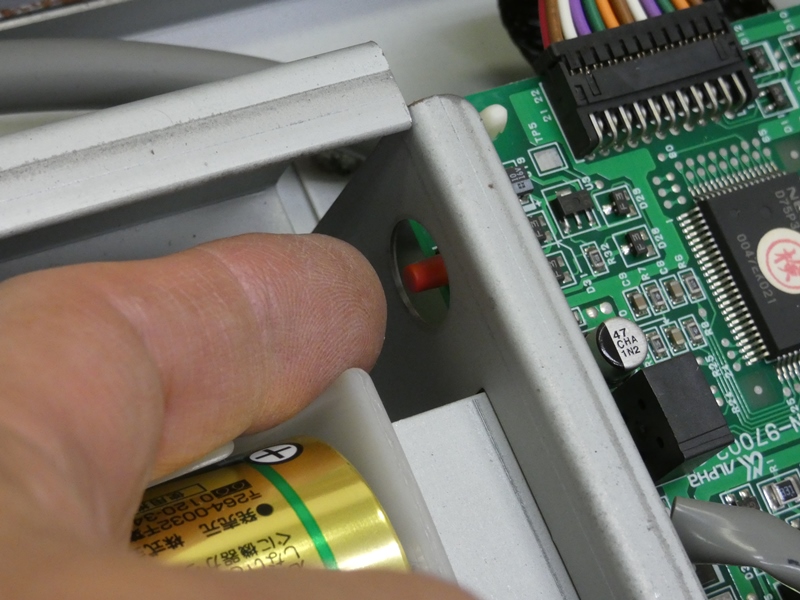

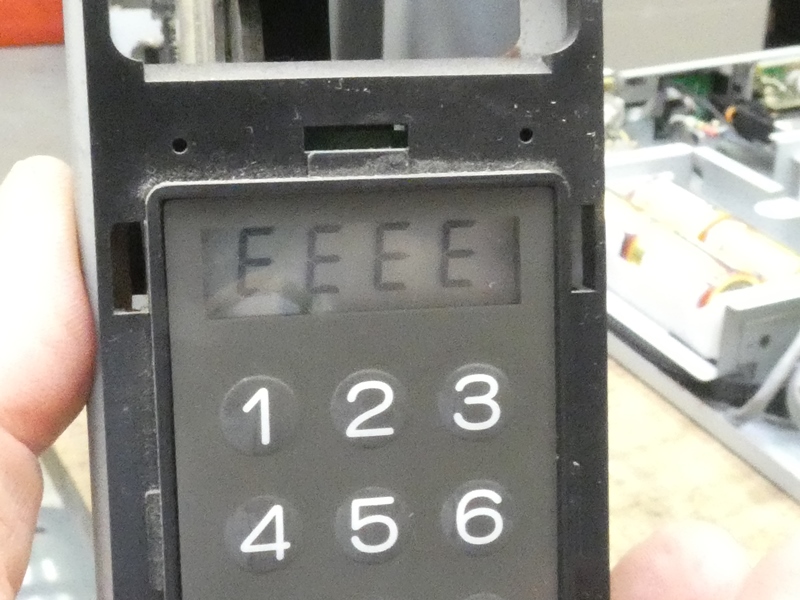

 乾電池ホルダー奥のリセットスイッチを押すと、 ピッと音がしてパネルに「ＦＦＦＦ」が表示されます。 |
|

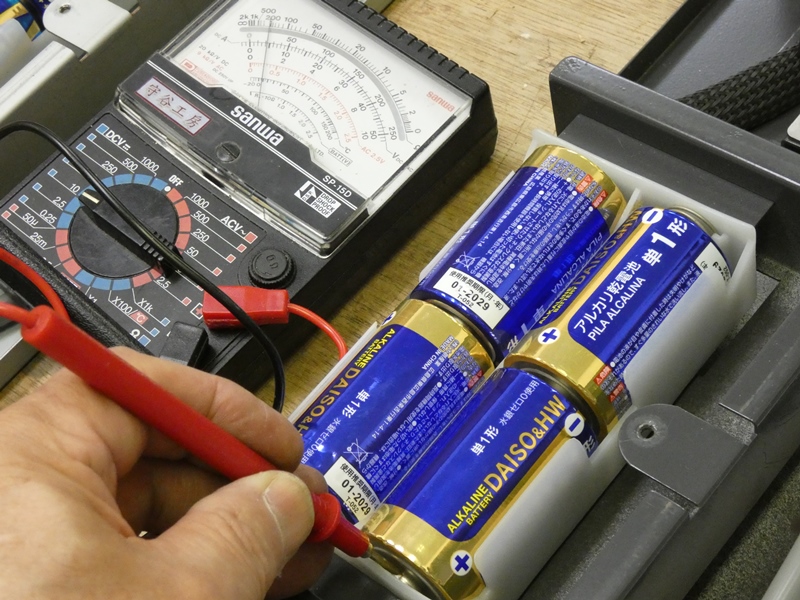

 何台かのユニットで表示が出ないので 乾電池の電圧を確認します。 |

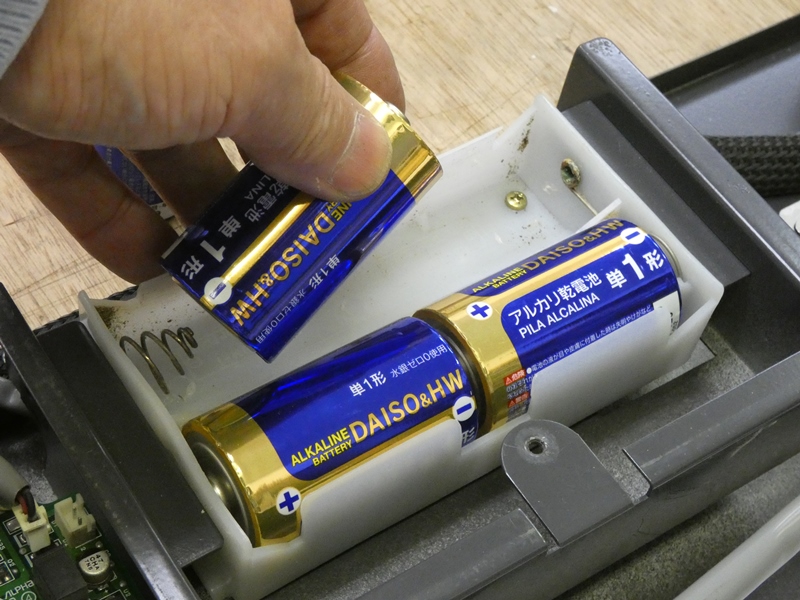

 まだ乾電池は新しいようなので ホルダー金具の接触を疑います。 |
|

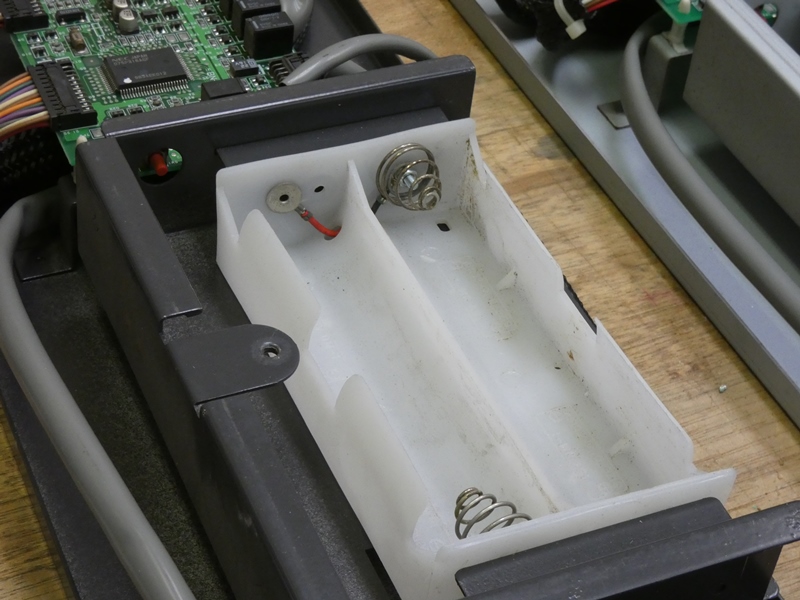

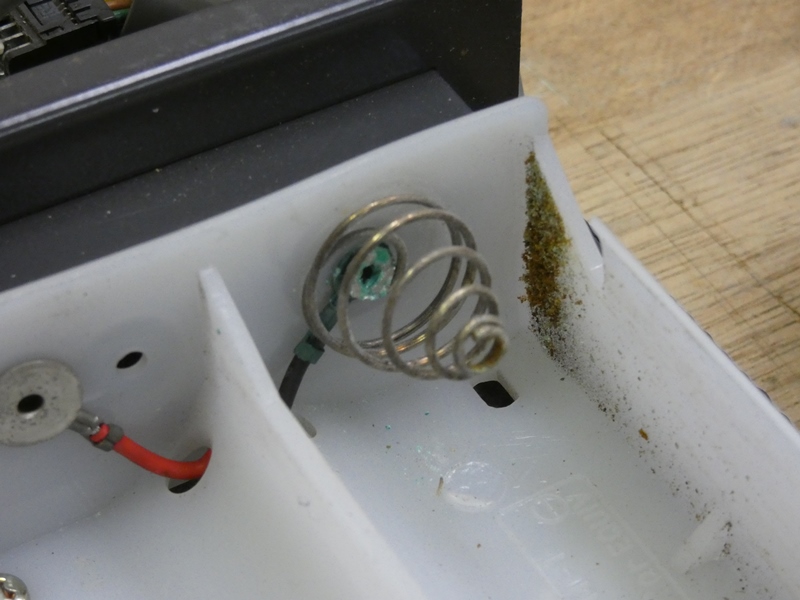

 目視で明らかに分かります。かつて乾電池が 液漏れしたのでしょう、金具が腐食しています。 |
 接触不良どころか通電するはずもなく、 リュータで腐食部分を削り取ります。 |
|
 綺麗になりました、 こんなものでしょう。 |
 マイナス側の金具（バネ）も 簡単に手当しておきます。 |
|

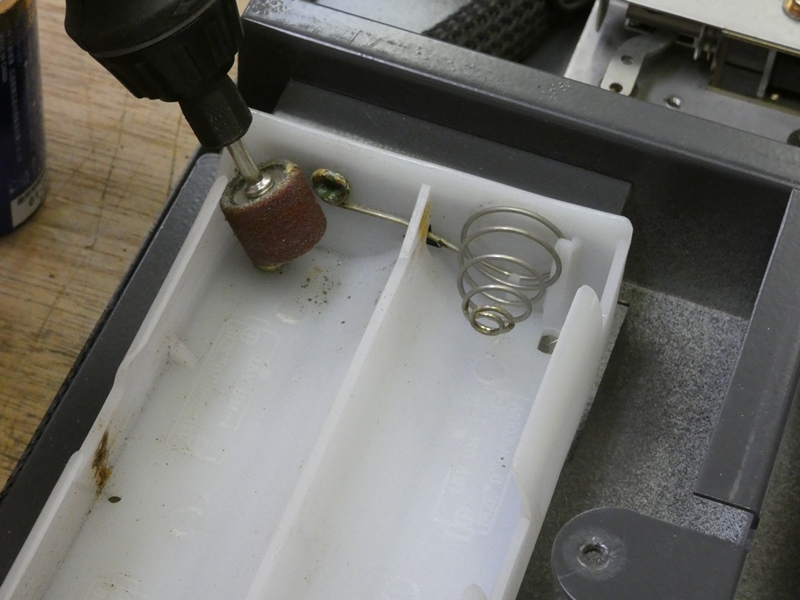

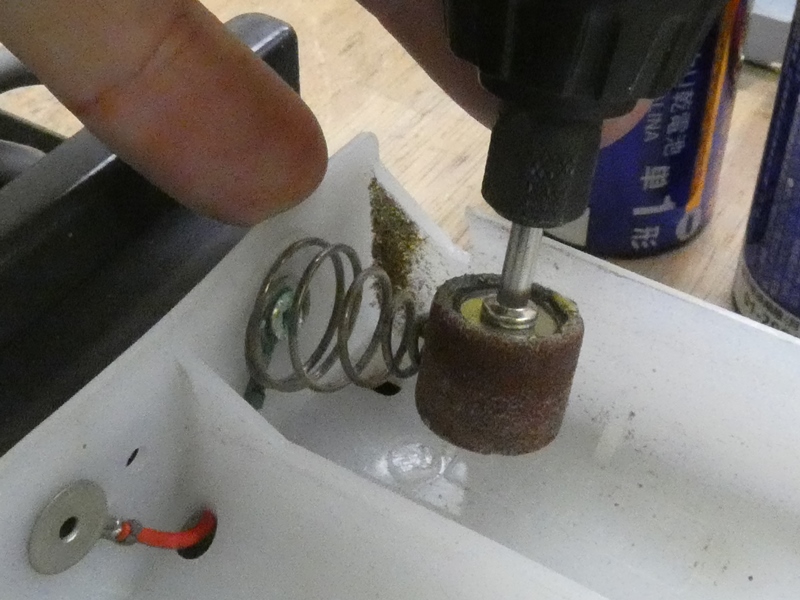

 リュータで乾電池マイナス極 との接触部分を研磨します。 |
 回路計で確認するといくらか抵抗が 残っています。根元のカシメ部が怪しい。 |
|
 青い酸化物が付着していたので大丈夫かと 思っていましたが、エアで汚れを飛ばします。 |

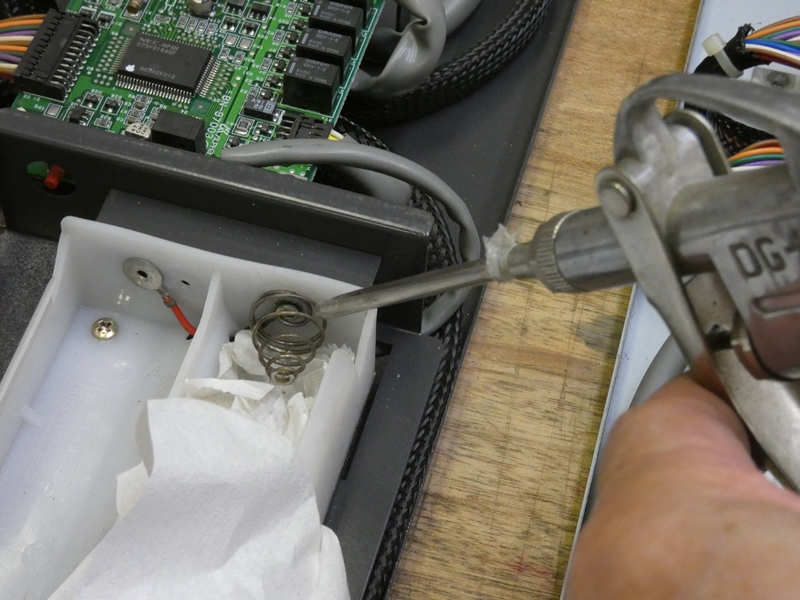

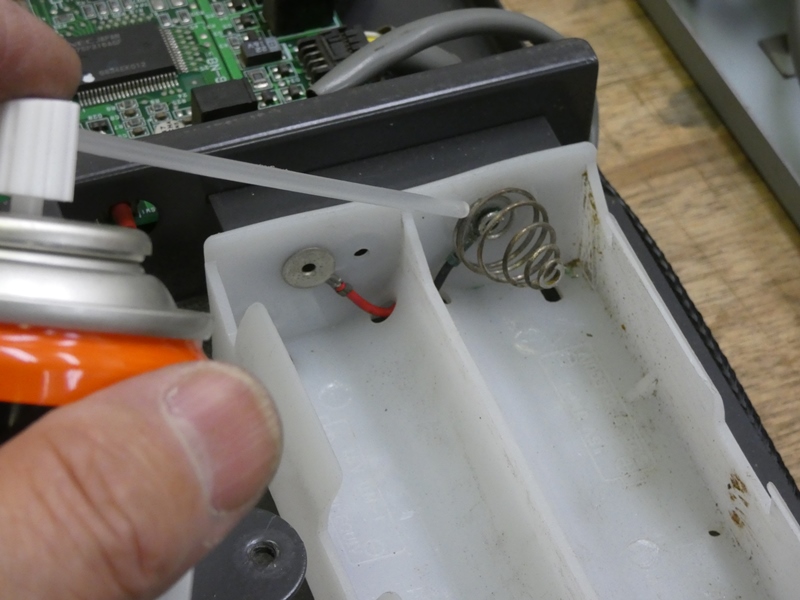

 接点復活剤を吹きながら 金具の様子を見ていると、 |
|

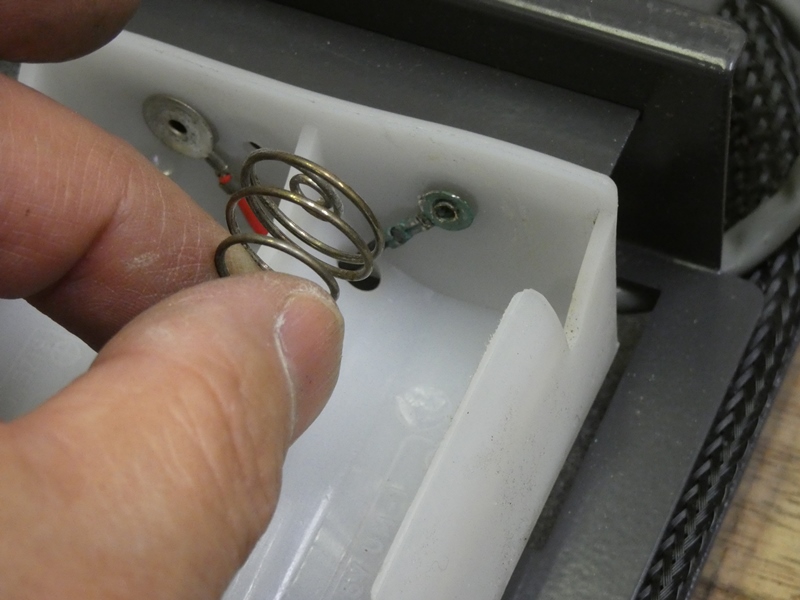

 根元のカシメ部分から ポロリと取れてしまいます。 |

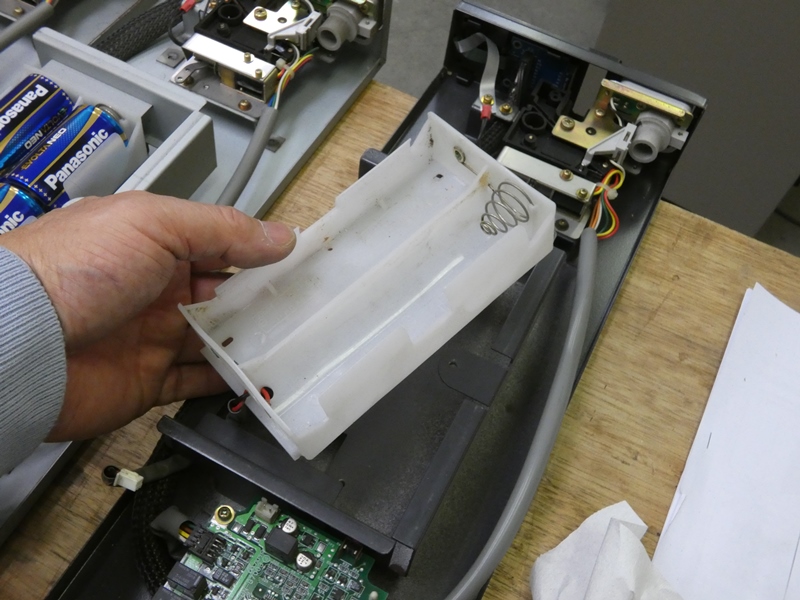

 乾電池ホルダーごと交換すべきでしょうが、本体 内での収まりなどそれはそれで面倒が伴います。 |
|
 新しいホルダーに交換せずとも 何とか修復する方法はあります。 |

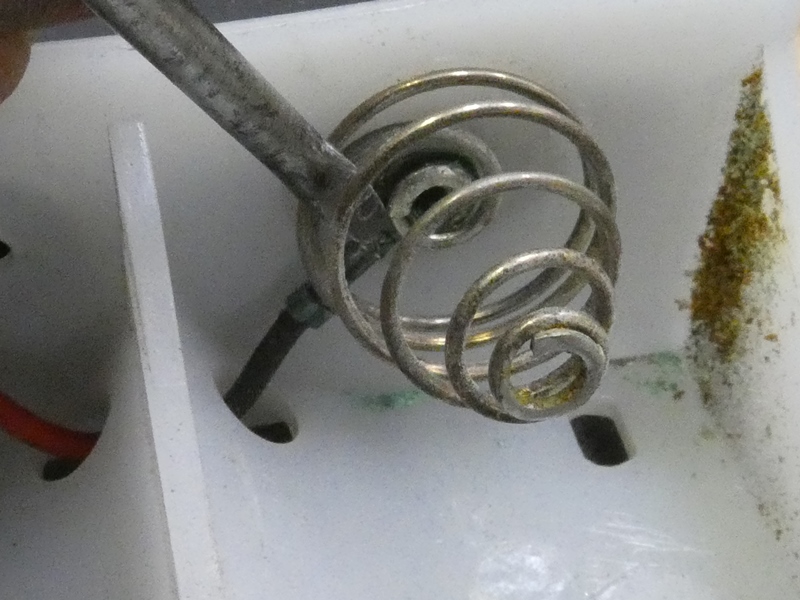

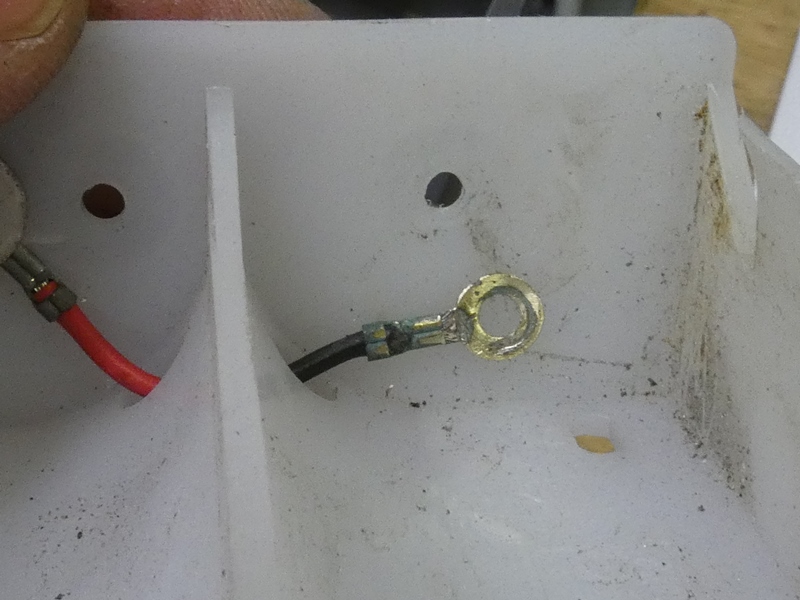

 液漏れが原因で金属部品の 表面に酸化物が付着しています。 |
|

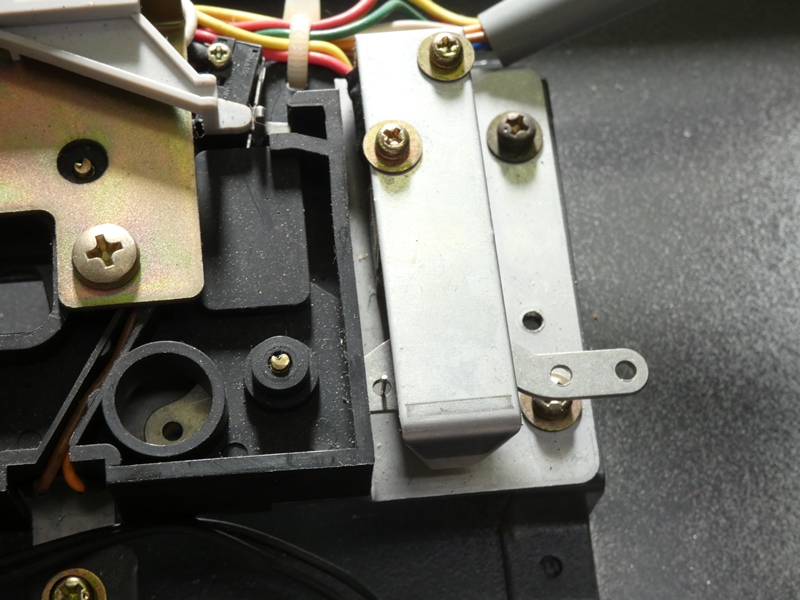

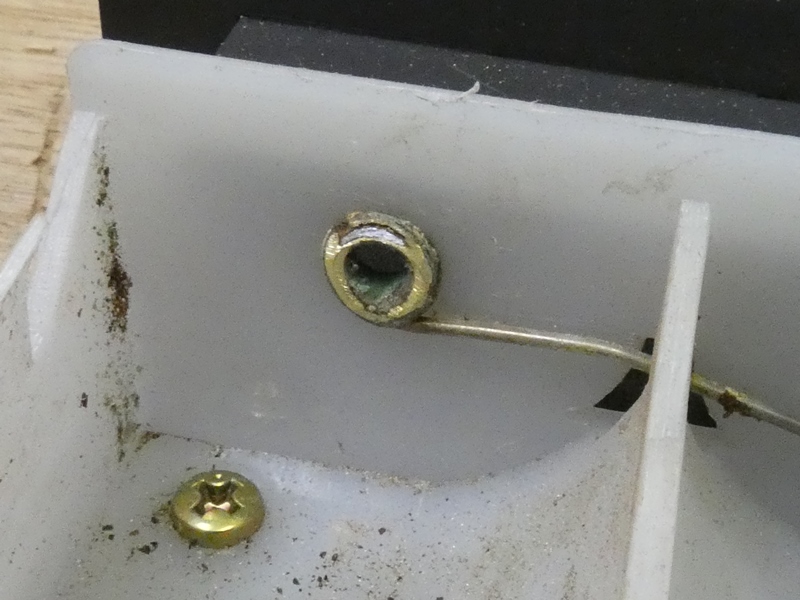

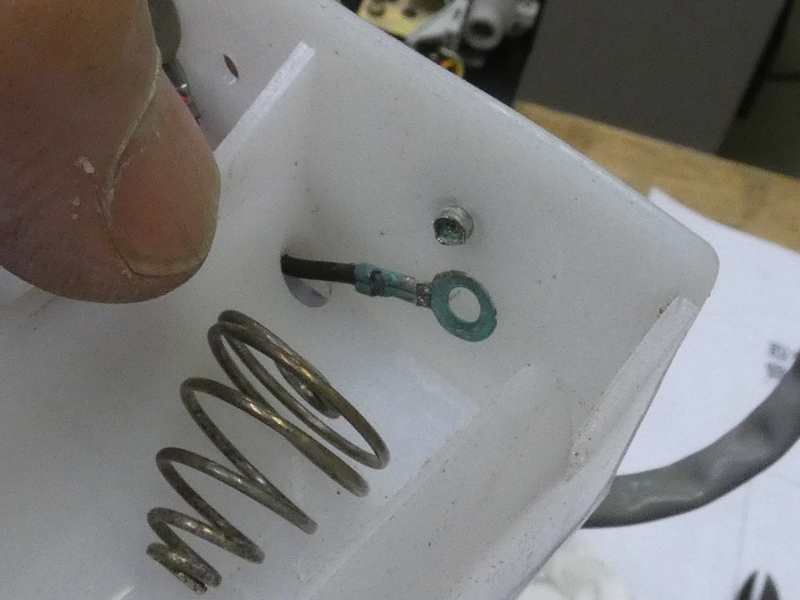

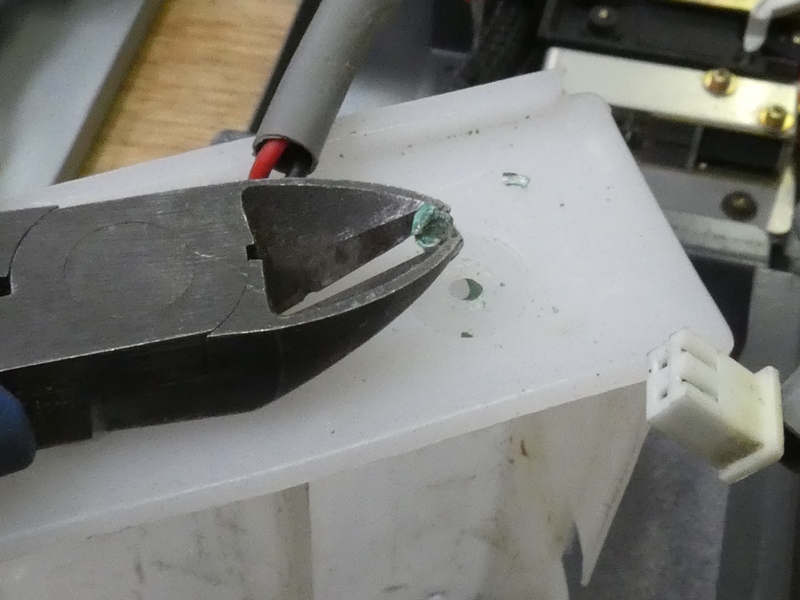

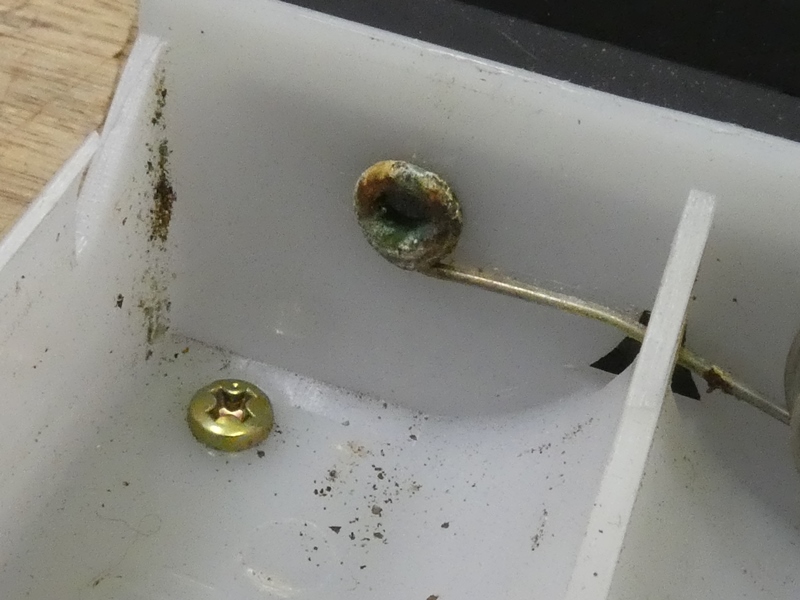

 端子とバネを固定するハトメは真鍮製のようで、 ここから腐食が広がっています。取り除きます。 |
 コードを接続している端子の 表面を研磨しておきます。 |
|

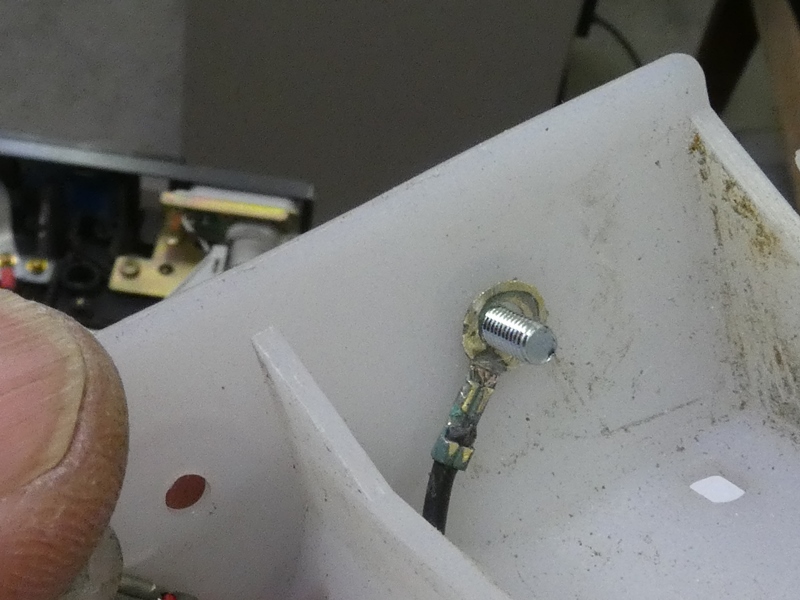

 ハトメの代わりに２ｍｍの ネジを使用します。 |

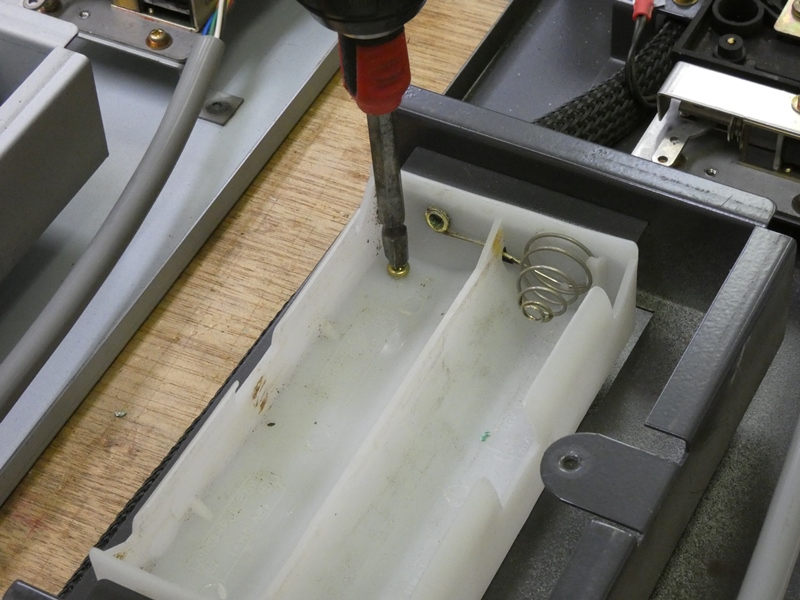

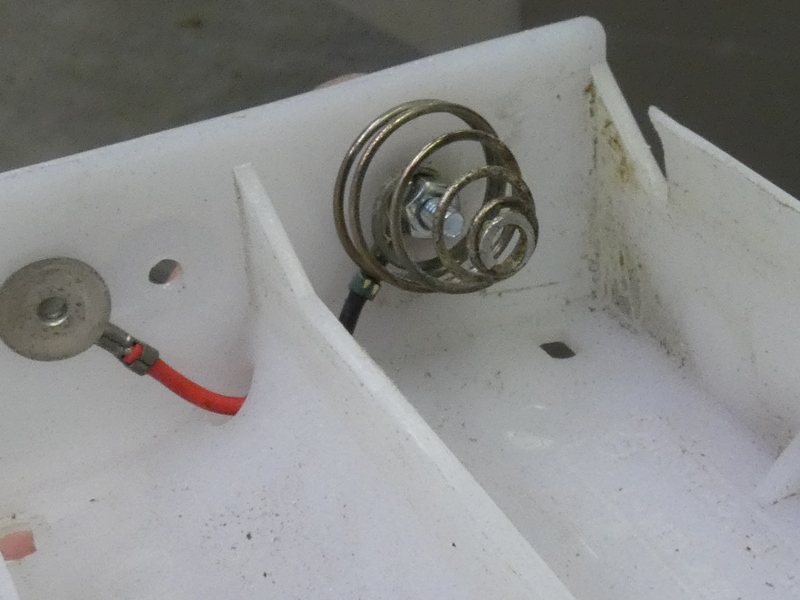

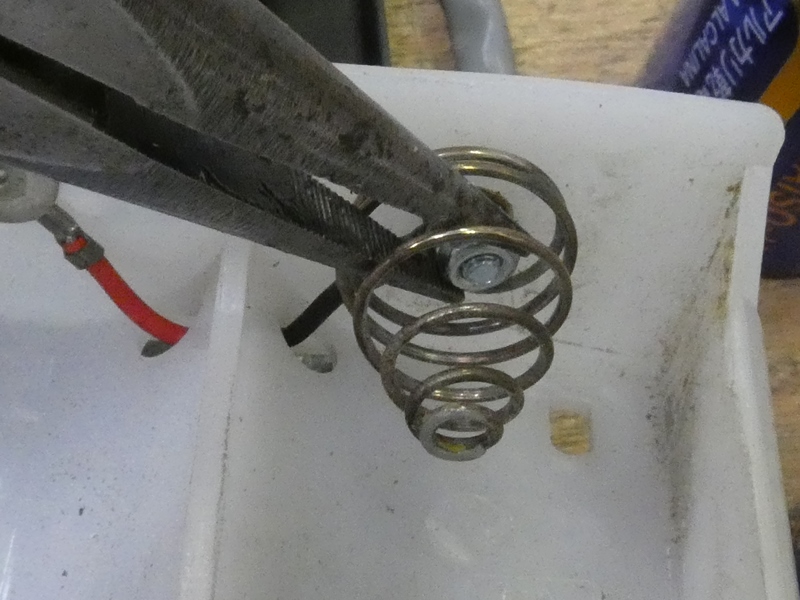

 ホルダーの外側からネジを入れ 端子とバネに通します。 |
|

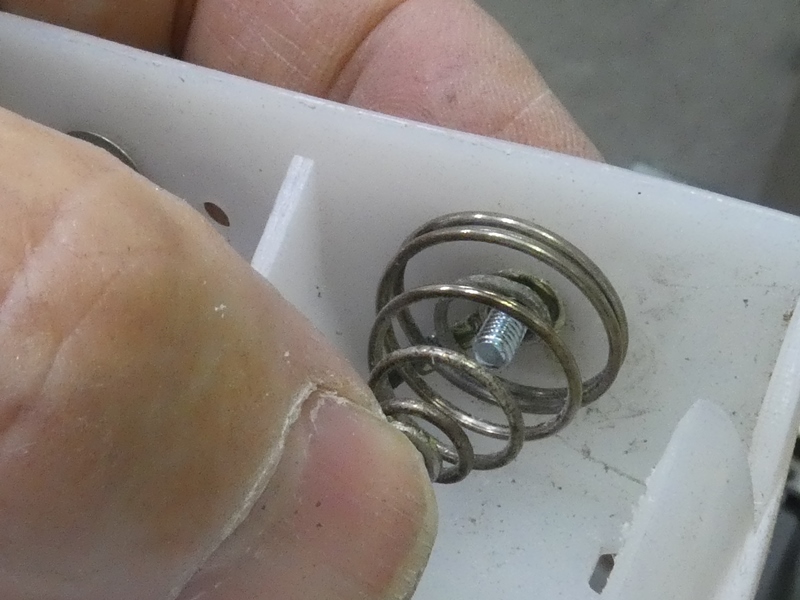

 バネの内側にナットを 入れて固定します。 |
 念のためバネ金具～ビニルコード 間の導通を確認しておきます。 |
|

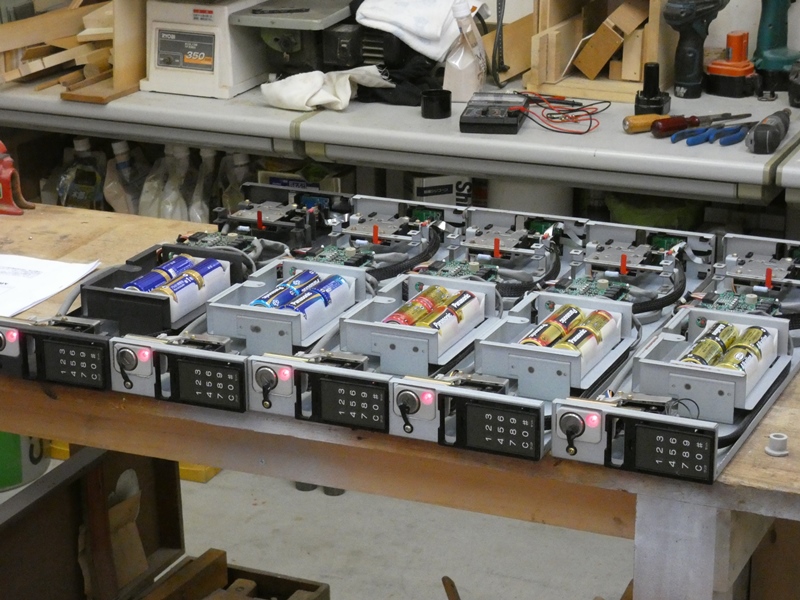

 錠前装置の中に戻します。他の ４台についても同様に点検します。 |
 専用キーで施錠解除すると、取り出し側パネル 上のＬＥＤが点灯します。５台とも点灯します。 |
|

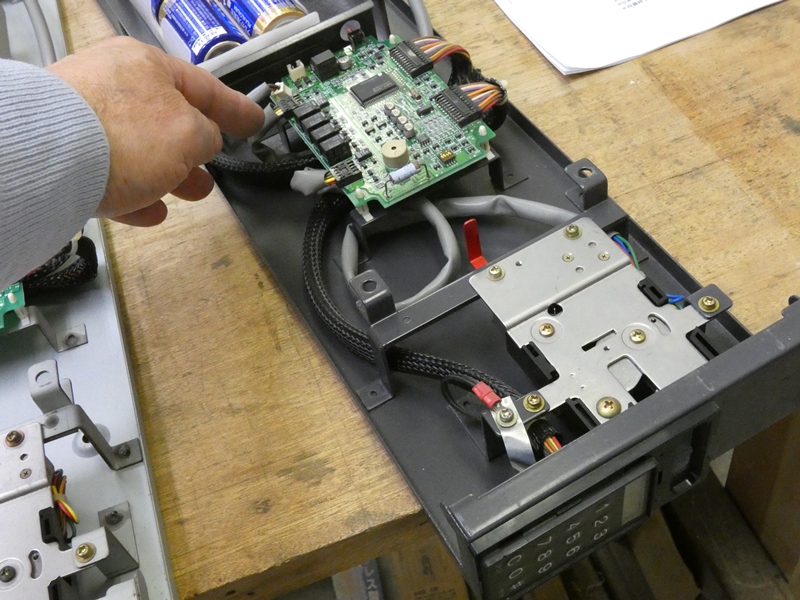

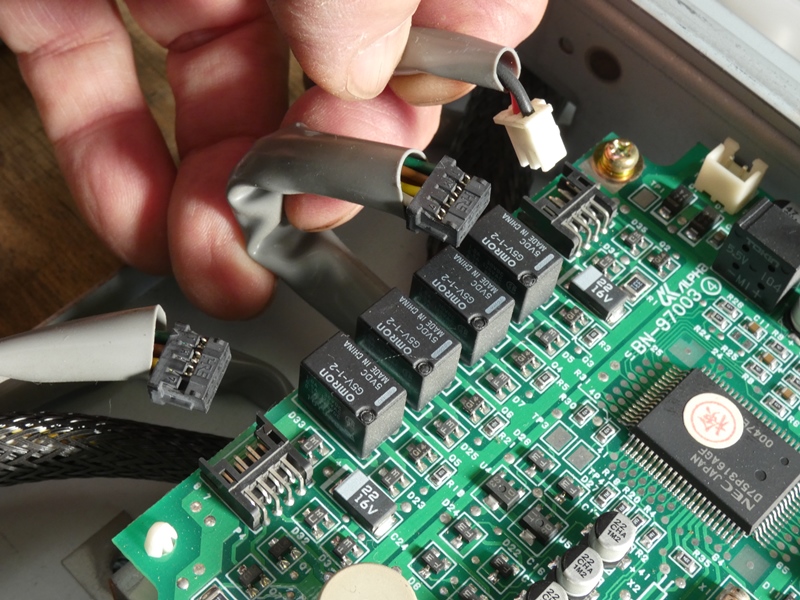

 制御基板には計５個のコネクタがあります。次にこれら コネクタ接点の、経年劣化による接触不良を疑います。 |
||
 施錠・解錠用ソレノイドに電力を送るコネクタ です。右端は乾電池電源のコネクタです。 |
 プラグ内の接点部分を ケミカル処理します。 |
|

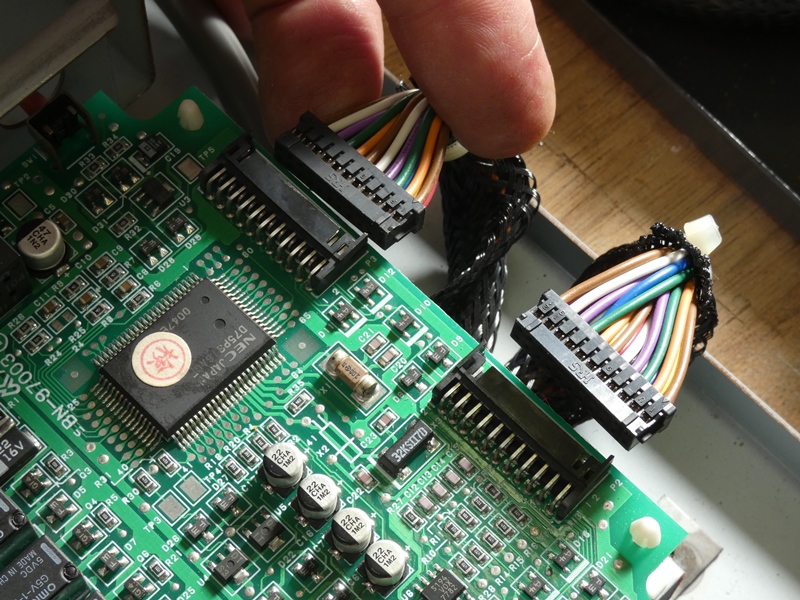

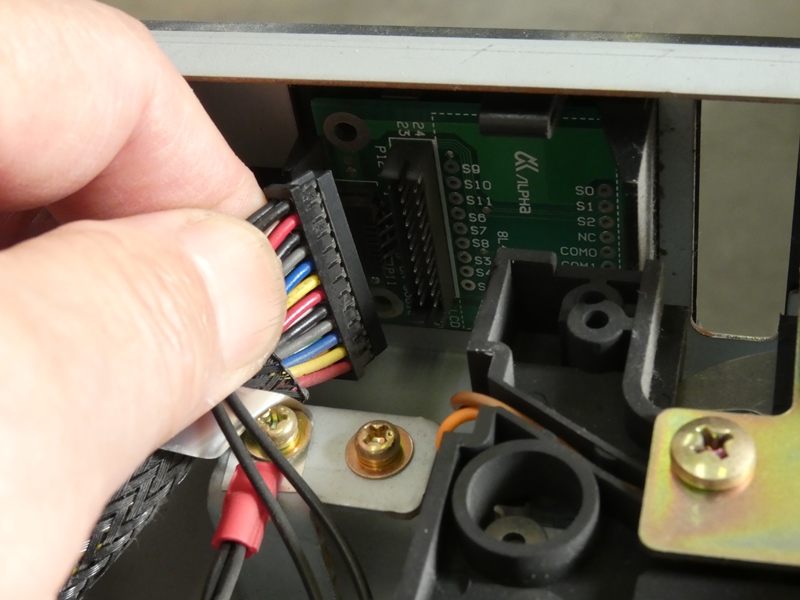

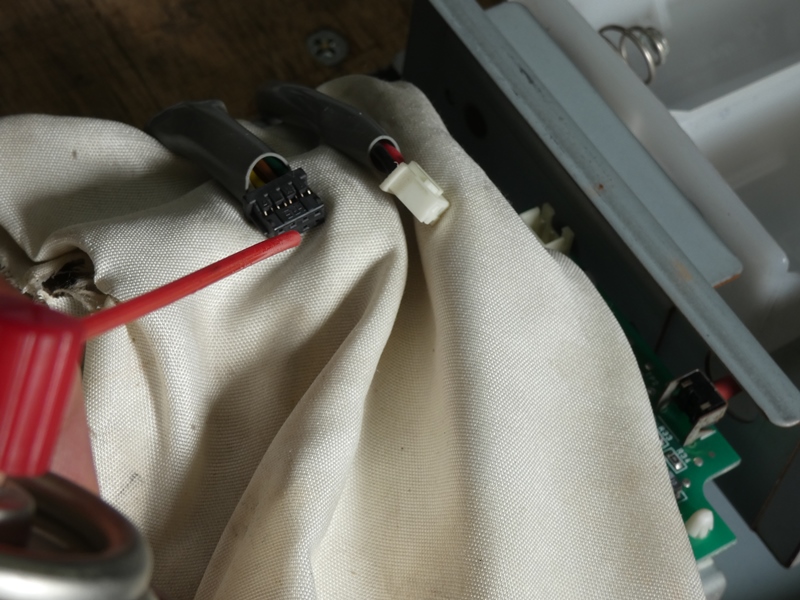

 反対側に操作パネルへのケーブルを 接続するコネクタが２個並びます。 |

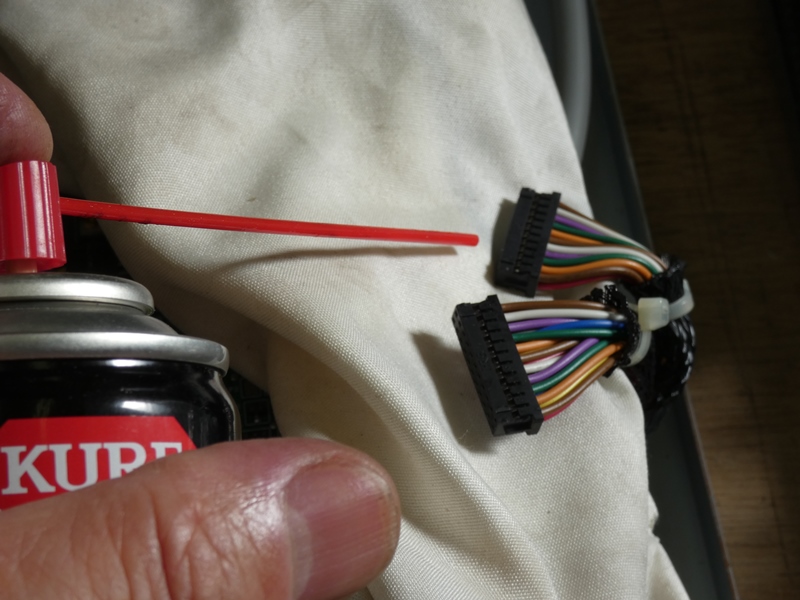

 いずれも預け入れ側と取り出し側で ２組あります。ケミカル処理します。 |
|

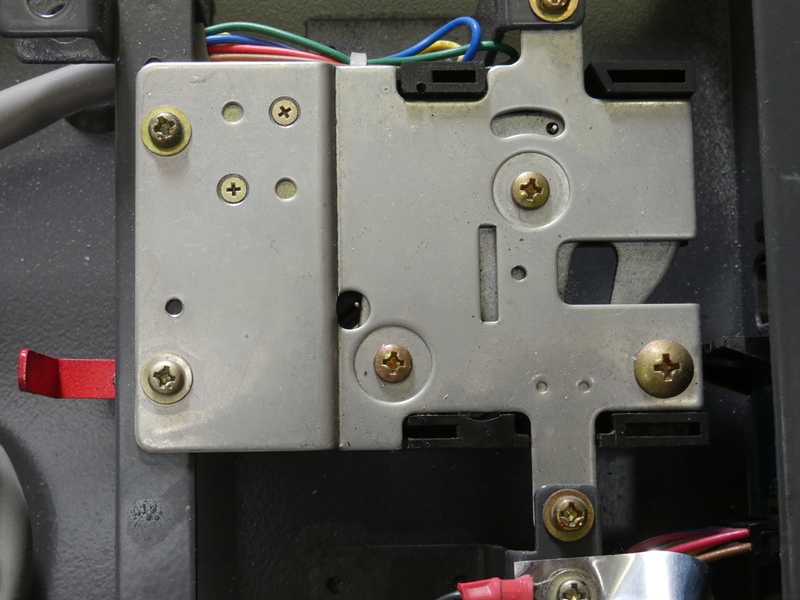

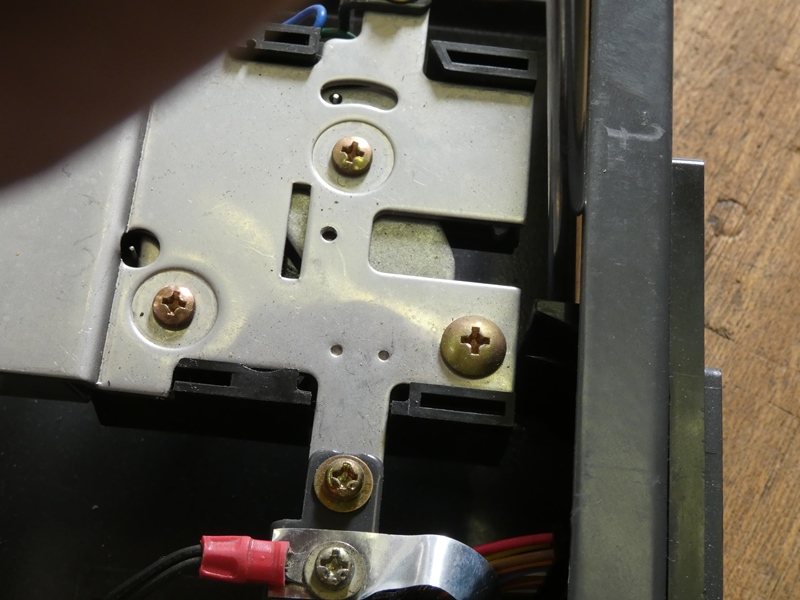

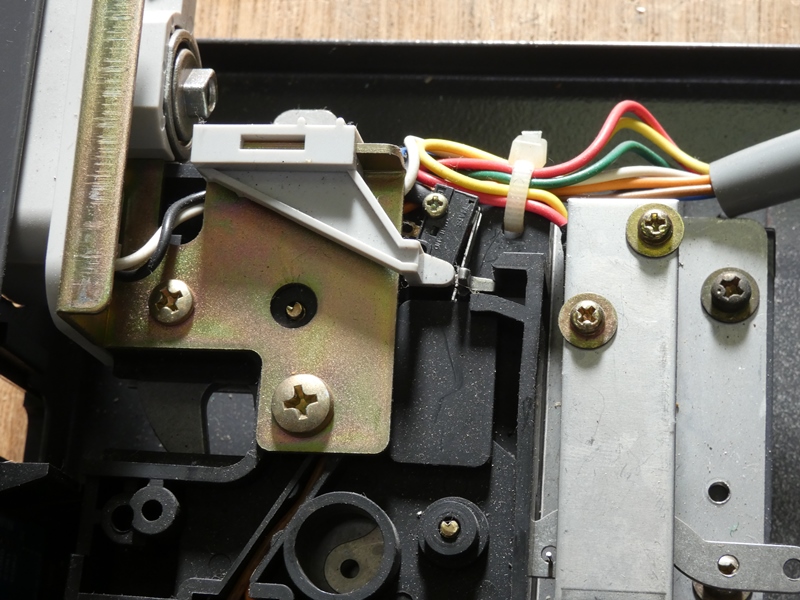

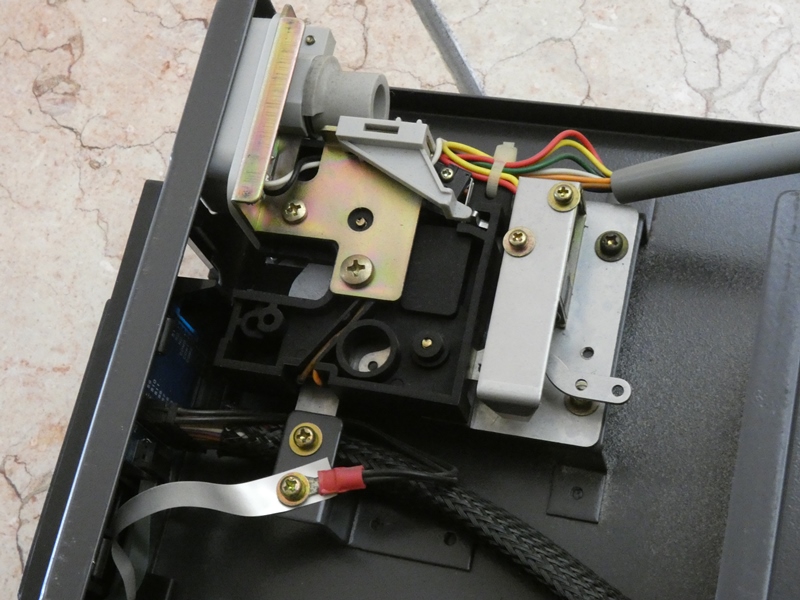

 取り出し側の施錠・解錠機構です。この部分にも接触不良を 起こしそうな個所がいくつも含まれます。もちろん接触だけが 故障原因ではありませんが、単純な不具合は先に潰します。 |
||

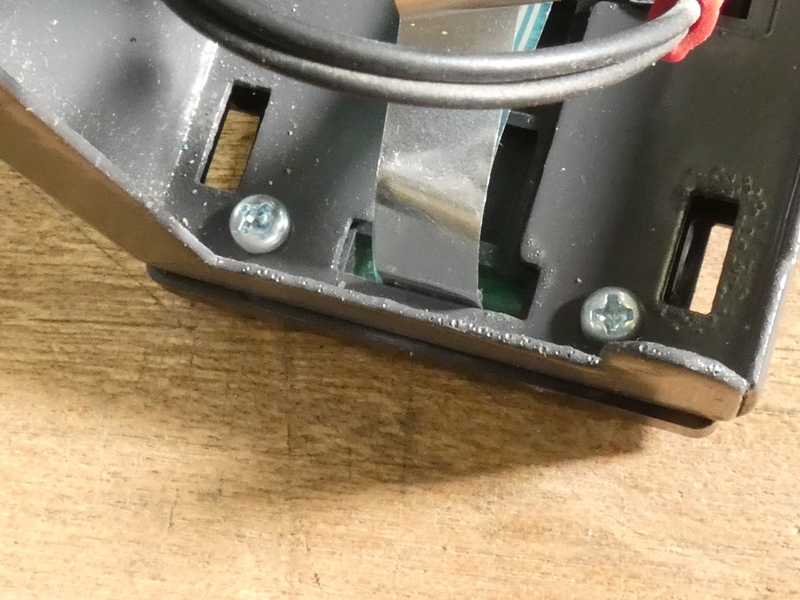

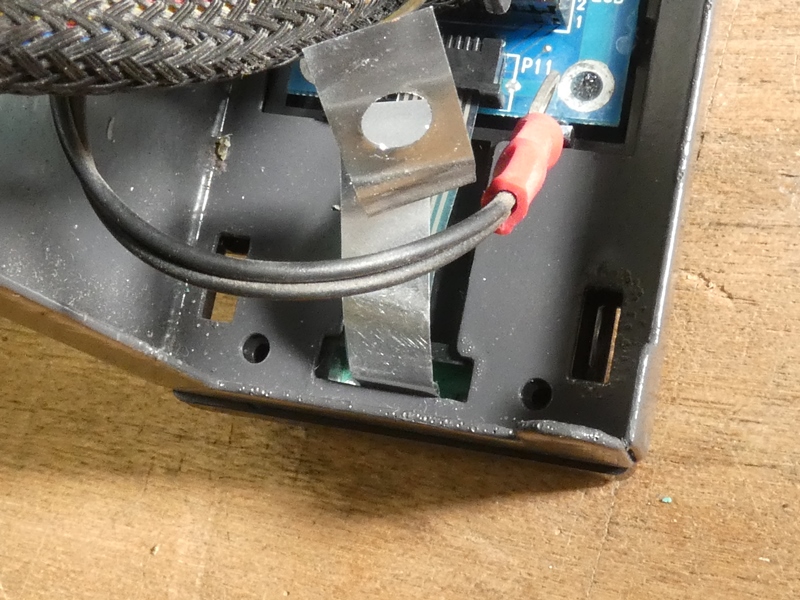

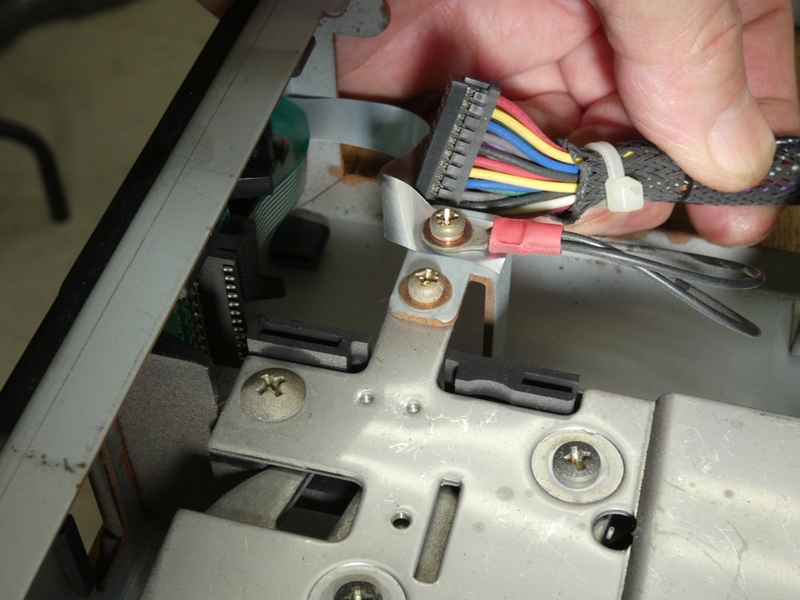

 制御基板と操作パネルを 接続するケーブルを抜きます。 |

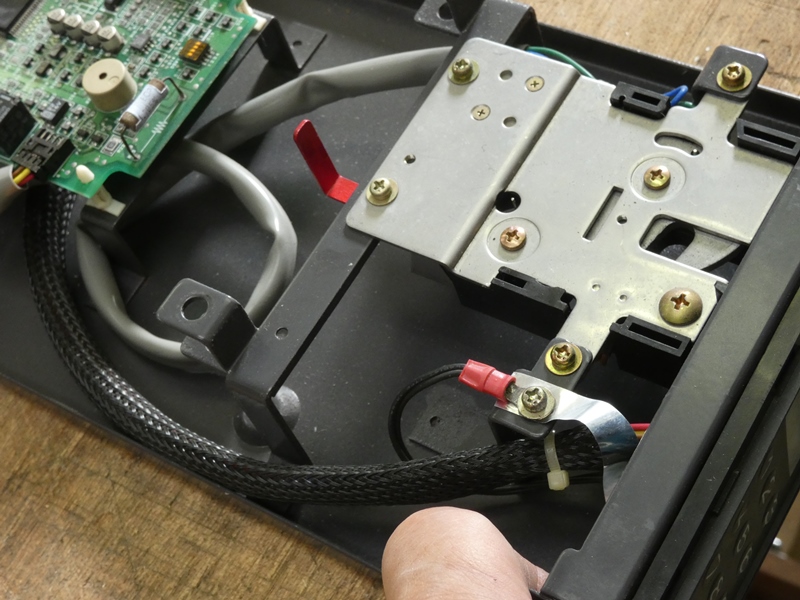

 制御基板と施錠・解錠機構を 接続するケーブルも抜きます。 |
|
 操作パネルを固定 しているネジです。 |
 操作パネルも点検したい ので固定ネジを外します。 |
|

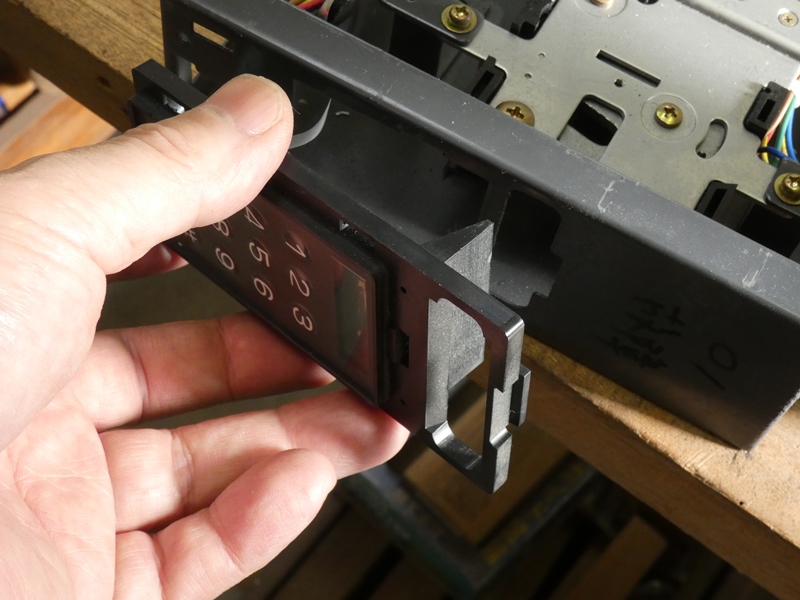

 操作パネルを引き抜きます。 取出し側に表示器はありません。 |

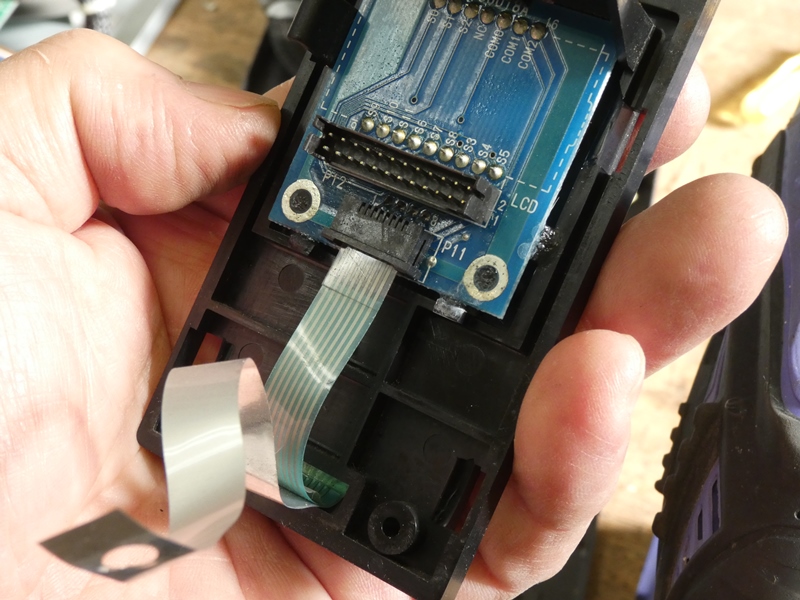

 ソケットで受けた信号をＦＦＣを 経由でキーパッドに接続します。 |
|

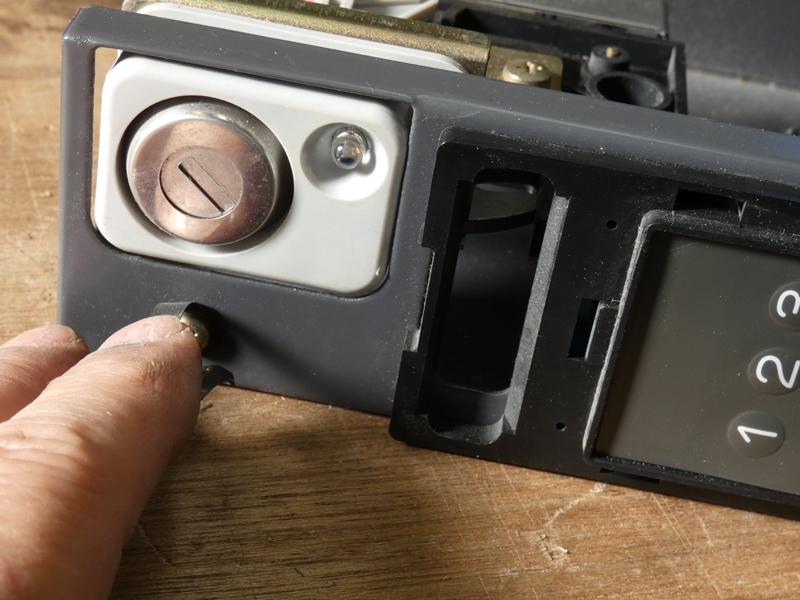

 取り出し側は専用解除キーにより 手動で解錠することができます。 |
 取り出し側を開けることができれば 内側から預け入れ側を開錠できます。 |
|

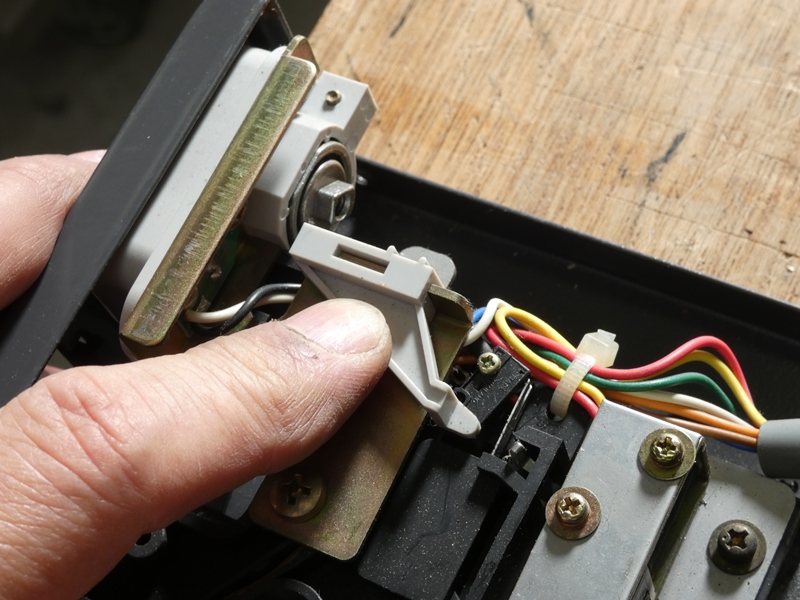

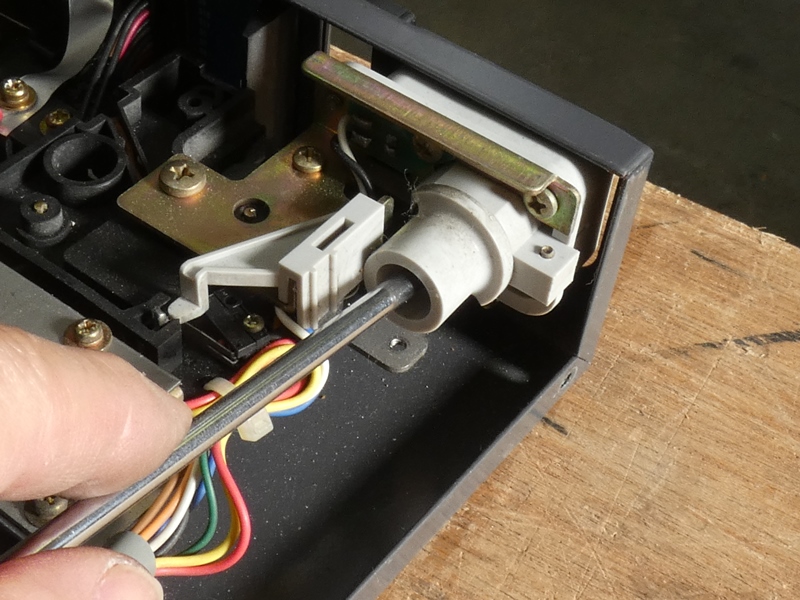

 キー差し込み口の 内側を分解します。 |

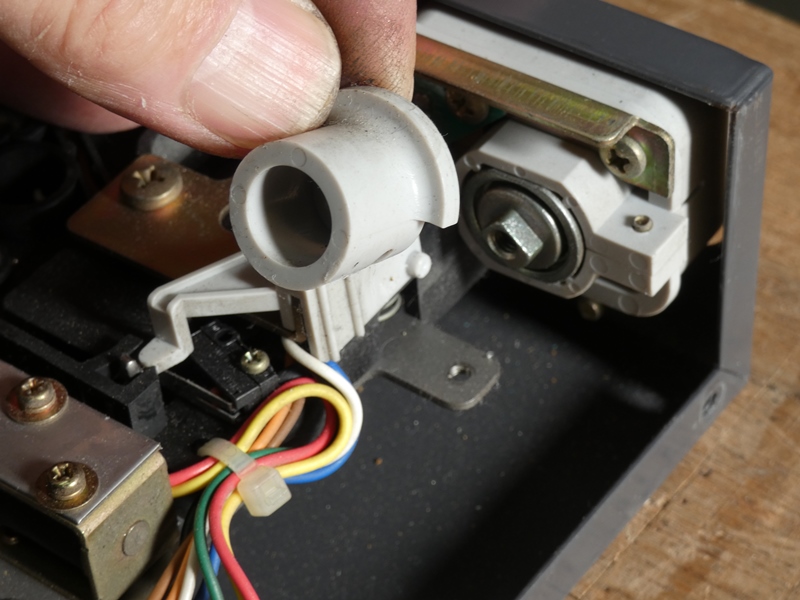

 キーと一緒に、この円筒形の 樹脂製部品が回転します。 |
|

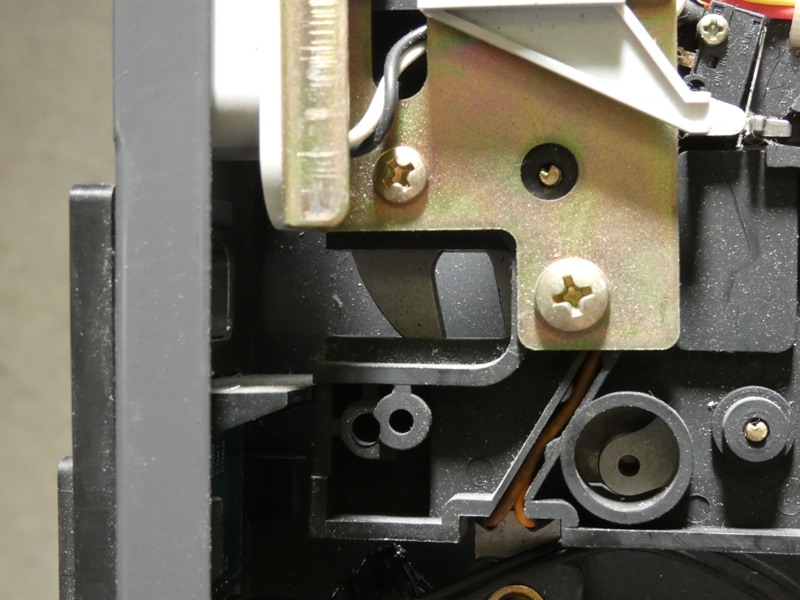

 円筒外側の突起により レバーがスライドします。 |
 施錠・解除動作の元になる ソレノイドが組み込まれています。 |
|
 キーによりスライドするレバーは ソレノイドと排他的に機能します。 |

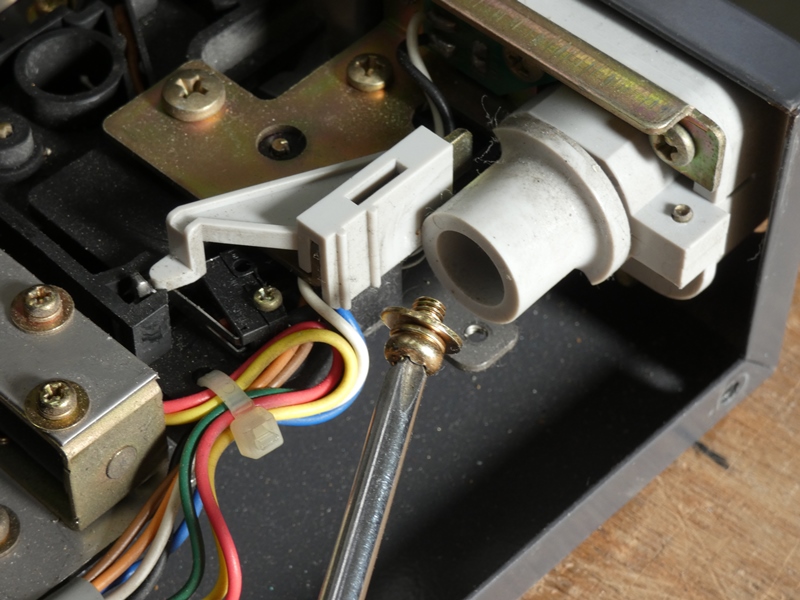

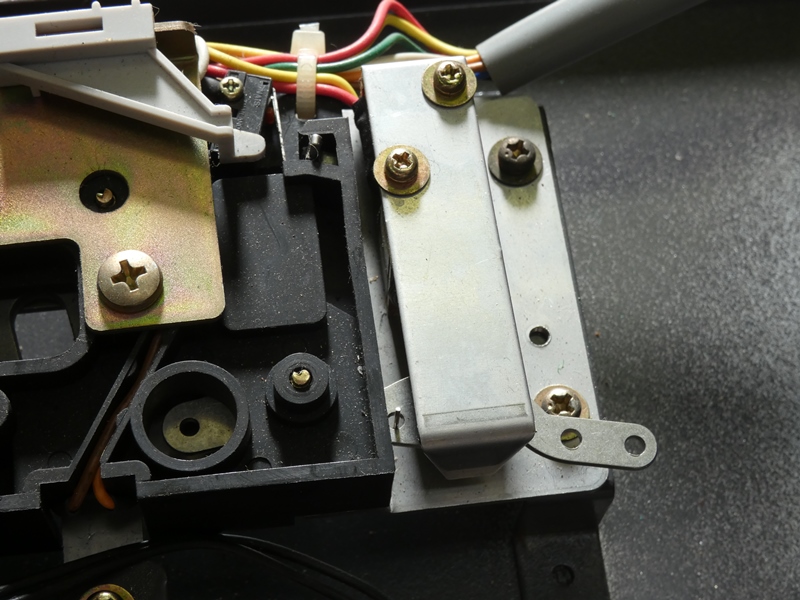

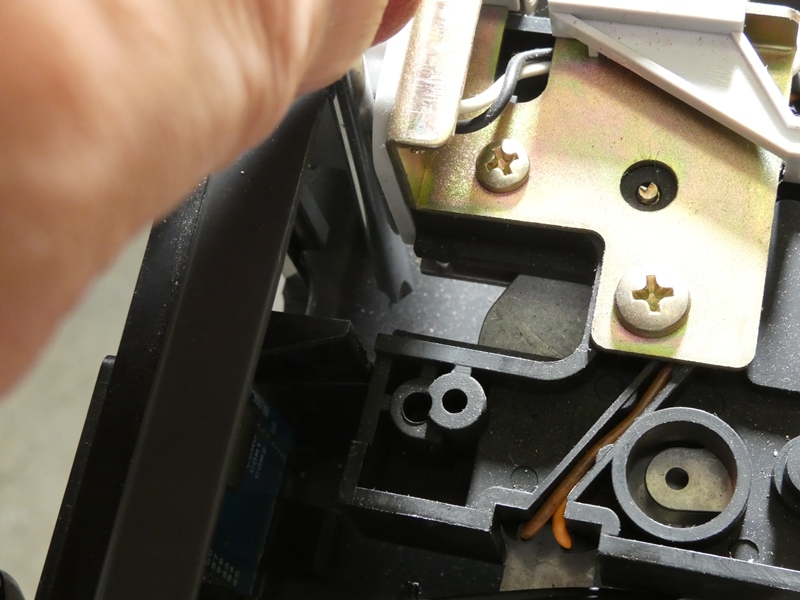

 施錠・解錠の状態は組み込まれた マイクロスイッチにより検出されます。 |
|
 マイクロスイッチの接点は経年による影響（劣化）を顕著に 受けます。接触抵抗が測定できてしまう（数オーム）ようで あれば原則的に交換です。ケミカル処理で回復させることも 可能ですが、特殊形状のマイクロスイッチで補修部品の入手が 困難な場合に限るべきです。続いて預け入れ側の施錠・解錠 機構を点検します。おおよそ取り出し側と同じつくりです。 |
||
 乾電池をセットし、預け入れ時の 施錠・解錠動作を確認してみます。 |

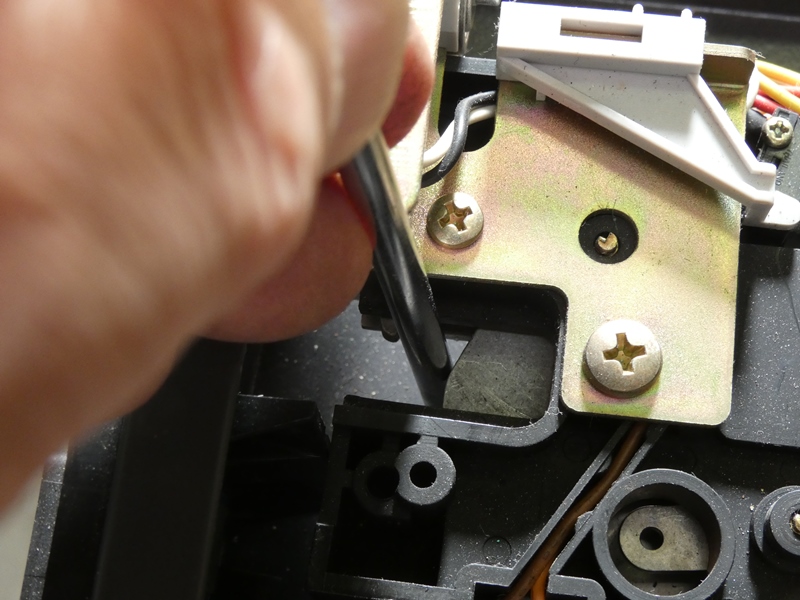

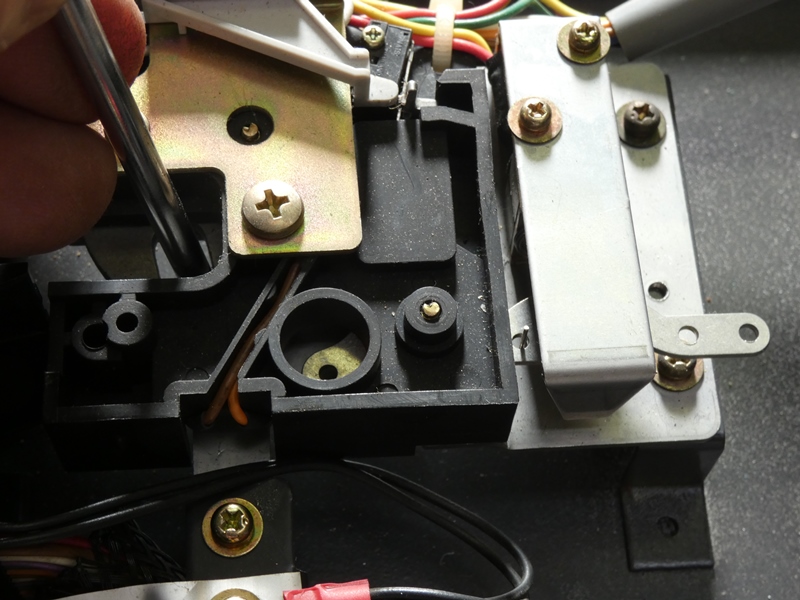

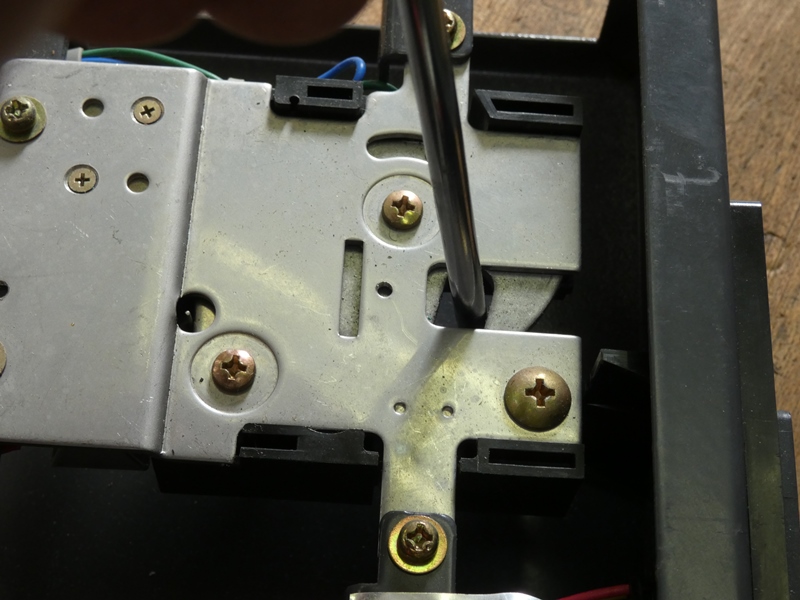

 ドライバーの先でロックのツメを 移動させ、解錠状態にします。 |
|

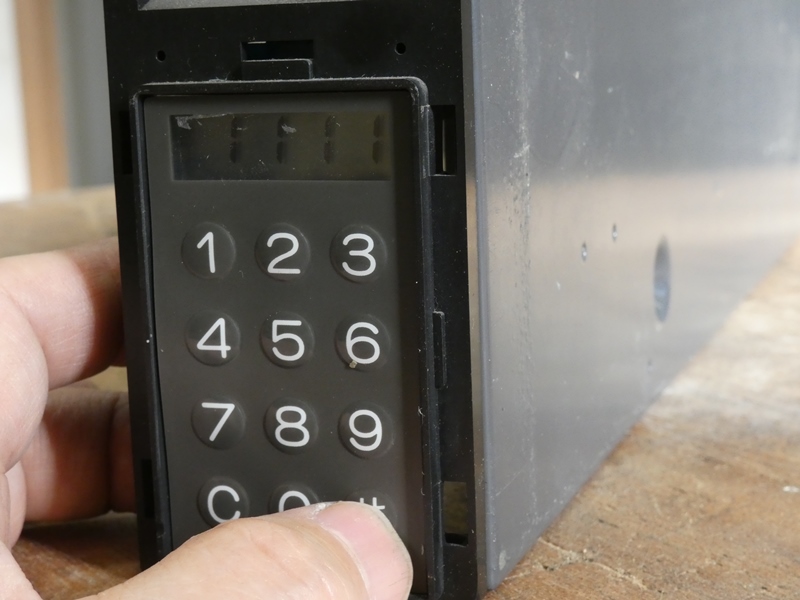

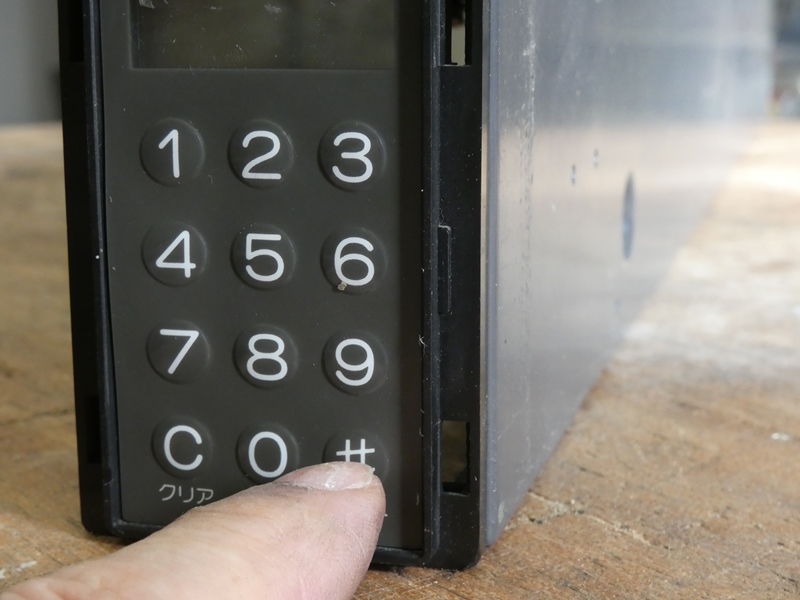

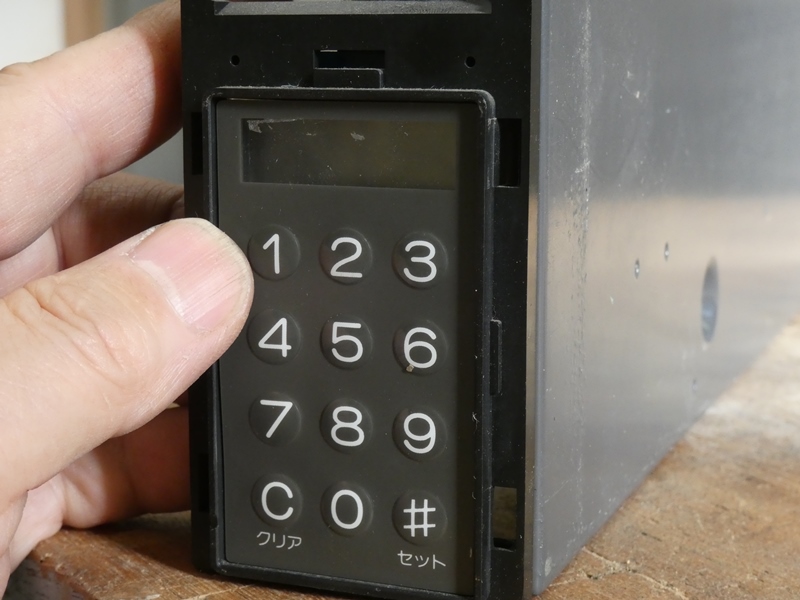

 荷物を入れ終わったものとして、預け 入れ側のキーパッドを操作します。 |

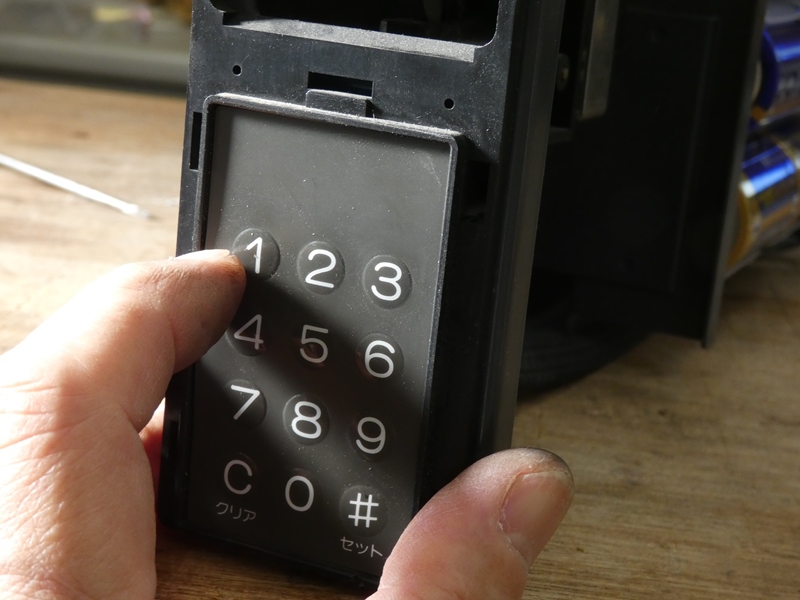

 暗証番号を入れます。仮に 「１１１１」としておきます。 |
|
 「＃」を押すとソレノイドが動作し 施錠が完了するはずですが、 |
 本来はドアが閉まることでツメが押し戻され ます。ここではドライバの先で戻します。 |
|

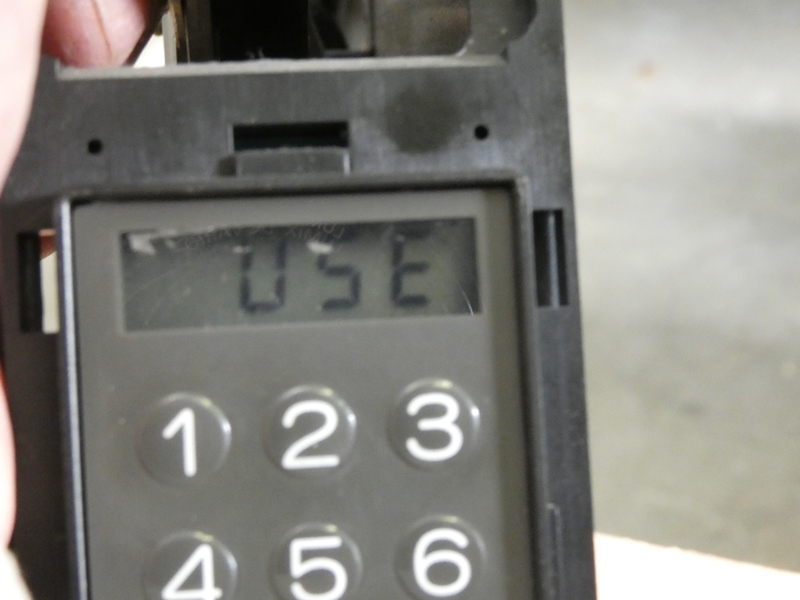

 ここでソレノイドが動作してツメにロックが かかり、表示器が「USE」になります。 |
 ロックされているのでツメを動かすことはできません。 非常用の赤レバーを操作すれば強制的に解除できます。 |
|
 取り出し側に戻ると、ツメは ロック状態にあります。 |
 ここで、キーパッドから先ほどの 暗証番号「１１１１」を入れます。 |
|
 「＃」を押すとソレノイドが動作し、 ツメのロックが解除されます。 |

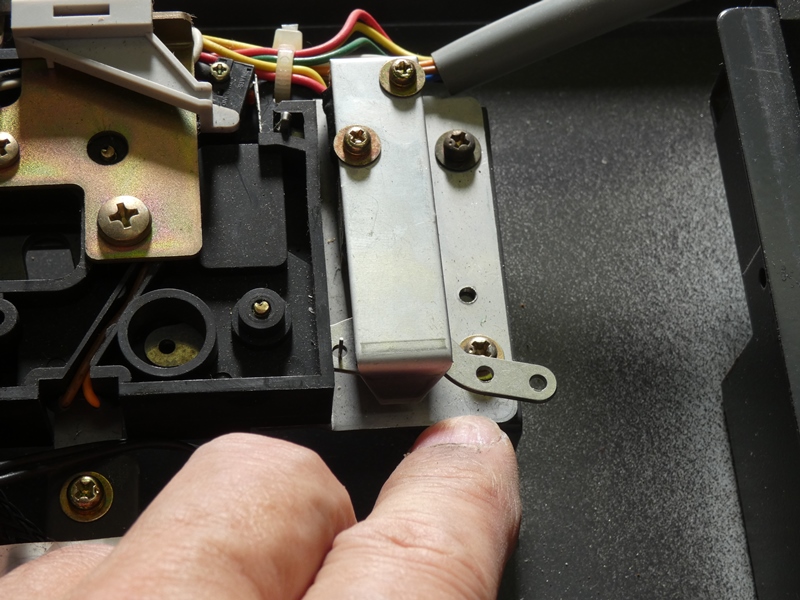

 ソレノイドに直結するこのレバーの 位置で、施錠・解錠が分かります。 |
|

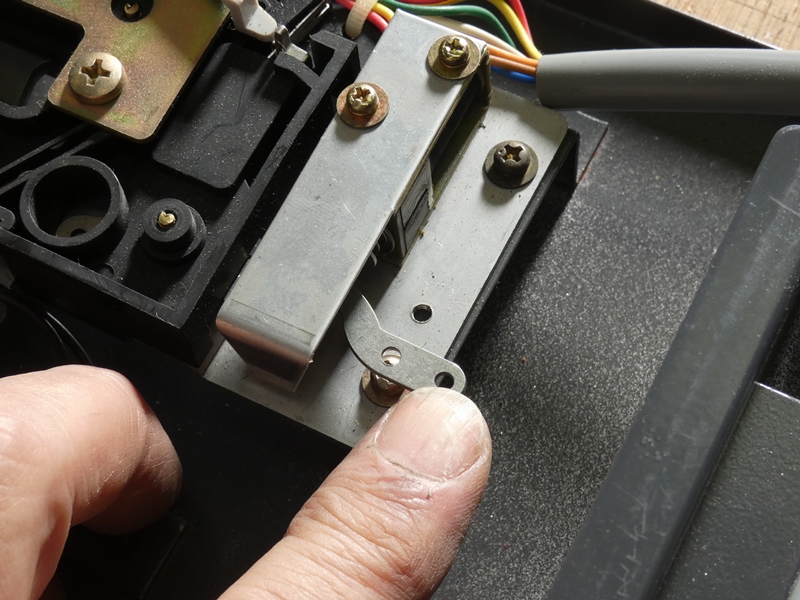

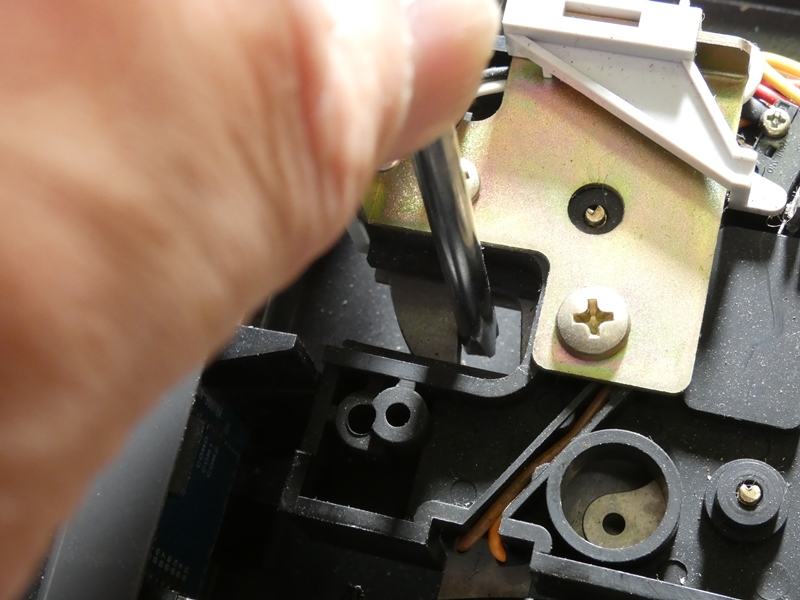

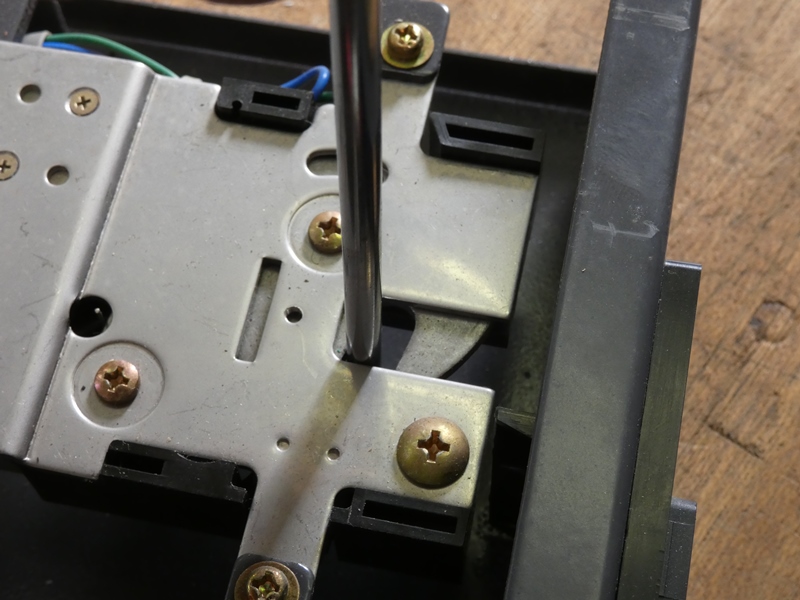

 ドライバの先でツメの 位置を移動させます。 |
 解錠された状態なので、ツメのロックを 解除する位置に簡単に移動できます。 |
|
 荷物を取り出したものとして、 ツメを逆方向に移動させます。 |
 簡単に移動できますが、ロック位置に来ると ソレノイドが作動してツメをロック（施錠）します。 |
|
 施錠・解錠を作動させるソレノイドは、預け入れ側・取り出し側ともに 正常です。施錠・解錠を検知するマイクロスイッチに、接点不良などの 問題がない限り錠前装置は正常に動作します。もちろん制御基板が 機能していることが前提です。マイクロスイッチの動作を入念に点検し 預け入れと取り出しの操作を繰り返します。乾電池も新しくします。 |
||

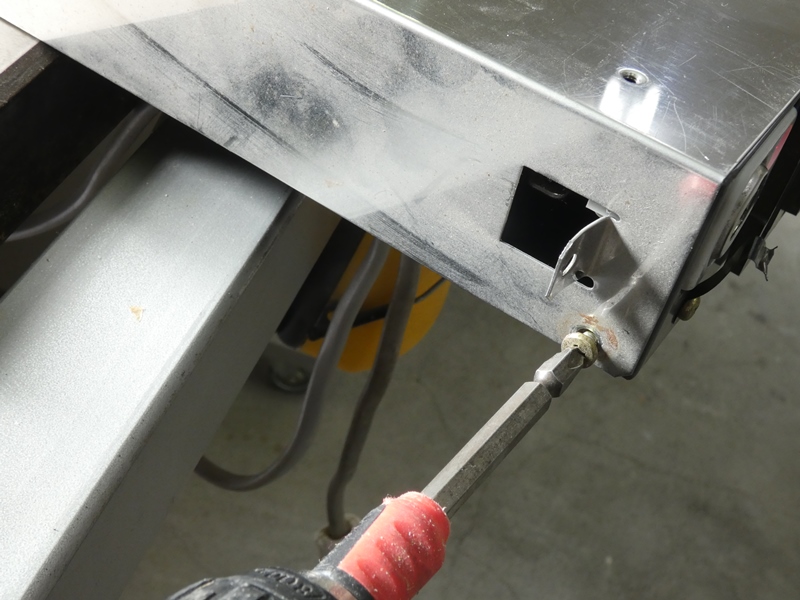

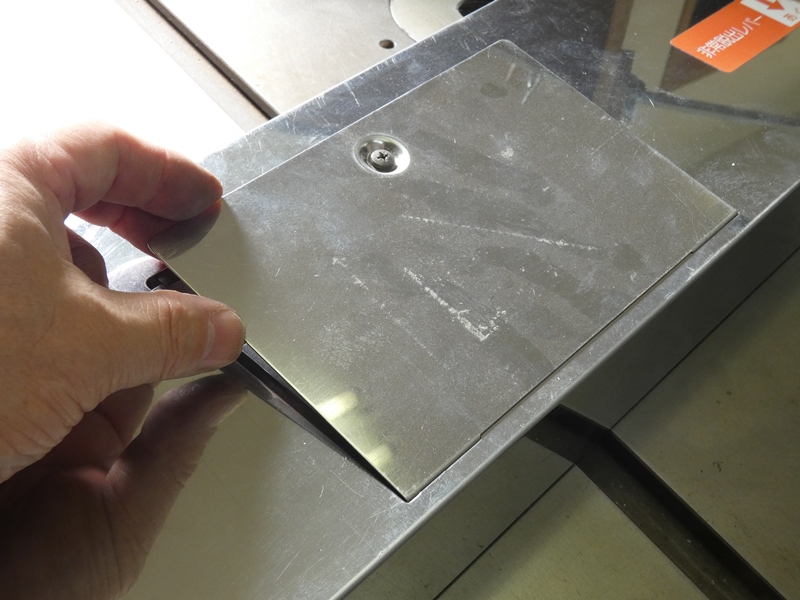

 金属製カバーに収められていますが、設置場所は ほぼ屋外です。スイッチ類には厳しい環境です。 |

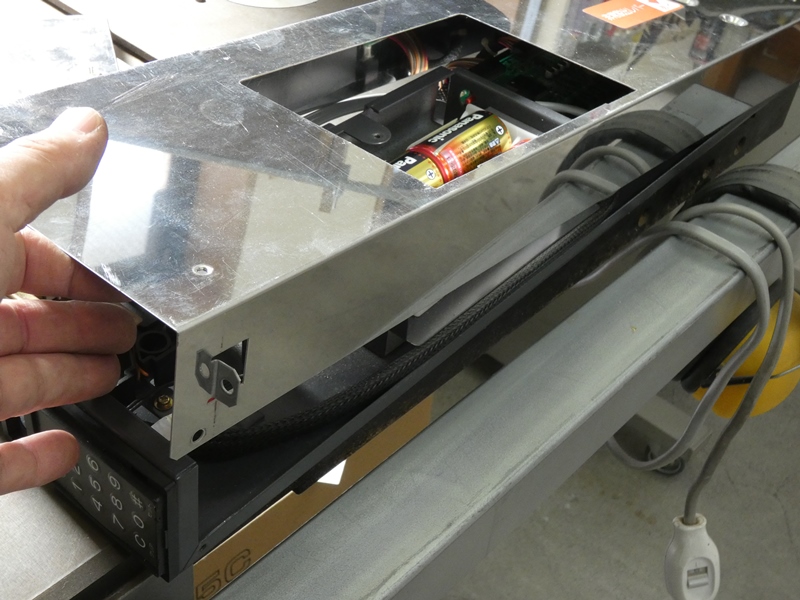

 乾電池ホルダのカバーも取り付けます。 後は現場に戻り取り付けるだけです。 |
|
 日を改め再び現場の横浜へ向かいます。乾電池ホルダの金具腐食や マイクロスイッチの接点劣化など、故障の原因はどう考えても軽妙な 範囲にとどまります。対して、マンション住人の方々の長年にわたる ご不便を思うと不憫であり残念です。もう少しだけご辛抱下さい。 |
||
|
||
