・ＷＭＳに続きＡＷＭのＢＴ化（２０２４．２．２５）

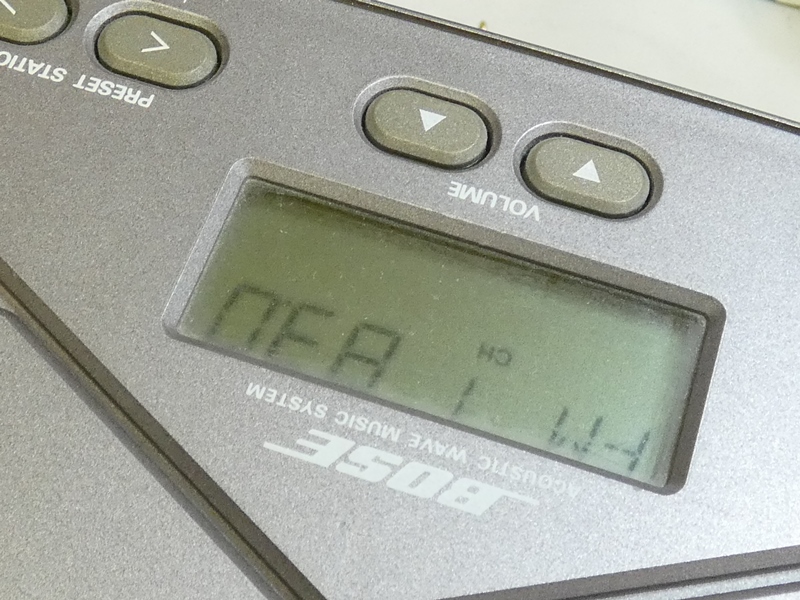

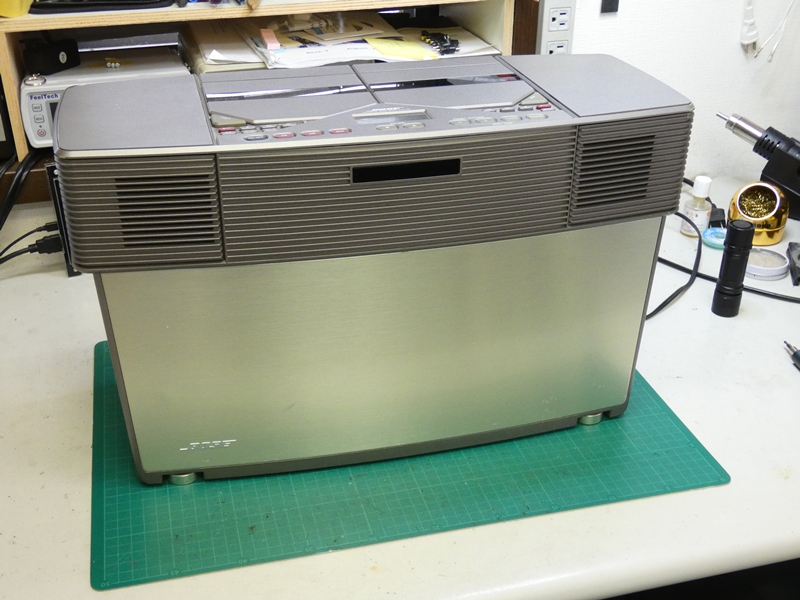

ＢＯＳＥ社レシーバーＷＭＳのＢｌｕｅｔｏｏｔｈ化の記事を掲載して以来、数件のお問い合わせやご用命をいただいています。同じ記事をご覧になったと思いますが、ＡＷＭ（ＡｃｃｏｕｓｔｉｃＷａｖｅＭｕｓｉｃＳｙｓｔｅｍ）をＢＴ対応にできないかご依頼がありました。ＣＤを正常に再生できなくなり、ピックアップを交換する際にもし可能ならば・・というお話です。
ＡＷＭ用のピックアップＲＥＡ－０１５０ＩＣは現在国内にはほとんど在庫がないようです。	海外に発注したピックアップが到着するまでＢＴ化の作業を先に進めておきます。

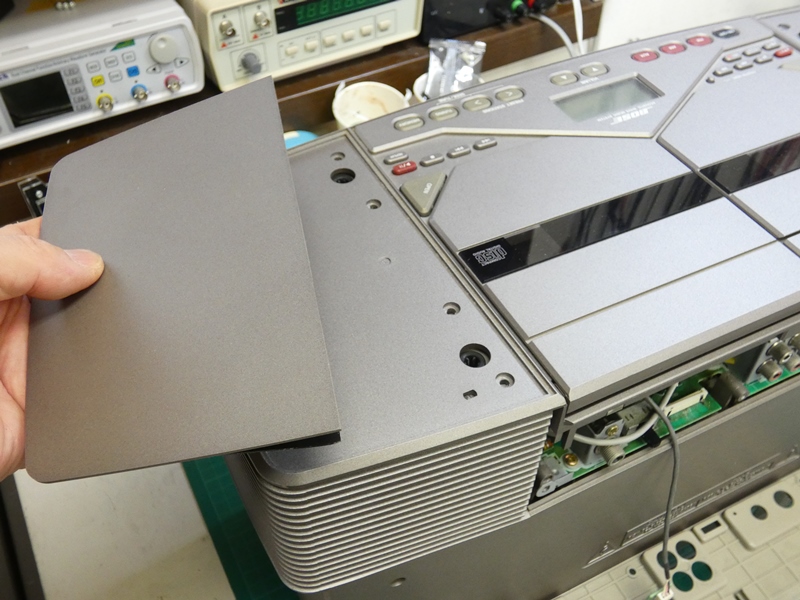

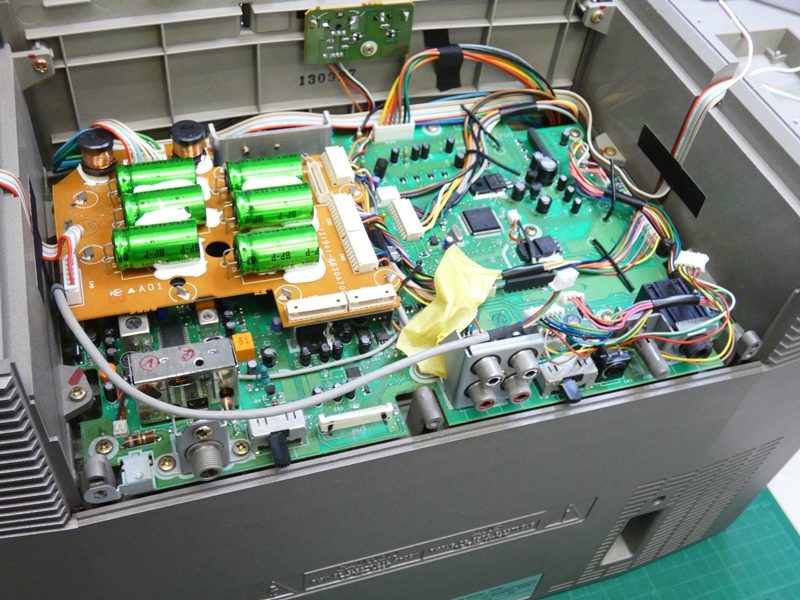

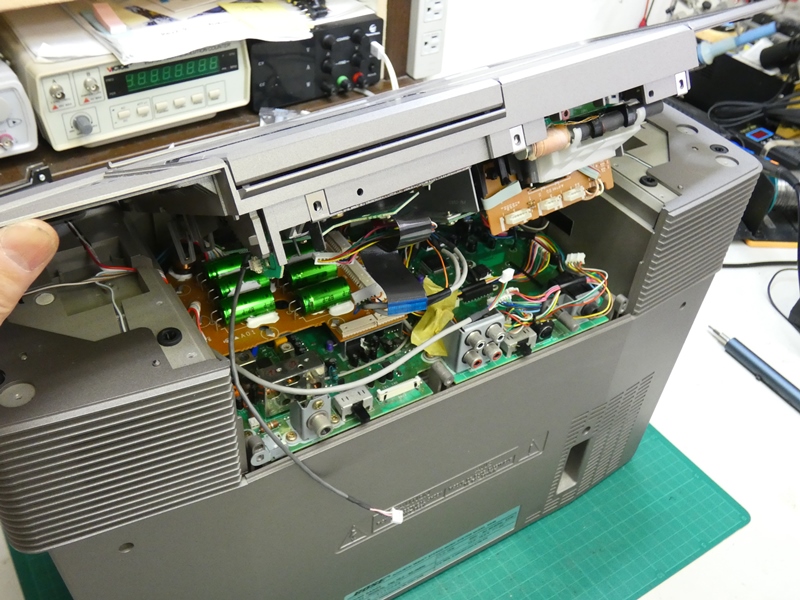

この頃のＡＷＭは回路基板や配線が洗練されておらず、分解に手間がかかります。	ＢＴモジュールの信号をどこから入力するか検討します。

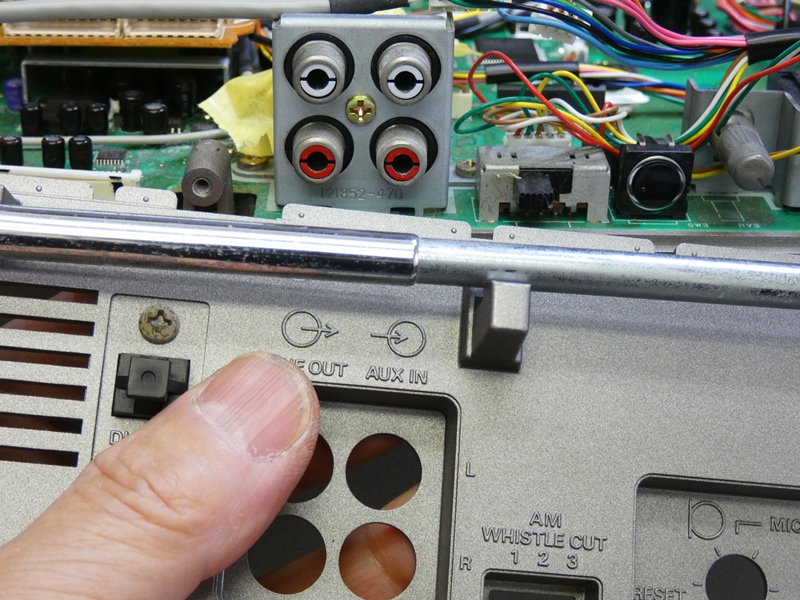

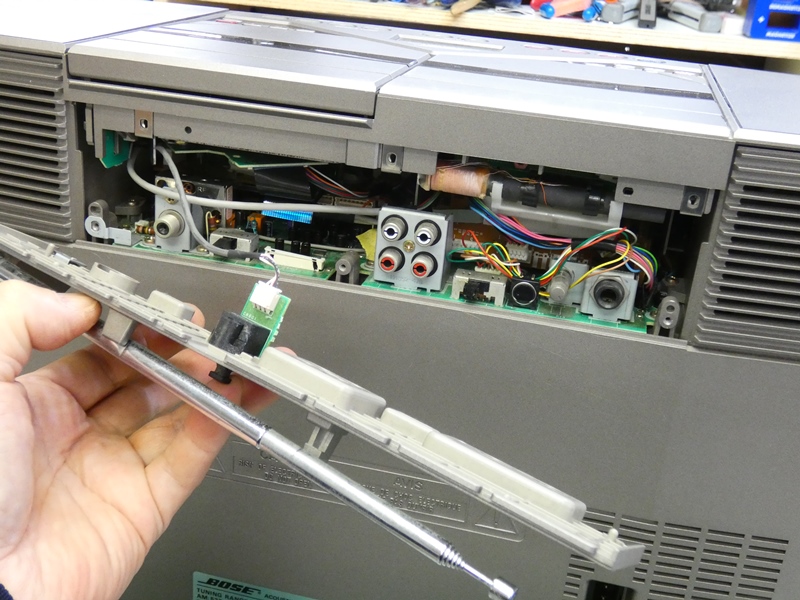

入出力の考え方はＷＭＳと共通しているようで、結局ＡＵＸしか選択肢がありません。	背面パネルにＲＣＡジャックが出ており、右側の上下ジャックがＡＵＸ入力のＬ・Ｒです。

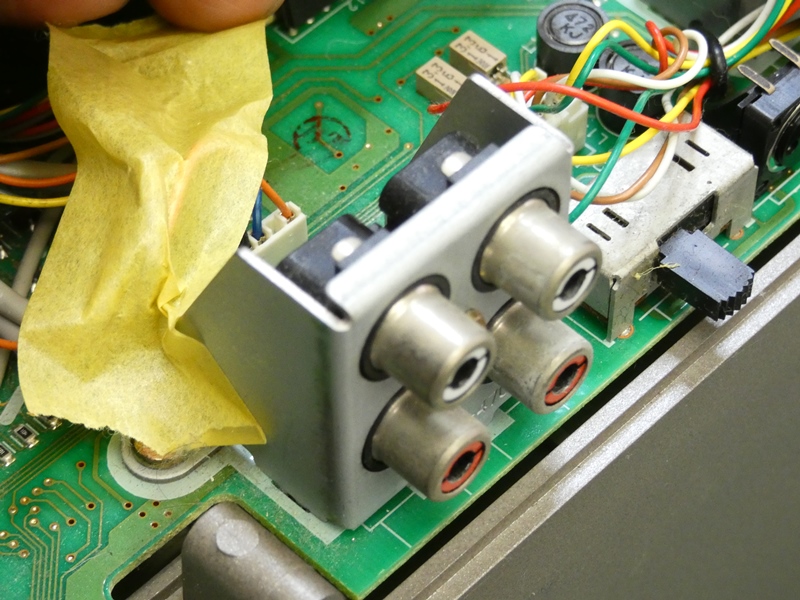

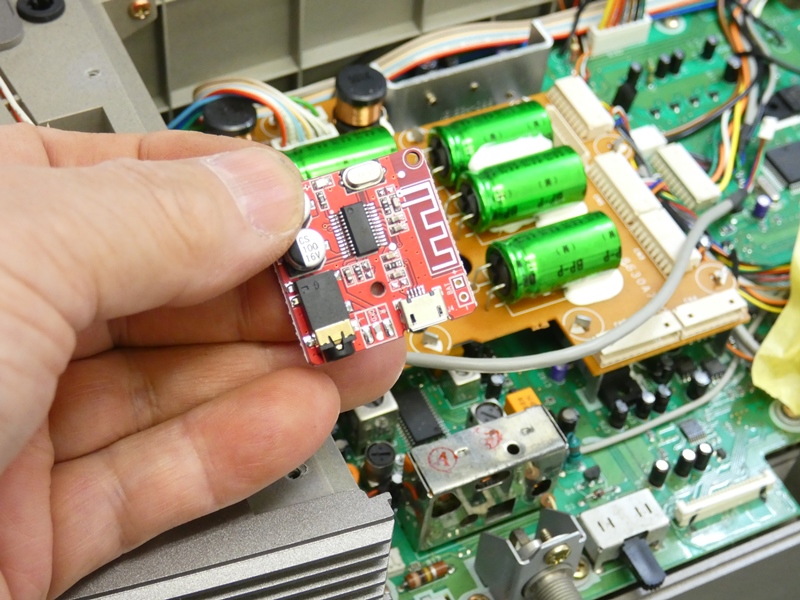

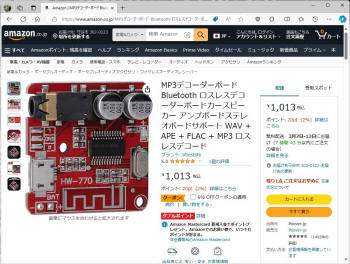

基板実装用のジャックで、配線はメイン基板の裏側に出ているようです。	ＷＭＳでも使用したＢＴモジュールです。十分な性能と使いやすさに加え、このサイズです。

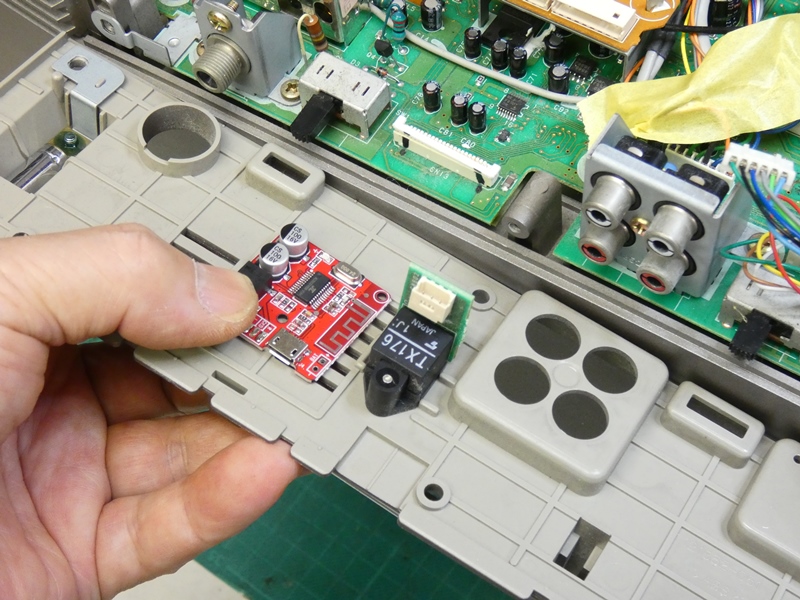

この１月にアマゾンで４個１０００円以下でしたが、現在は、何と１個で１０００円を超えています。	このモジュールをどこに収めるかです。例えば、背面パネルの内側に取り付けられそうなスペースがあります。

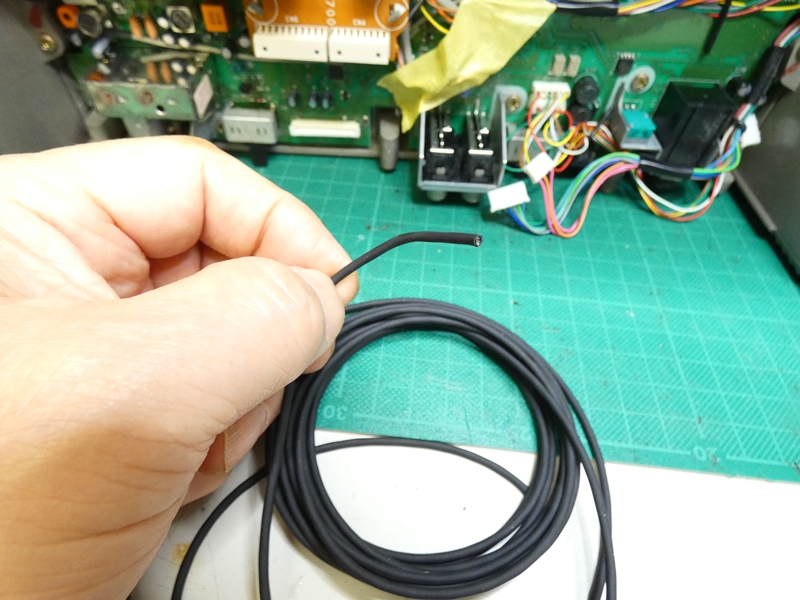

ですが、本体・背面パネル間をケーブルが行き来することになります。取り付け場所は後で再検討します。	取りあえずＡＵＸに信号を送り込むケーブル（２芯シールド線）を接続します。

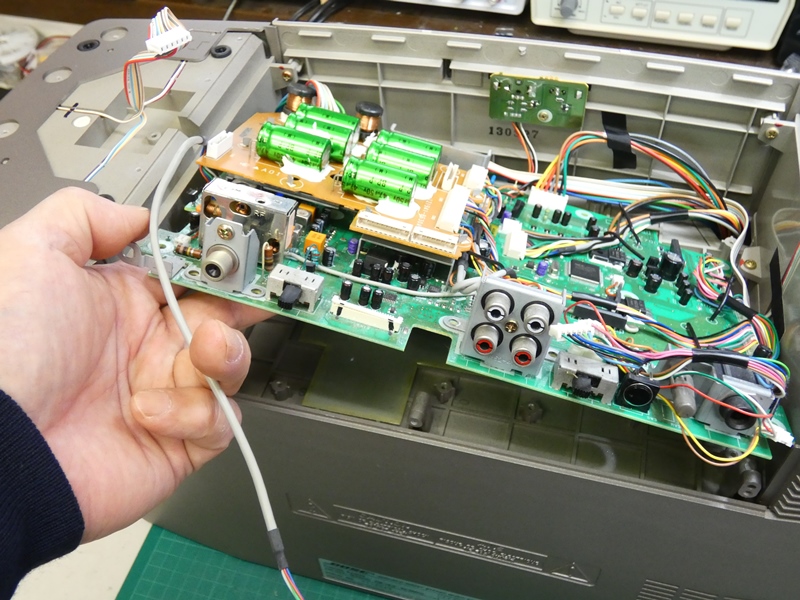

ＡＵＸ端子はメイン基板の裏側に出ているので、基板を外して裏返します。	ＡＵＸ用ＲＣＡジャック取り付け場所の近くです。

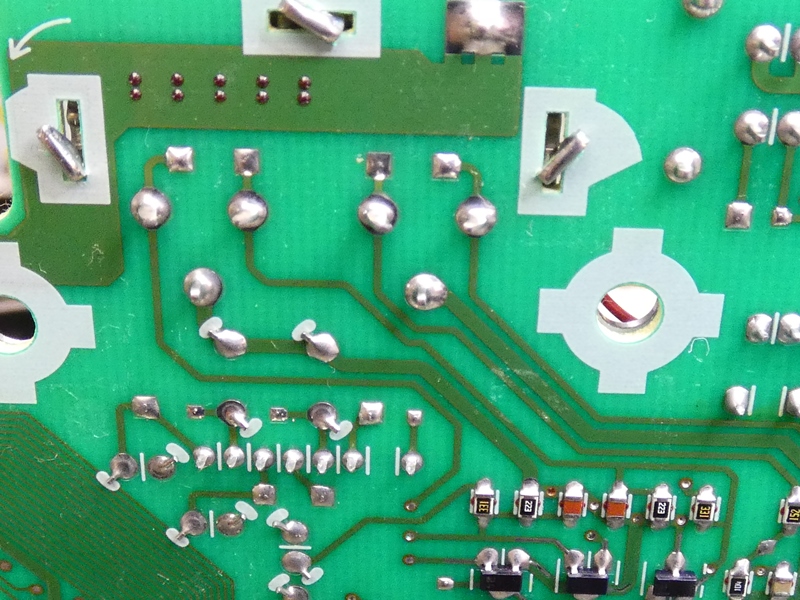

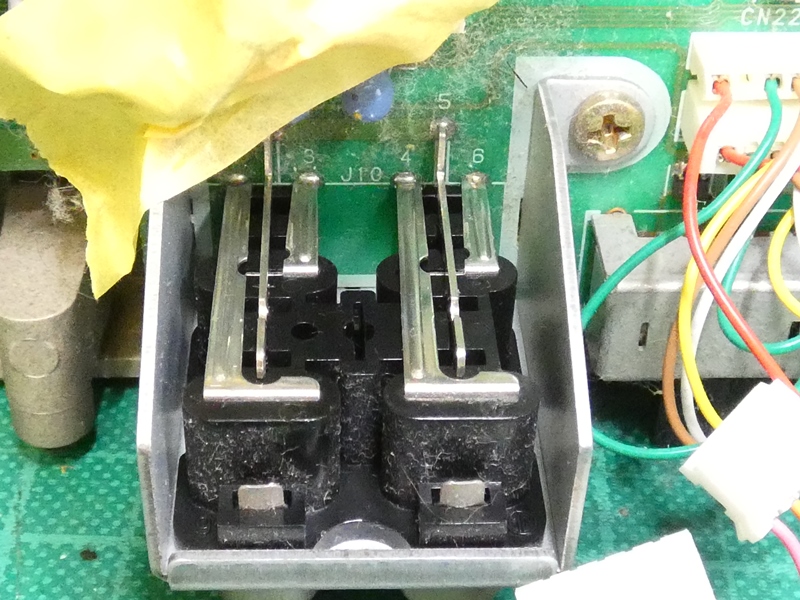

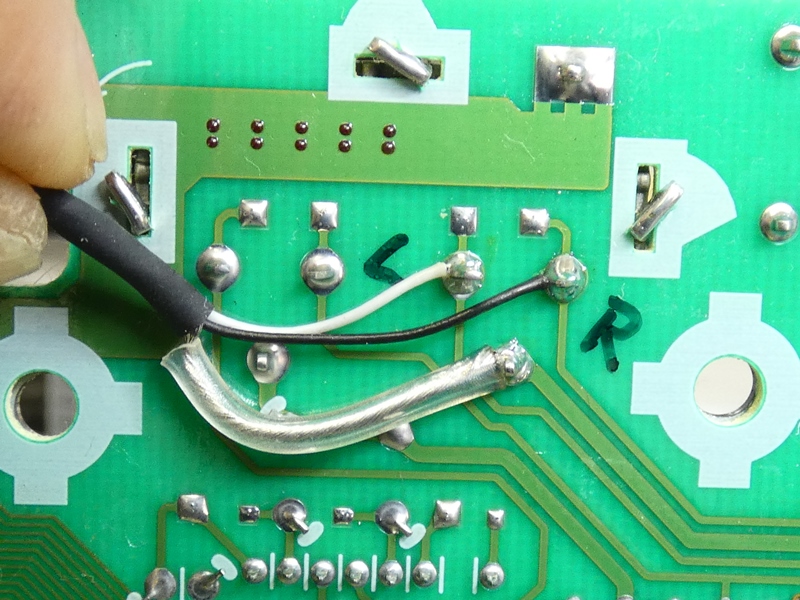

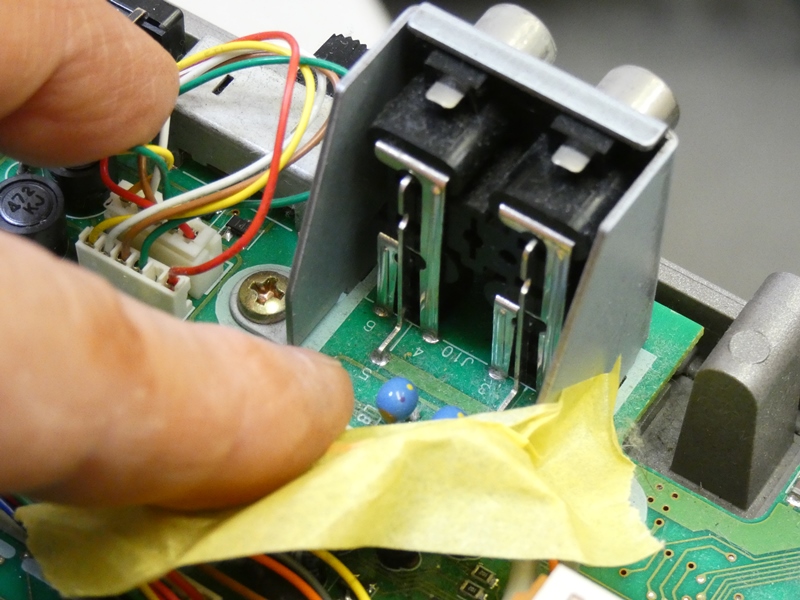

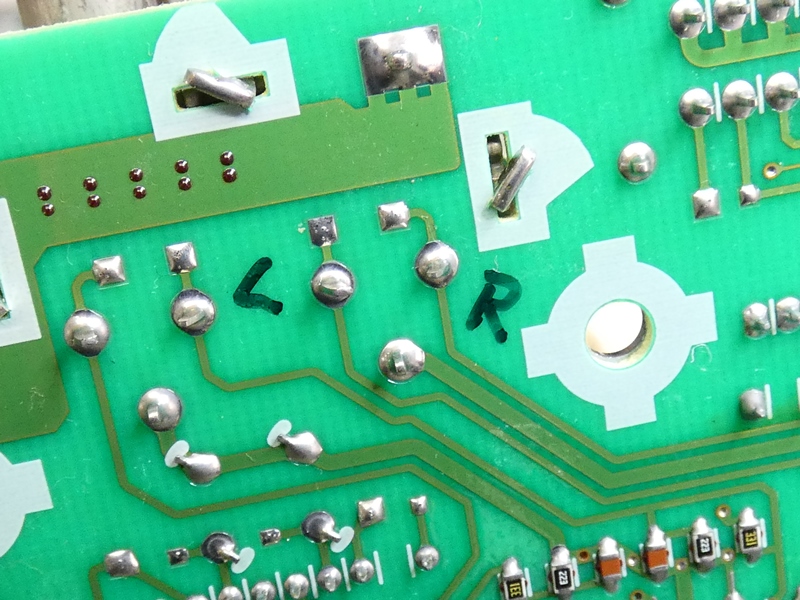

表側ＲＣＡジャックの端子配置と位置を確認します。	アースを挟んでＬチャンネルとＲチャンネルが並んでいます。

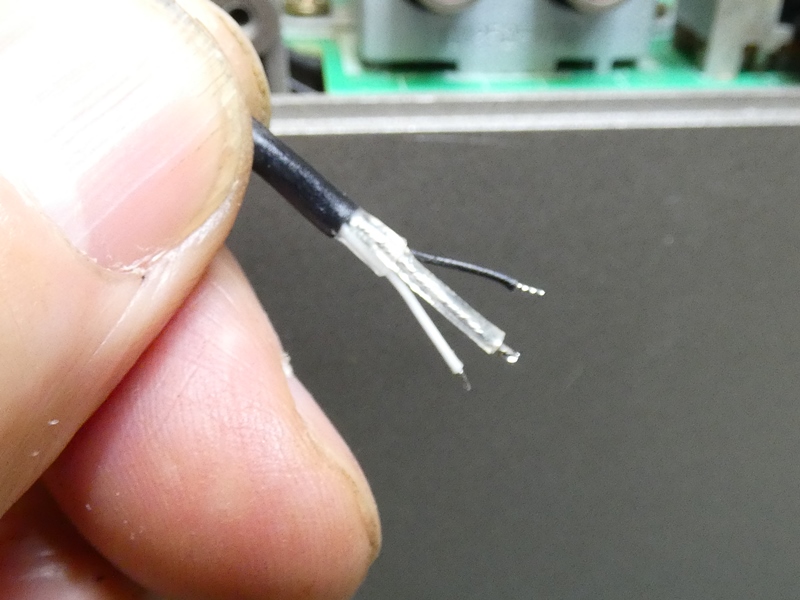

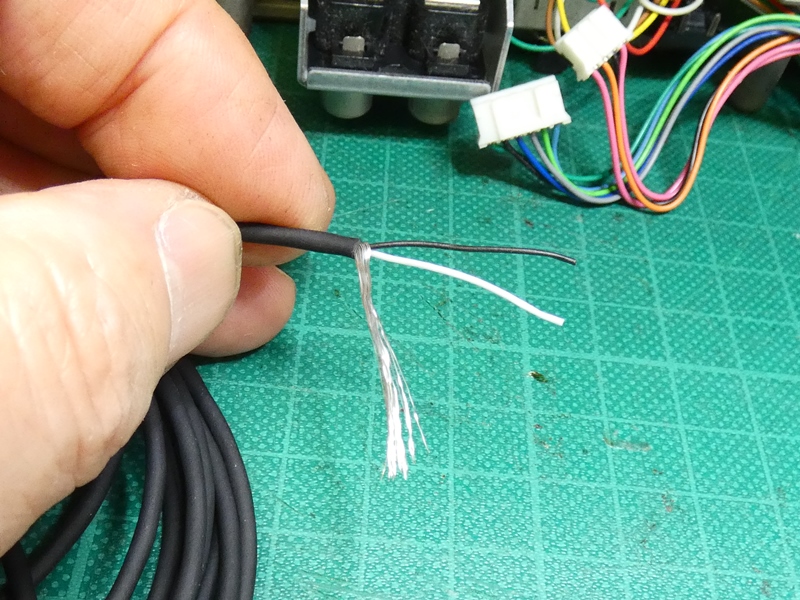

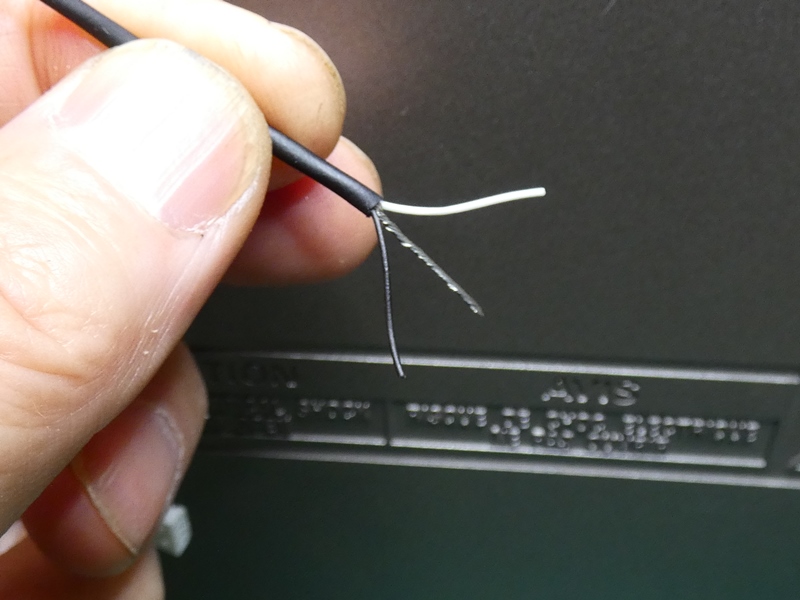

２芯シールド線の末端を処理します。シールド網線は束ねて熱収縮チューブで保護します。	それぞれを端子に半田付けします。アースはノイズ混入の有無を見て必要ならば変更します。
次に電源をどこから取るか検討します。本体底部の電源ユニット（これがまた故障が多い）から、何通りかの電圧がコネクタを介して供給されています。

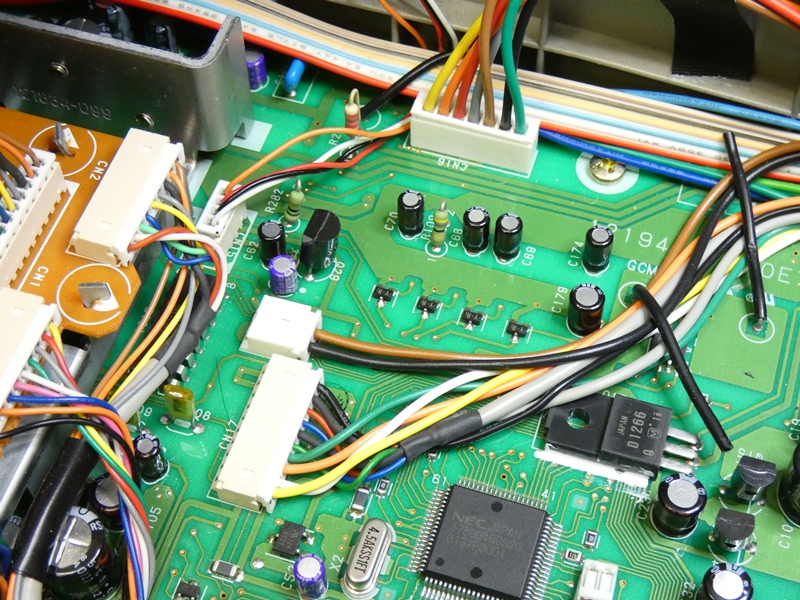

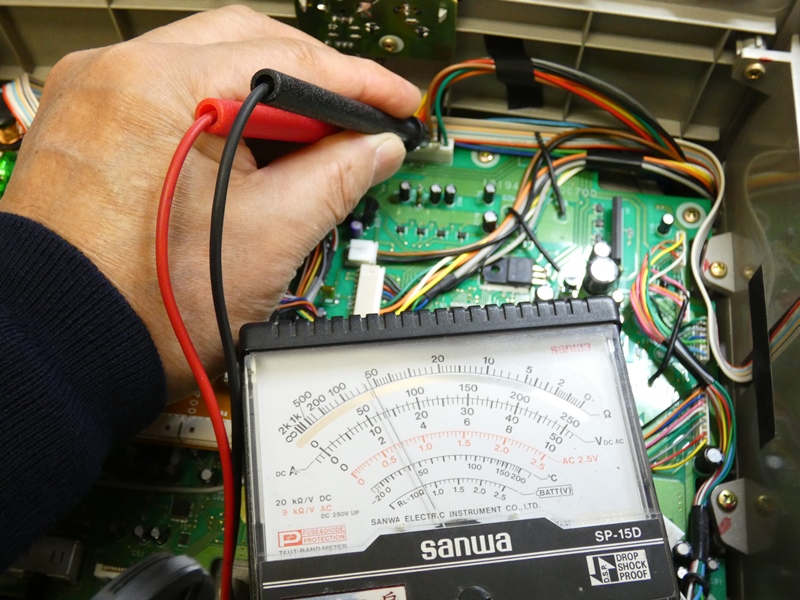

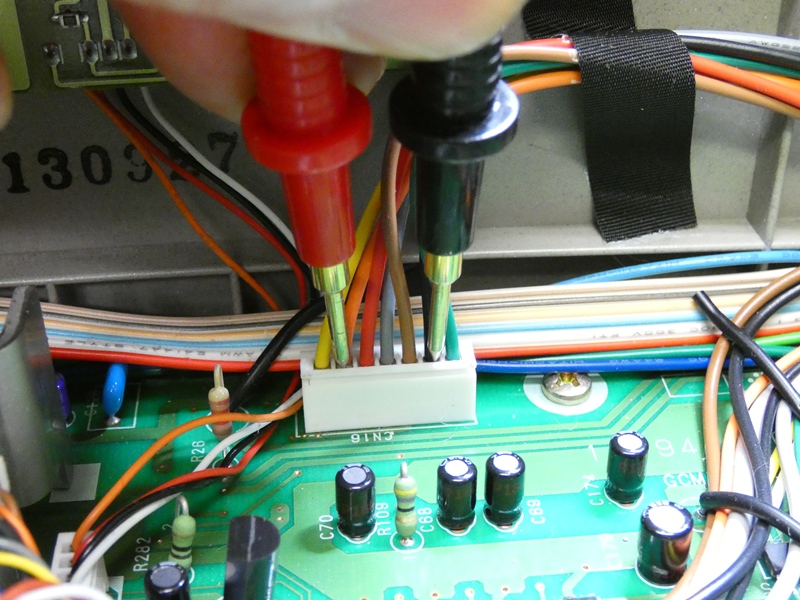

メイン基板のＢ電源から適当な電圧を探します。ＢＴモジュールは＋５Ｖで動作します。	オレンジの配線に整流を経た１４Ｖほどの直流が来ています。

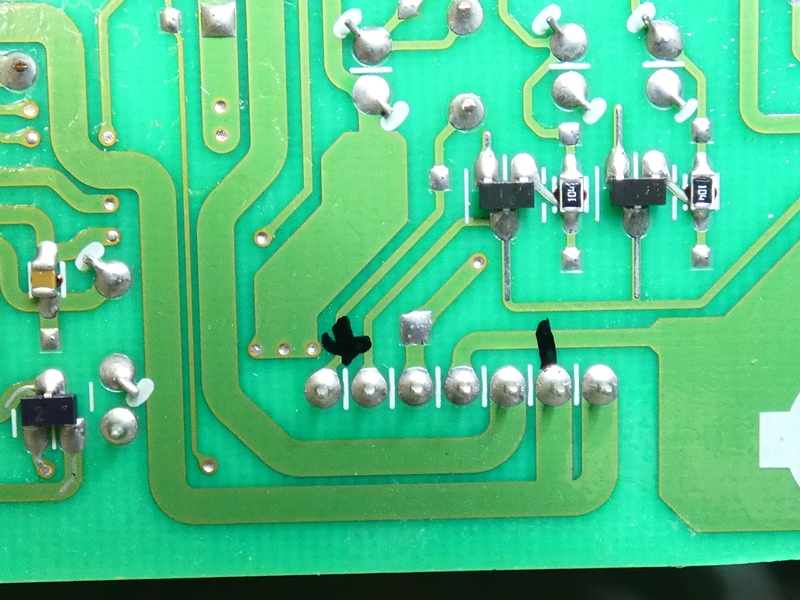

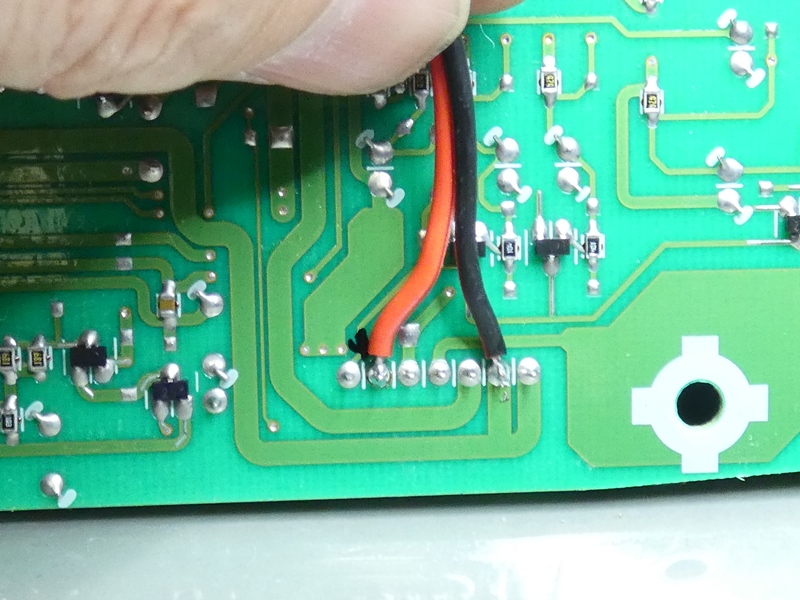

コネクタの裏側を確認します。取り出すのはわずか数ｍＡなので電圧降下など影響はまずないでしょう。	コネクタの端子から電源の＋・－を引き出します。

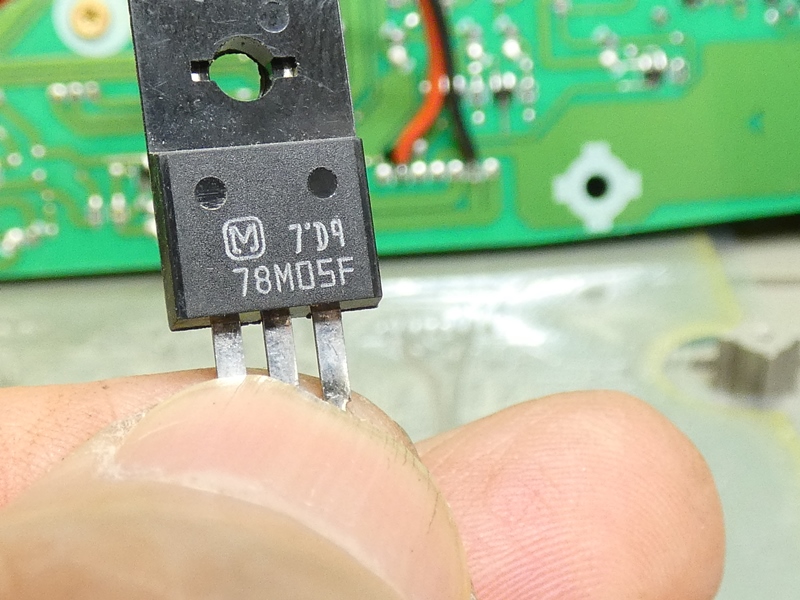

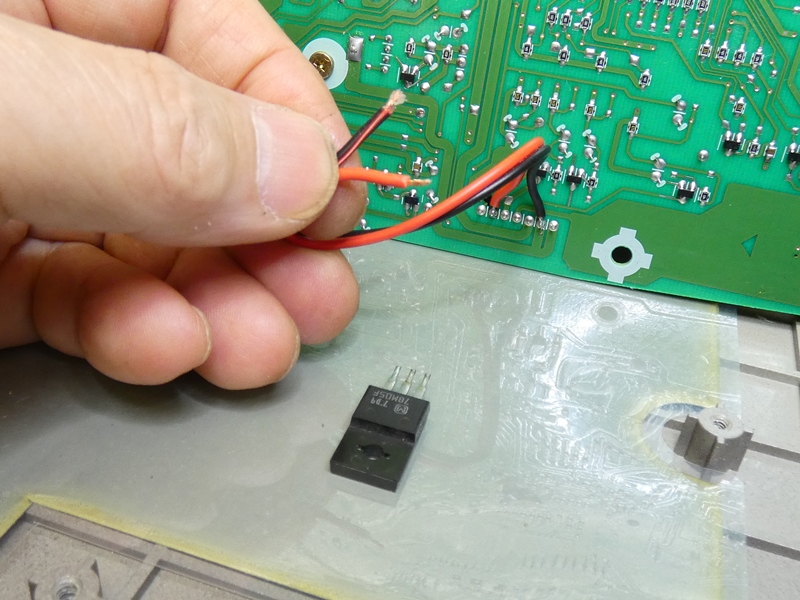

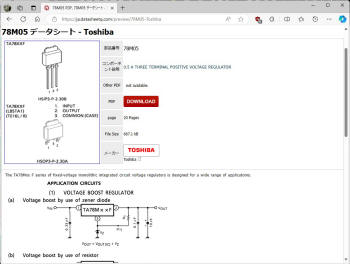

定電圧電源ＩＣ「７８Ｍ０５Ｆ」を使い簡単に＋５Ｖを作り出します。	７８Ｍ０５のデータシートを確認します。入出力両側にコンデンサを入れたいところですが、実装が厄介です。

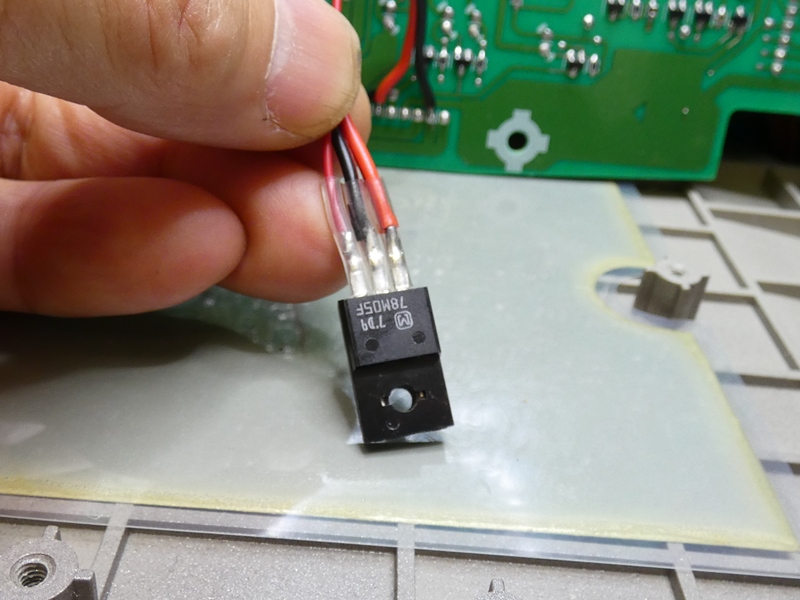

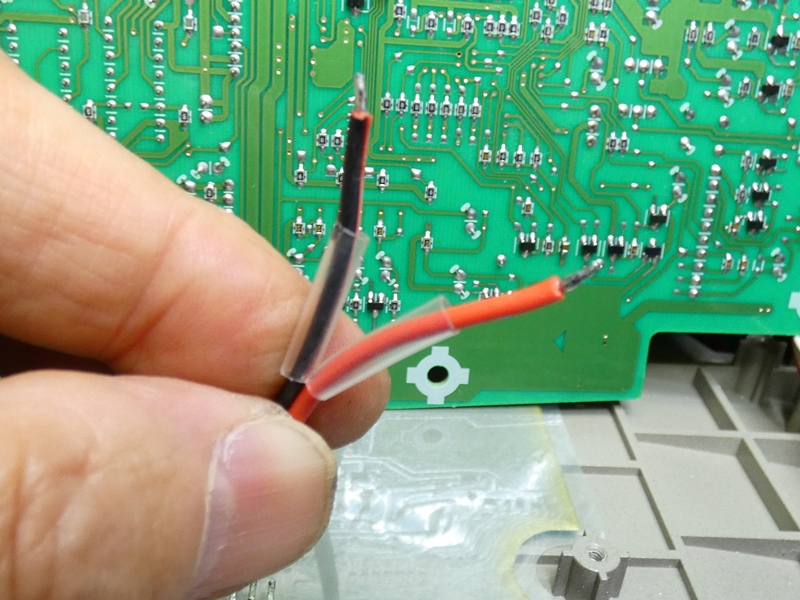

定電圧ＩＣ（レギュレータ）はメイン基板下側、本体スピーカーボックスの天井に取り付けます。	電源を引き出したコード末端を処理します。熱収縮チューブを深めに通しておきます。

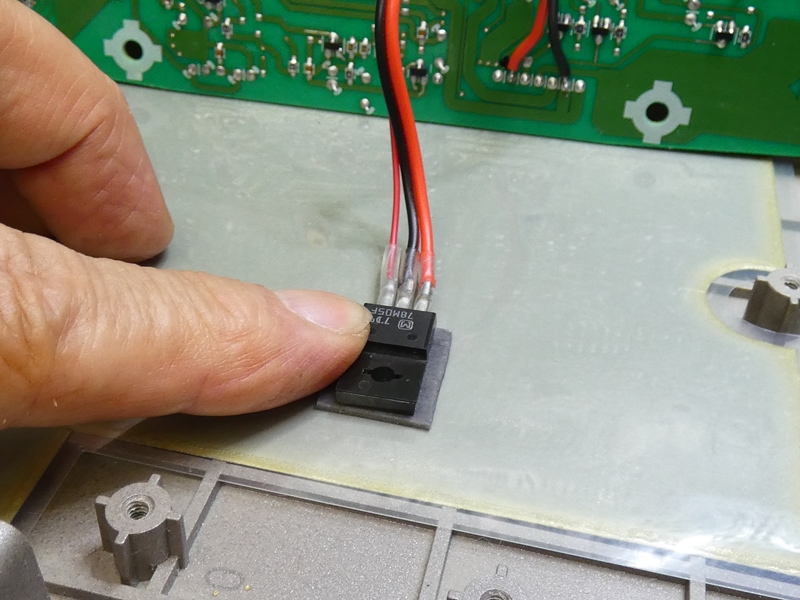

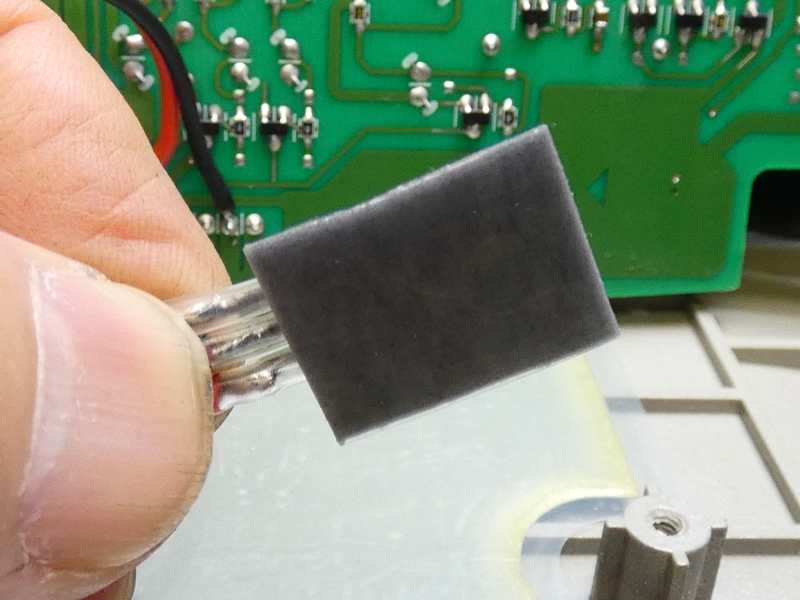

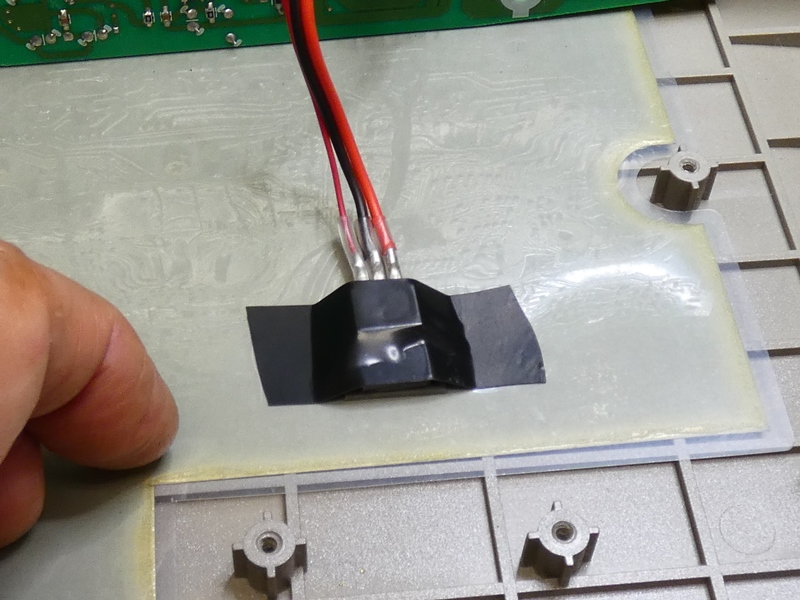

コードを接続してレギュレータの端子を熱収縮チューブで完全に覆います。	裏側に強力両面テープを貼り付け、
本体の天井に固定します。数ｍＡなので発熱・放熱の心配もないでしょう。	念のために上からビニルテープを貼り、メイン基板との接触に備えます。

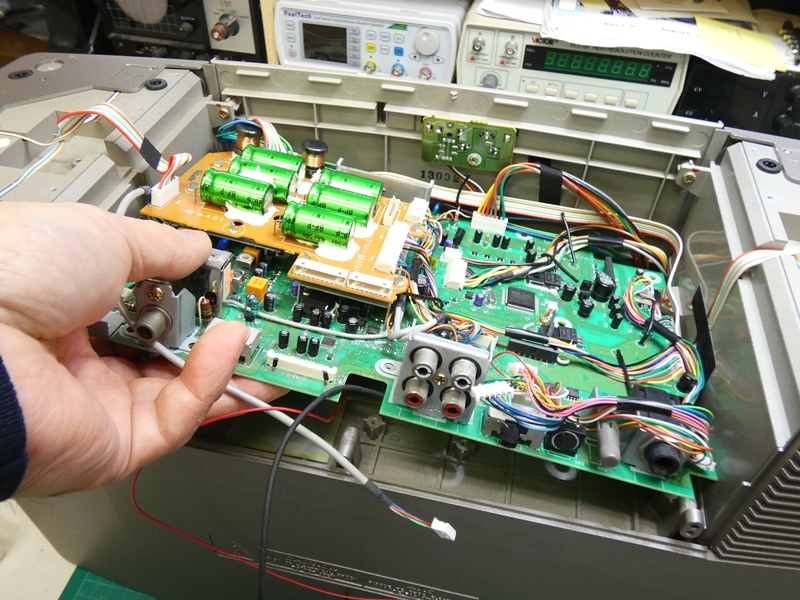

音声信号、電源とも配線を引き出したところでメイン基板を元に戻します。後継機種のＡＷＭＳⅡあたりでは、基板もケーブル類も見事に整理されてすっきりするのですが。

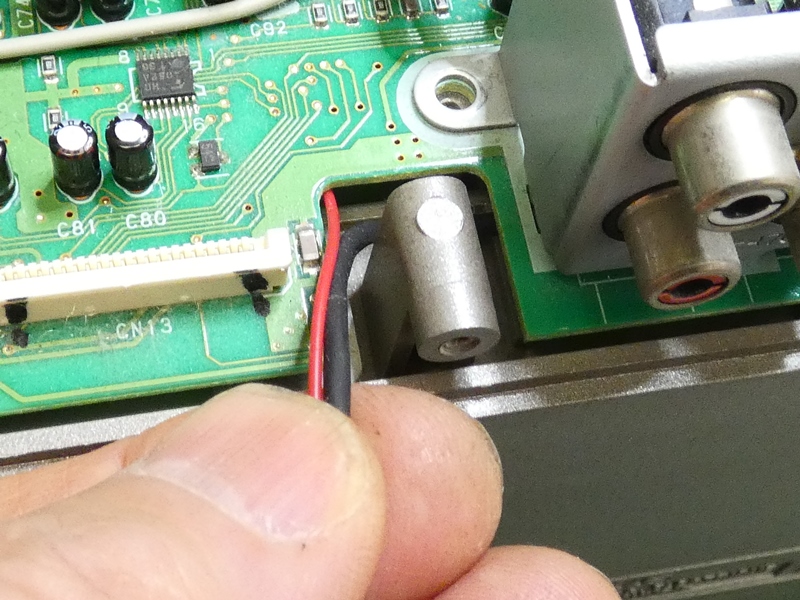

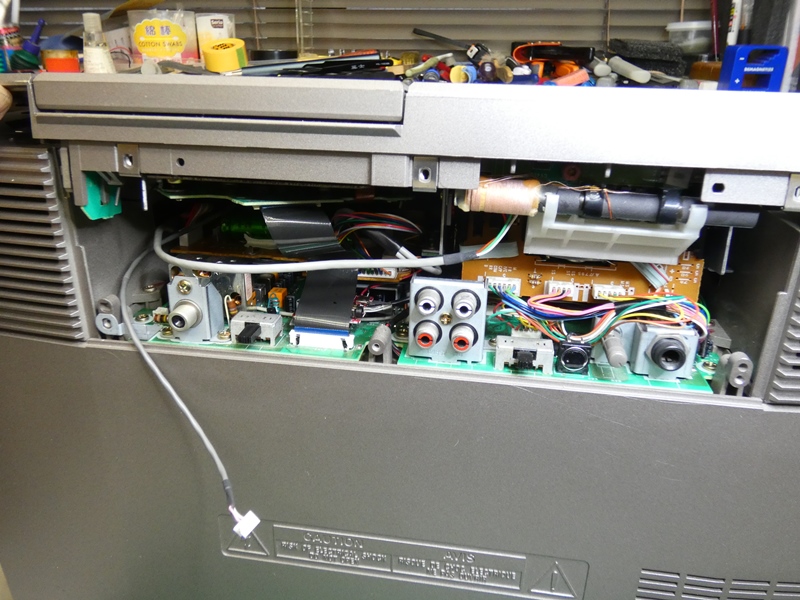

背面パネル取り付け用ネジ受けとの干渉を避けるため、メイン基板の一部に切り欠きがあります。その隙間に音声信号・電源コードとも通します。後はどこかにＢＴモジュールを組み込むスペースを確保するだけです。

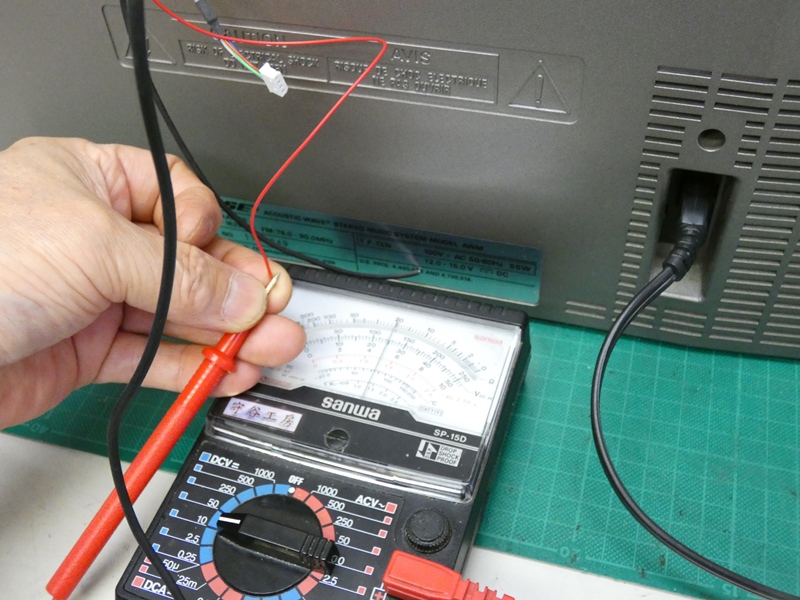

この時点で何か大きなミスをしでかしていないか確認します。	本体の電源を入れ、各部が正常に動作するか、レギュレータの出力に５Ｖが出ているか確かめます。

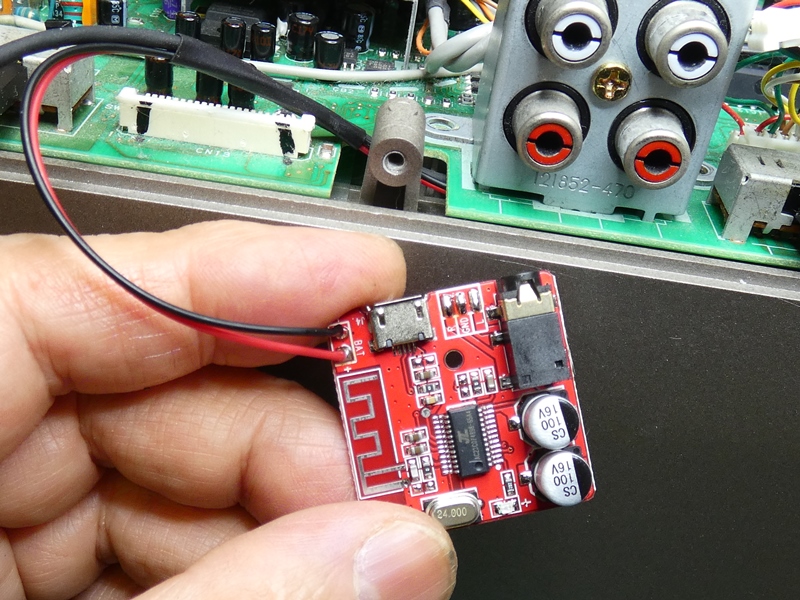

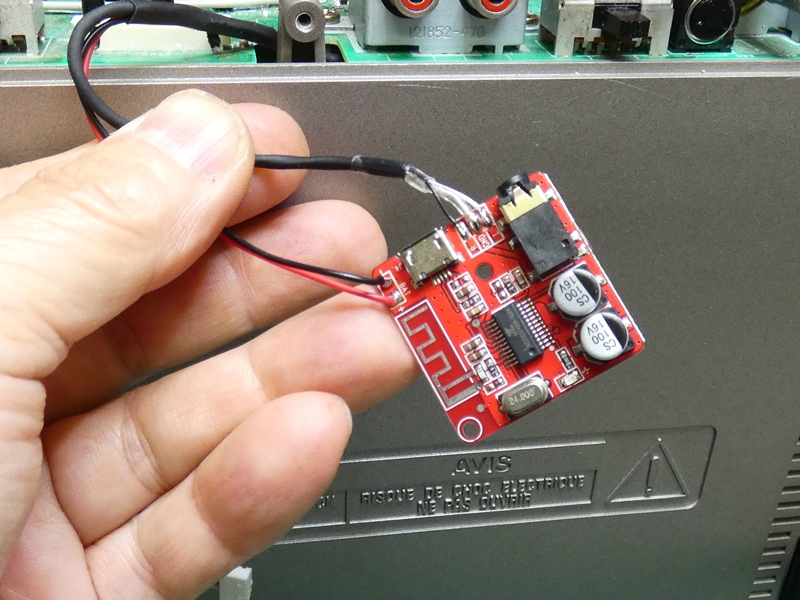

先にＢＴモジュールに電源配線を接続します。基板上の青ＬＥＤが点灯しているので正常です。	次にＡＵＸへ音声信号を送り出す２芯シールド線を接続します。

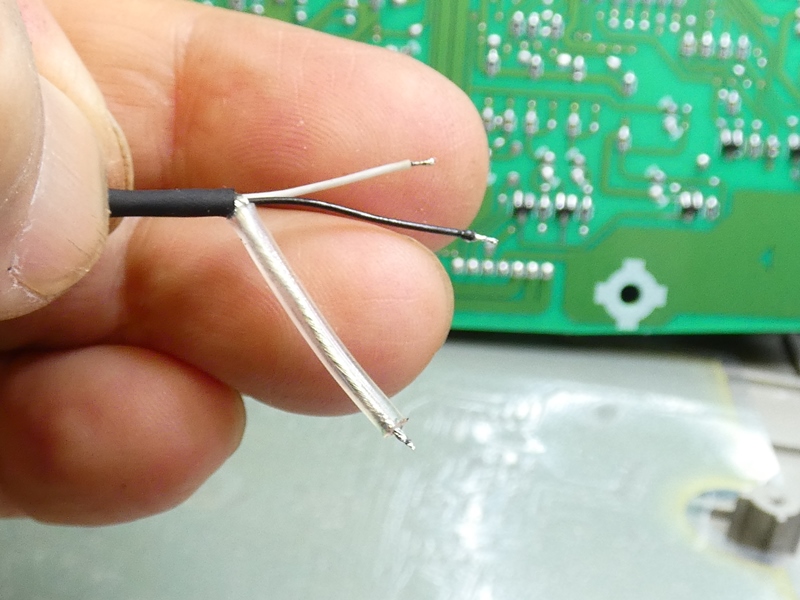

先端を処理し、シールド網線に熱収縮チューブを被せます。	ＢＴモジュールに接続します。デジタルデバイスとはいえ、ループを形成しないようアースポイントを選びます。

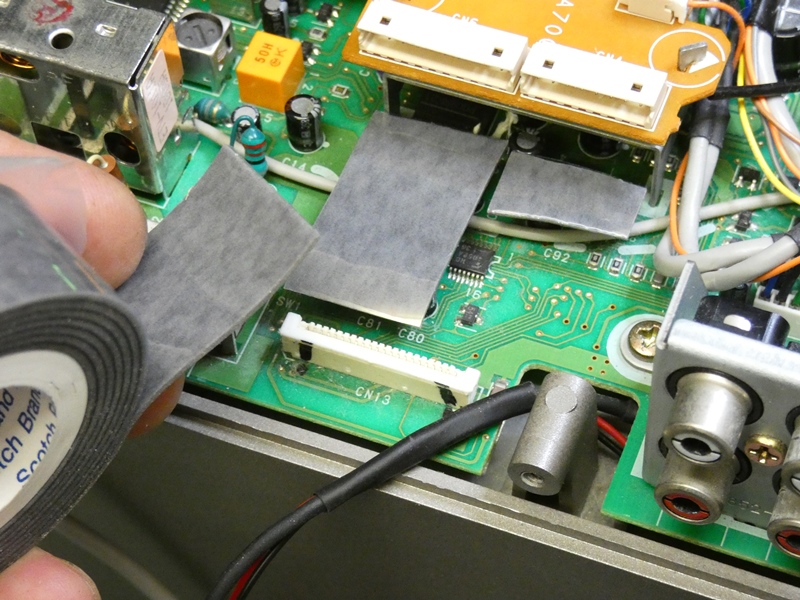

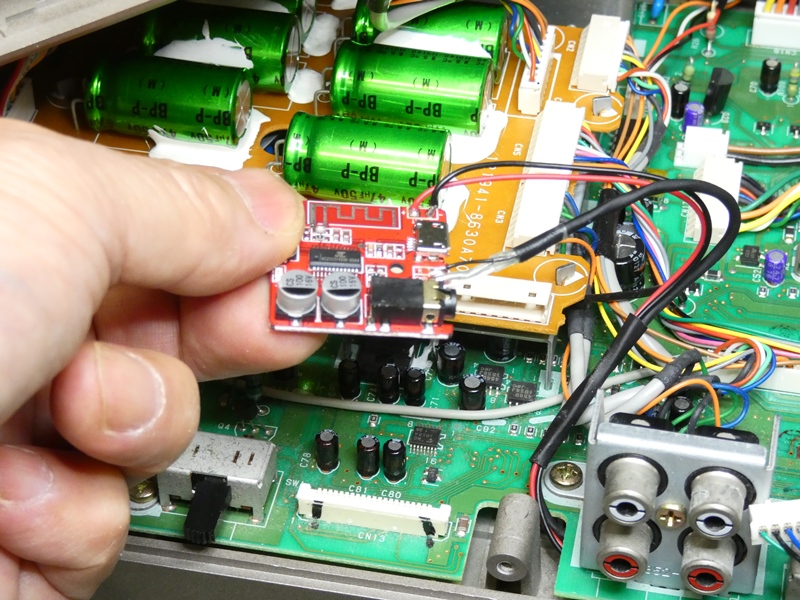

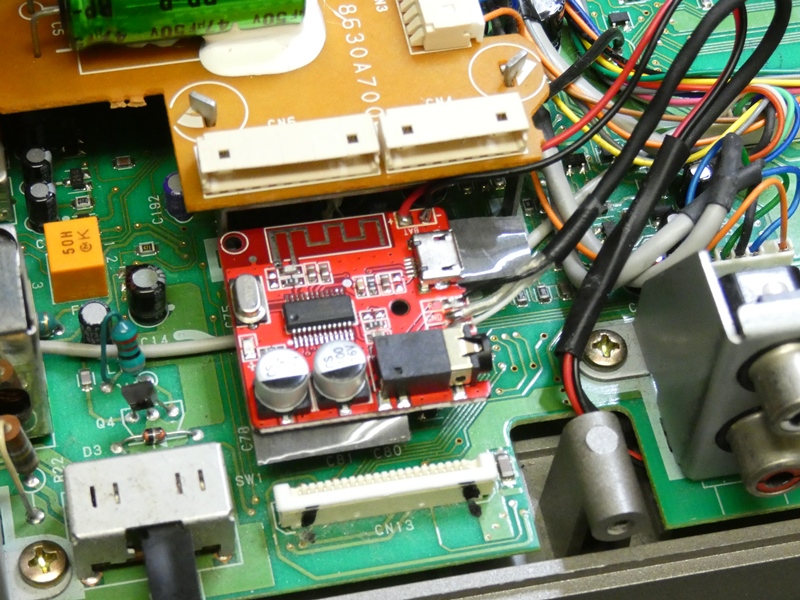

スピーカー出力アッテネータ基板の手前に、丁度良いスペースがあります。	ここにＢＴモジュールを収めます。電解コンデンサが並ぶ上に強力両面テープを貼り、
ＢＴモジュール基板をそのまま固定します。万一、本体回路側に何か影響が出たり、ＡＵＸ系にノイズが載るようであればその時点でモジュールの組み込み場所や配線の引き回しを工夫します。

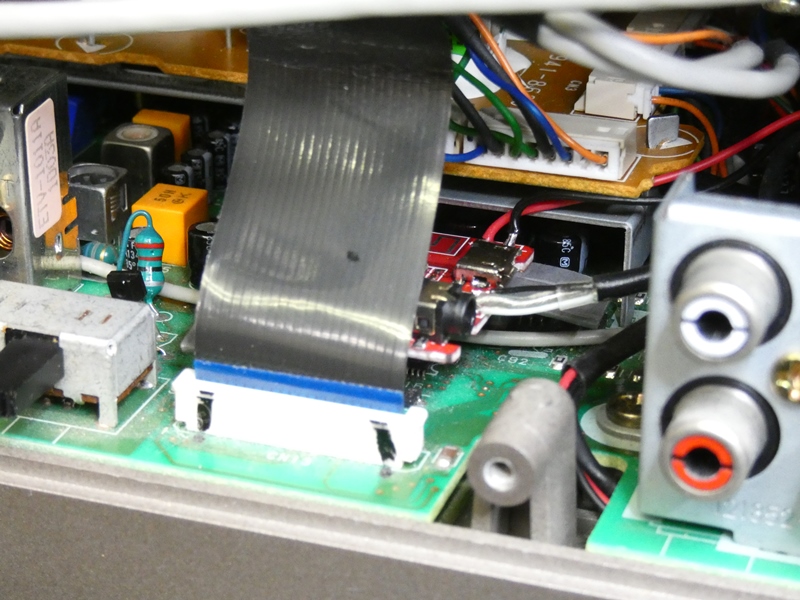

上部のＣＤデッキ・カセットデッキ部を元に戻します。モジュール周囲には空間が十分に残っています。	ケーブル類の干渉も確認されません。

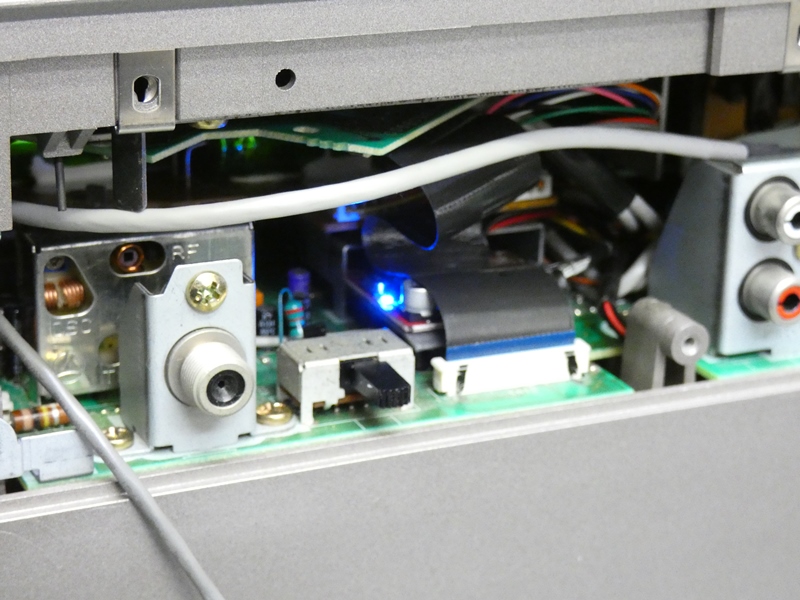

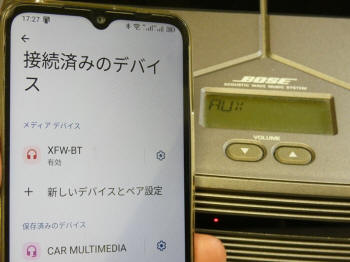

電源を入れると基板上のＬＥＤが点灯～点滅し、本体内でも正常に動作しています。	本体を完全に組み上げた状態でスマートフォンにリンクさせてみます。
続けてミュージックプレーヤーで音楽を流してみます。ＮＨＫドラマ正直不動産のエンディング挿入歌に使われている、小田和正のｓｏｆａｒｓｏｇｏｏｄ。ＢＴ経由のデジタル音源は、想像を遥か超えてＡＷＭと相性が抜群です。パワフルでメリハリある冴えたサウンドが響きます。難点は、内蔵デコーダーから漏れ出す高域ノイズが音声ラインに乗ることです。アースポイントの変更によりかなり小さくできましたが、ツイーターに耳を当てるとかすかに「チー」と聞こえます。
