・ＴＡＳＣＡＭ３８８執念の修理２（２０２２．６．１）

テープデッキ部の息を吹き返すことに成功したので、次は音声信号の
伝達経路・処理回路の修理に取り掛かります。不具合個所を割り出す
には、先にこの製品の正しい操作方法を理解しておく必要があります。
様々な用途を前提に数多くの機能がテンコ盛り状態に組み込まれ、
最小限の録音・再生機能を確認するにも、遠い道のりを辿らねばなり
ません。しかし、それよりも遥かに辛いことは、苦労して理解した各部
名称や操作方法も、修理を終えた以降何の役にも立たないことです。
自分がこの製品を使用するわけではないので、当たり前ですが・・
　

最初に、テープに音声信号を記録
できるか動作確認を進めます。
　

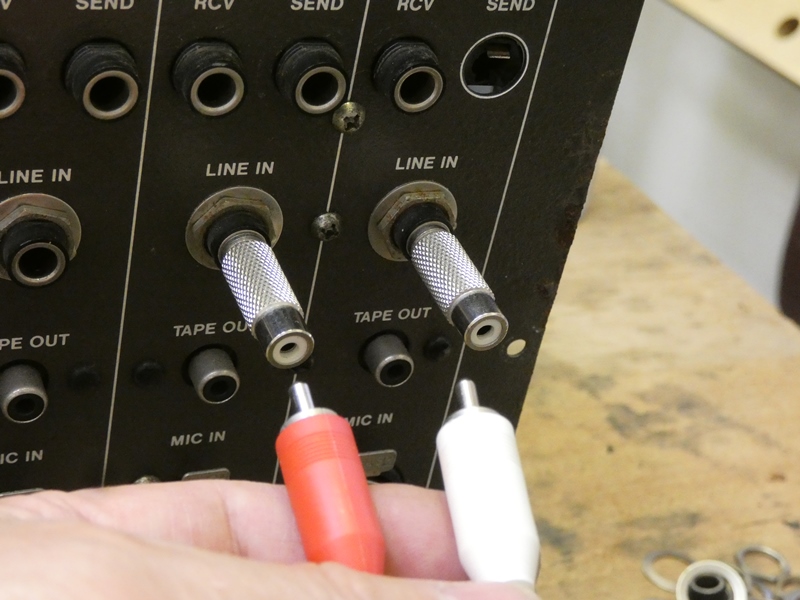

背面の「ＬＩＮＥ」入力端子に、モノラルのＲＣＡ
変換コネクタ付きフォンプラグを差し込みます。
　

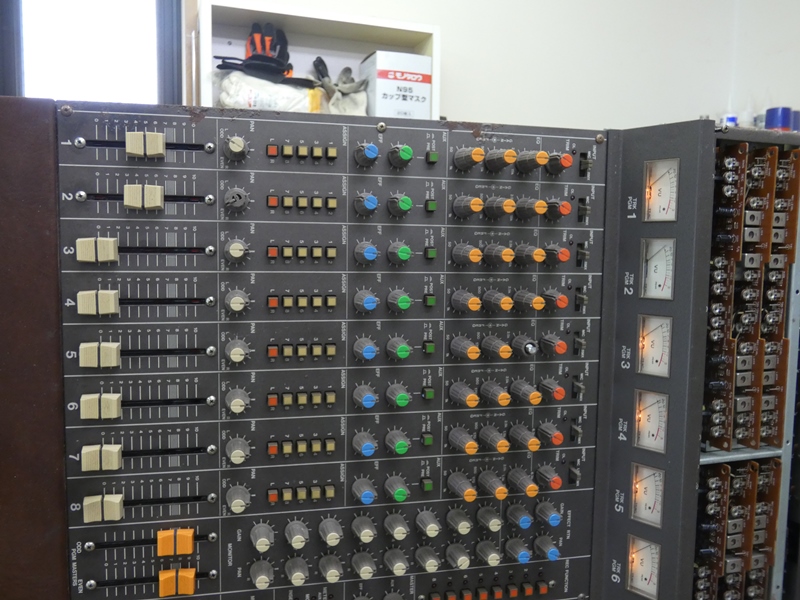

コンソールパネル上の入力選択をＬＩＮＥに
切り替えます（そのくらいは分かります）。
　

ｃｈ１とｃｈ２のフェーダーをスライドさせ、適当な
入力レベルにします（これも何とか分かります）。
　

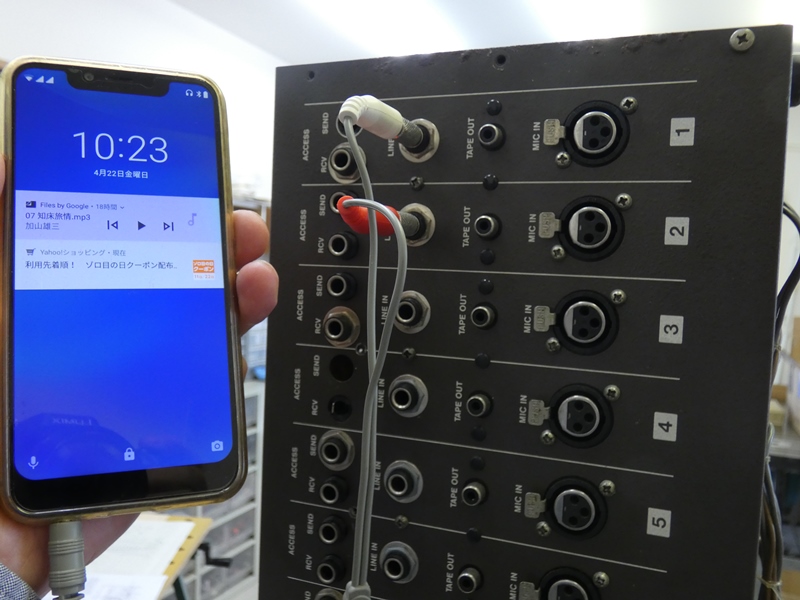

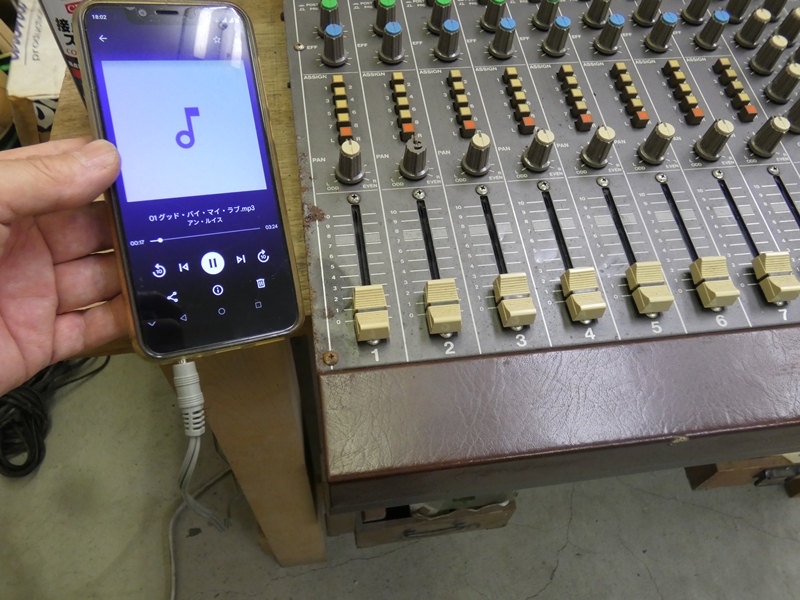

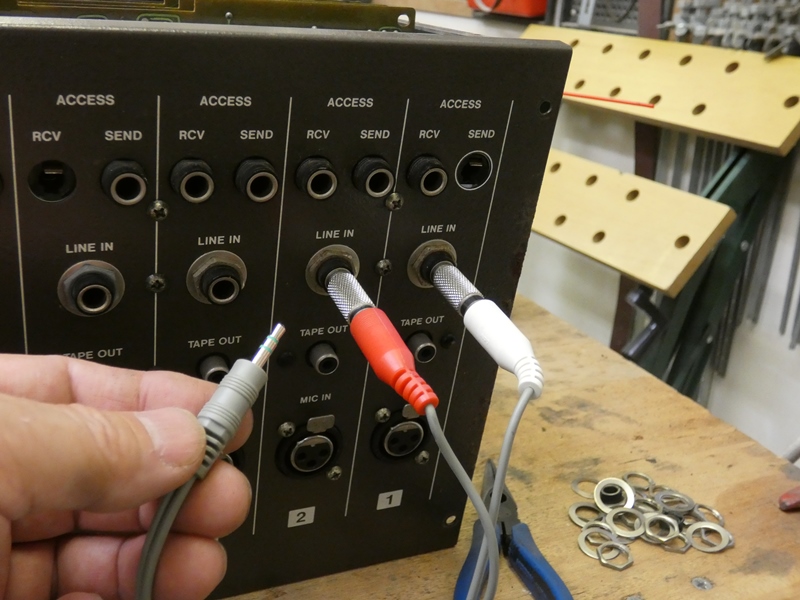

ステレオミニプラグ経由でスマートホンの
オーディオ出力を接続してみます。
　

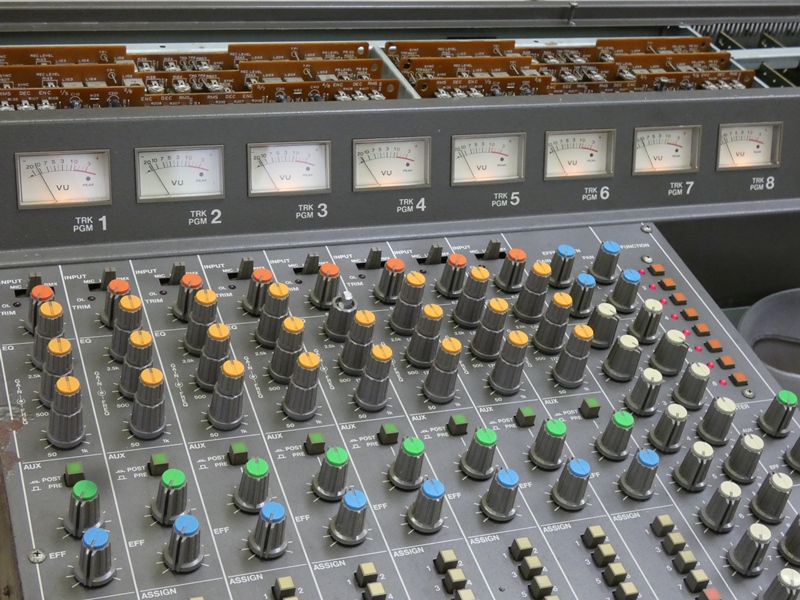

マスターのＶＵメーターが反応します。入力回路を
介して一応内部に取り込まれているようです。

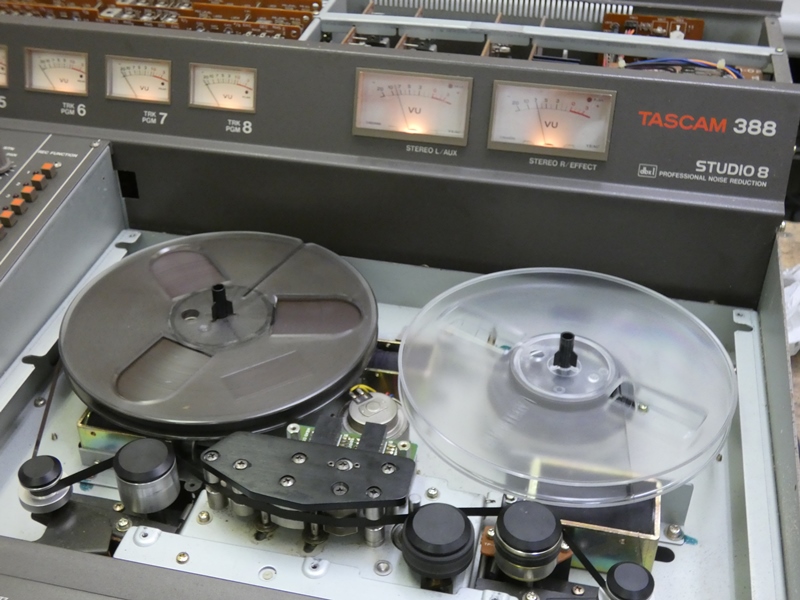

ままよ・・と思い、「ＲＥＣ」モードでテープを走行させて
みます。見た目はいかにもレコーディング中ですが・・
　

これで音声信号が再生できれば、電気回路は特に問題
ないことになり、記事タイトルに「執念の」は不要でしょう。
　

やはりご依頼主の説明通りで、再生などできそうな気配もありません。

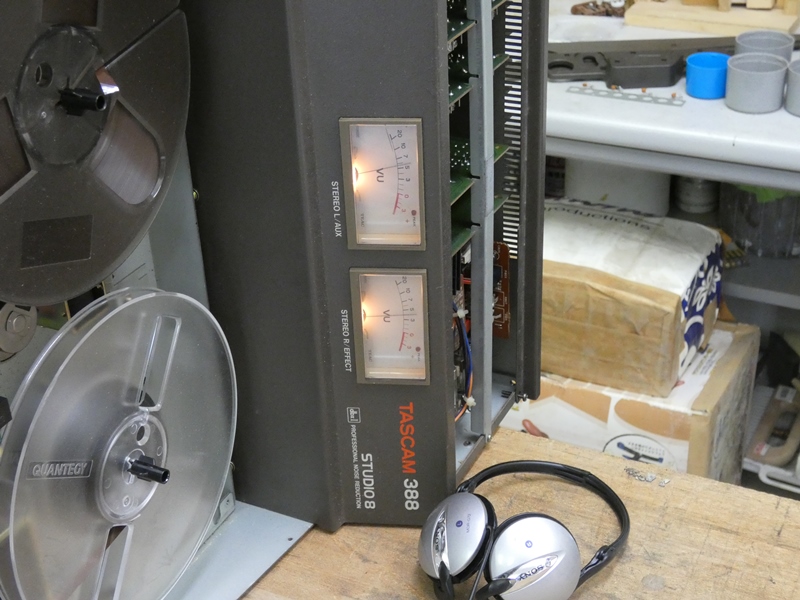

テープを巻き戻しヘッドホンを接続して再生するも、音声などまるで

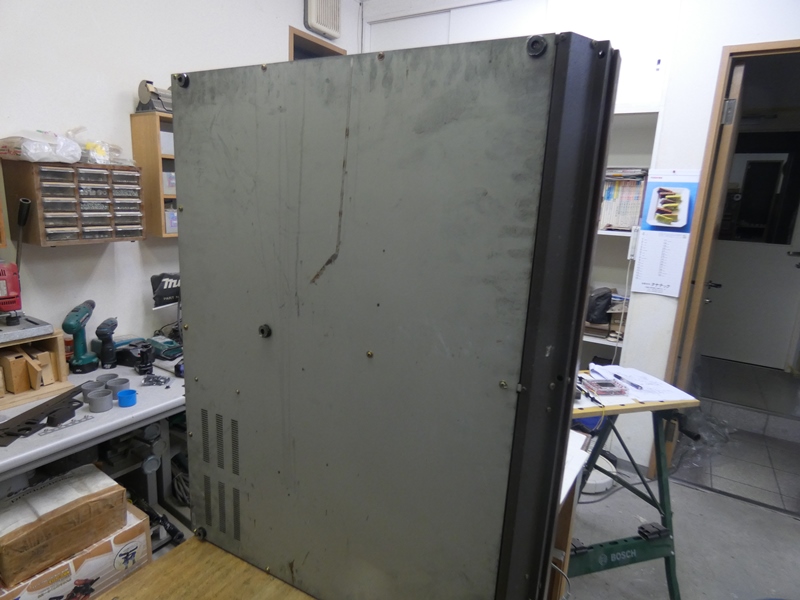

聞こえてきやしません。気は進まないものの、底面側からの配線や
回路基板の点検に備えて、本体を横方向に立てることにします。
　

問題は大きく分けて、再生系回路に不具合があるか、
そもそも録音自体ができていないか、のどちらかです。
　

ですが、パネル上にこれだけ詰め込まれた操作
ツマミ類を、正しく設定できているのか・・も不明です。
　

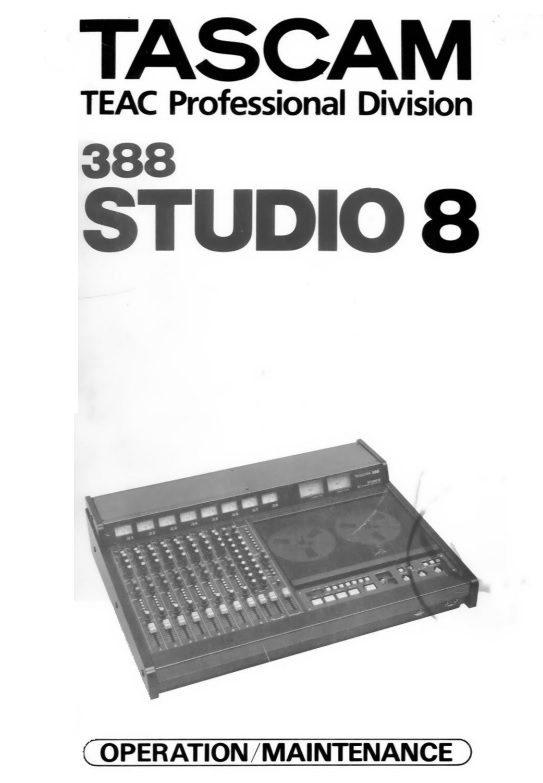

ネッと上を必死で探し回ると、海外のサイトでＴＡＳＣＡＭ３８８（ＳＴＵＤＩＯ８）の
サービスマニュアルが数件見つかります。輸出向け製品に添付された英語版
ＰＤＦファイルです。もちろん製造元による公式のものではなく、コアなユーザが
スキャナで取り込みＷＥＢにアップしたものです。光学スキャン時に原稿が大きく
歪んだり、程度の良いものはページが飛んでいたりします。ともあれ、録音時に

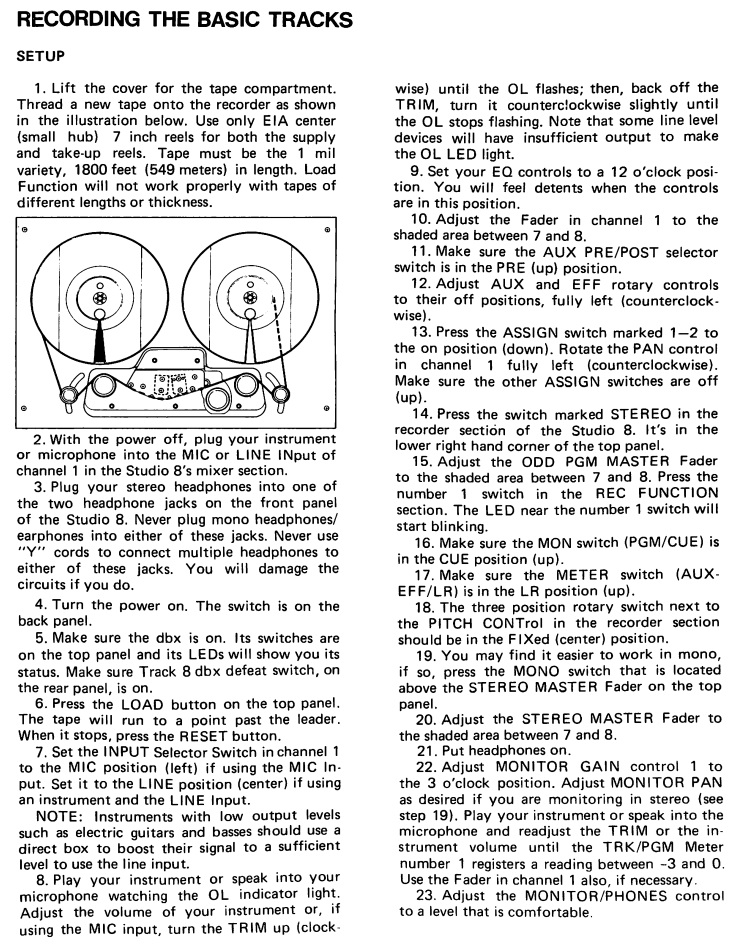

必要な操作が記述されたページに辿り着きました。基本トラック（ｃｈ１）に録音
するだけで、英文通り２３ものステップを正しく操作しなければなりません。
　

ステップ１～６はテープデッキの操作で
ステップ７以降がコンソールの操作です。
　

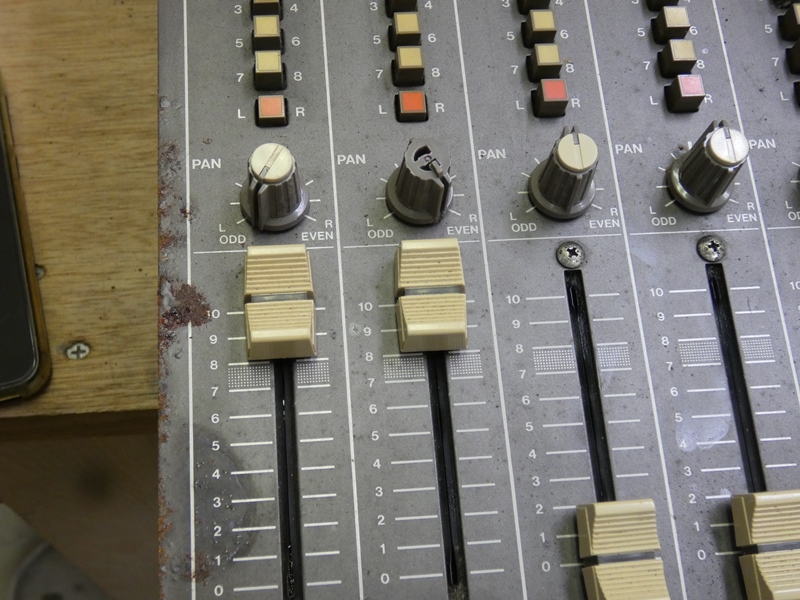

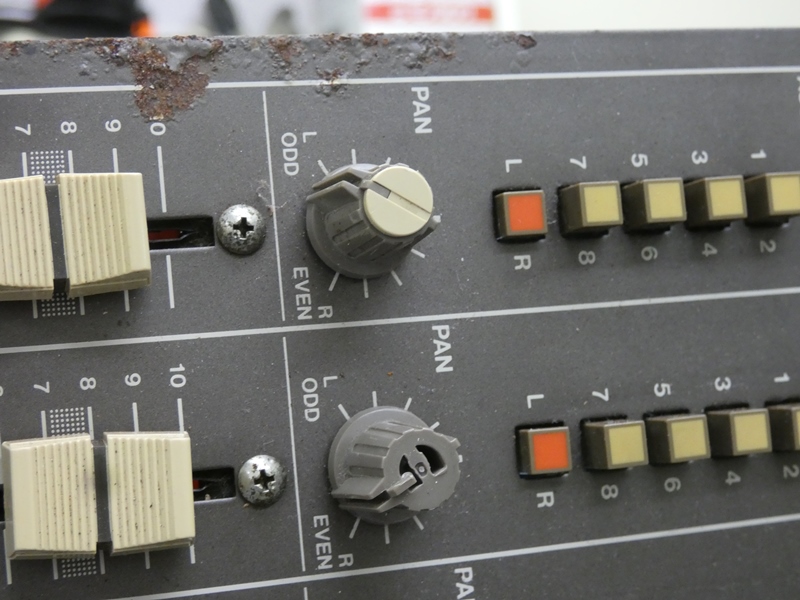

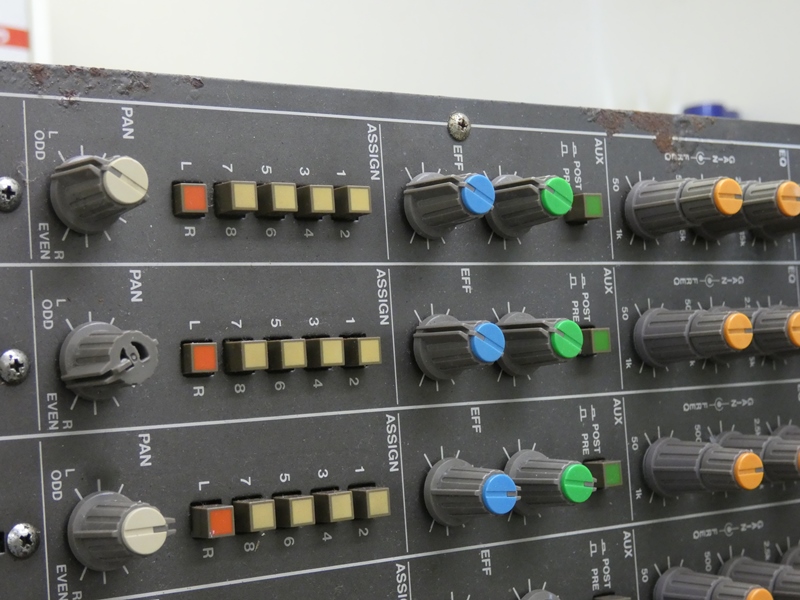

ｃｈ１とｃｈ２にそれぞれステレオ出力のＬとＲを
接続しているので、ＰＡＮをＬ・Ｒに振り分けます。
　

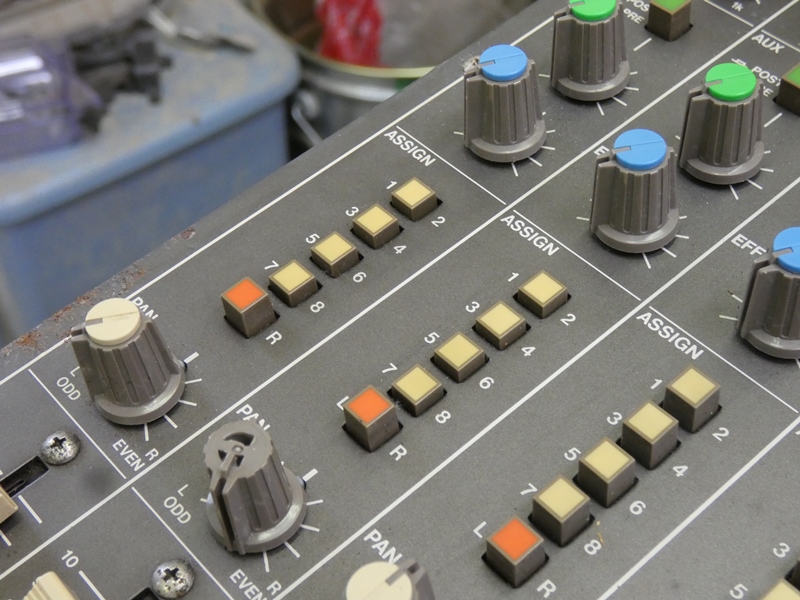

ステップ１３のＡＳＳＩＧＮ、１５のＰＧＭＭＡＳＴＥＲ、
１６のＣＵＥＰＯＳＩＴＩＯＮ・・、何のことか分かりません。
　

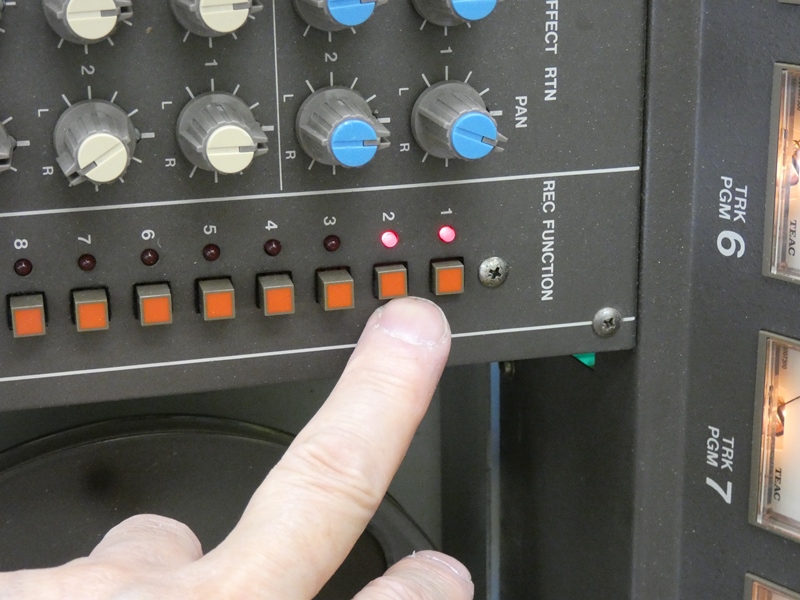

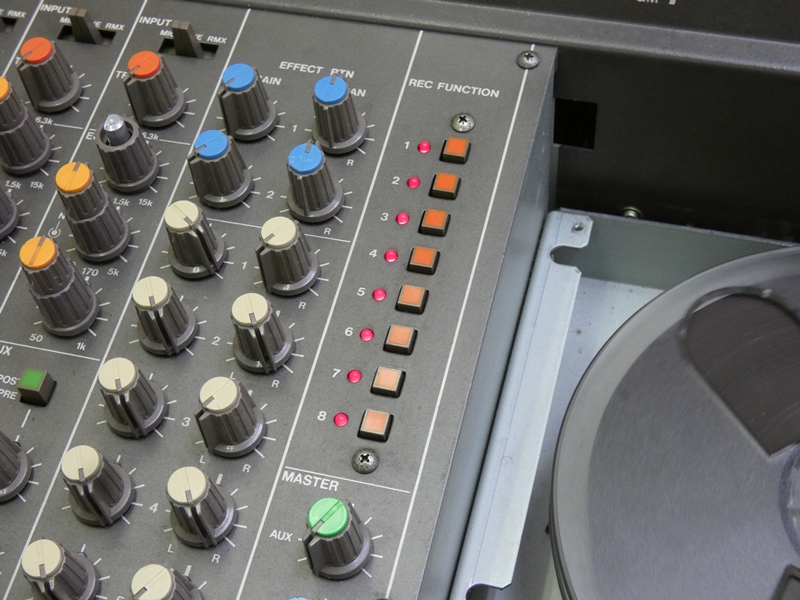

ステップ１５のＲＥＣＦＵＮＣＴＩＯＮを押すと、隣の
ＬＥＤがブリンクします。が、意味が分かりません。
　

「ＲＥＣＯＲＤＩＮＧＴＨＥＢＡＳＩＣＴＲＡＣＫＳ」の指示に従い
何度も操作しますが、録音・再生される様子がありません。
　

実際に不具合があるのか、それとも何か操作を
間違えているのか、区別できないところが苦しい。
　

雰囲気として回路に不具合はなさそうに思うのですが、当然何の確証もありません。
まず、基本的な操作を間違えている可能性を排除できるか否か、この英文マニュアル
のみでは無理です。ＭＴＲの使用経験がある人にとって当たり前に理解されている
ミキシングやトラックダウンに関する常識的事項までは、このマニュアルに解説されて
いないからです。そうすると、操作間違いも疑いつつも、回路図と照らし合わせながら
信号経路や回路の動作を確認するしかありません。膨大な手間と時間を要しますが、
装置の不具合・操作間違いのどちらであっても見つけることができるでしょう。ただし、

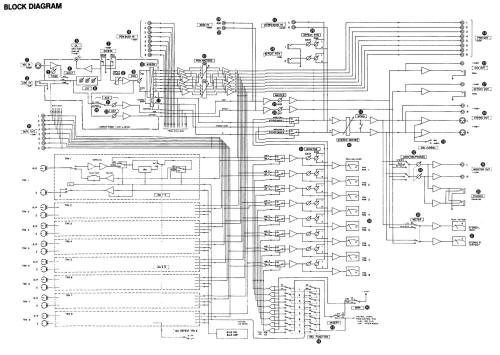

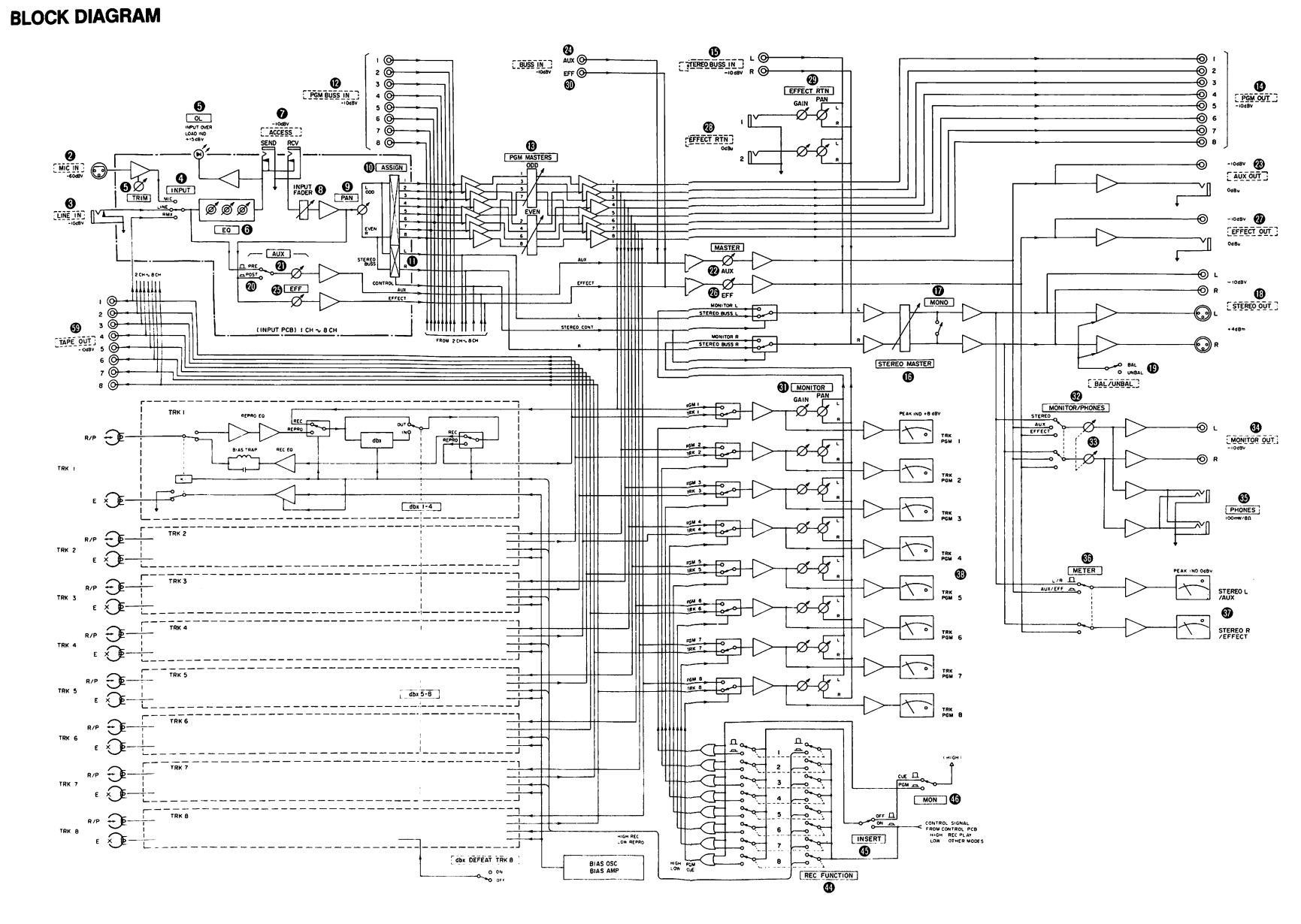

サービスマニュアル内の回路図集は、全５２ページにわたる膨大なものです。有難い
ことにその冒頭にＢＬＯＣＫＤＩＡＧＲＡＭがあり、時間を節約しつつ回路の構成全体を
把握するには非常に有効な資料です。それでもこれだけ大規模な展開になりますが。
　

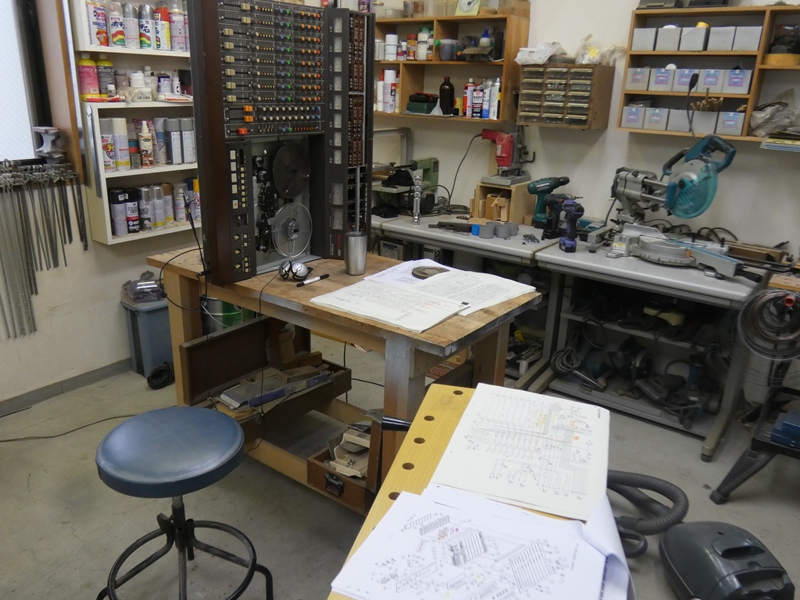

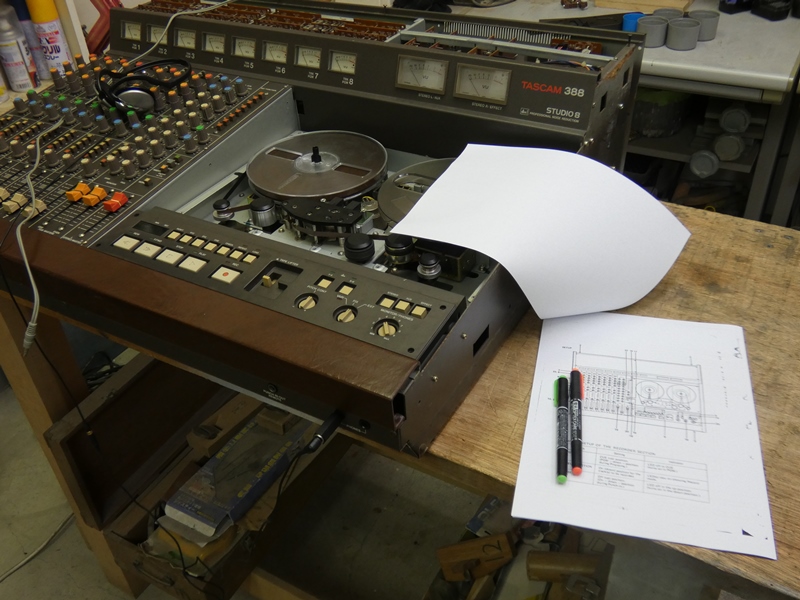

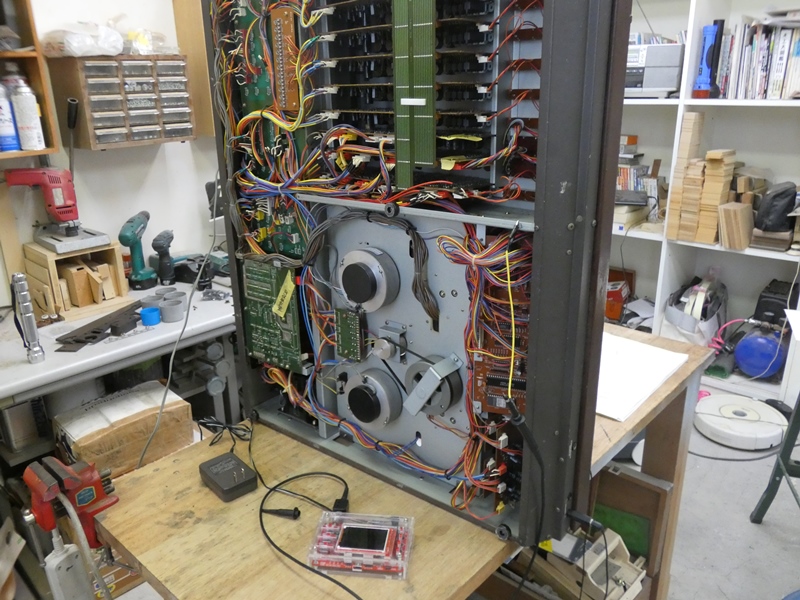

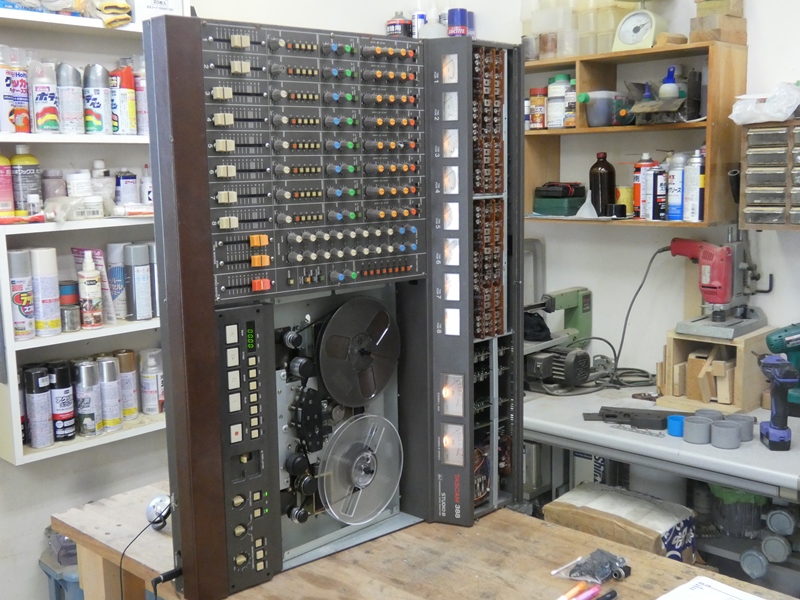

ＭＴＲの横に回路図を広げるため、
サブの作業台を用意します。
　

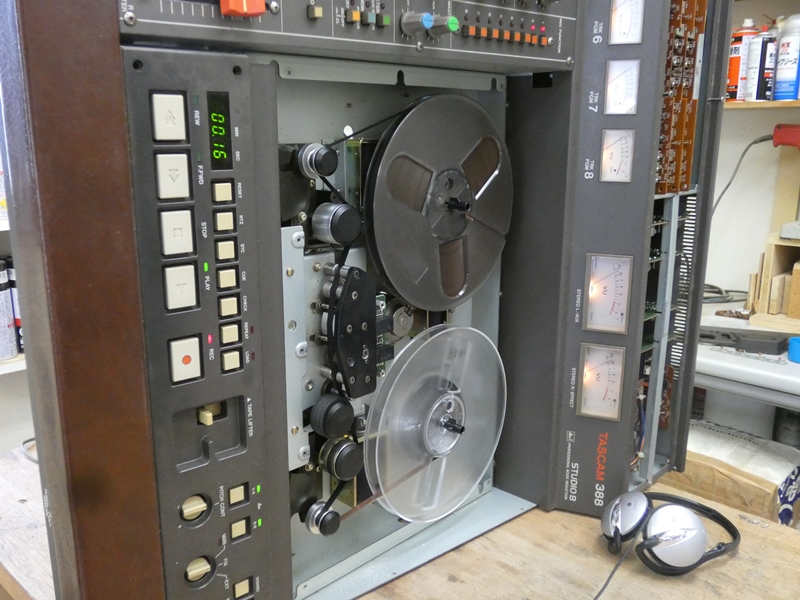

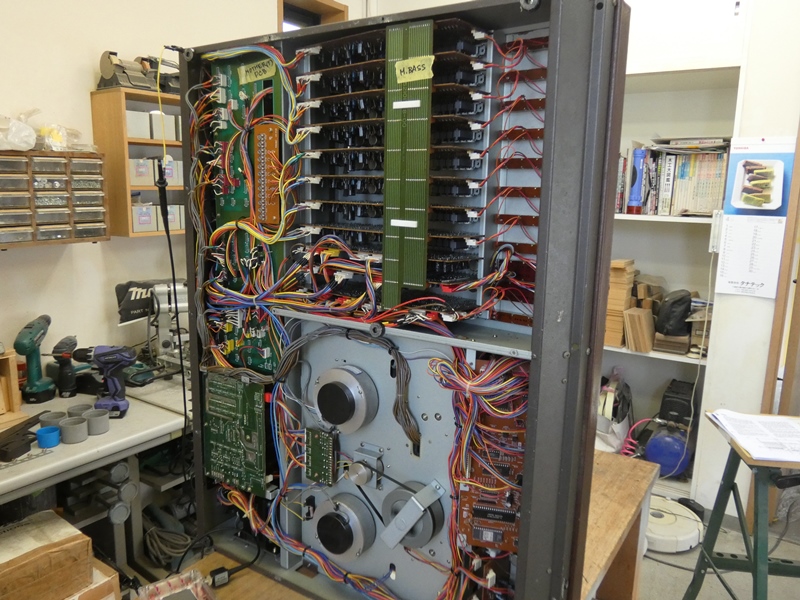

この方向に立てると、下半分にテープデッキ、
上半分にミキシング回路基板が並びます。
　

向かって左側、本体の背面近くは方向を
変えて各レコーディング回路基板が並びます。
　

どこから手を付けていいのか分からないながら、
録再ヘッドから出るシールドコードを追います。
　

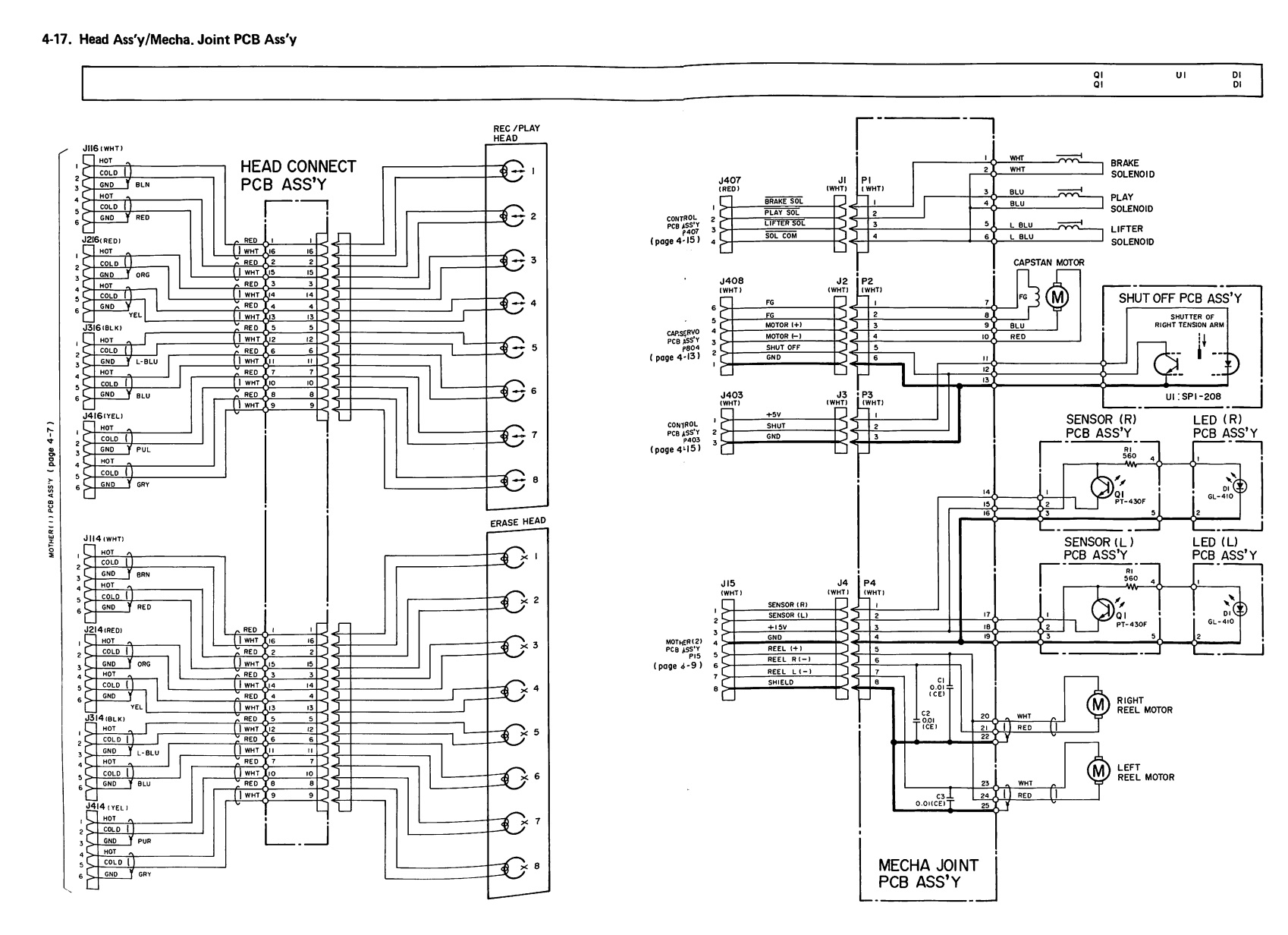

８チャンネルマルチトラックの録再ヘッドが接続されるＨｅａｄＰＣＢの
回路図です（図中左側）。ヘッドを出た直後に、小さな中継基板を
介してシールドコードがレコーディングアンプに延びていきます。
　

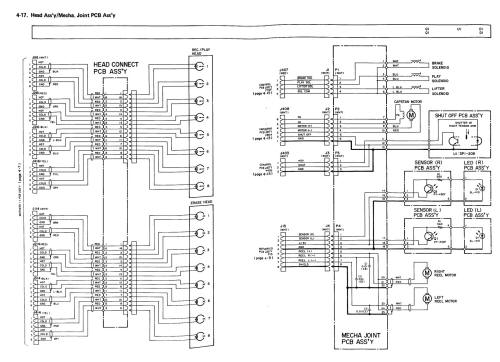

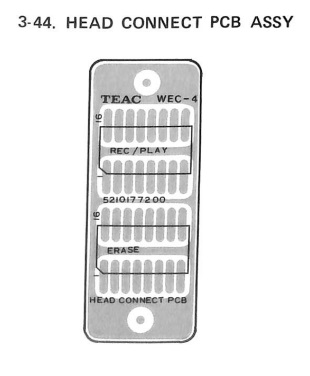

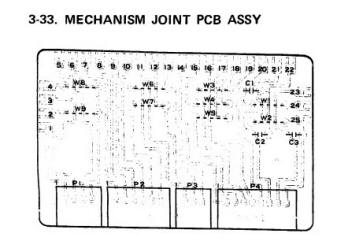

録再ヘッドの配線を中継する基板ＨＥＡＤＣＯＮＮＥＣＴＰＣＢです（左側）。右側は
デッキを駆動する各モーターや、動作を検知するセンサーへの配線の中継基板です。
　

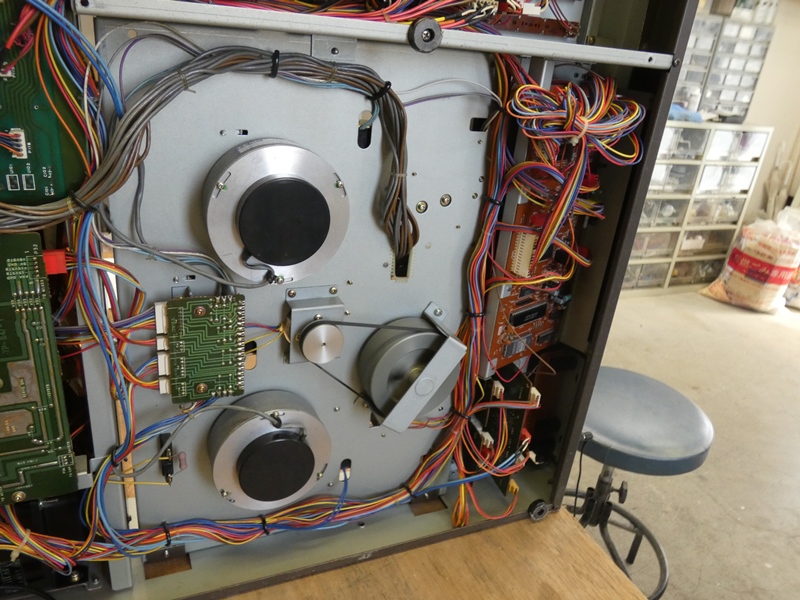

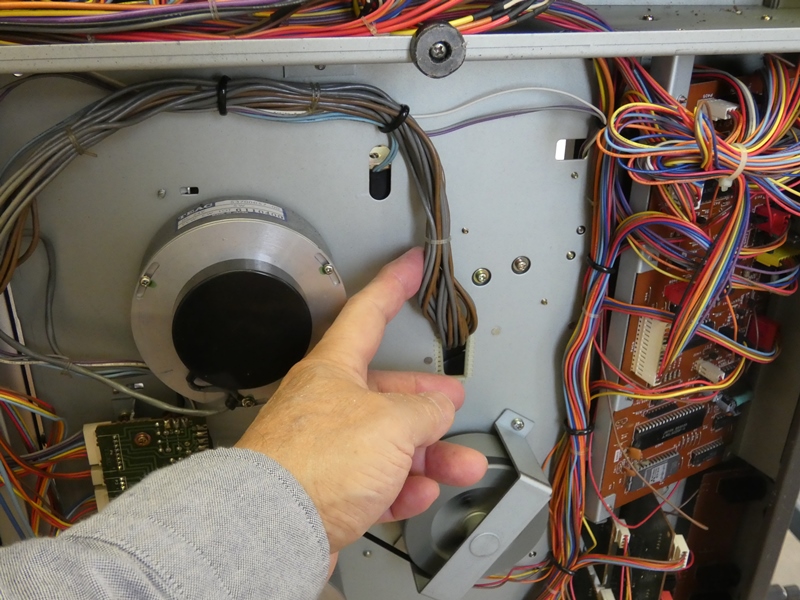

録再ヘッドからのシールドコードが、デッキの
ベースパネルを表側から裏側に抜けてきます。
　

８チャンネル分の録再信号用と消去ヘッド用の
シールドコードが、束になり背面方向に延びます。
　

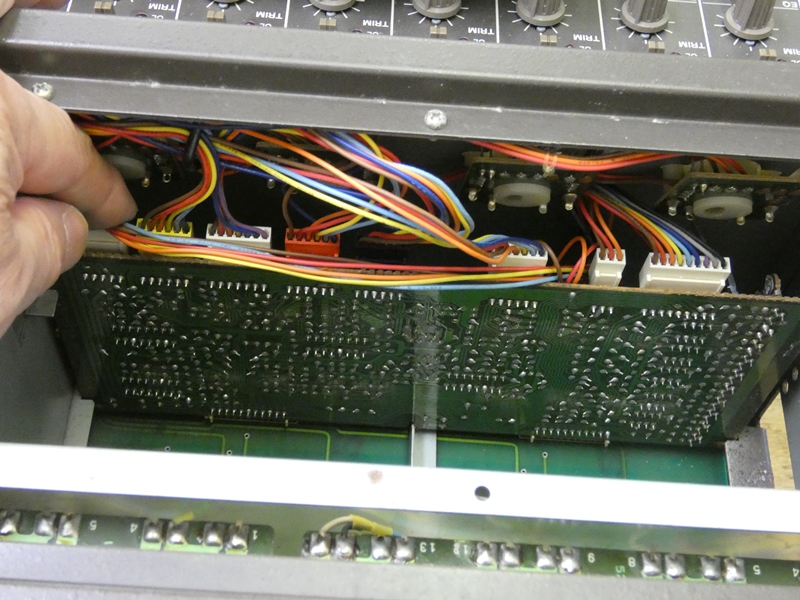

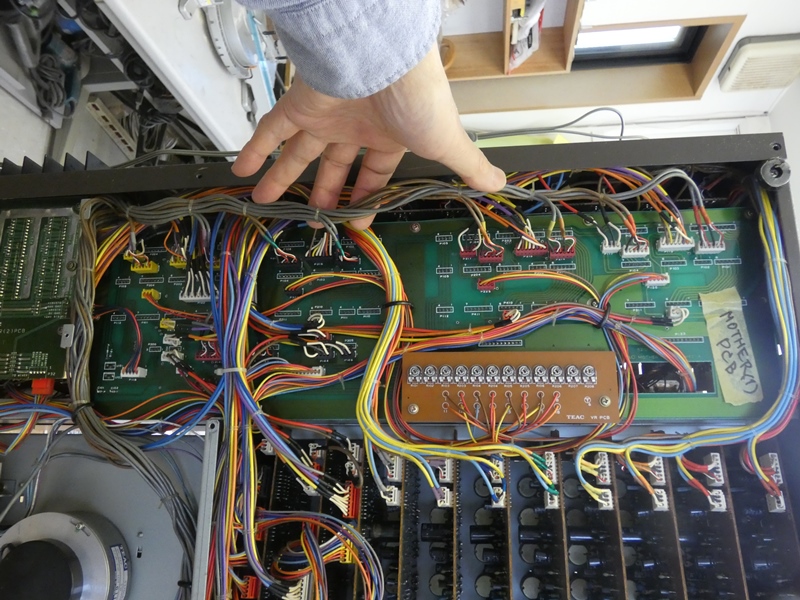

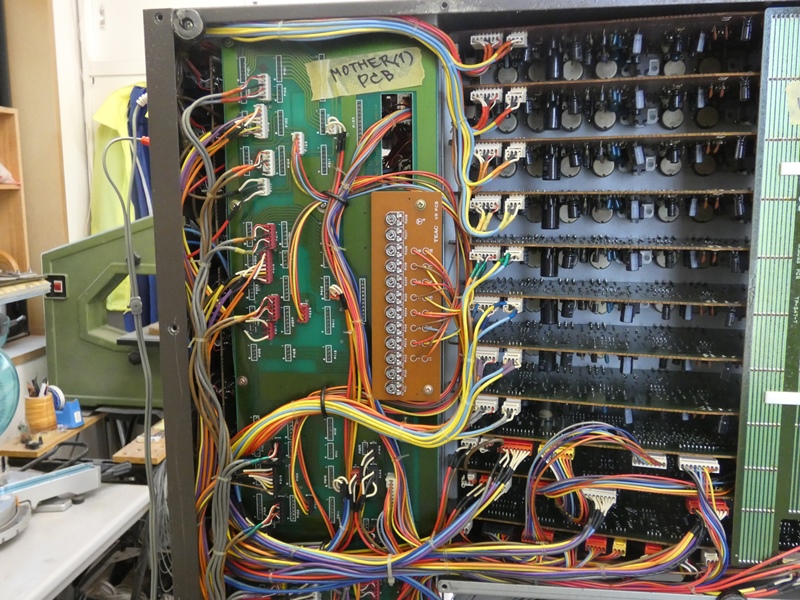

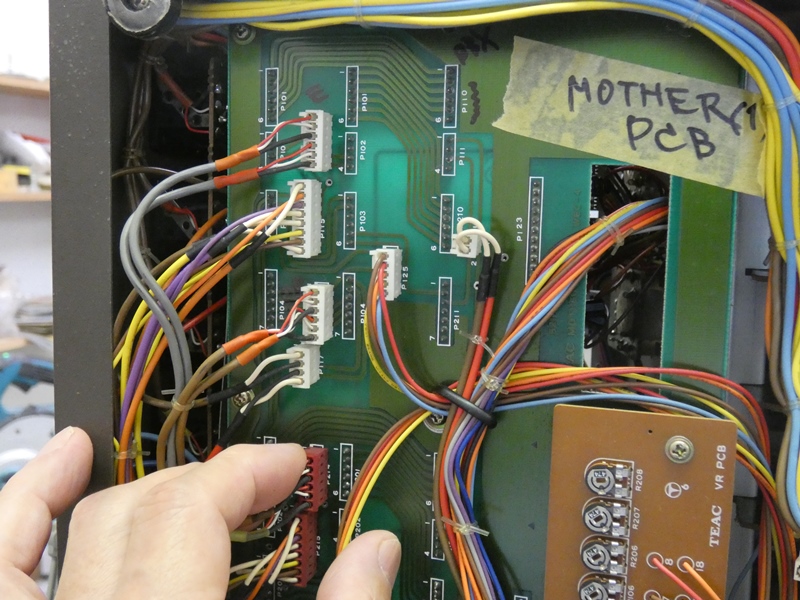

シールドコードの束は背面パネルに行き着いたところで上方に
向きを変え、背面パネル内側を伝って延びて行きます。写真
中央を占めている大きな基板は、ＭＯＴＨＥＲ（１）ＰＣＢなる
各回路基板を相互に接続するバスの役割を果たします。回路
基板に機能を分散したり、機能ごとにメンテを加えるには非常に
合理的な設計ではあります。しかし、これから追いかけていく
音声信号は、必ずこのバスを経由して回路基板間でやりとり
されるため、そのトレースが恐ろしく面倒なことになります。
　

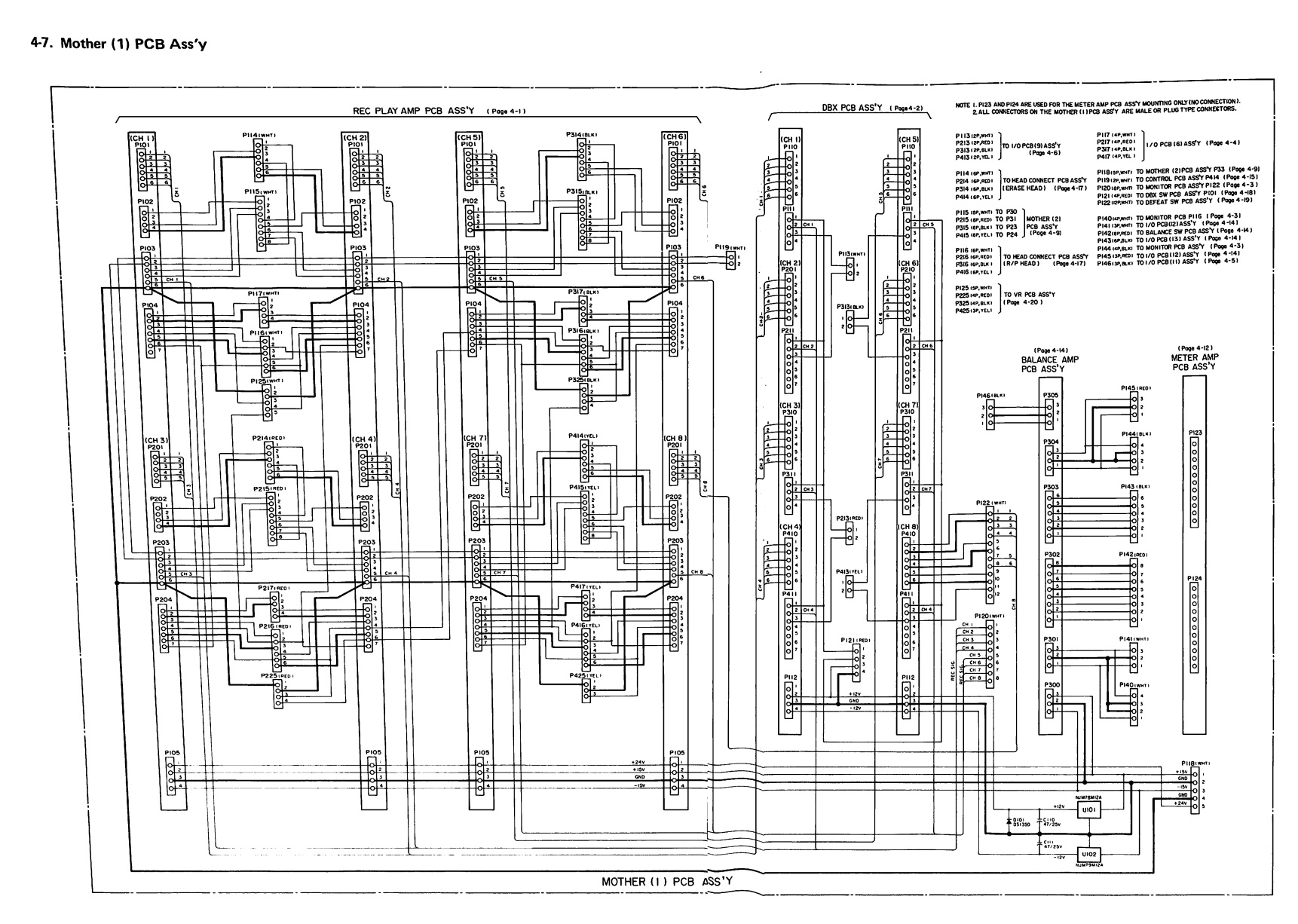

ＭＯＴＨＥＲ（１）ＰＣＢの回路図です。回路基板を差し込む
コネクタ間で音声信号や制御信号を相互接続するだけです。
別ページの回路図から、コネクタ番号を手掛かりに接続先を
調べ、その都度また別ページにある回路図を確認します。
　

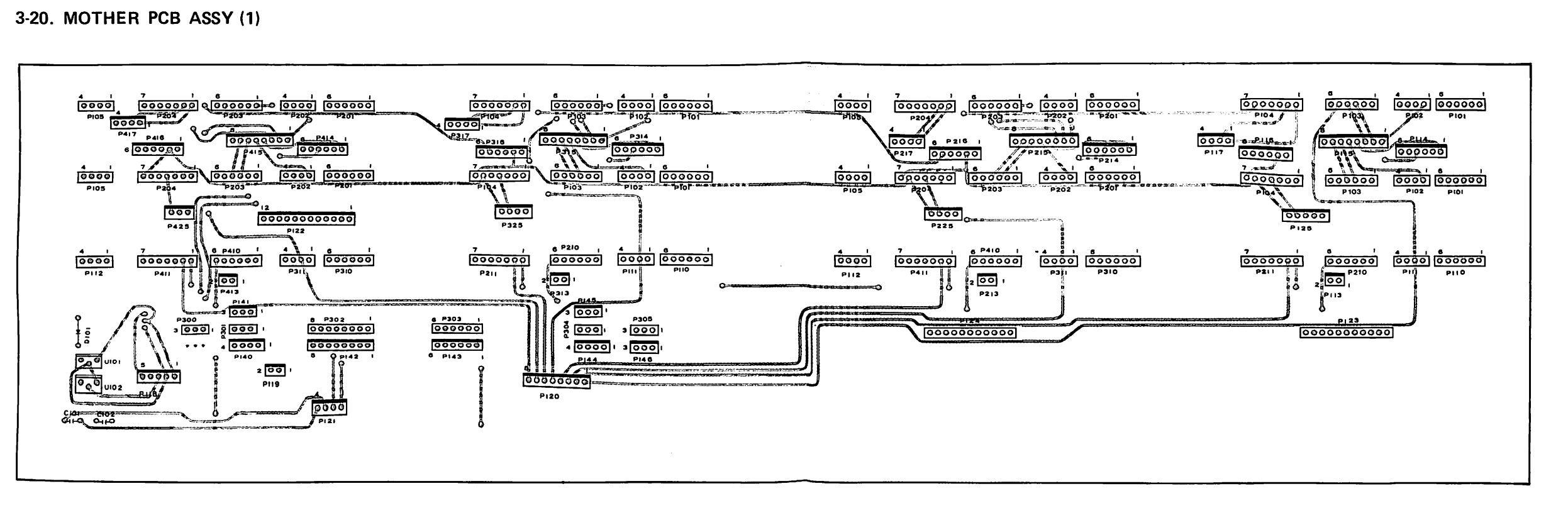

ＭＯＴＨＥＲ（１）ＰＣＢの実体配線図です。録再ヘッド
からのシールドコード端にＪ１１６・Ｊ２１６・Ｊ３１６・Ｊ４１６の
各コネクタが実装され、それぞれに２チャンネルずつ信号が
割り当てられています。それらを受ける基板側のソケットは
Ｐ１１６・Ｐ２１６・Ｐ３１６・Ｐ４１６です。消去ヘッドの配線は
Ｊ１１４・Ｊ２１４・Ｊ３１４・Ｊ４１４のコネクタを、基板側Ｐ１１４・
Ｐ２１４・Ｐ３１４・Ｐ４１４が受けます。たったこれだけのことも
回路図と実体配線図を何度も行き来しなければ理解できません。
　

ＭＯＴＨＥＲ（１）ＰＣＢは両面にソケットが実装されており、
表側に４枚のレコーディングアンプＲｅｃ／ＰｌａｙＰＣＢＡＭＰ、
２枚のノイズリダクション回路ＤＢＸＰＣＢ、さらにＢＡＬＡＭＰ
ＰＣＢとＭＥＴＥＲＡＭＰＰＣＢが各１枚ずつ装着されています。
　

先ほどのＭＯＴＨＥＲ（１）ＰＣＢ回路図を辿ると、例えば
Ｐ１１６で受けた録再ヘッドＣＨ１・２からの信号は、基板上で
Ｐ１０４のソケットに配線され、Ｊ１０４コネクタによりＲｅｃ／
ＰｌａｙＰＣＢＡＭＰ内に取り込まれます（面倒くさいです）。
　

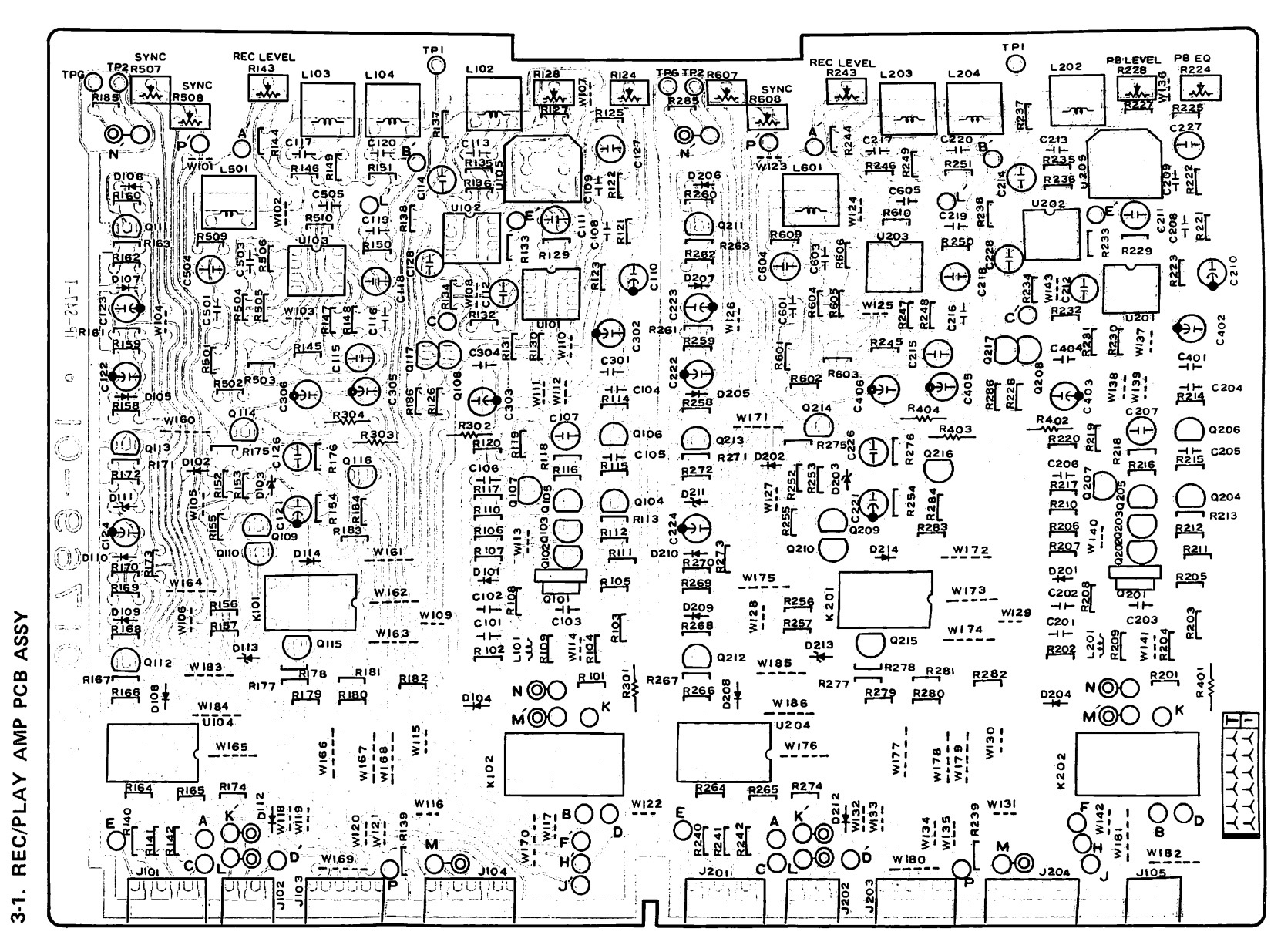

Ｒｅｃ／ＰｌａｙＰＣＢＡＭＰの実体配線図です。基板１枚に
２チャンネル分が実装されています。基板の上端左右にある
Ｒ１４３・Ｒ２４３（ＲＥＣＬＥＶＥＬ）は、録音時の信号レベル
調整用の半固定抵抗器です。この位置は本体上面奥の
外カバーを外すとアクセス可能なので、オシロスコープ等で
少なくとも信号の有無を確認できるはずですが、ダメです。
　

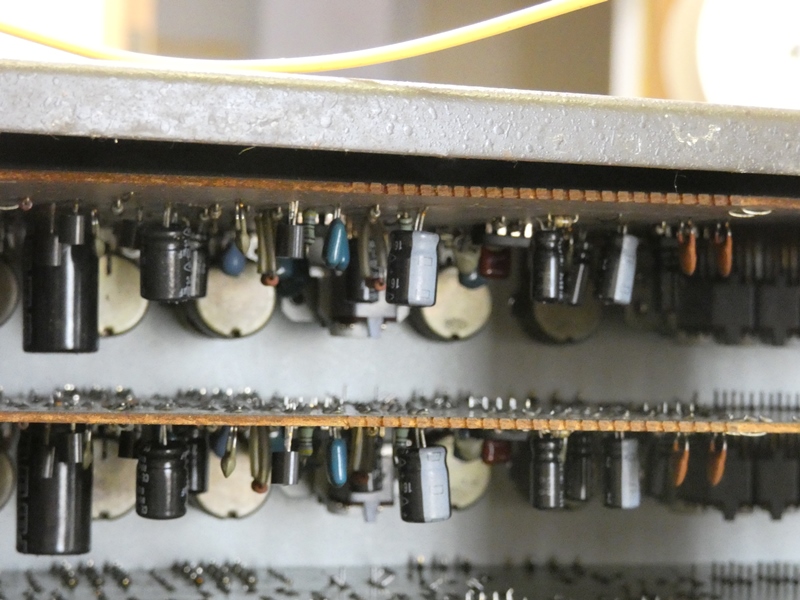

コンソールのミキシング操作部の内部には、計１１枚の
基板が縦方向に並んでいます。上からの８枚はＭＩＸＥＲ
ＩＮＰＵＴＰＣＢで、８チャンネル分の可変抵抗器やスイッチ
アレイが実装され、それらのシャフトはコンソールパネル上に
取り出され、各々機能的なツマミが取り付けられています。
　

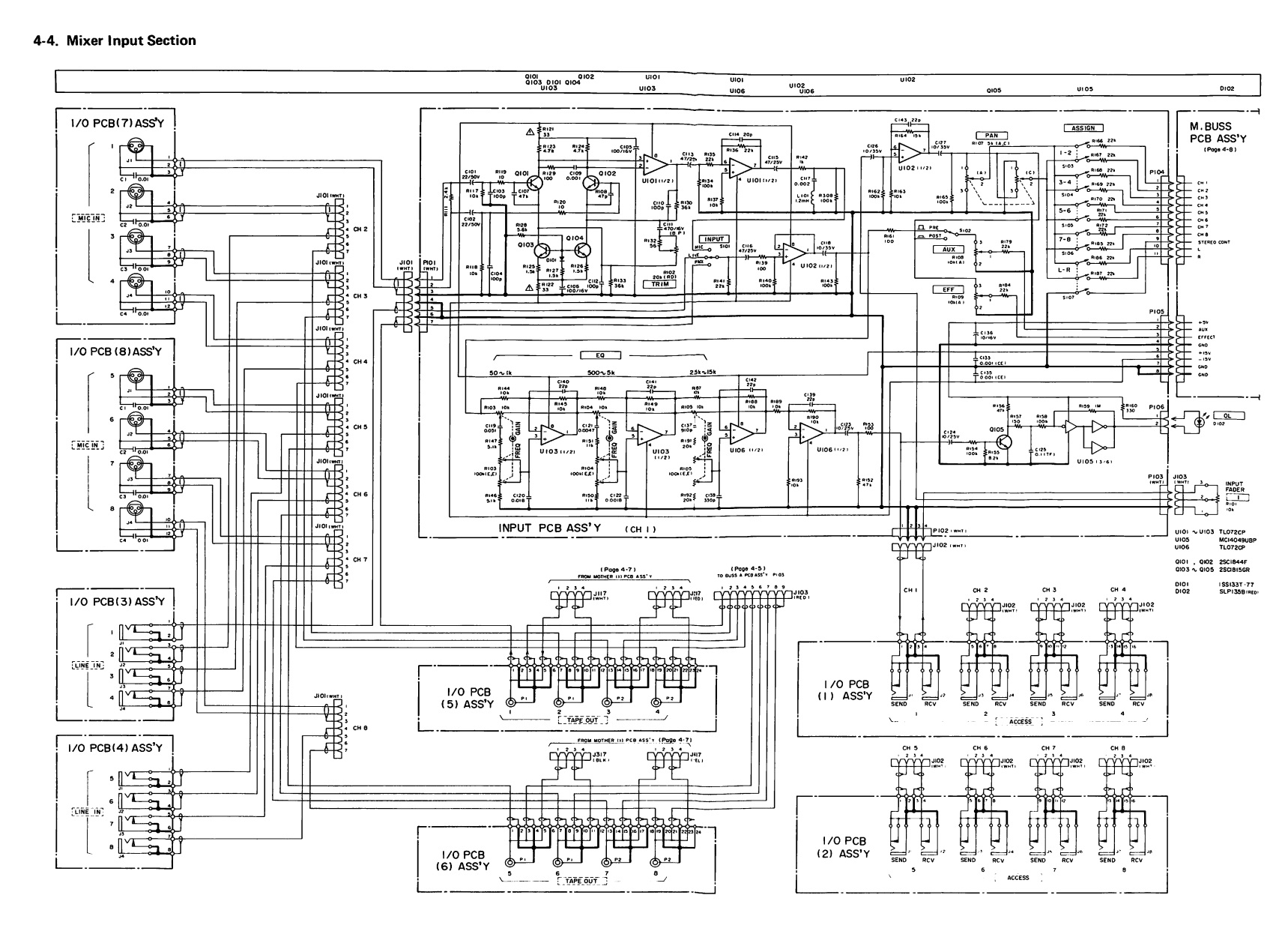

ＭＩＸＥＲＩＮＰＵＴＰＣＢの回路図です。先ほどの
ＢＬＯＣＫＤＩＡＧＲＡＭによれば、ＬＩＮＥ入力はこの
基板内でＥＱ（イコライザー）→ＦＡＤＥＲ→ＰＡＮ→
ＡＳＳＩＧＮを通過するところまでは分かるのですが、
その先でＰＧＭＭＡＳＴＥＲというスライド抵抗器を
通り、 Ｒｅｃ／ＰｌａｙＰＣＢＡＭＰに至る経路が理解
できません。やはりブロック図には省略があるようです。
　

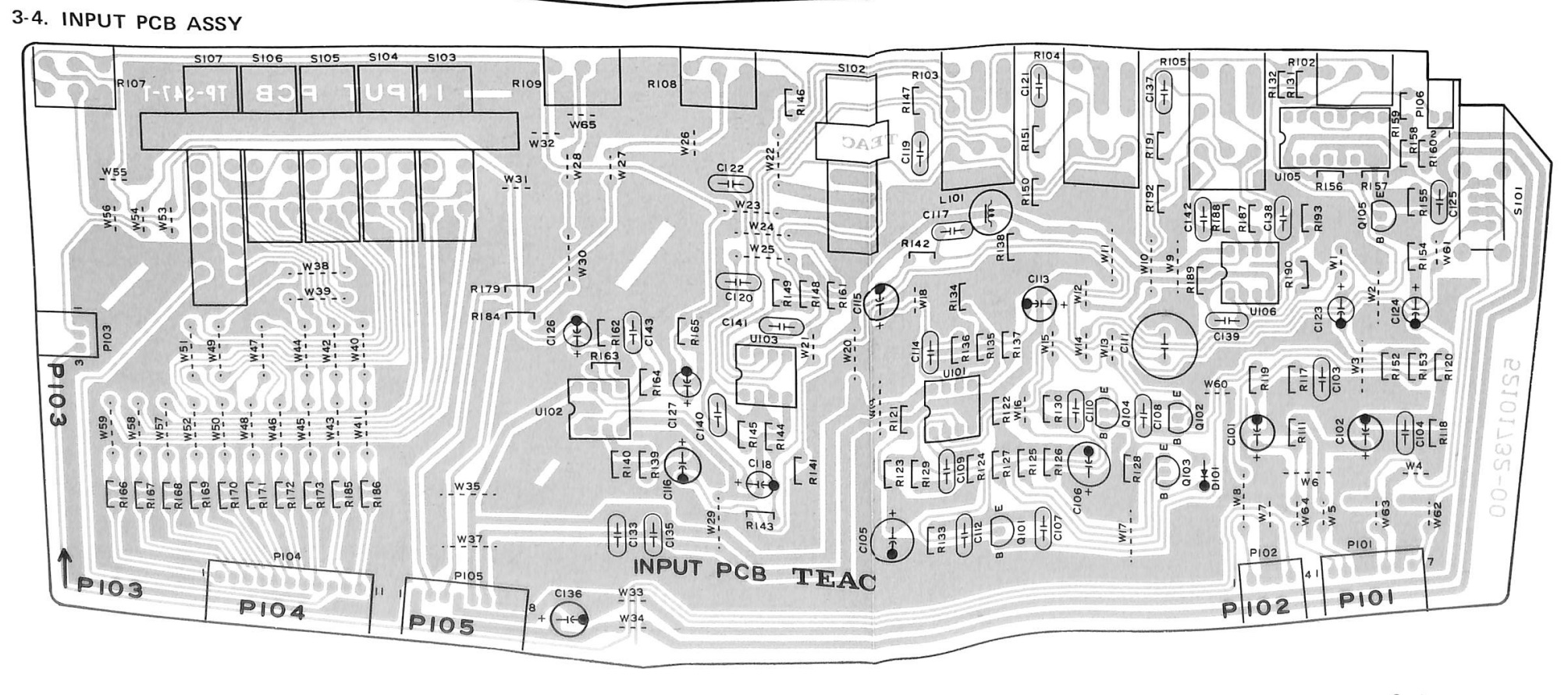

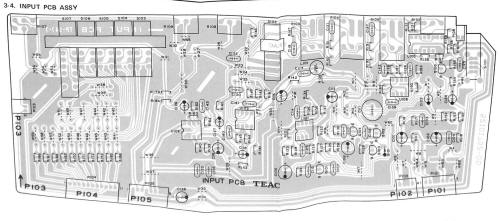

ＭＩＸＥＲＩＮＰＵＴＰＣＢの実体配線図です。シャフトが
パネル面に突き出る可変抵抗器やスイッチアレイの配置が、
外側ツマミ類の位置と一致していることが分かります。
　

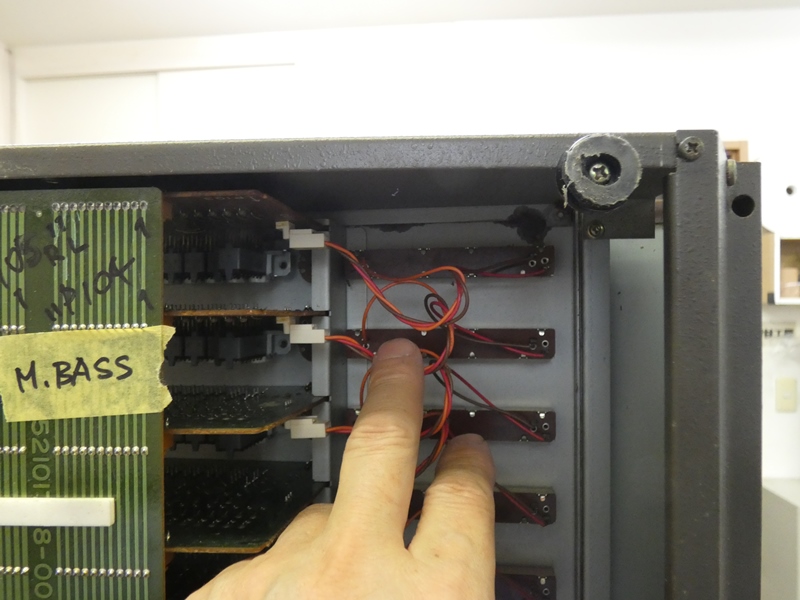

ソケット「Ｐ１０３」を介してコンソールの
ＩＮＰＵＴＦＥＤＥＲに配線が延びています。
　

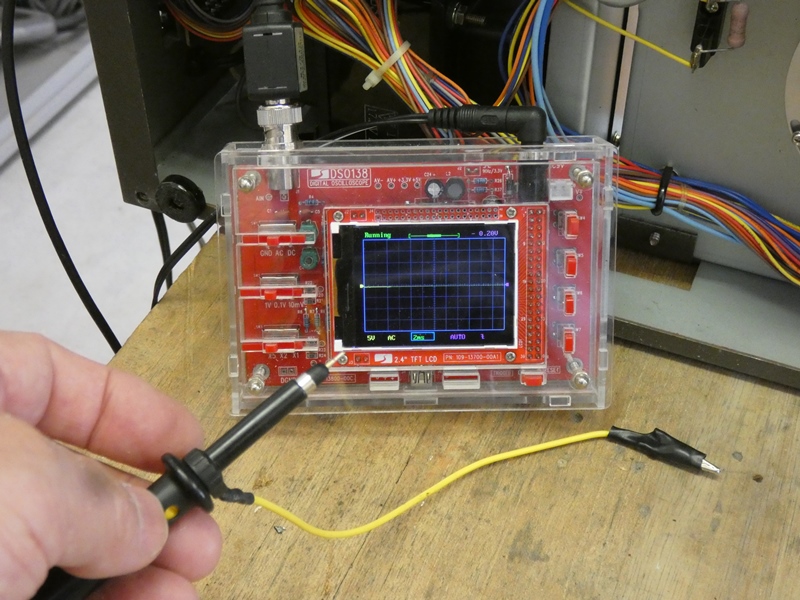

音声信号の有無を確認しやすいので
簡易オシロスコープを用意します。
　

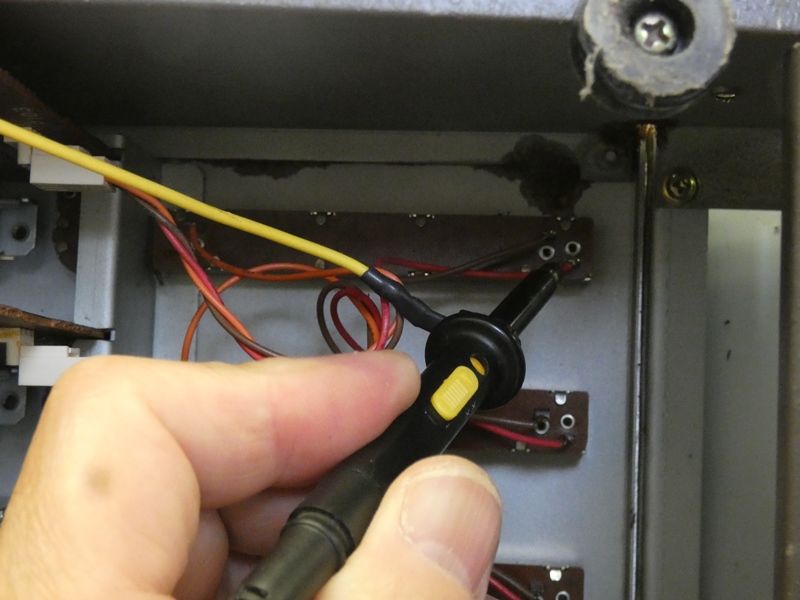

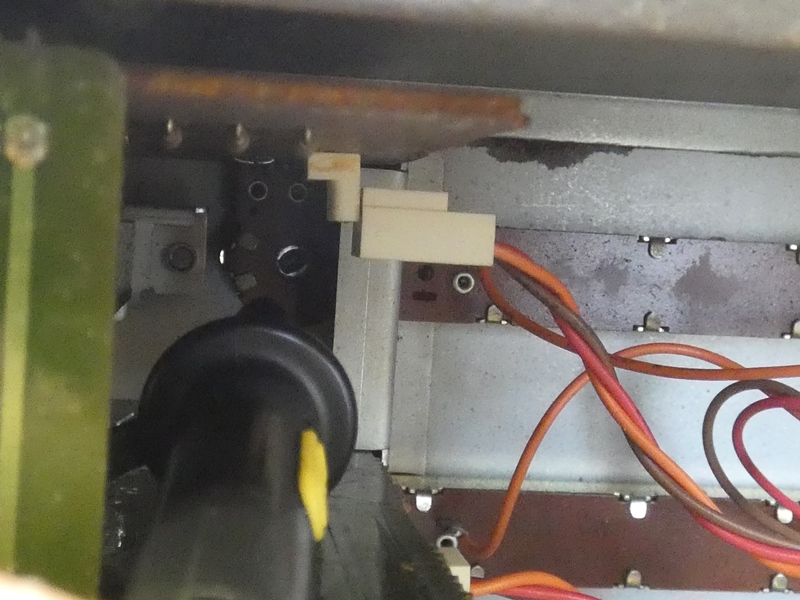

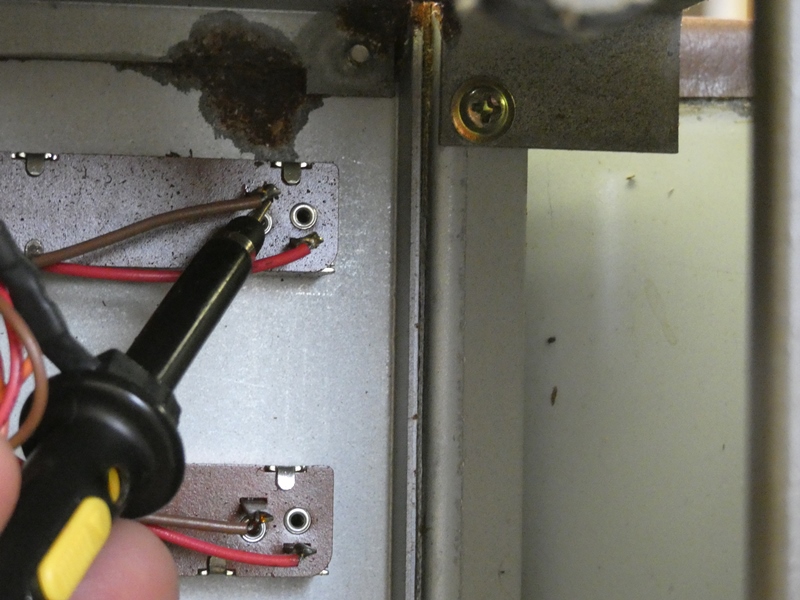

Ｐ１０３の端子を当たります。
接続されるプラグはＪ１０３です。
　

次にＪ１０３の接続先、ＩＮＰＵＴ
ＦＥＤＥＲの端子を当たります。
　

オシロスコープに音声波形が綺麗に
表示されます。信号が来ています。
　

ＩＮＰＵＴＦＥＤＥＲの中間端子を当たり
ます。操作に従って信号が増減します。
　

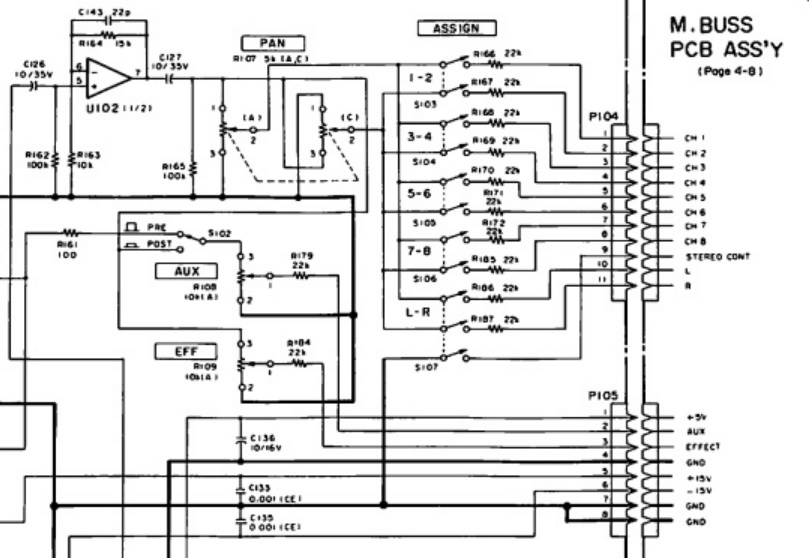

Ｒｅｃ／ＰｌａｙＰＣＢＡＭＰ側からの経路追跡が手詰まりに
なってしまったため、ＭＩＸＥＲＩＮＰＵＴＰＣＢ側から逆方向に
探ることにします。その出力は１１ピンのＰ１０４ソケットを
介してＭ．ＢＵＳＳＰＣＢに接続されます。１１ピンにはＣＨ１
～ＣＨ８、ＳＴＥＲＥＯＣＯＮＴ、Ｌ、Ｒが割り当てられています。
　

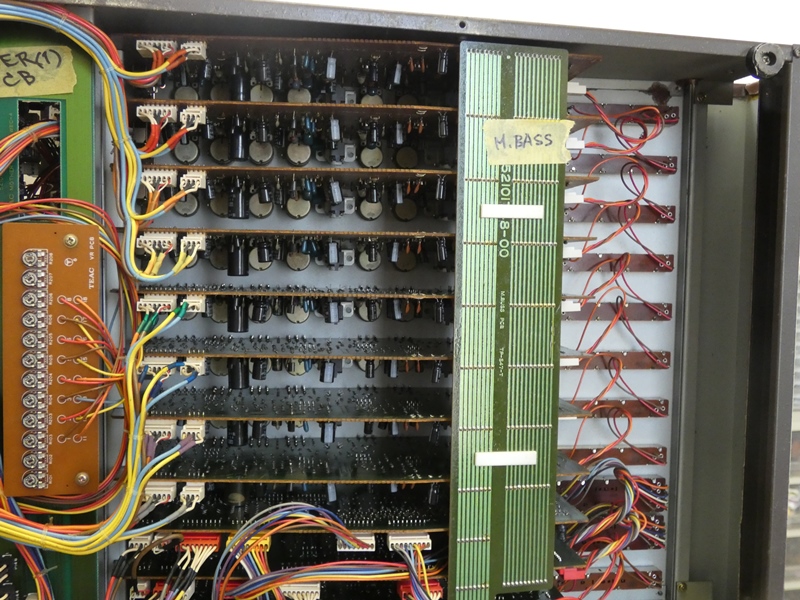

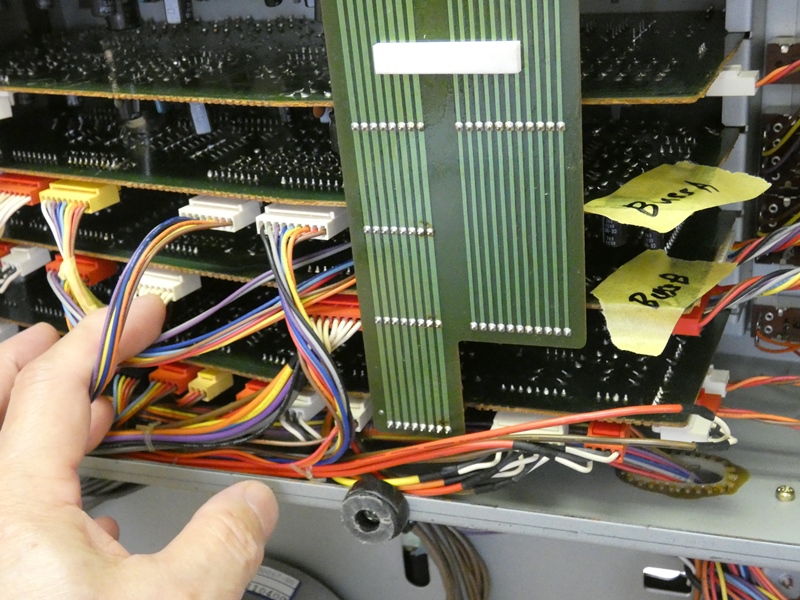

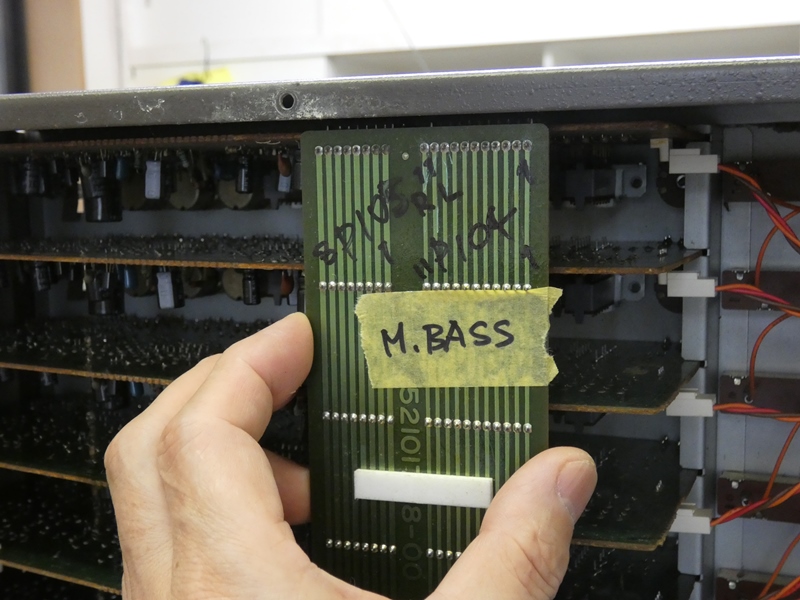

Ｍ．ＢＵＳＳＰＣＢとは、縦方向に並ぶＭＩＸＥＲ
ＩＮＰＵＴＰＣＢを縦貫するバス基板のことです。
　

Ｍ．ＢＵＳＳＰＣＢによりＭＩＸＥＲＩＮＰＵＴＰＣＢは
８チャンネル分の信号を共有することができます。
　

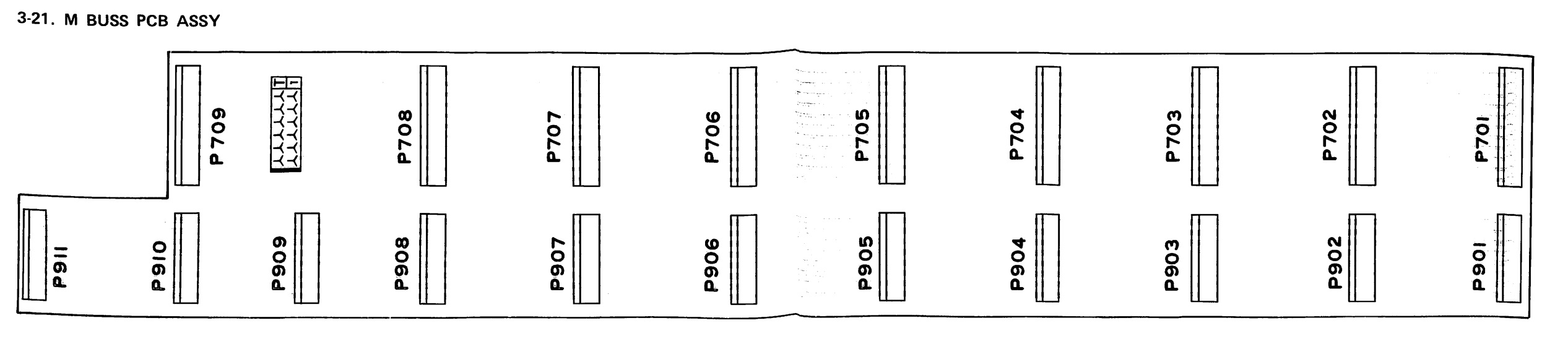

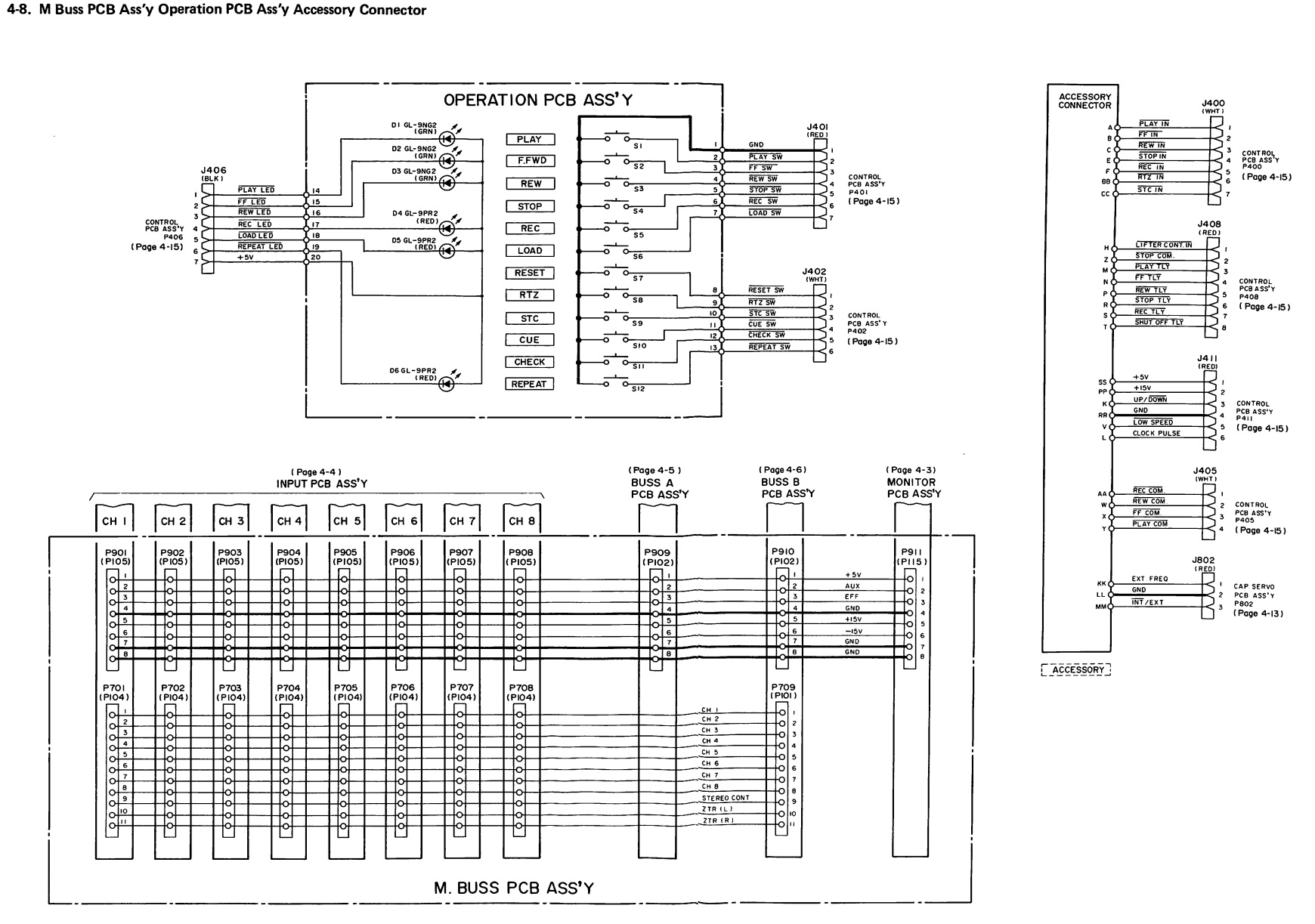

Ｍ．ＢＵＳＳＰＣＢの回路図と実体配線図です。
このバス基板の存在が回路全体の理解を非常に難しく
しています。各回路図のページ間を跨いでいるような
もので、ＢＬＯＣＫＤＩＡＧＲＡＭにも描かれていません。
　

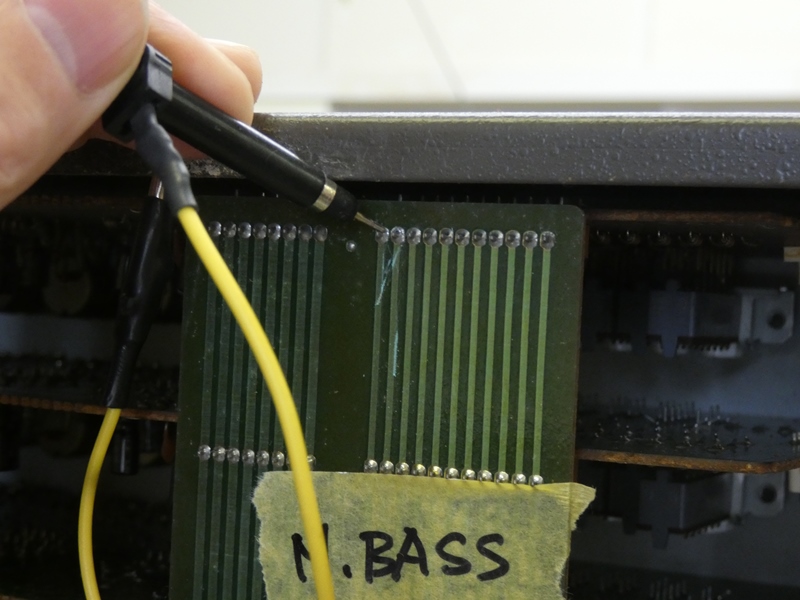

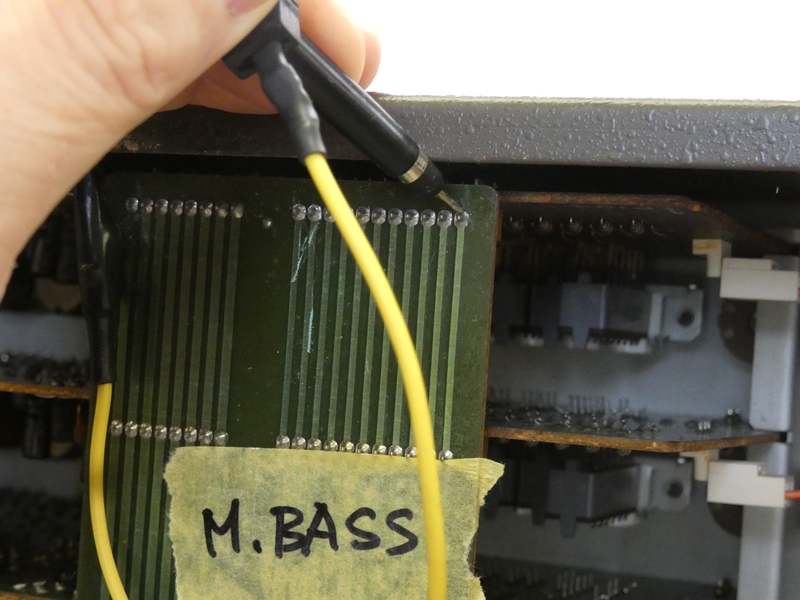

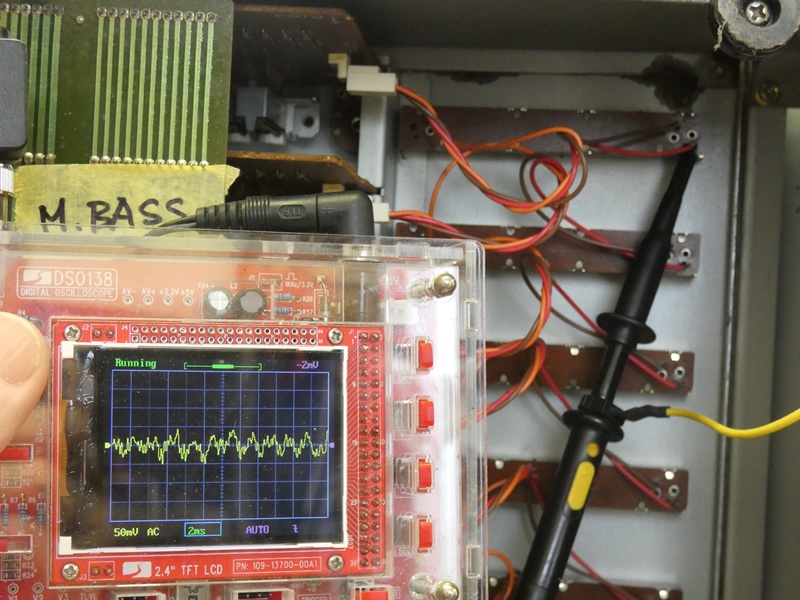

次に、Ｍ．ＢＵＳＳＰＣＢ
各端子の信号を確認してみます。
　

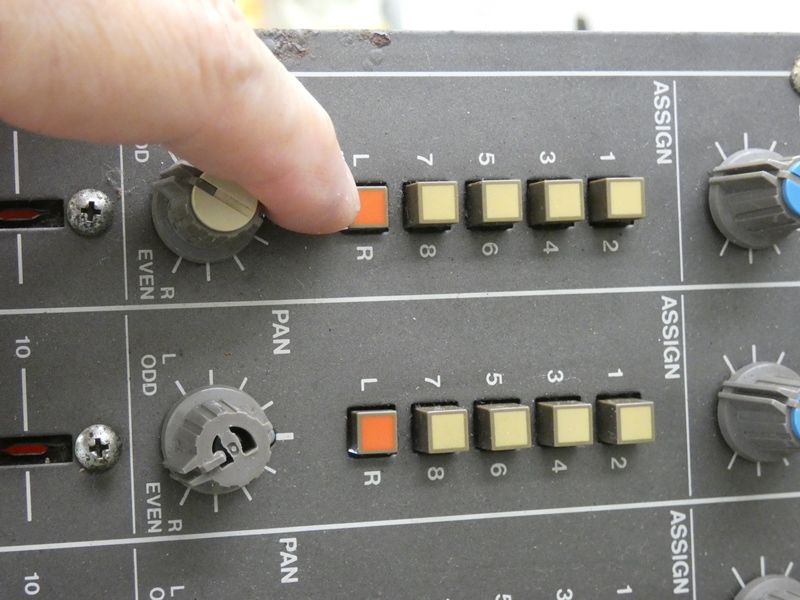

ＭＩＸＥＲＩＮＰＵＴＰＣＢのＡＳＳＩＧＮスイッチにより信号が
ＯＮ・ＯＦＦします。ＡＳＳＩＧＮの機能が分かってきました。
　

Ｍ．ＢＵＳＳＰＣＢの下部には、さらにＢＵＳＳＡとＢ
ＰＣＢ、ＭＯＮＩＴＯＲＰＣＢの３枚が装着されています。
　

何とか Ｒｅｃ／ＰｌａｙＰＣＢＡＭＰに行き着く経路を把握しな
ければなりません。大規模で複雑な配線が追跡を阻みます。
　

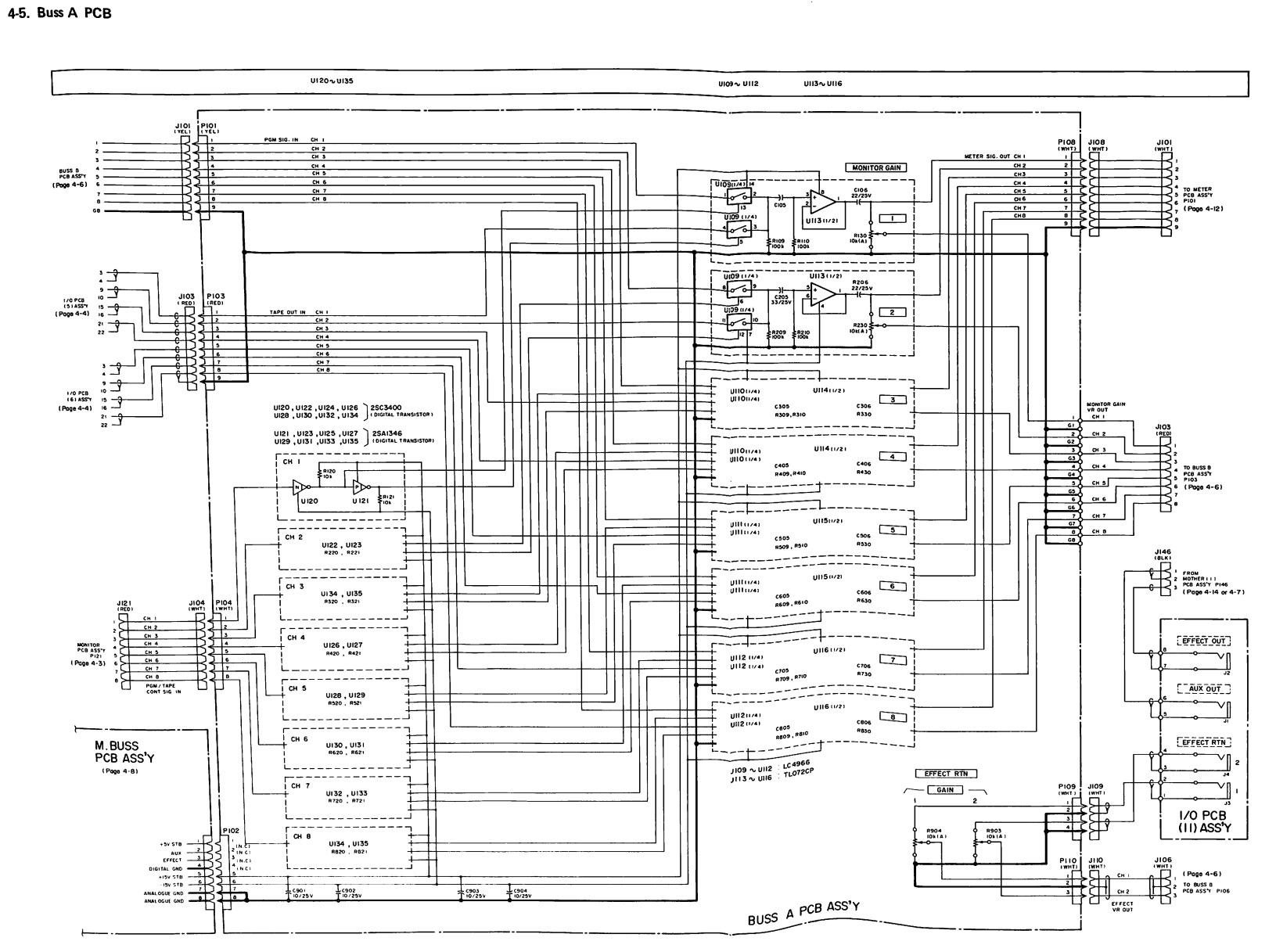

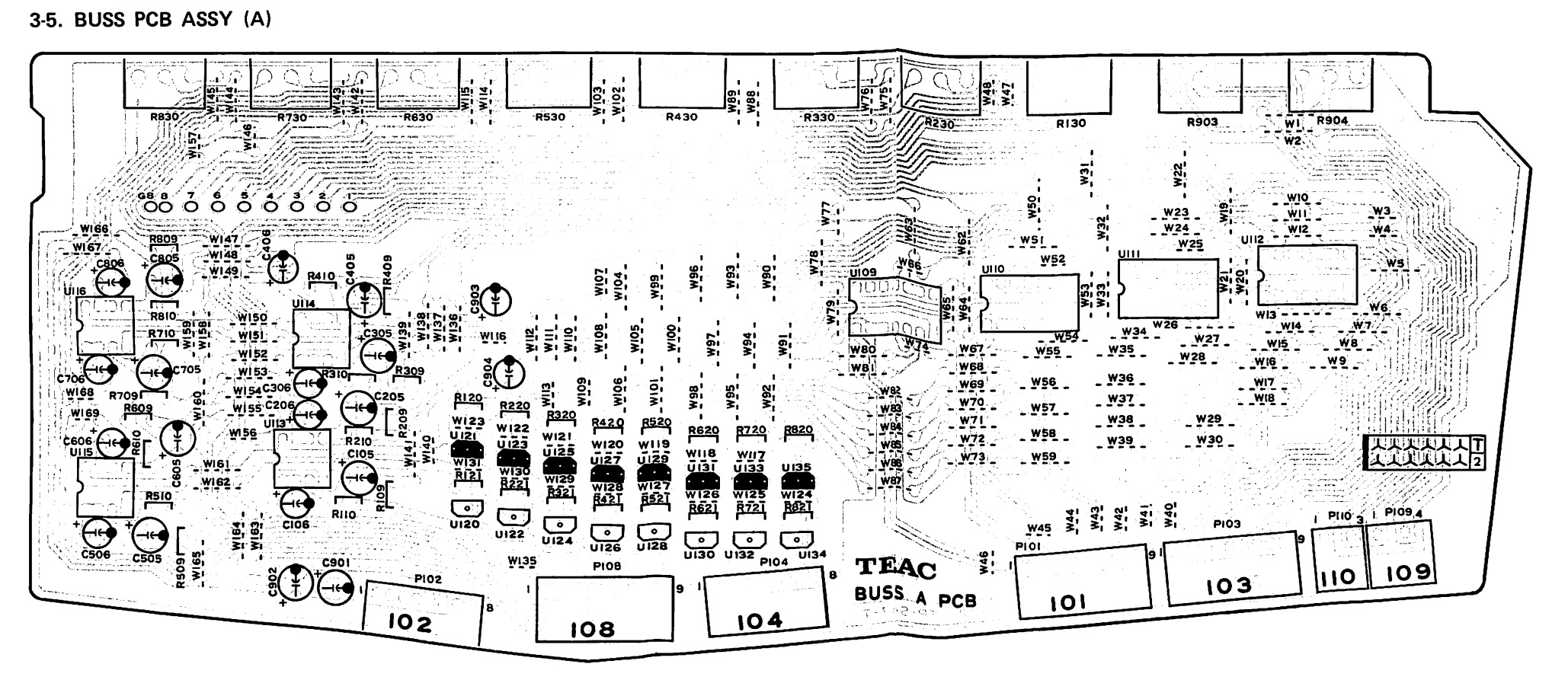

ＢＵＳＳＡＰＣＢの回路図と実体配線図です。ＢＵＳＳＢＰＣＢと
非常によく似ており、コンソール上の操作ツマミの配置が同じです。
ＯＤＤ（奇数チャンネル）側のＰＧＭＭＡＳＴＥＲが接続され、何故か
Ｍ．ＢＵＳＳＰＣＢのＣＨ１～ＣＨ８～Ｒへの接続はありません。
　

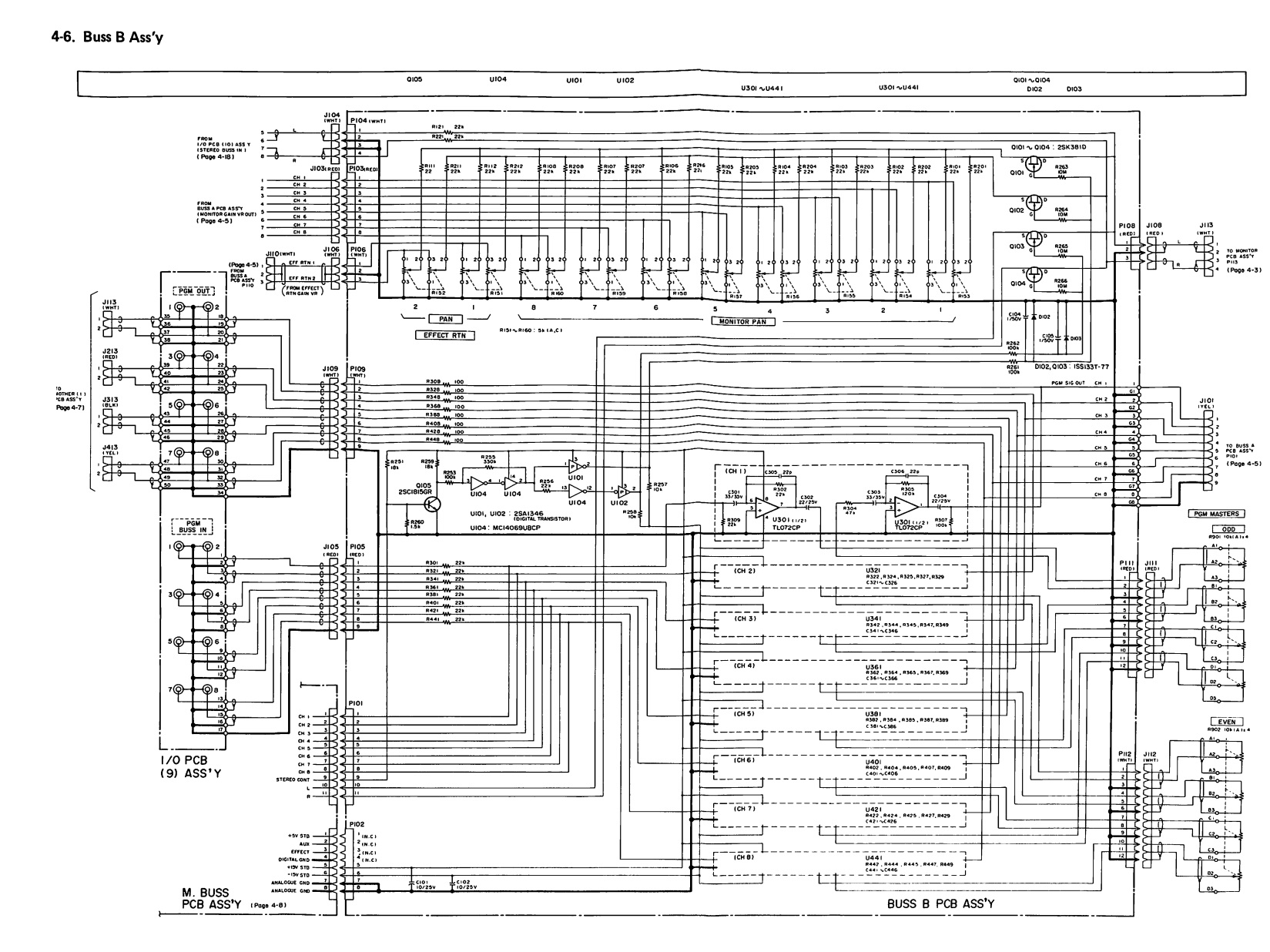

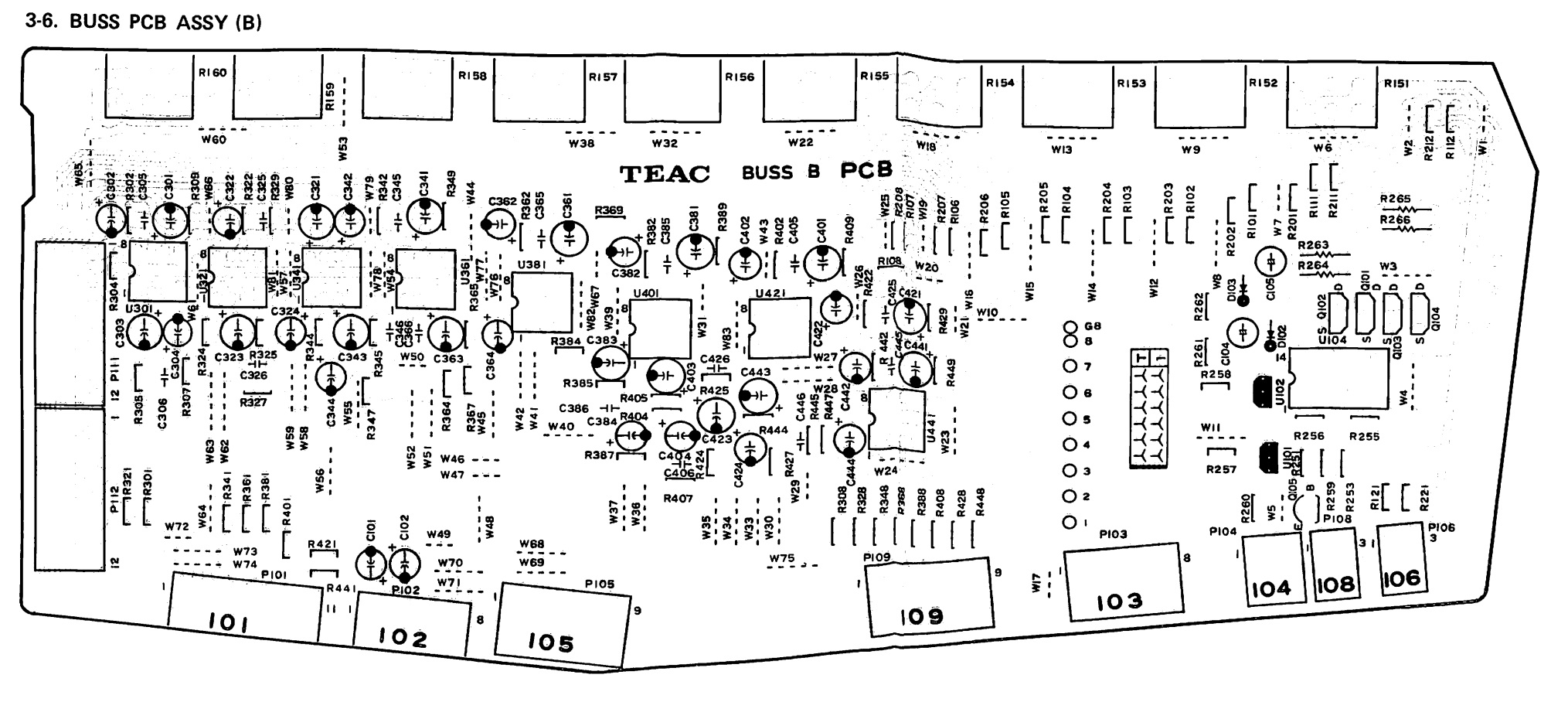

ＢＵＳＳＢＰＣＢの回路図と実体配線図です。コンソール側の
可変抵抗器１０個の配置はＡと同じですが、回路構成はかなり
異なります。既に述べたように、ＢＬＯＣＫＤＩＡＧＲＡＭに明示
されていないため、各々の機能も信号の伝達経路も不明です。
　

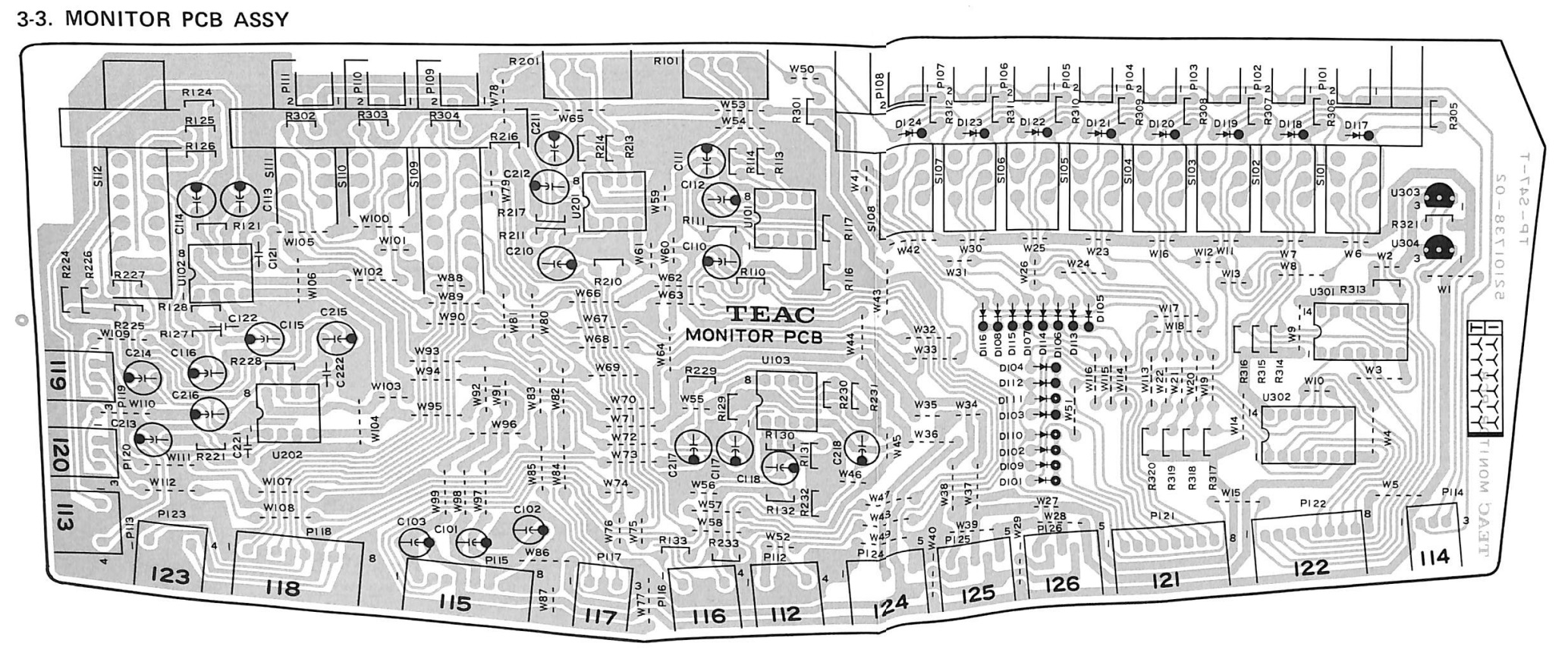

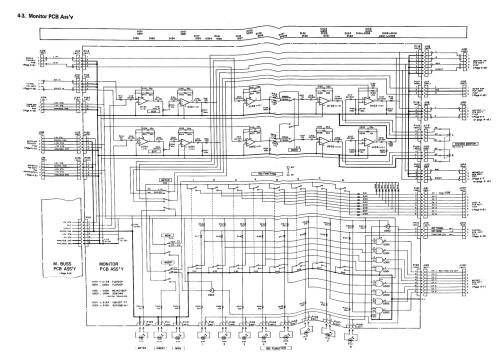

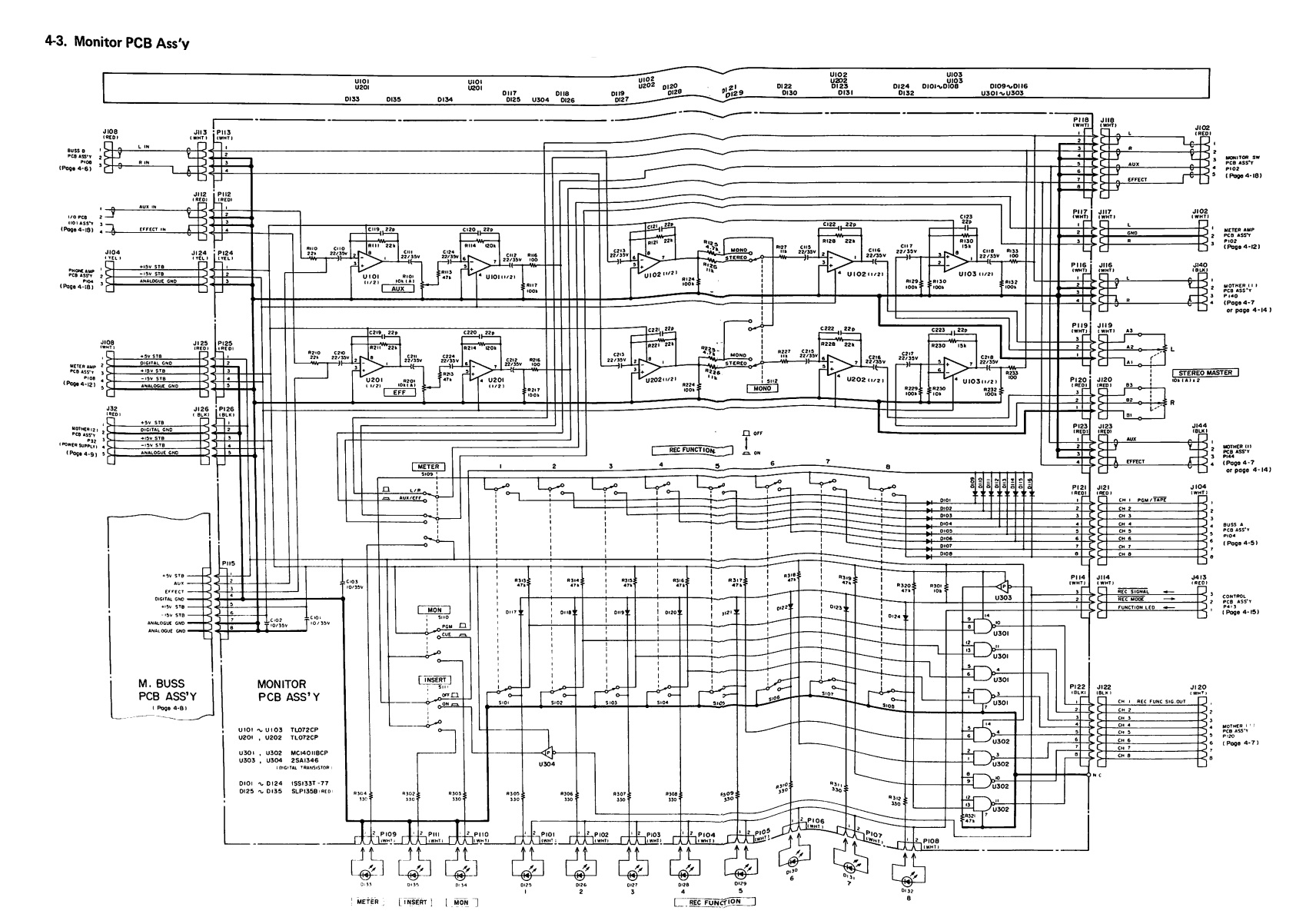

ＢＵＳＳＡ・ＢＰＣＢに隣接するＭＯＮＩＴＯＲＰＣＢの回路図と
実体配線図です。ＭＥＴＥＲの切り替え回路などが含まれている
ので、録音信号または再生信号をモニターする回路のようですが。
　

回路図を行ったり来たりするだけの日が何日も続きます。バスを介した
複雑な信号経路に意味不明の用語が加わり、混迷を極めるだけです。

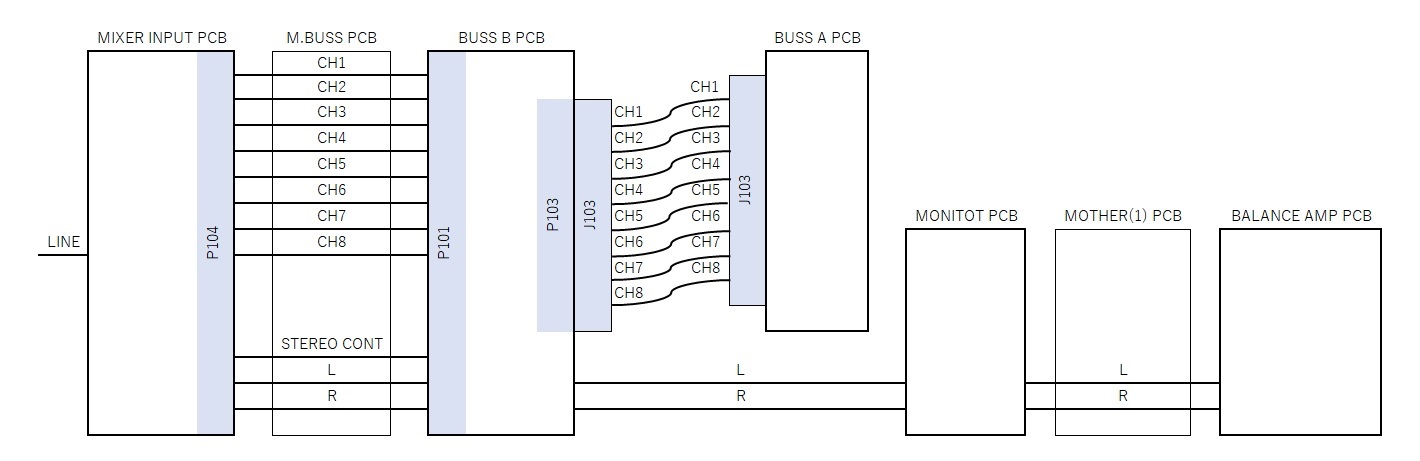

その打開策として、回路基板間の信号の経路を独自に描き出してみる
ことにします。先に、ＬＩＮＥ入力が録再ヘッドへ向かう方向（録音時）で
調べます。ＭＩＸＥＲＩＮＰＵＴで受けた入力は、Ｍ．ＢＵＳＳを経由して
ＢＵＳＳＢに至ります。さらにＭＯＮＩＴＯＲやＢＡＬＡＮＣＥＡＭＰにも
接続され、ＢＵＳＳＡにはバスではなくケーブル配線で接続されます。
ここまで描き出したところで途切れて（分からなくなって）しまいます。
　

ＭＯＮＩＴＯＲＳＷＰＣＢの回路図です。割と簡単な
回路で、録音再生機能に大きな関与はないでしょう。
　

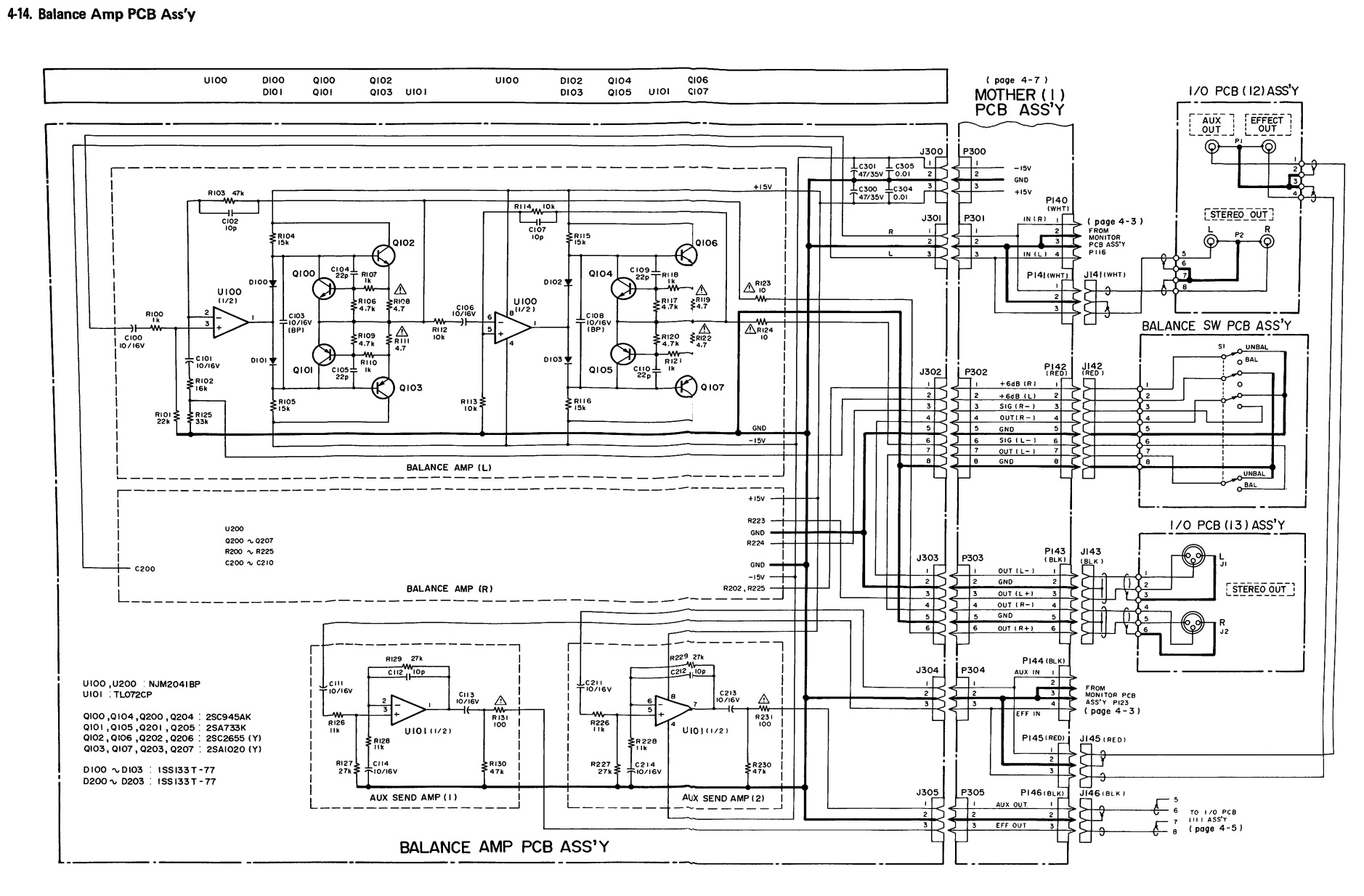

ＢＡＬＡＮＣＥＡＭＰＰＣＢの回路図です。
こちらも大きな影響はないと思われます。
　

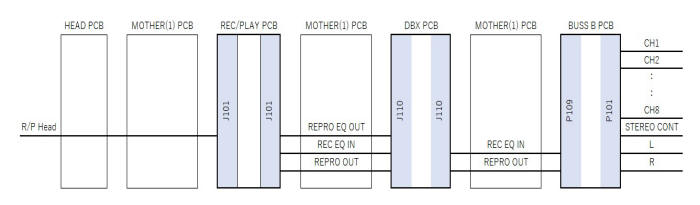

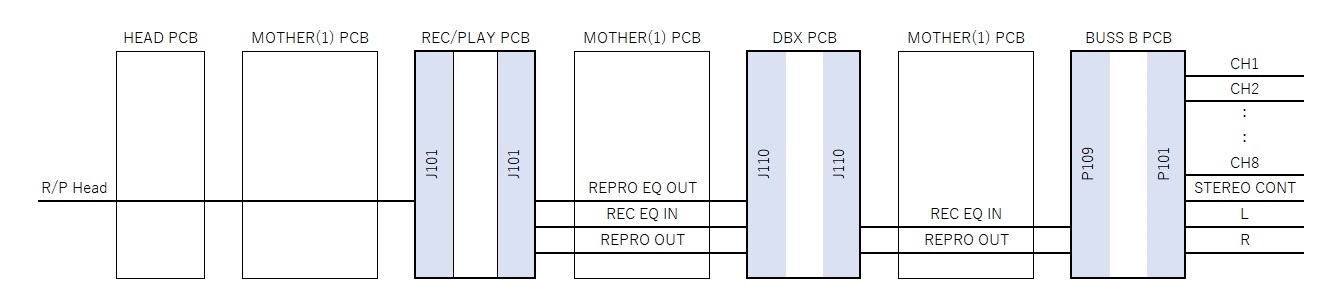

ＬＩＮＥ入力側からの追跡が途中で頓挫してしまったので、次に録再
ヘッド側から経路を描き出してみます。ＨＥＡＤＰＣＢとＭＯＴＨＥＲ
（１）ＰＣＢで中継されたヘッド信号がＲＥＣＰＬＡＹＰＣＢに入り
ます。ここまでは冒頭のインスペクションで既に分かっています。
各チャンネルごとＲＥＰＲＯＥＱＯＵＴ、ＲＥＣＥＱＩＮ、ＲＥＰＲＯ
ＯＵＴの３本が、同じＭＯＴＨＥＲ（１）を経由してＢＵＳＳＢに至り
ます。この３本が録再音声信号そのもののようです。そして最初の
描き出し結果とＢＵＳＳＢが共通していることが分かります。その
回路図を詳しく見ると、Ｍ．ＢＵＳＳ経由で送り込まれてきたＬＩＮＥ
入力がバッファアンプで挟まれたＰＧＭＭＡＳＴＥＲを通り、ＤＢＸに
送り出されて録再ヘッドへ到達します。ようやくパズルが解けました。
　

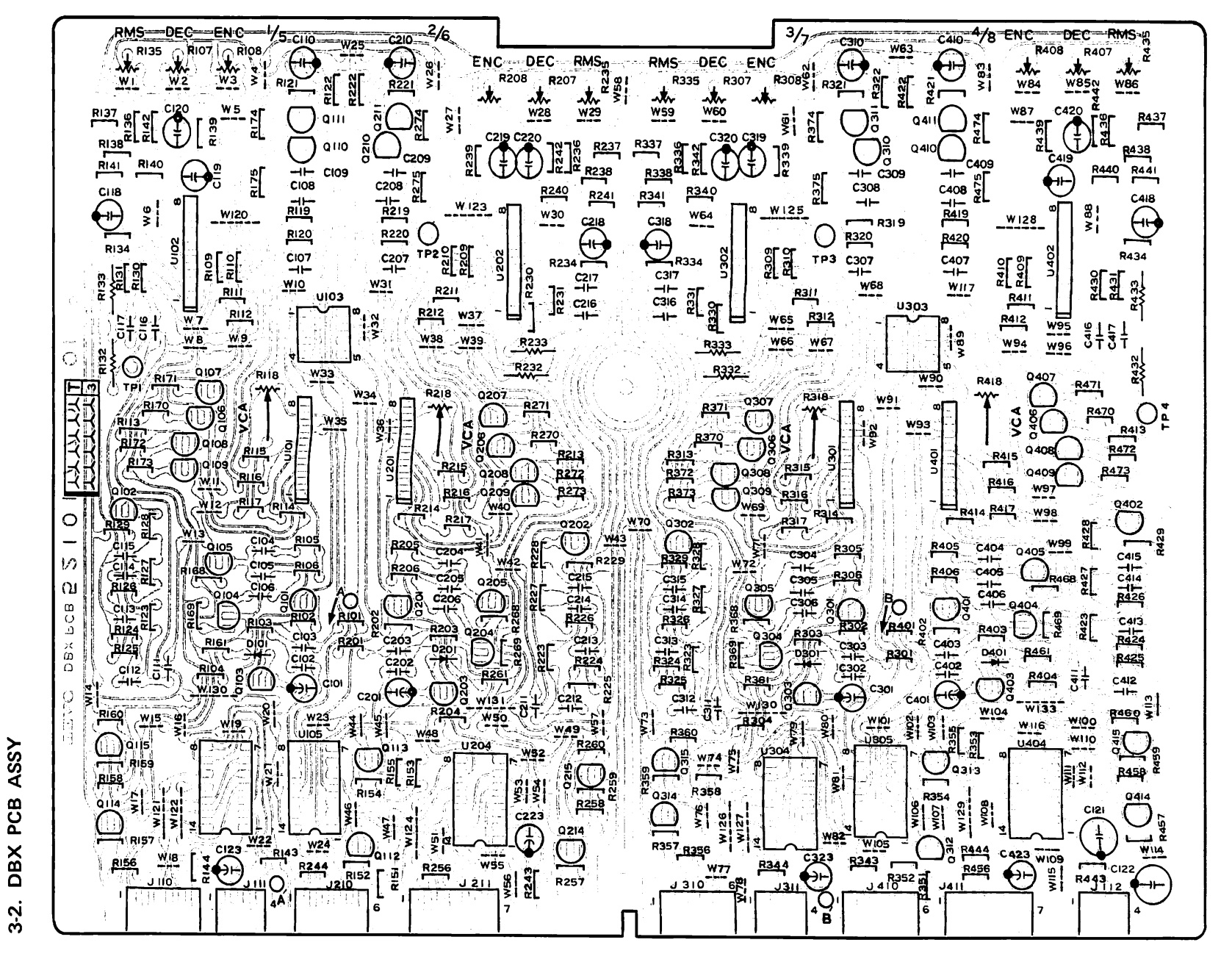

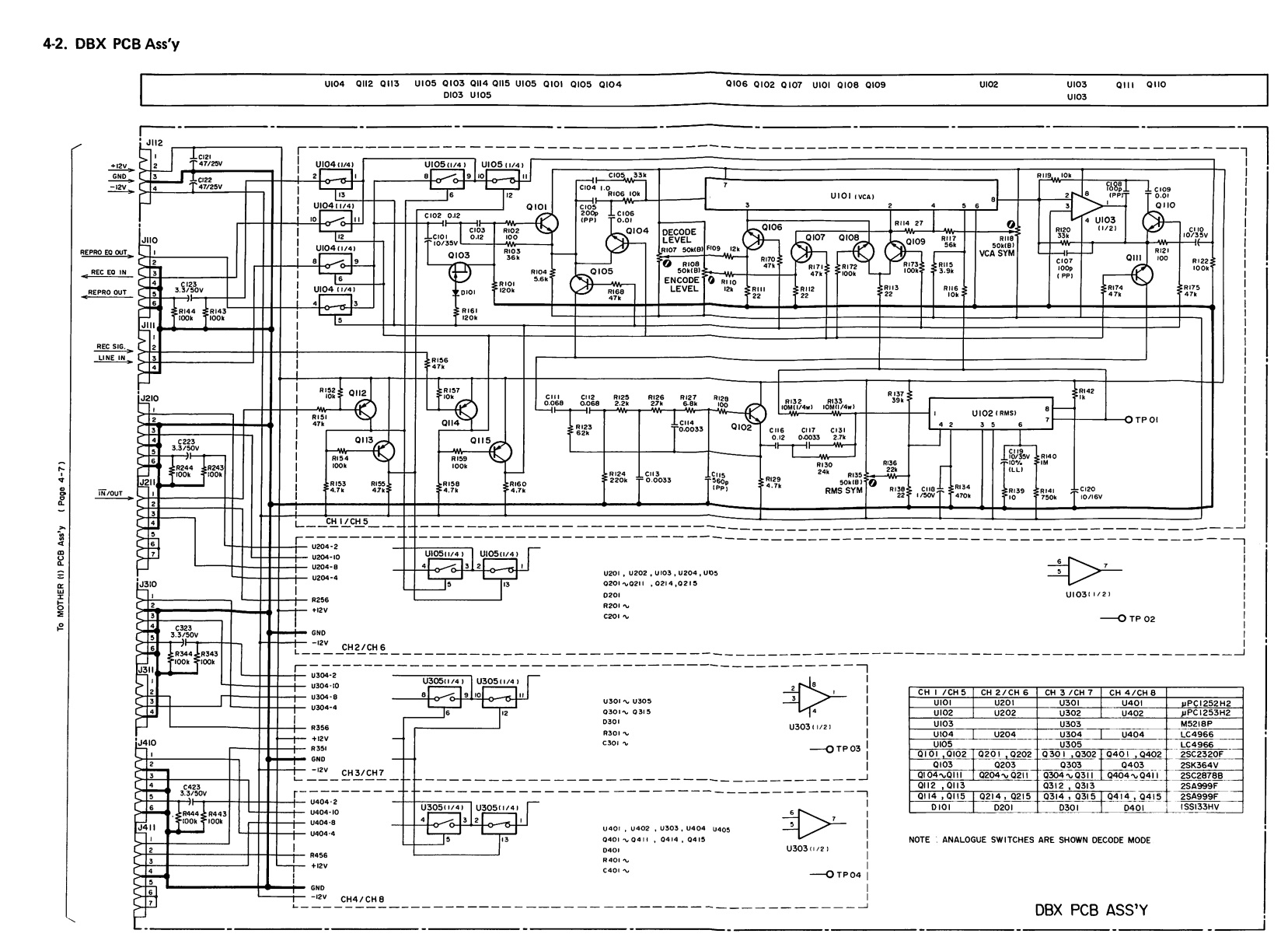

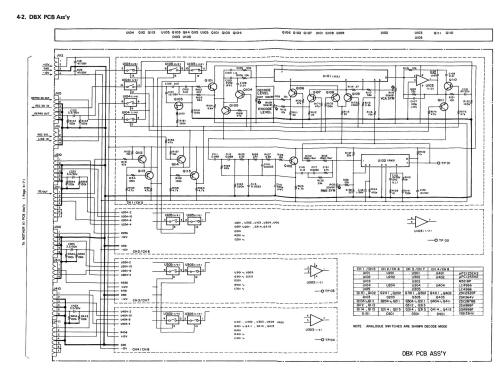

ＤＢＸＰＣＢの回路図と実体配線図です。ＤＢＸは
ＤｅｃｉｂｅｌＥｘｐａｎｓｉｏｎの略で、米国ｄｂｘ社が開発した
ノイズリダクションシステムです。ｄｏｌｂｙと並ぶ複雑な
回路（専用ＬＳＩではない）で構成されています。デッキ
側コンソールにあるｄｂｘスイッチをＯＦＦにすると、音声
信号はＤＢＸを回避してＭＯＴＨＥＲ（１）に戻ります。
　

録再ヘッドからＬＩＮＥ入力に至る長い経路がようやく把握
できました。途方もない時間が費やされています。回路計と
オシロスコープで調べたところ、経路上で明らかに途切れて
いる部分は見つかっていません。そうすると、各回路基板の
コネクタ接続部での導通不良、フェーダーやＰＡＮなどに使用
されている可変抵抗器の摺動不良、そして最悪の場合、回路
基板の動作不良・破損が考えられます。これ以上底面側から
アクセスする必要はないので、底面カバーを元に戻します。
　

信号の経路が把握できており、その大部分に問題は
ないので一挙にインスペクションの敷居が低くなります。
　

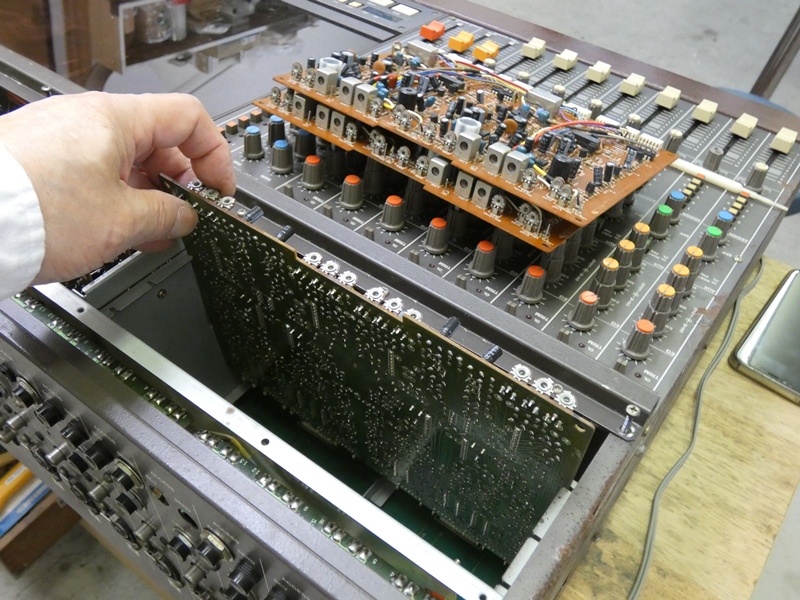

回路基板のほとんどは、本体奥側の
カバーを開けることで脱着可能です。
　

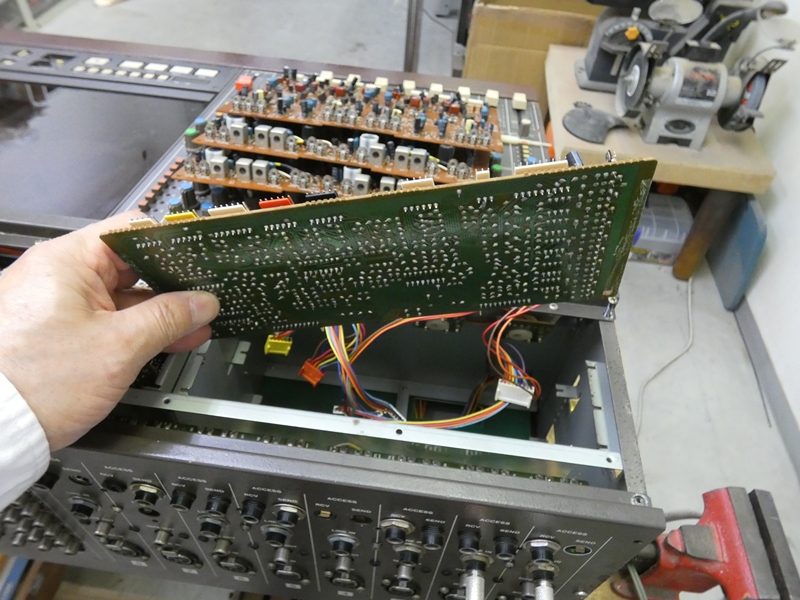

回路基板を１枚ずつ抜き取り、接点復活剤を
使用してコネクタ部を洗浄・復活します。
　

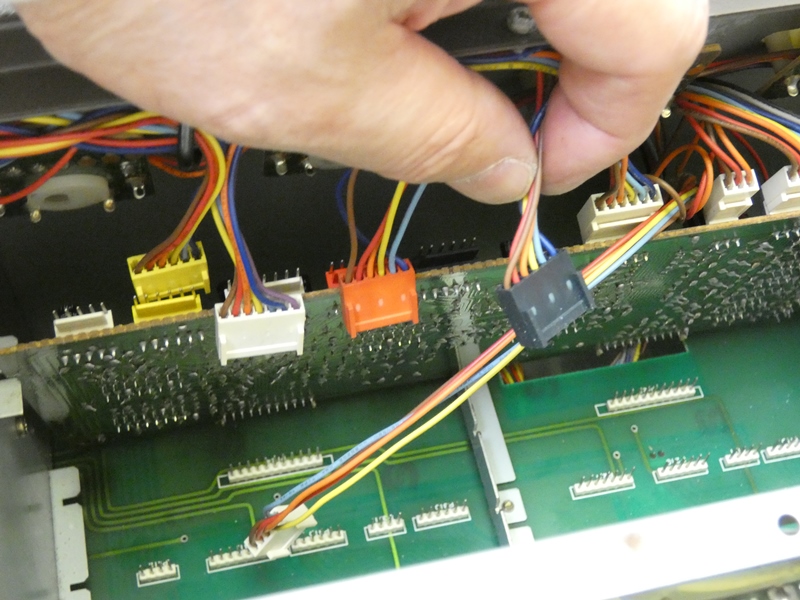

ケーブルによる配線もコネクタを
洗浄し接触を復活させます。
　

入力フェーダーやマスターフェーダーに使用されている
スライド抵抗器は、軒並み接触不良が進んでいます。
　

徹底的に接点復活を図ります。ＡＳＳＩＧＮや
ＲＥＣＦＵＮＣＴＩＯＮもようやく理解できます。
　

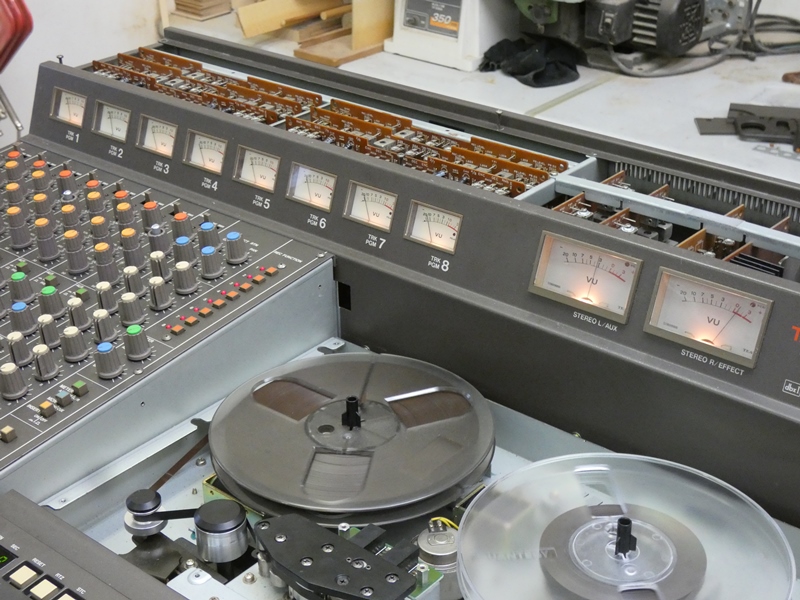

主要な回路構成を把握し、基本的な接続に問題がない
ことを確認した上での再動作テストです。ＶＵメーターの
指針が全て動作し、フェーダーやＰＡＮの操作に忠実に
反応します。ひたすら接点を洗浄・復活したコネクタ類の
どこかに原因があったのでしょうか。信号経路に問題が
ないのだから、正常に動作するのは当然といえますが。
　

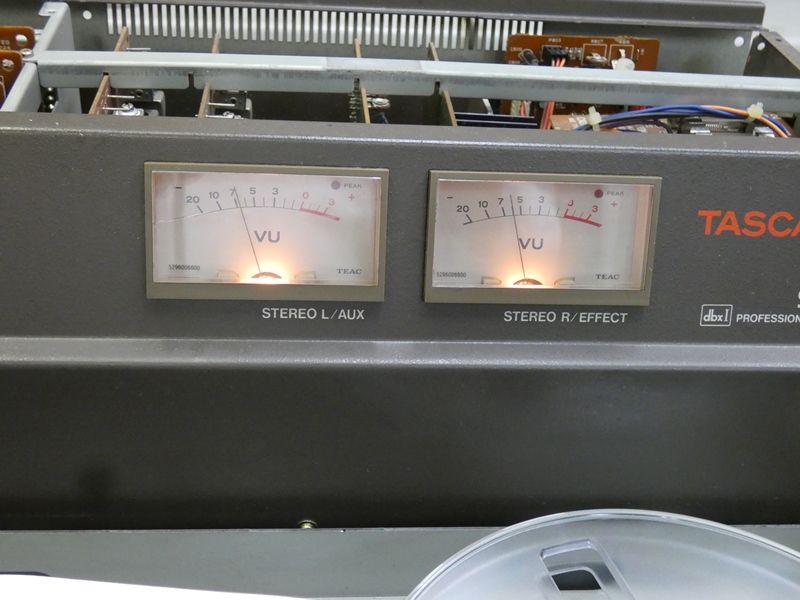

強いて問題を挙げれば、ＣＨ２のＶＵメーターで照明が
点灯していません。それと指針の振れが小さいようです。
　

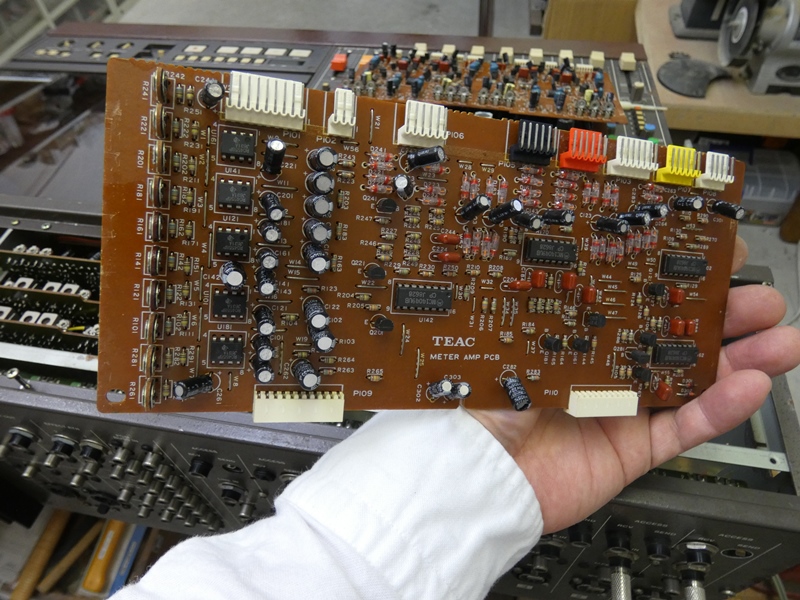

ＶＵメーターはこのＭＥＴＥＲＡＭＰＰＣＢにより駆動
されます。ＬＥＤによるピーク表示回路も内蔵します。
　

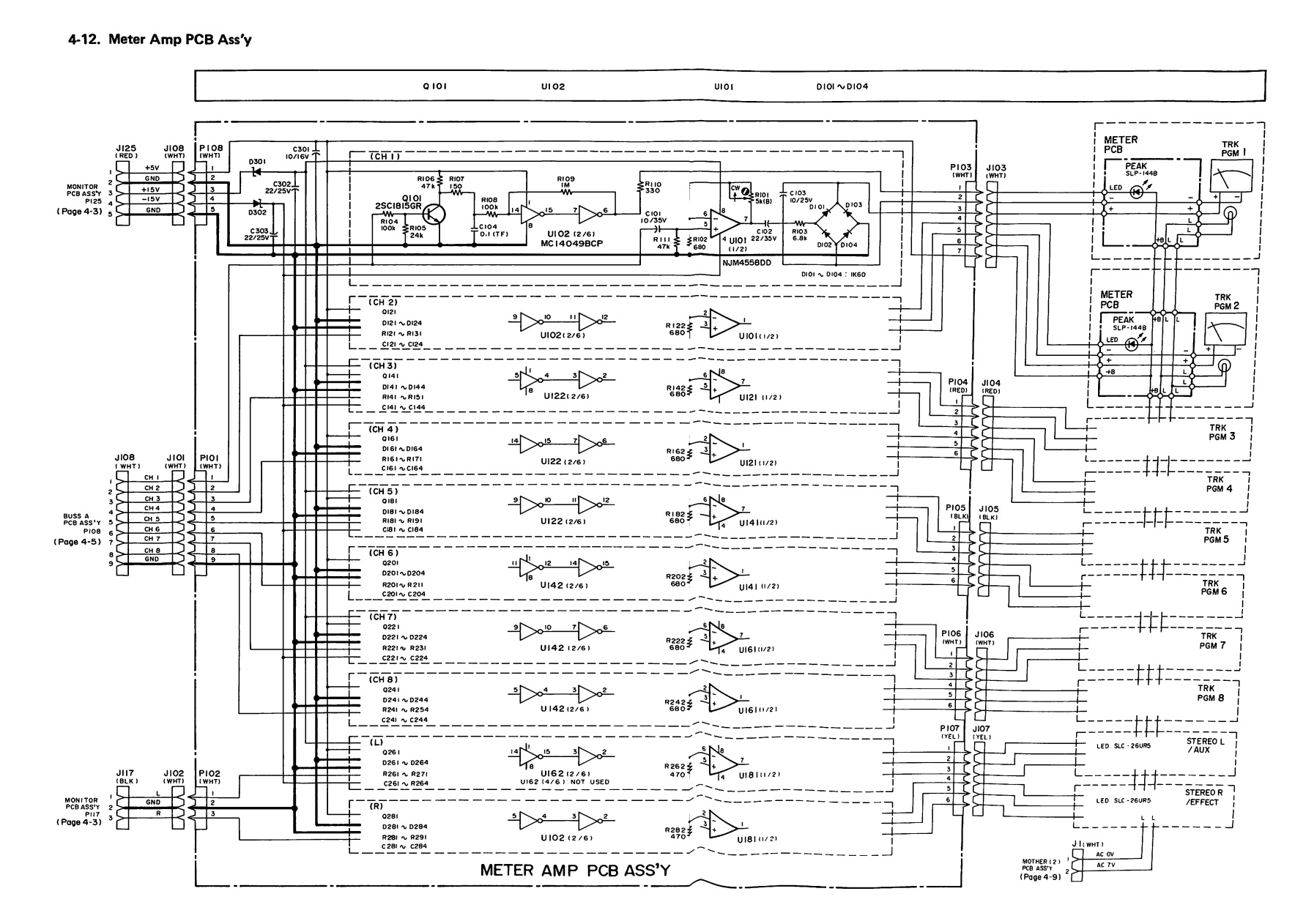

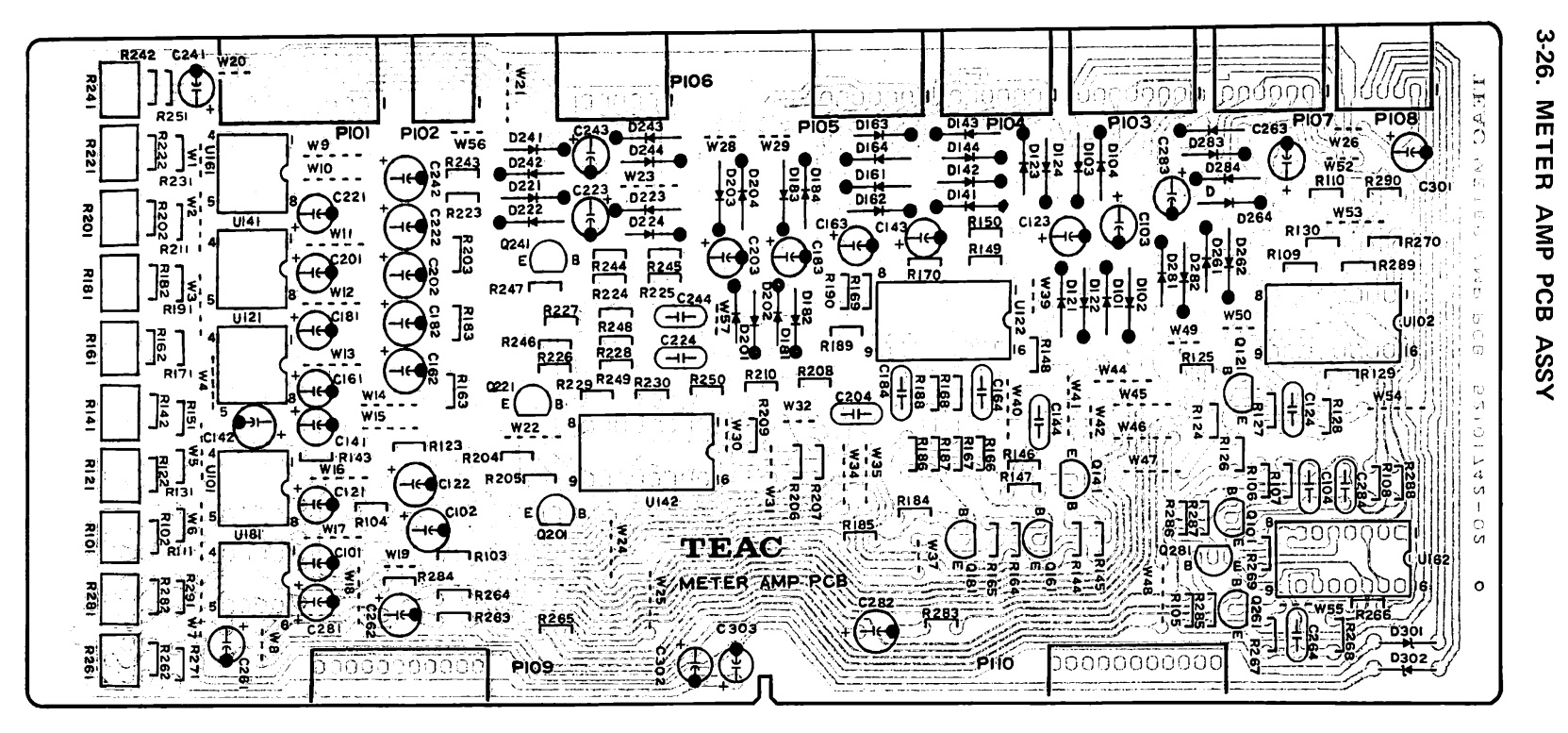

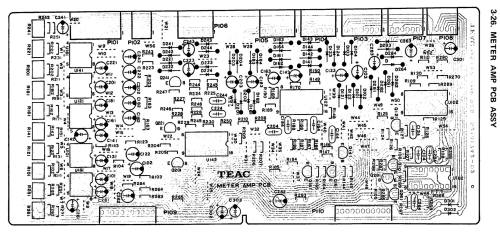

ＭＥＴＥＲＡＭＰＰＣＢの回路図と実体配線図です。
基板の左端にＶＵメーターのゲイン調整用の半固定
抵抗器が並び、基板を差し込んだままの状態で外部
からドライバーを差し込み簡単に調整できる構造です。
　

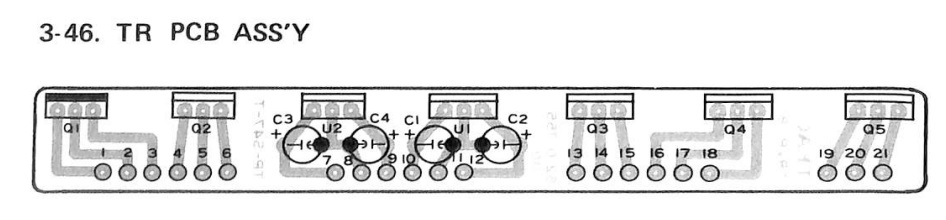

参考までに前回の修理でパワートランジスタ端子の半田付け
不良が発見されたＴＲＰＣＢの実体配線図です。早くから
回路図を参照できていればもっと手早く作業できていたかと
思いきや、「回路図集」は３２ページ、「実体配線図集」が
２０ページで合わせて５２ページも。その前の「点検・調整編」が
３２ページ、「構造・分解編」が１３ページあり、合計９７ページ
にも及ぶほとんど「専門書」です。これを読んでから作業する
気には、到底なれませんな。実は本機の使用方法を理解
するための取扱説明書は別で、さらに５０ページ分あります。
じっくり読む気にはなれず、さりとて読みもせず当てずっぽうな
作業をするのはタダの無謀でしかなく・・。悩ましいところです。

　

参考

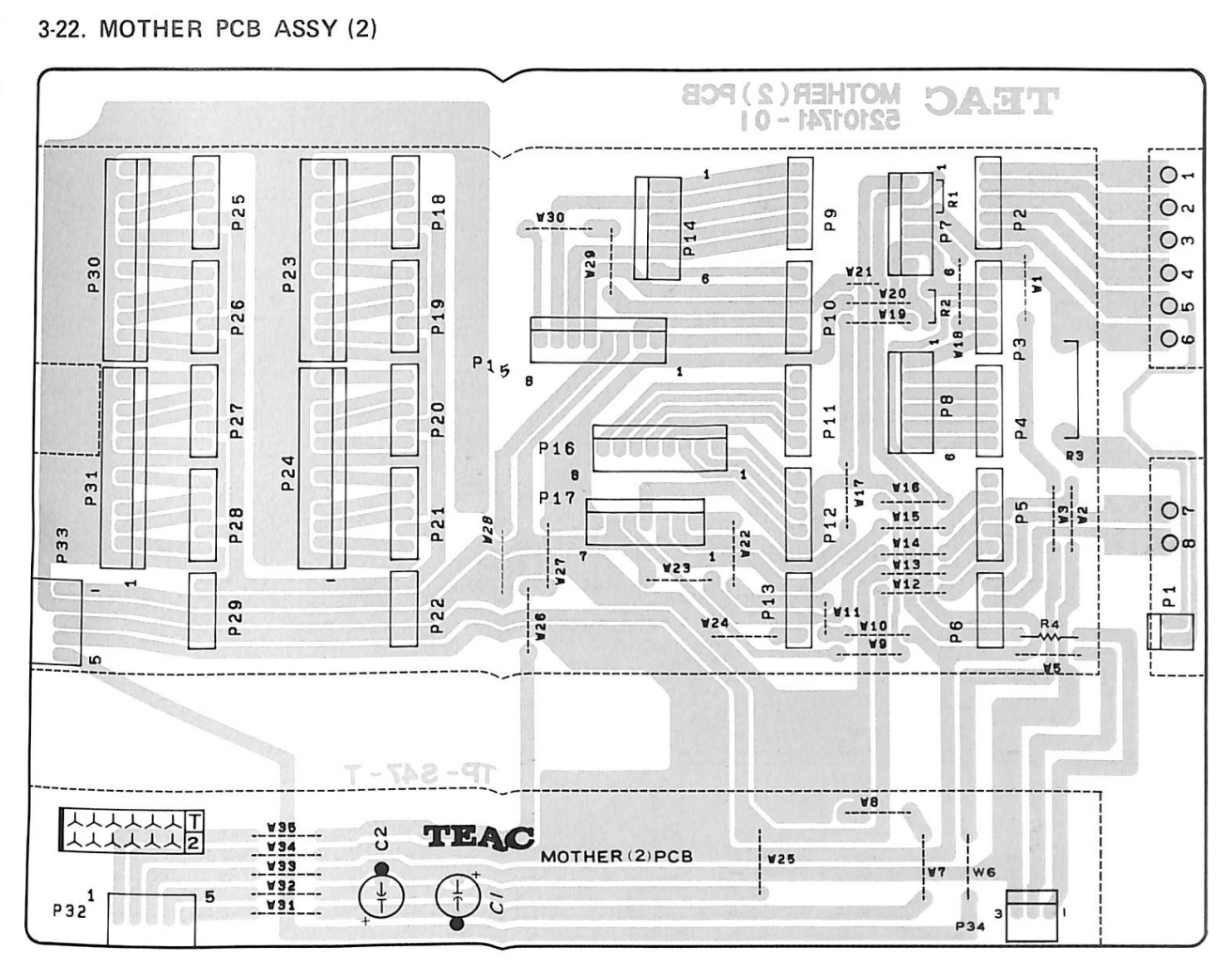

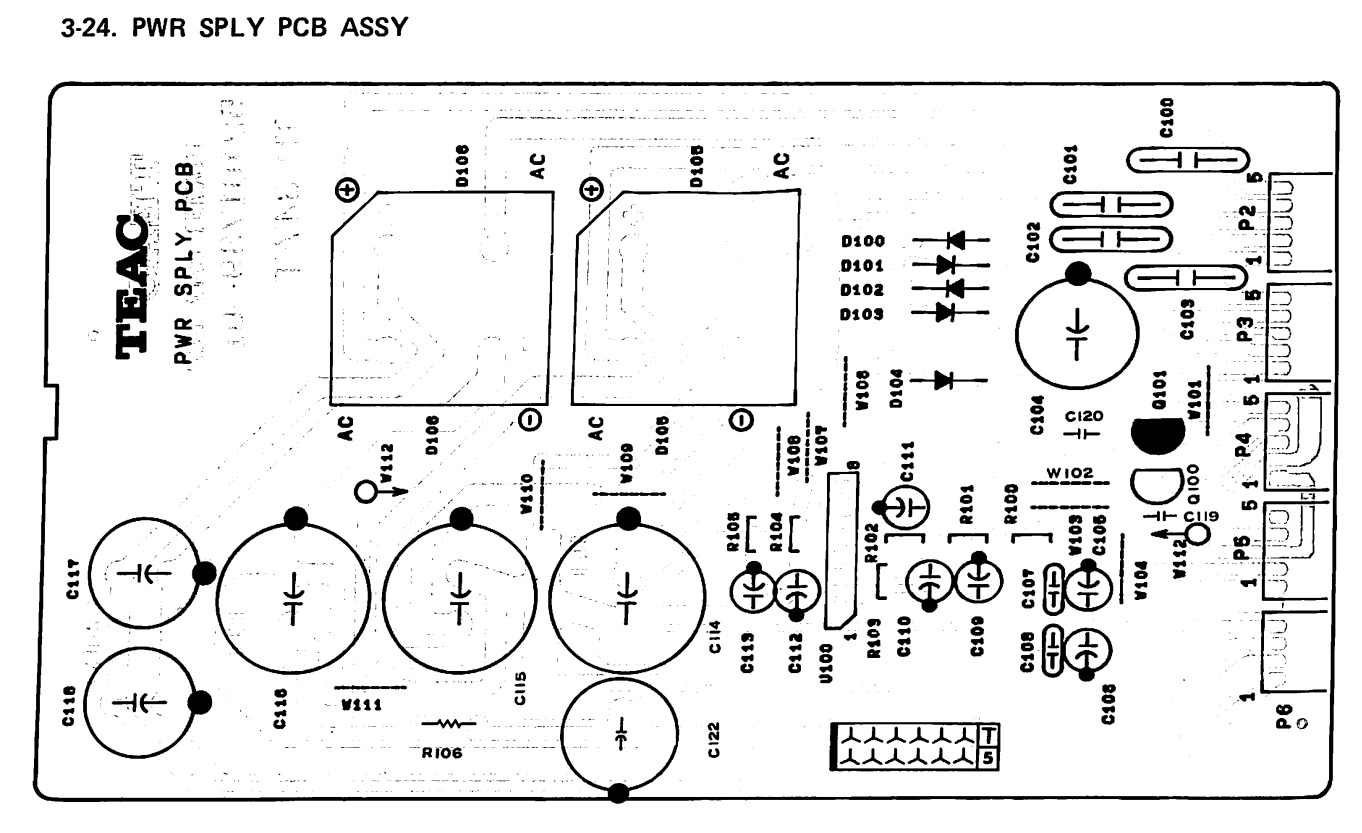

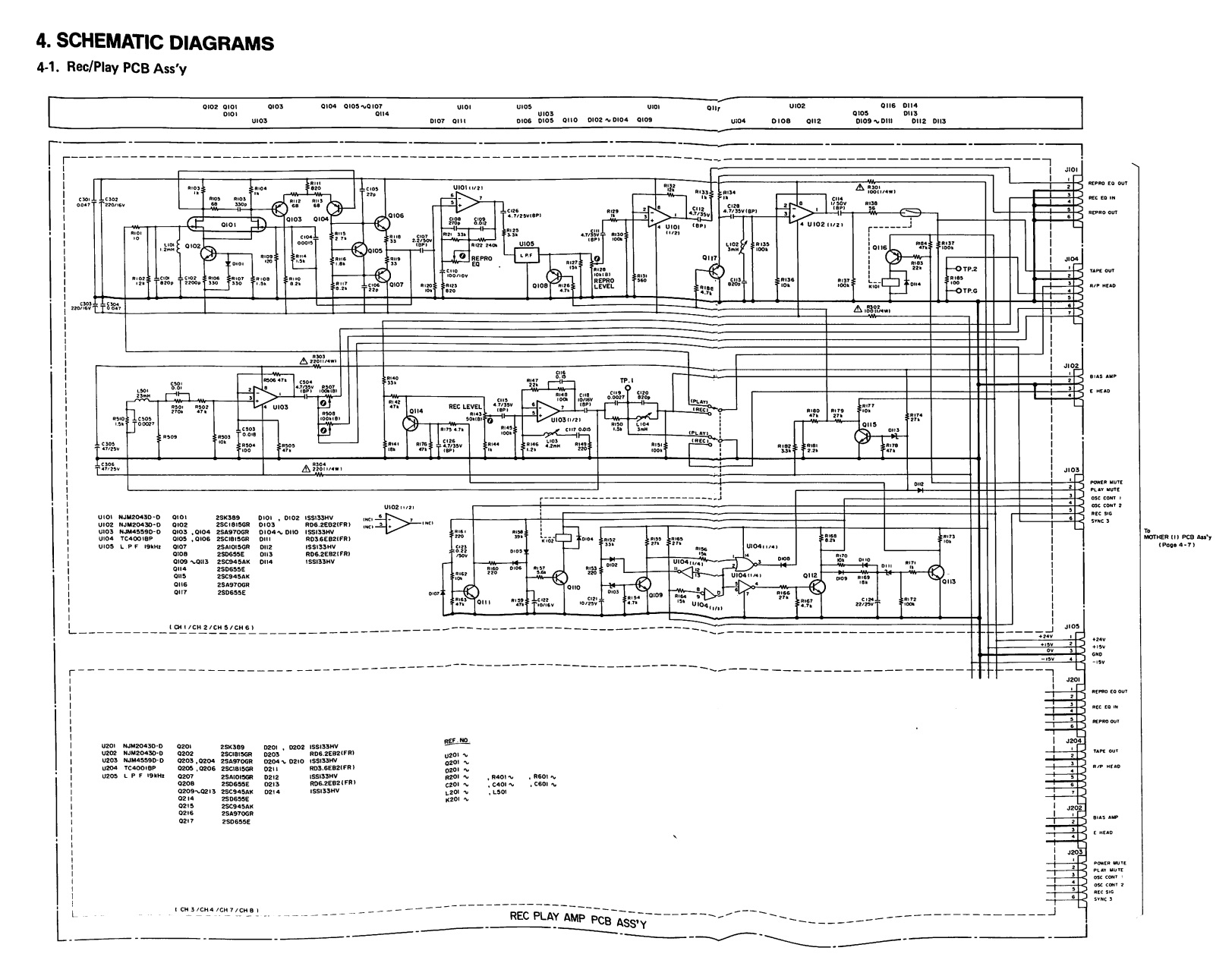

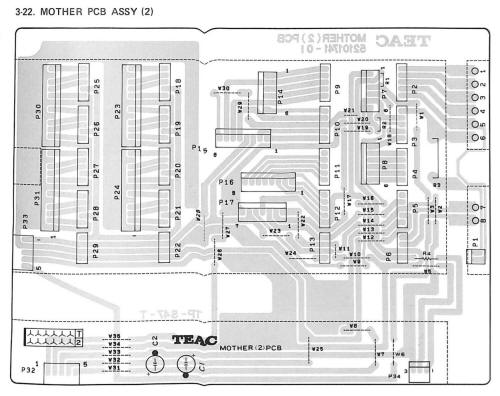

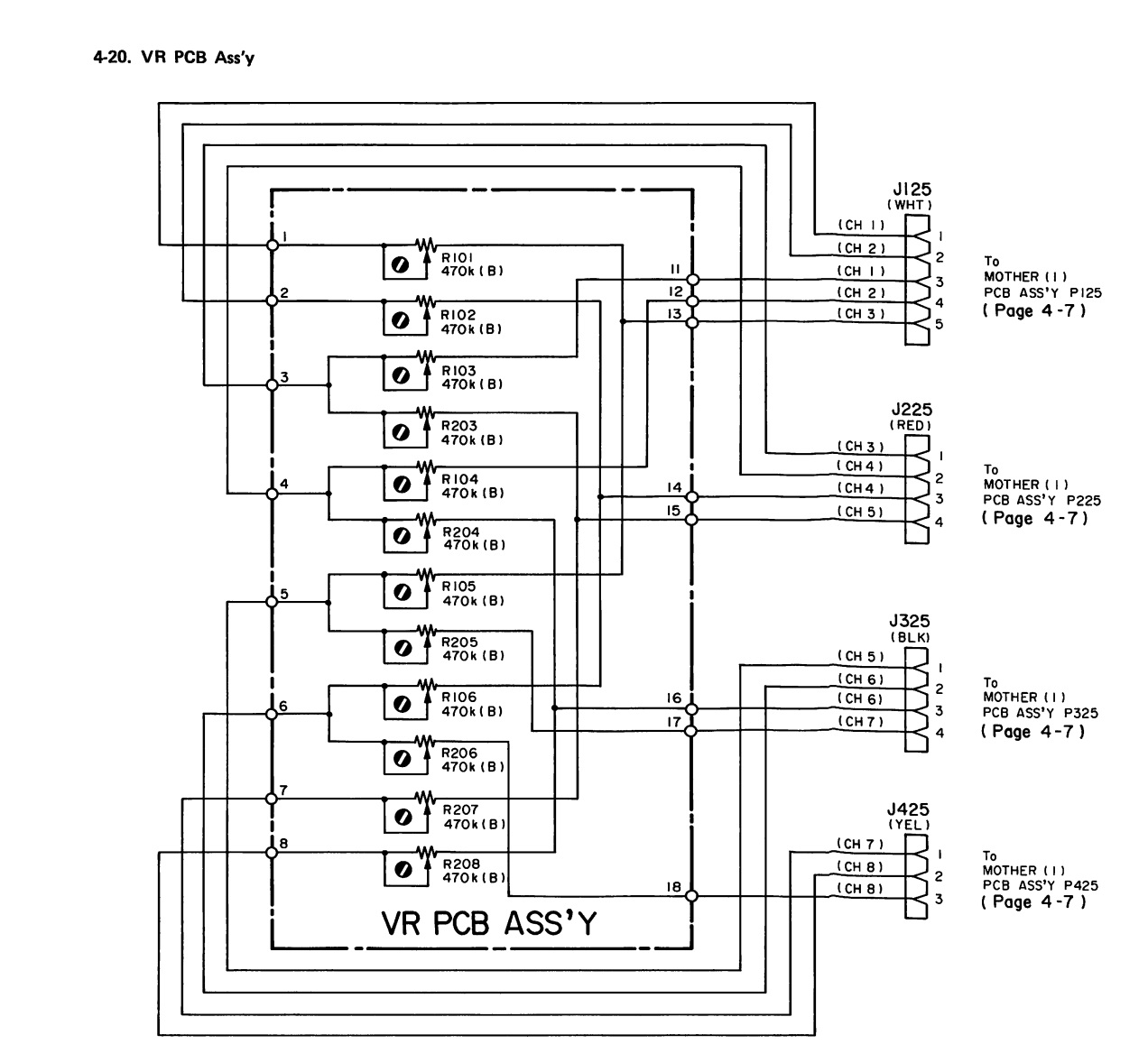

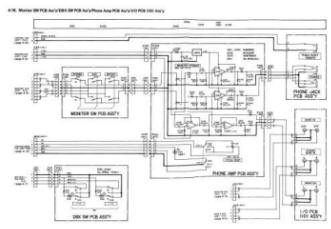

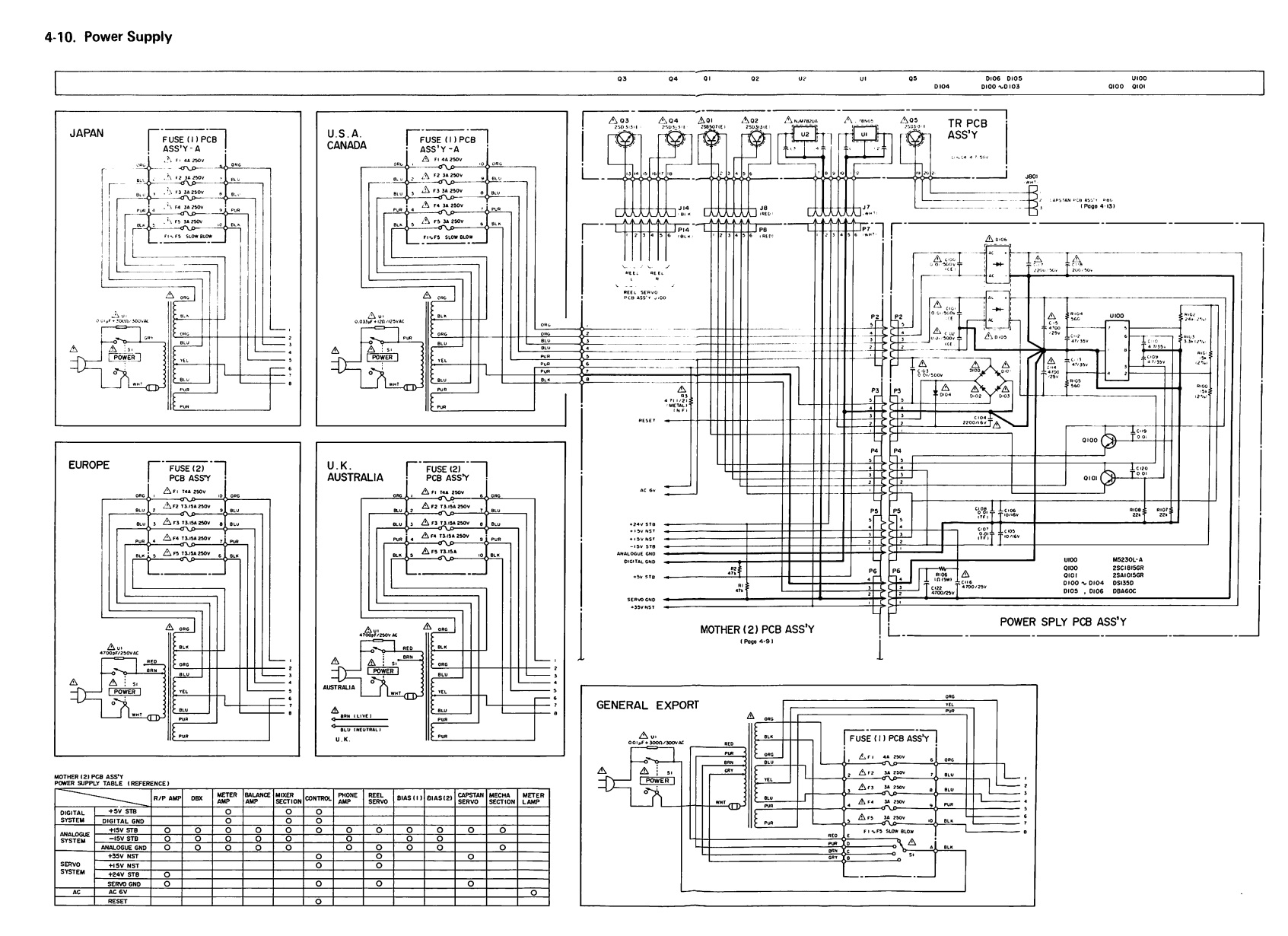

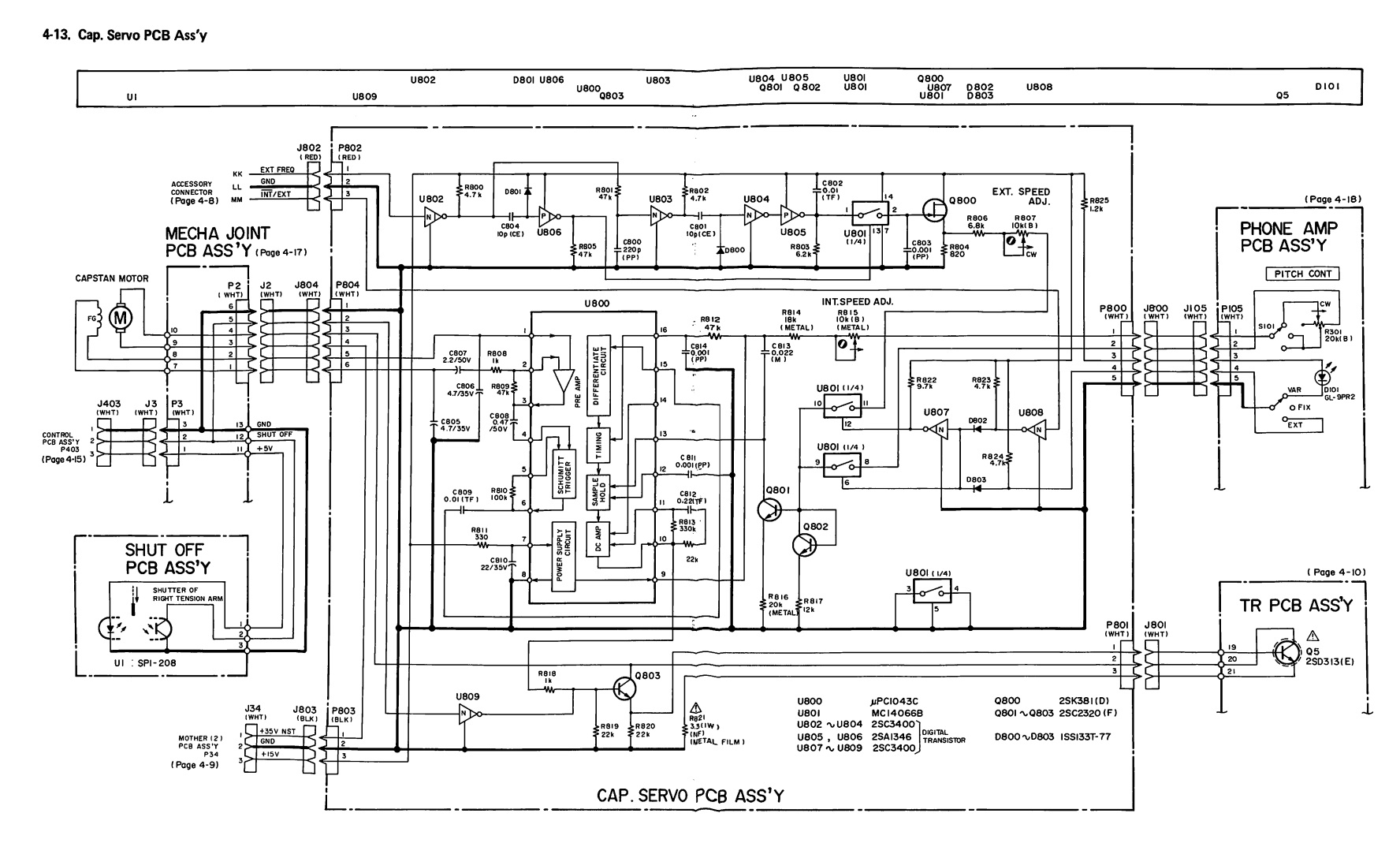

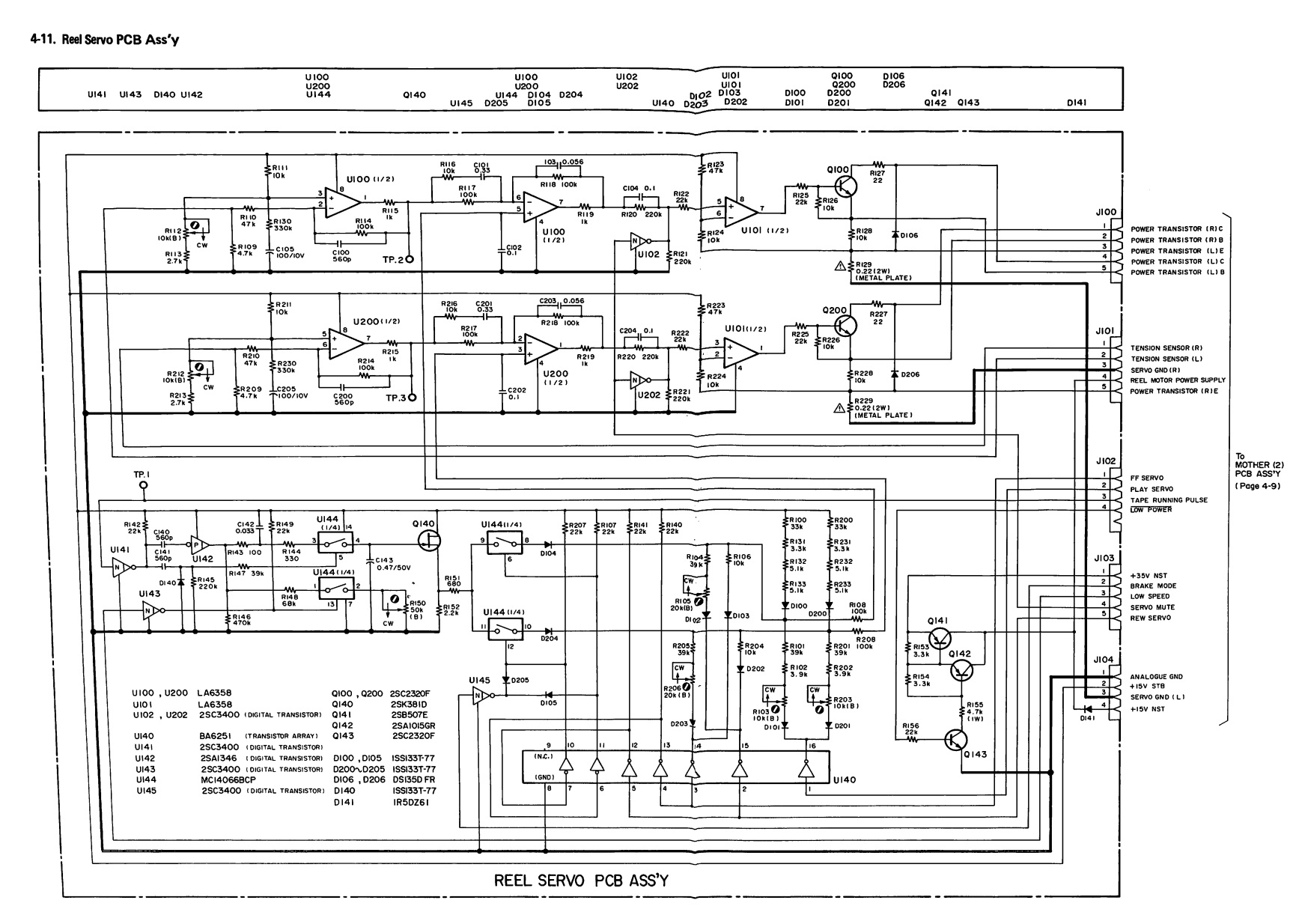

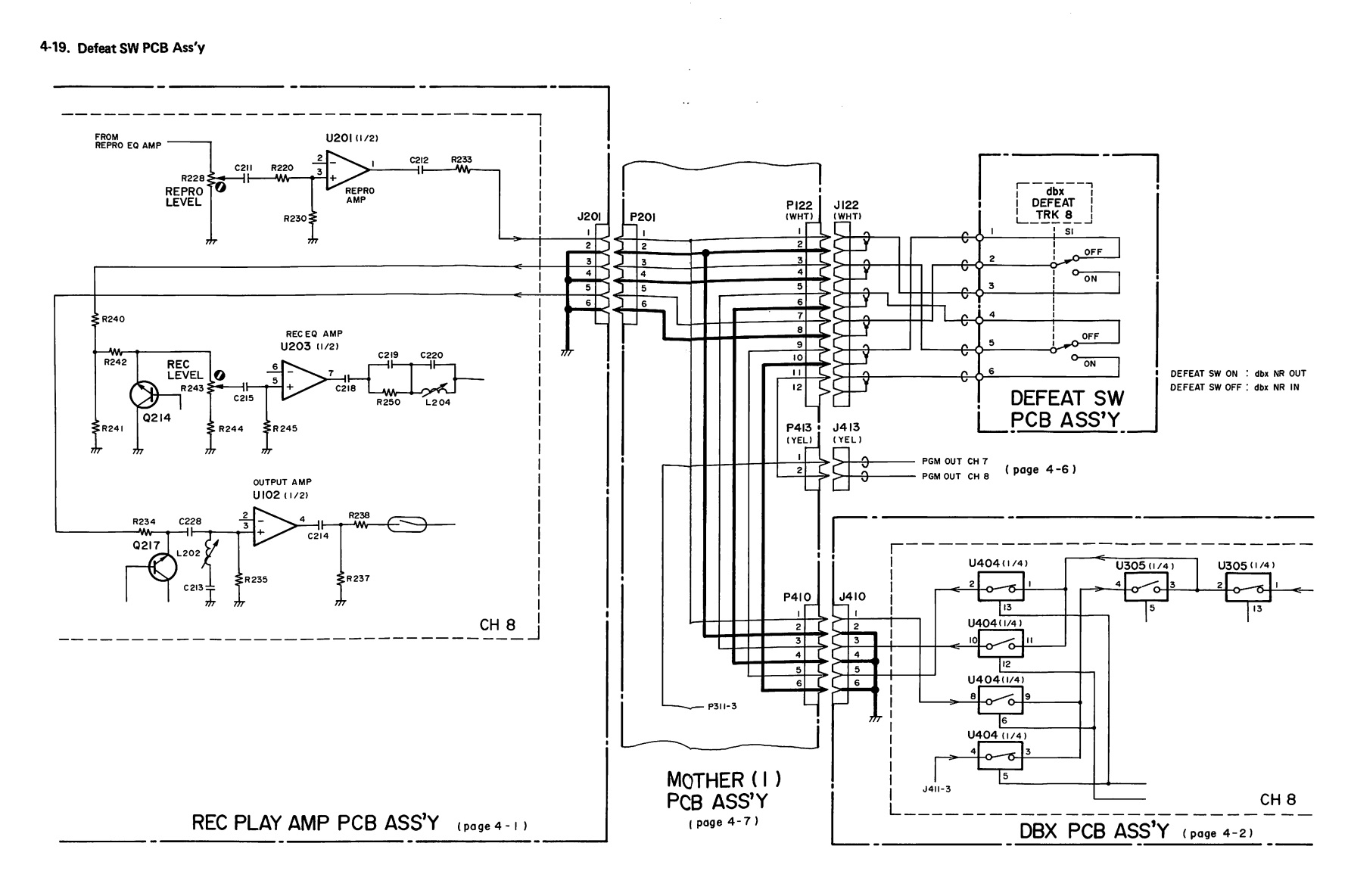

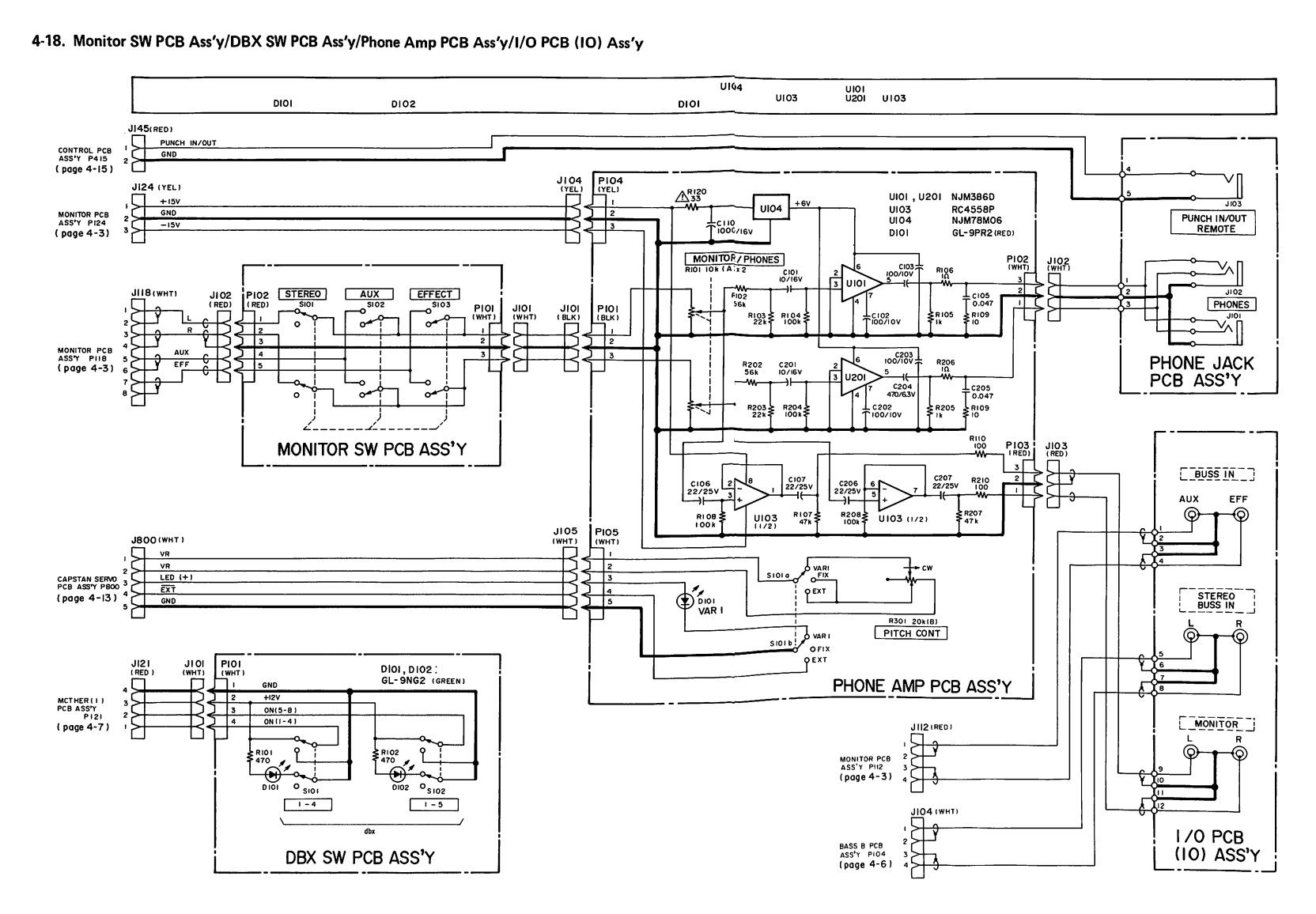

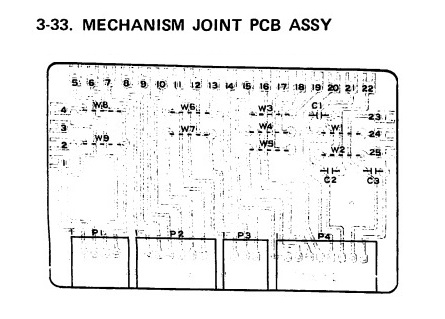

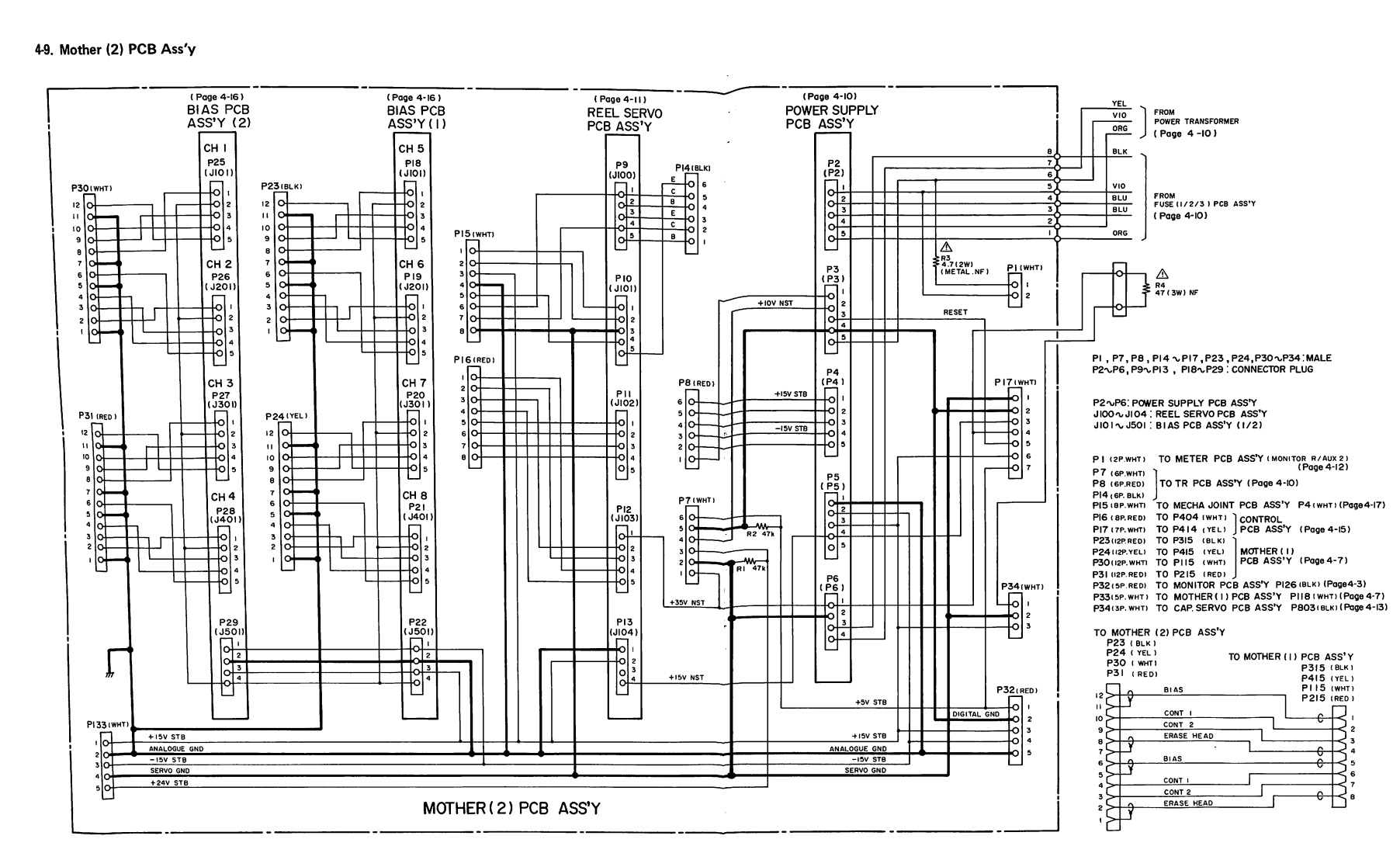

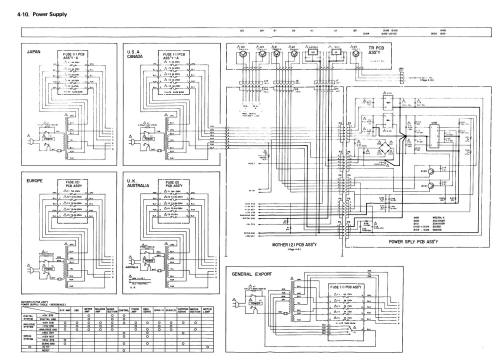

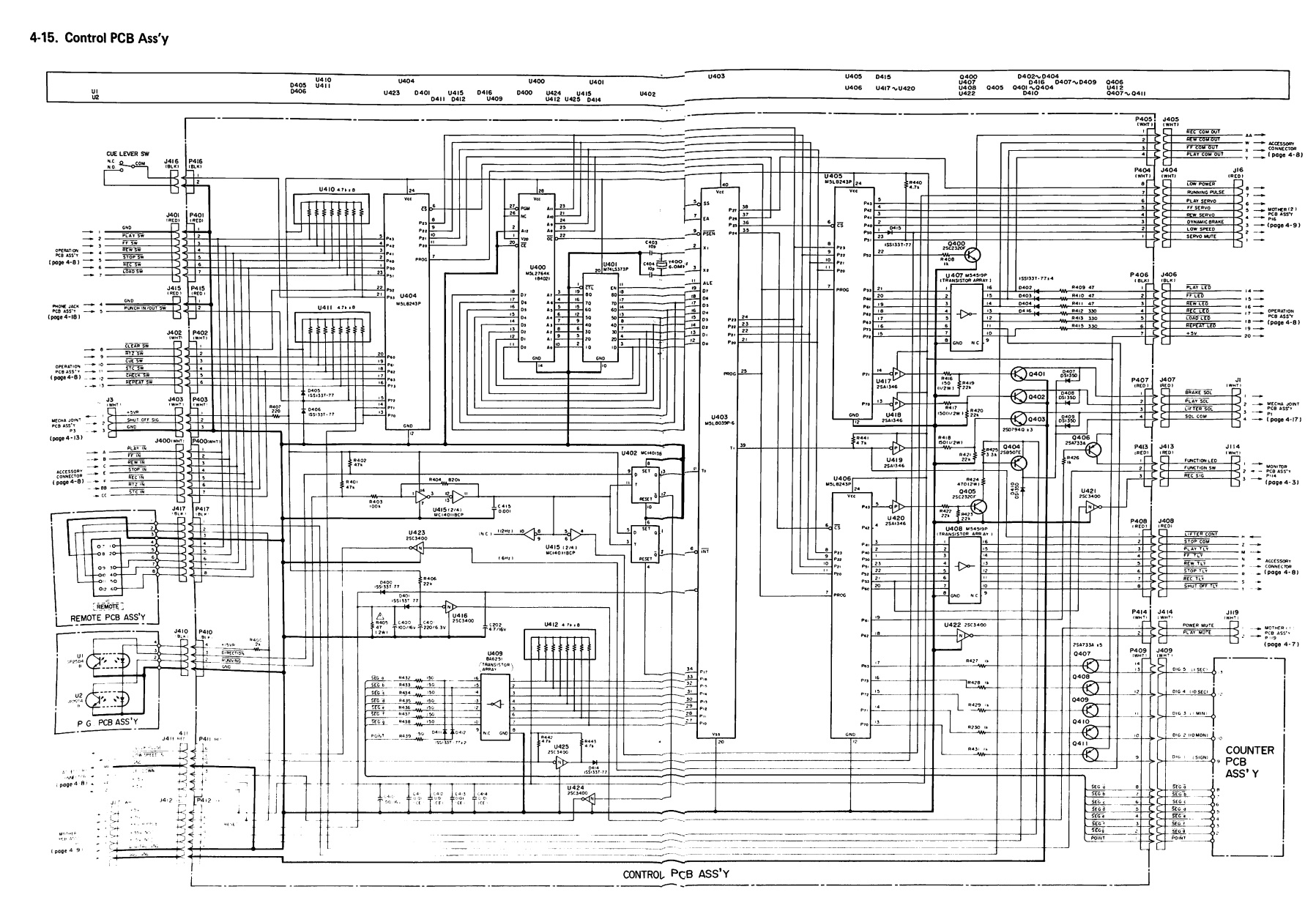

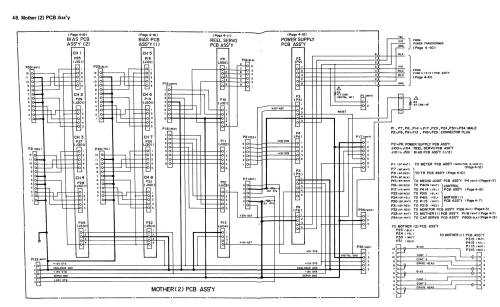

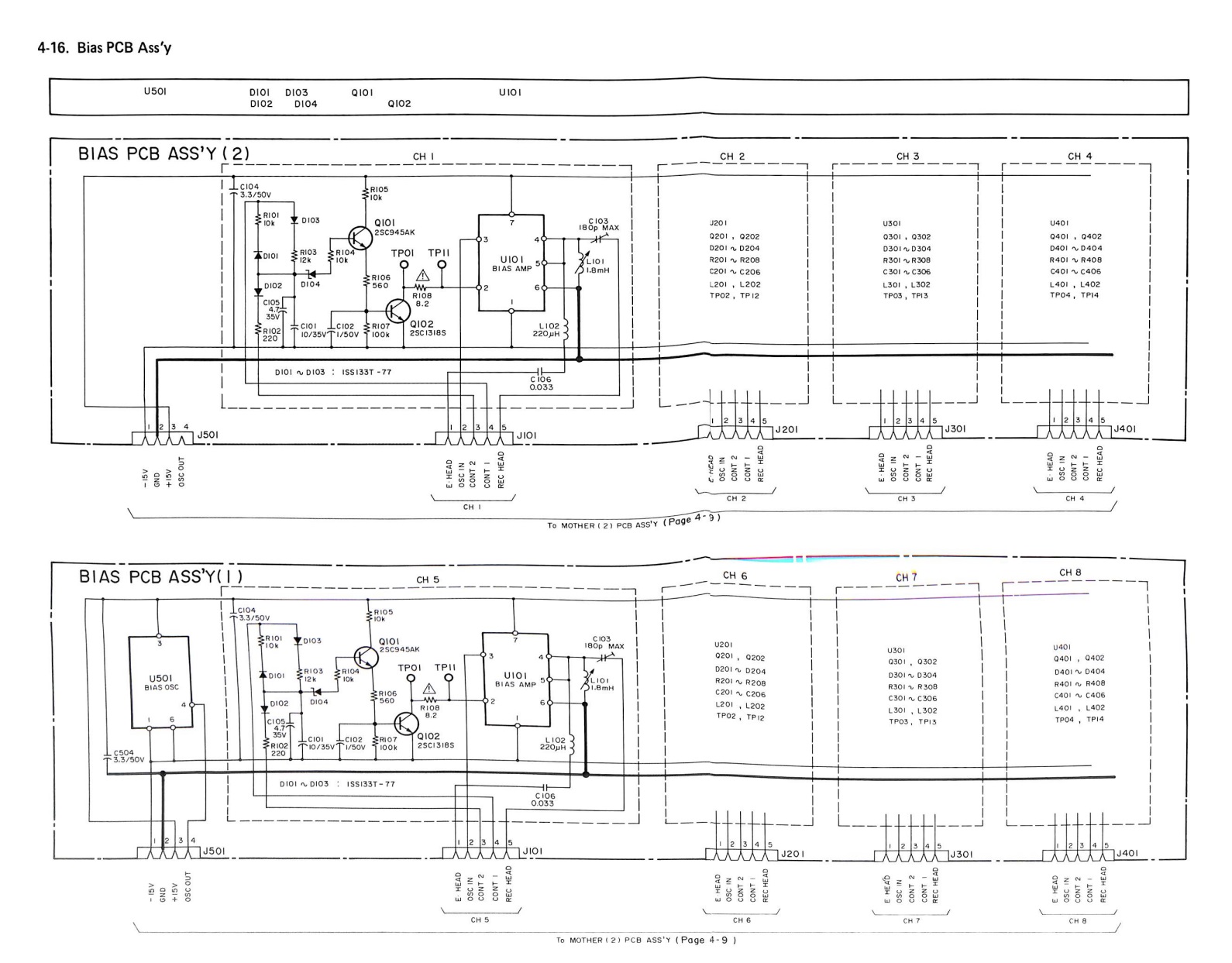

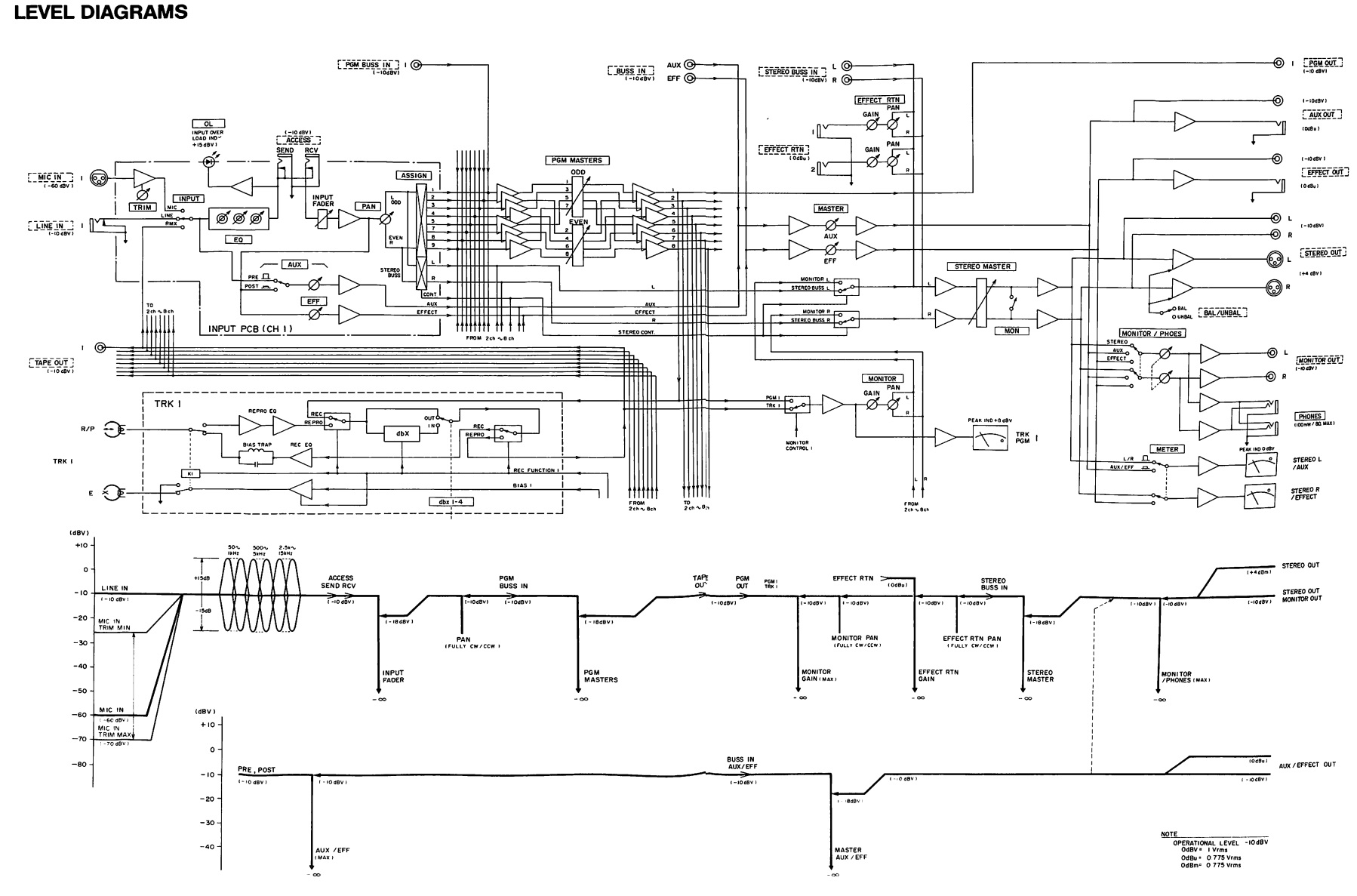

メンテナンスマニュアルに収録されている回路図で、
修理過程で紹介・解説されなかったものです。
