| ・ステレオの復活 いわき市へ１（２０２４．４．２９） |
 ネットワークで配信される音楽をデジタルデバイスで楽しむ時代です。 遡ること５０年以上前、トランジスタによる増幅回路が普及し、ソリッド ステート化が完了する頃、日本の家庭では高級化する「ステレオ」が 次々と買い込まれていきました。かつてない高音質、いわゆるＨｉＦｉ （Ｈｉｇｈ Ｆｉｄｅｌｉｔｙ・・ＷｉＦｉではありません）の一般化が進みますが、 「ステレオ」という名称は単に「ＳＴＥＲＥＯ」が意味する立体音響、 つまり音楽ソースを左右２チャンネルで構成し、２個のスピーカーを 使用する意味でしかありません。現在の「コンポ」の元祖でしょうか。 ステレオの復活 いわき市へ２ ステレオの復活 いわき市へ３ |
||
 「ステレオ」の主な音楽ソースはＬＰやＳＰなどの レコードで、再生にはレコードプレーヤが必須でした。 |
 「ステレオ」に組み込まれているレコードプレーヤに 不具合があるそうで、福島県のいわき市まで出向きます。 |
|
 久之浜の北にある末続という小さな町までやって 来ました。かつて津波に見舞われた地域です。 |

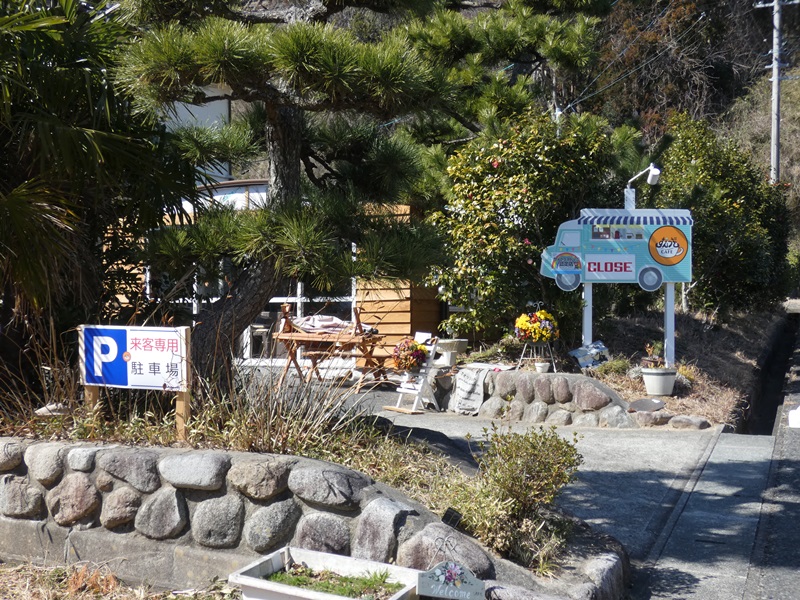

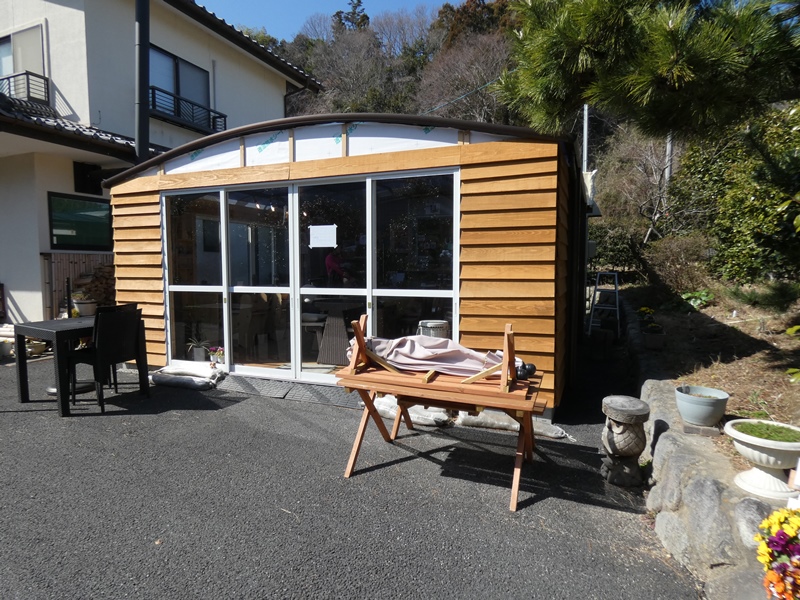

 若いご夫婦が営まれる「すえつぎＣＡＦＥ」です。 ガレージを改装された店舗で素敵な外観です。 |
|
 キッチンカーを所有され、イベントなどで 移動販売にも忙しくされているそうです。 |

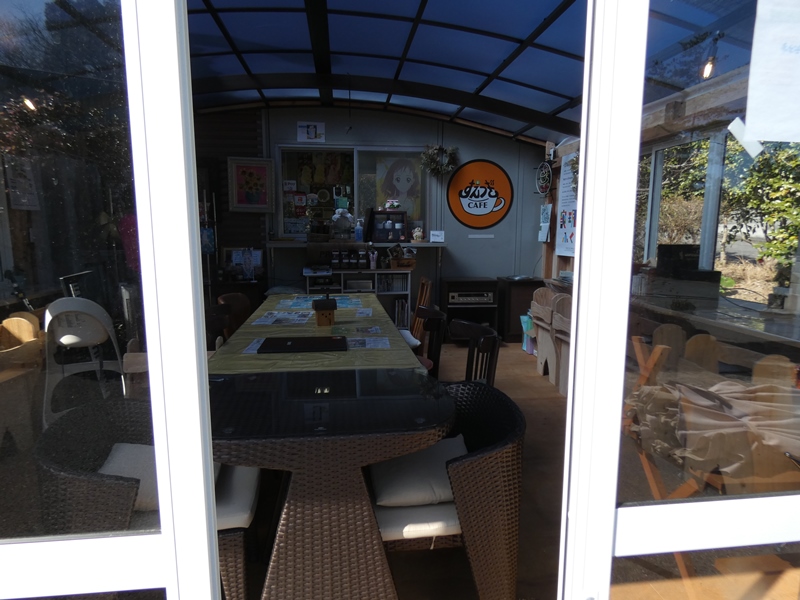

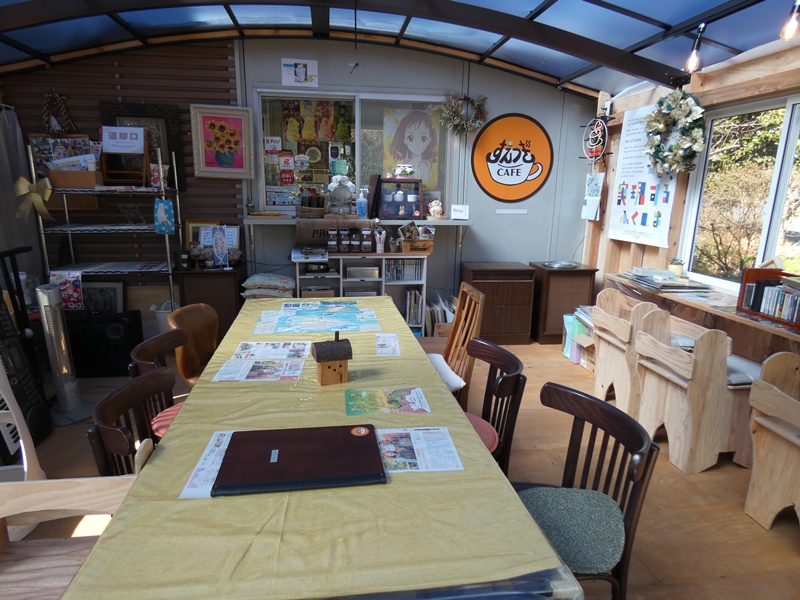

 都会の喧騒を離れ、店内は本当に 静かで落ち着いた雰囲気です。 |
|
 カフェ店内の奥まったところに「ステレオ」が設置 されています。木製キャビネットが当時のままです。 |

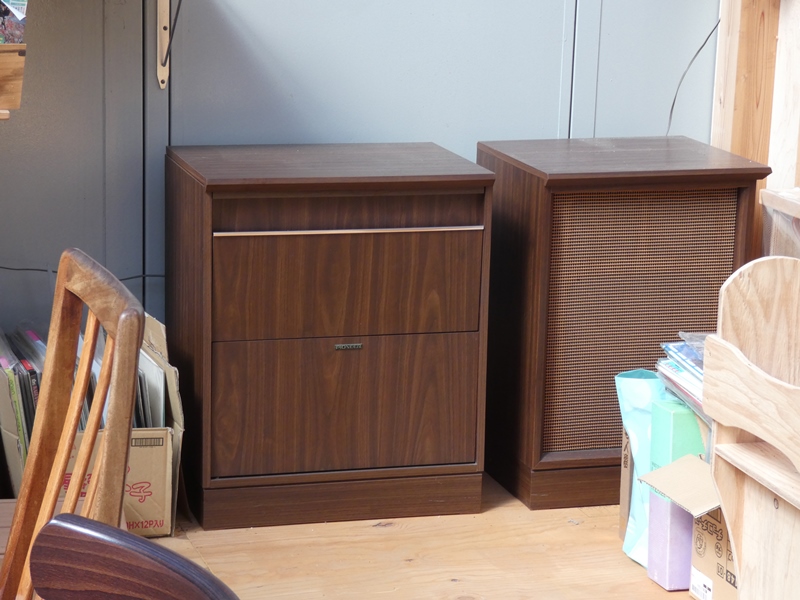

 センターキャビネットを中心に大型 スピーカーボックスが左右に並びます。 |
|

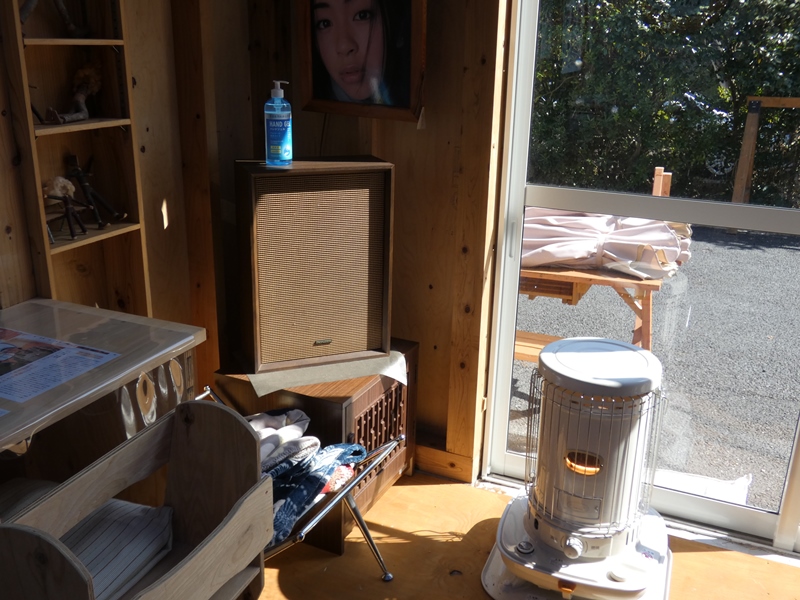

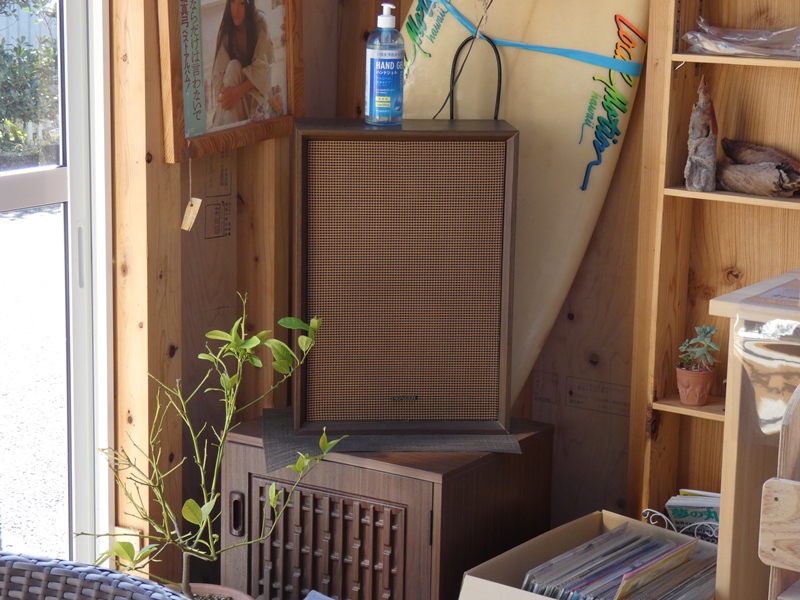

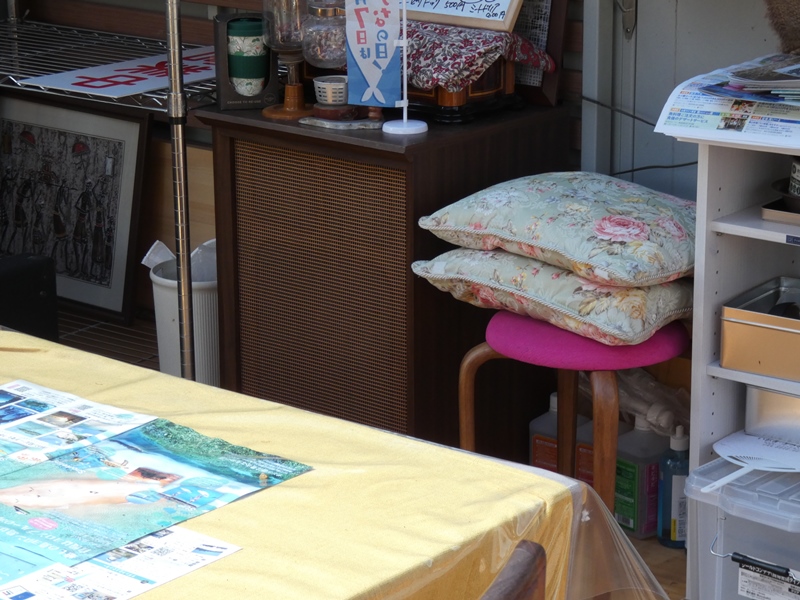

 その反対側、入り口の両脇にも小型の スピーカーボックスが置かれています。 |
 このステレオは、当時流行 した４チャンネル方式です。 |
|

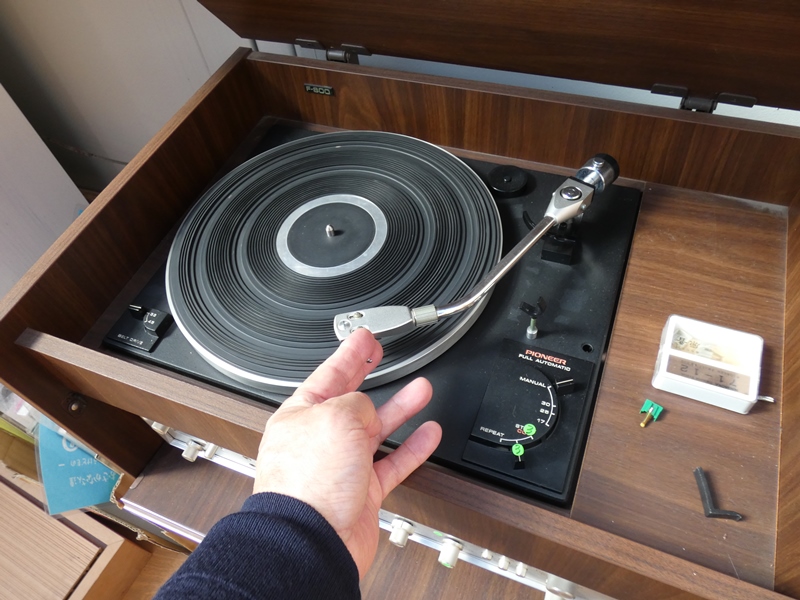

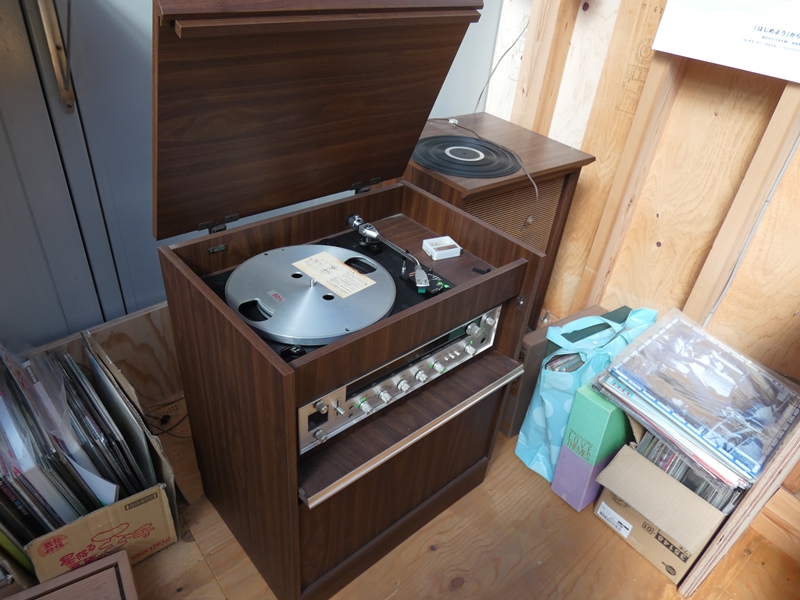

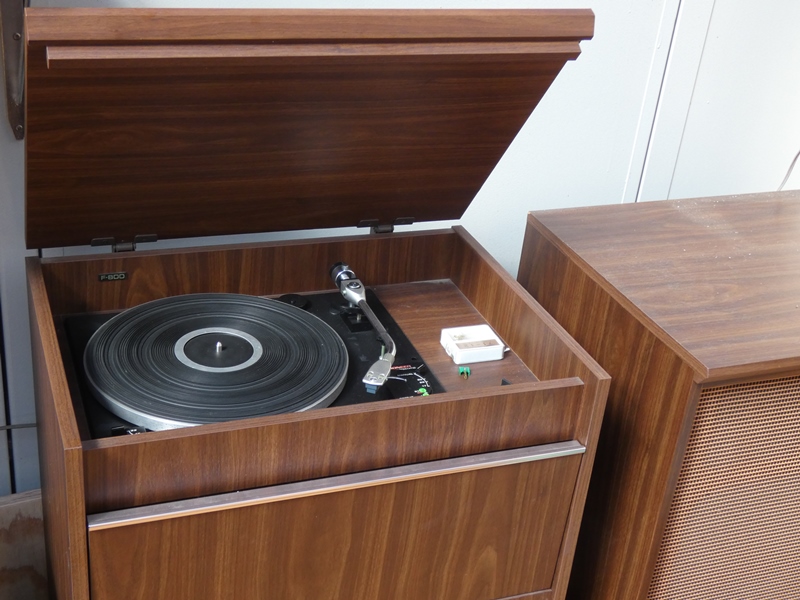

 センターキャビネットの上蓋を開けると、精巧に作り込まれた レコードプレーヤが現れます。スピーカーボックスともに、その 外装は見事なまでの木材製です。合板に木目シートを貼って 化粧していますが、そのシートは天然木の突板のようです。 木工職人による本格的な加工が必要で、電気製品である オーディオ装置と言えどもほとんど高級家具の様相です。 |
||

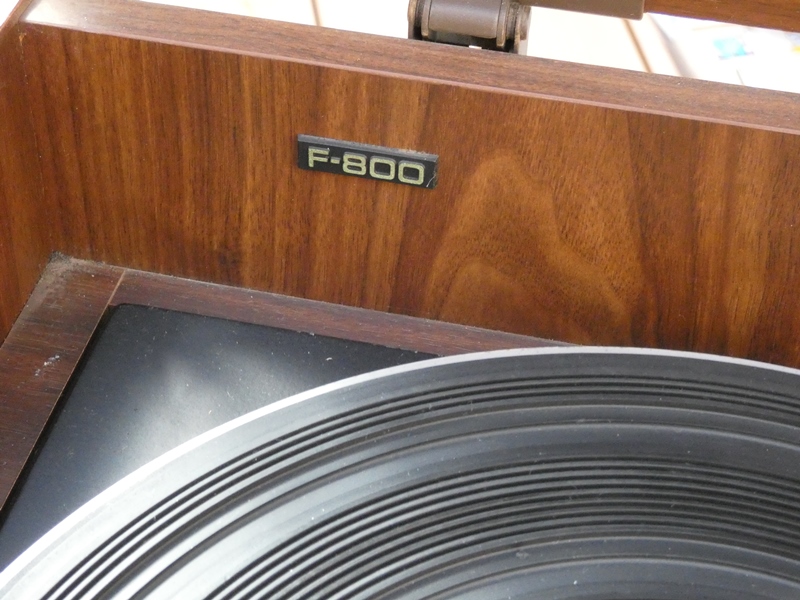

 製品型番を確認すると、Ｆ－８００、かつての 代表的ステレオメーカー、パイオニア製です。 |

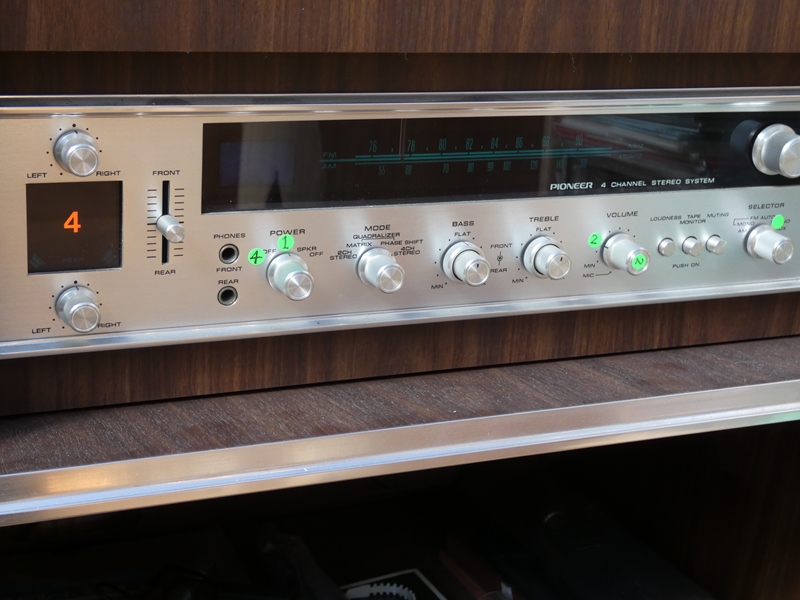

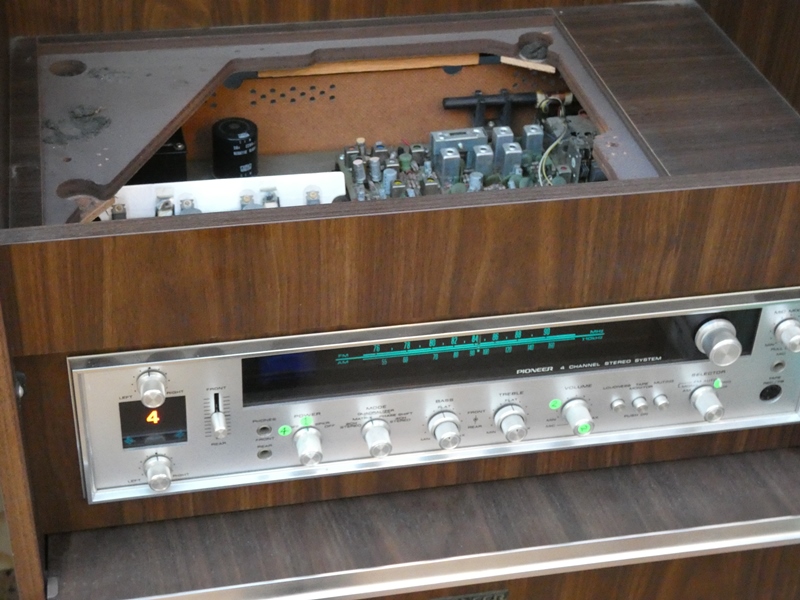

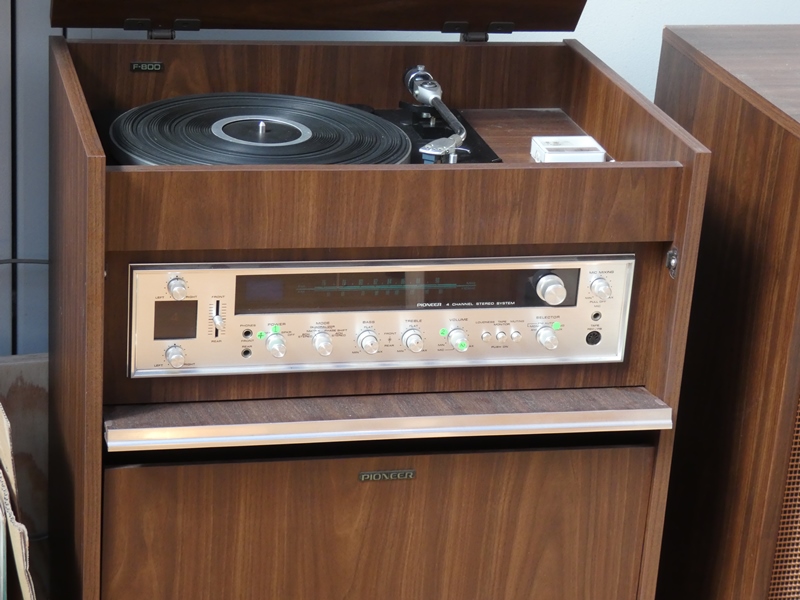

 手前のパネルカバーを開くとレシーバーが現れます。 カバーを閉じれば既存の家具と同化するデザインです。 |
|
 木材質の内部では、逆にテクニカルなメタリック パネルが輝きます。深い記憶が蘇ってきます。 |
 自宅にも、近所の友人宅にも、この ステレオが置かれていました。さて、 |
|
 レコードプレーヤつまりターンテーブルの 不具合は、再生音（周波数）が低くなることです。 |

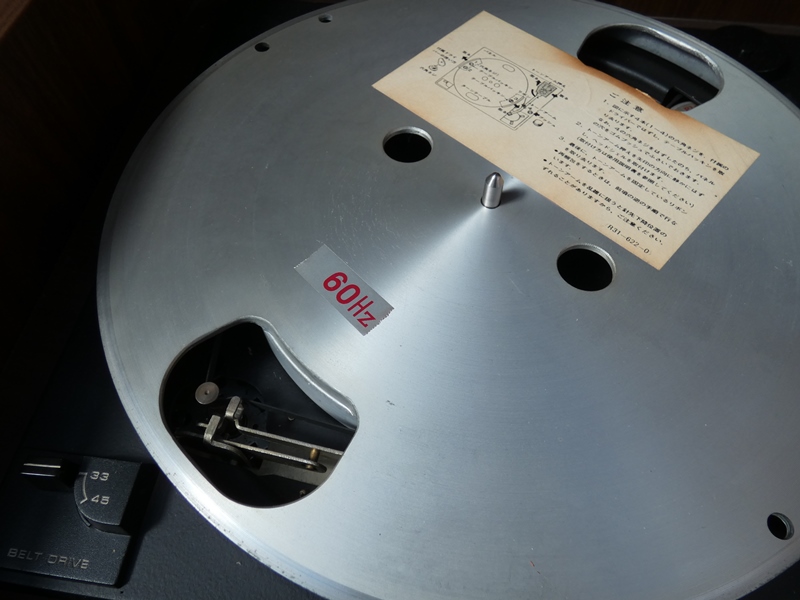

 予めお聞きしていましたが、西日本地域で購入された ものなので、電源周波数６０Ｈｚ仕様の製品です。 |
|
 ご依頼主のお祖母様がご子息（お父様）のために購入された そうです。その後長く保管されていたものを、カフェで活用しようと はるばる運んで来られました。当時のターンテーブルは決まって 同期モーターとベルトドライブで駆動され、３３／４５回転の切り 替えも含めてキャプスタン軸の直径が回転数を決めていました。 電源周波数６０Ｈｚ用のキャプスタンを５０Ｈｚの東日本地域で使用 すると、回転数が単純に６分の５に減少します。当時は５０Ｈｚ用と ６０Ｈｚ用のキャプスタンがパイオニアから販売されていたでしょう。 同社が消滅してしまった現在、同等品を再生するしかありません。 |
||
 もう一つ不具合があり、スピーカーの 片方から音が出ていないそうです。 |

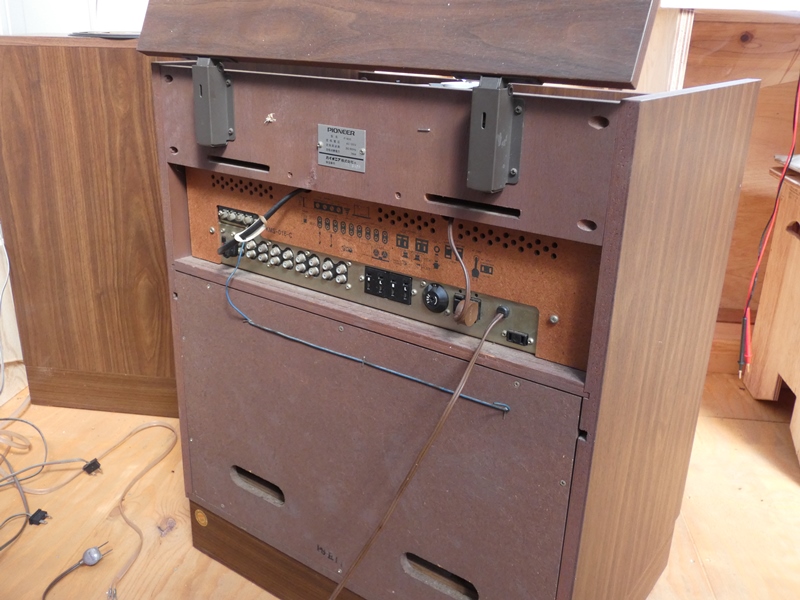

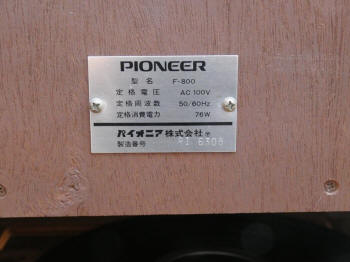

 センターキャビネットを引きずり出す際、背面の製品 タグを見つけました。定格周波数は６０Ｈｚとすべきでは？ |
|

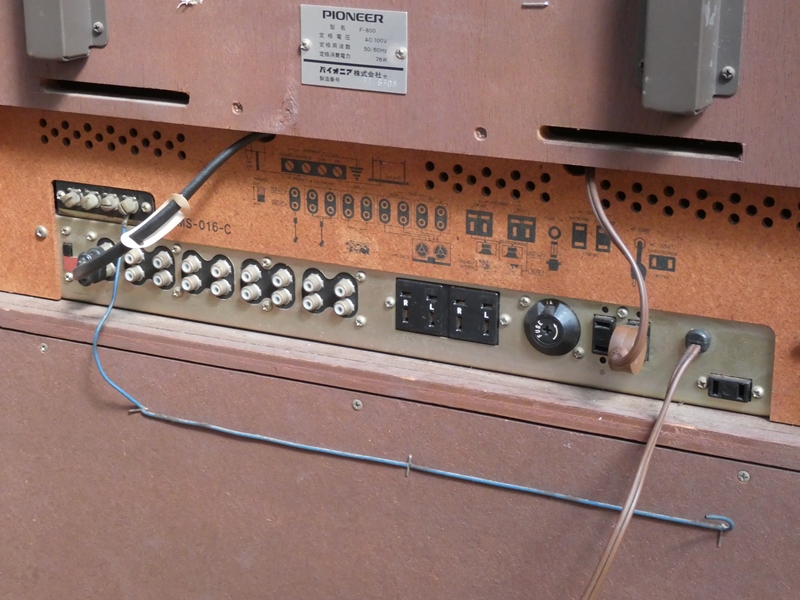

 センターキャビネット背面のレシーバー収納部分、 背面パネルは懐かしいパーチクルボード製です。 |

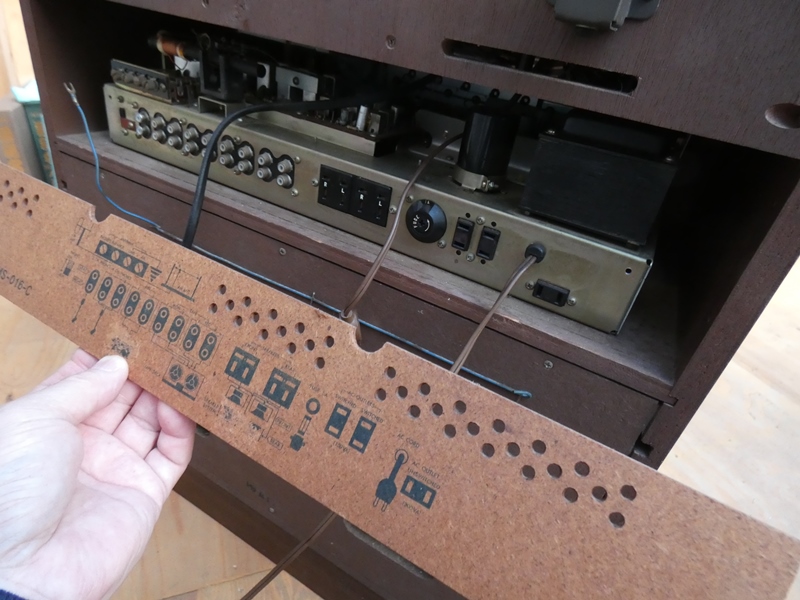

 背面パネルを外すとレシーバーの 金属製シャシーが見えます。 |
|

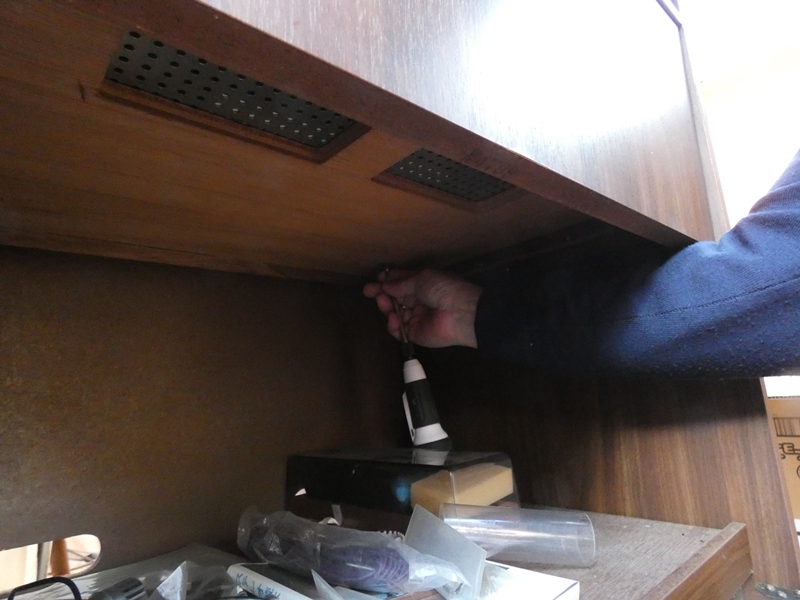

 キャビネット前面に戻り、下部開口部から手を入れ 天井面でレシーバーを固定しているネジを緩めます。 |

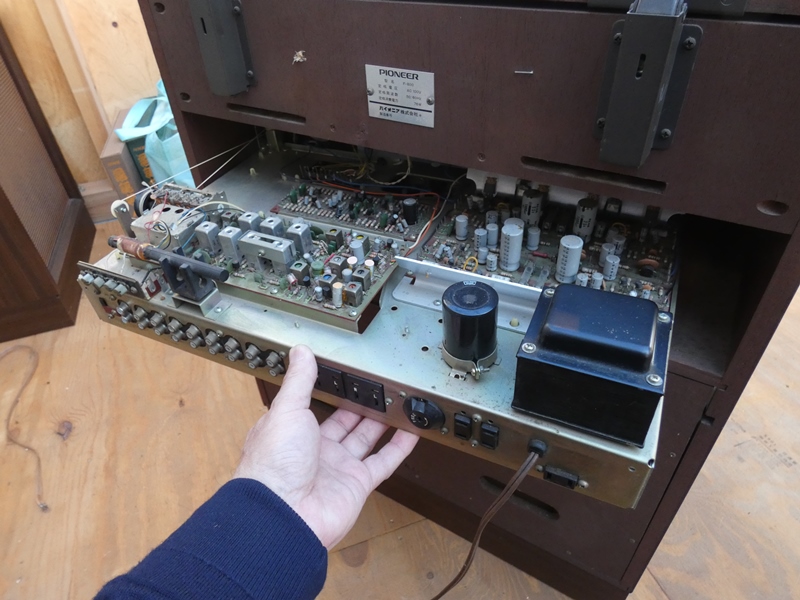

 レシーバーをシャシーごと キャビネット後方に引き出します。 |
|
 チューナーや他のソースを楽しんでもらうため、音が 片方出ない不具合だけでも解決したいものです。 |

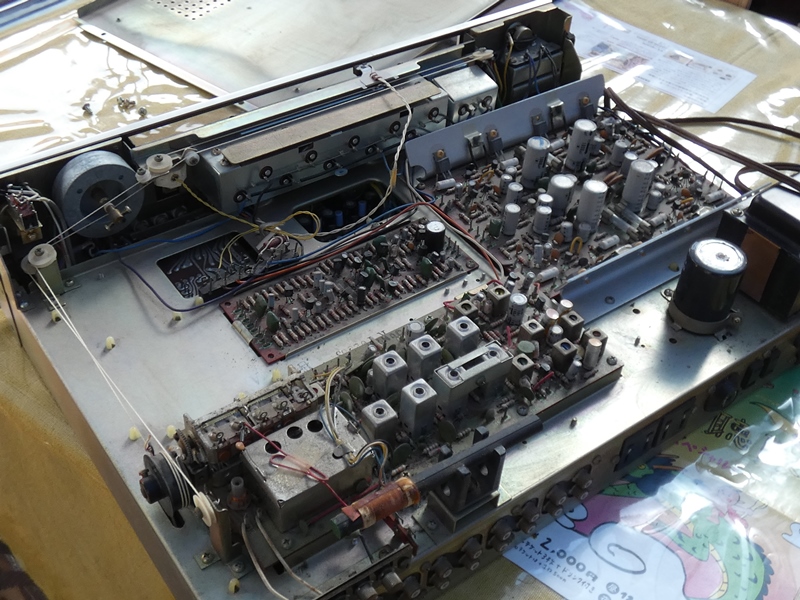

 パイオニアの黄金期を思わせる見事な実装です。 眺めていて飽きません・・が、そんなヒマはありません。 |
|

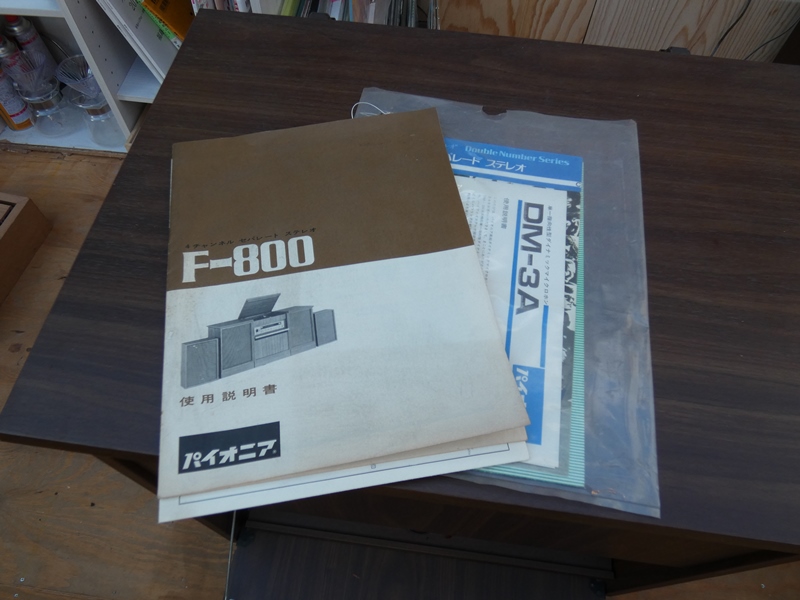

 キャビネット下部開口部の中に、何と当時の 取扱説明書がそっくり残されています。 |

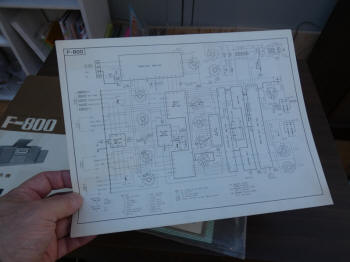

 説明書のセットの中には、素晴らしいことに ブロックダイアグラムが含まれています。 |
|

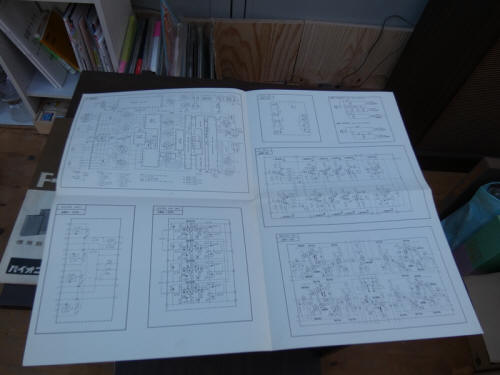

 そして、上質の厚紙に印刷されたレシーバーの全回路図です。 現在ではあり得ない話ですが、当時の電気製品にはこのような 全回路図が当たり前のように付属していました、感動ものです。 |
||
 片チャンネルの音が出ない不具合も、回路図があれば 原因究明が容易になります。実際、一発で見つかります。 |

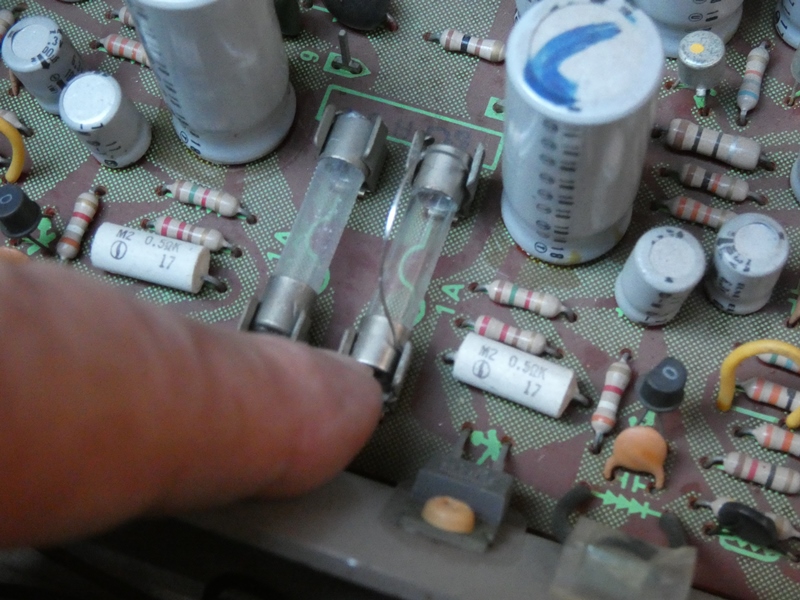

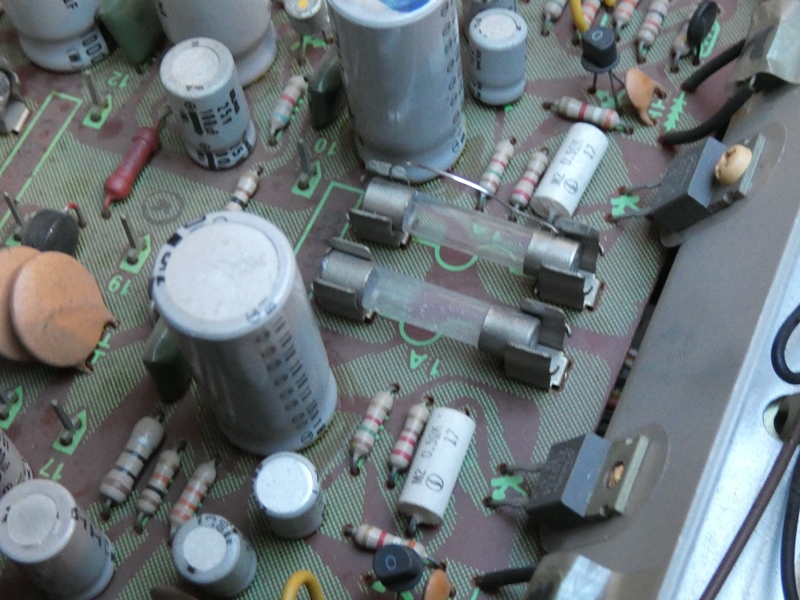

 出力段の保護ヒューズが飛んでいます。交換用 ヒューズがないので応急措置で短絡します。 |
|
 あっけなく音が片方出ない不具合は解決です。 次回訪問時にヒューズを用意し交換します。 |

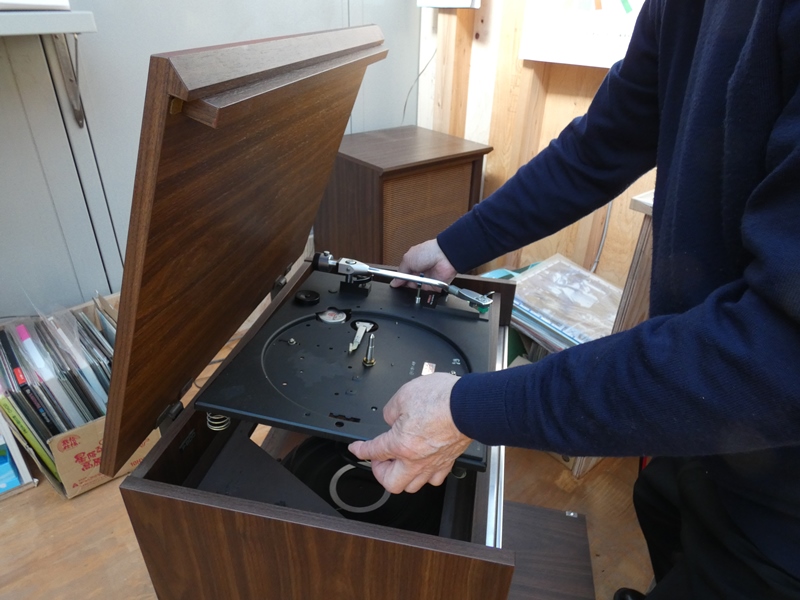

 レコードプレーヤの修理に戻ります。ターンテーブル ごとお預かりするので、キャビネットから取り出します。 |
|

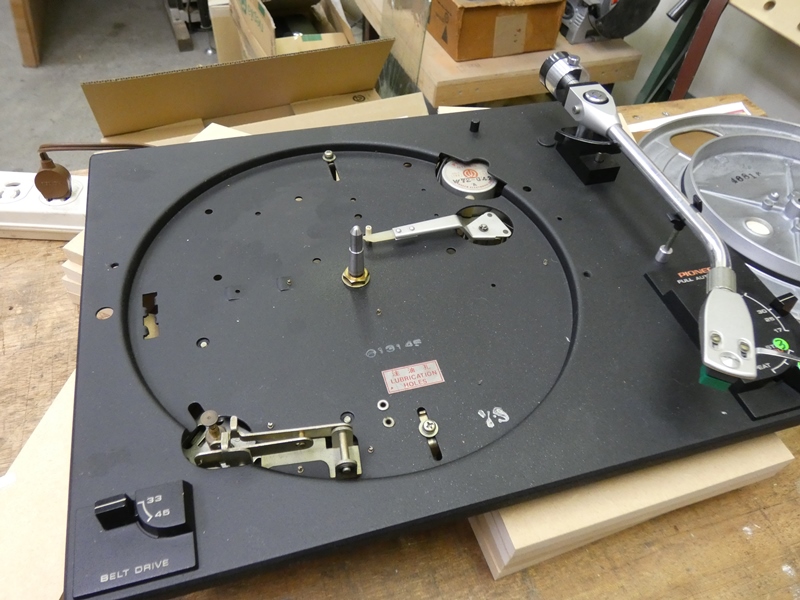

 電源さえ接続すれば、ターンテーブル 単体で動作せることができます。 |

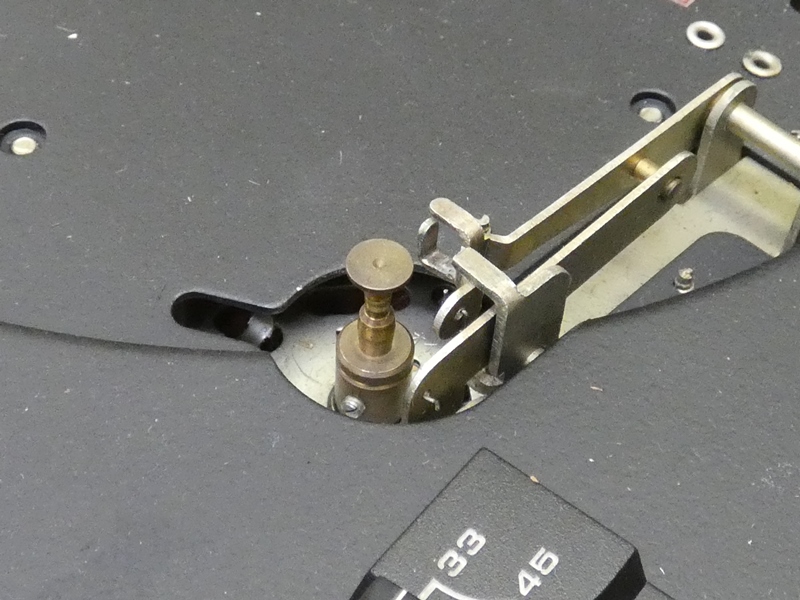

 修理方法は分かり切っています。 ５０Ｈｚ用のキャプスタンを用意します。 |
|

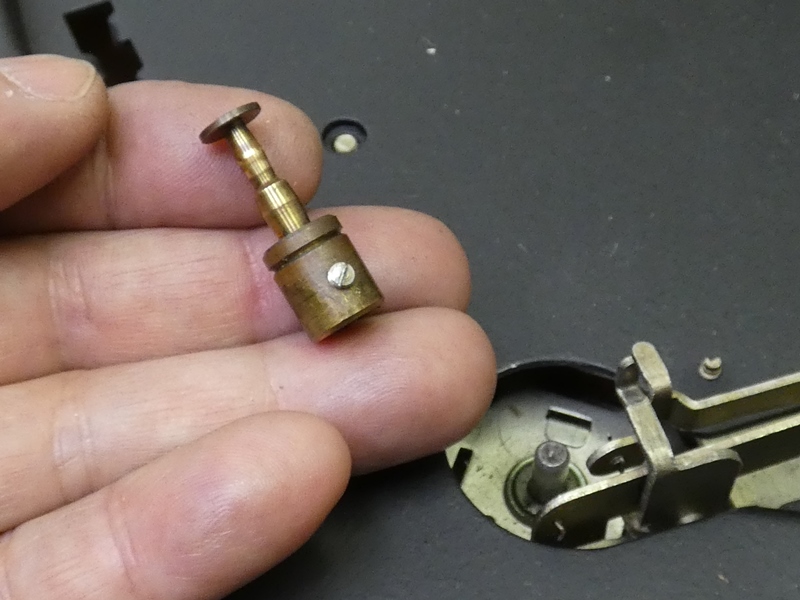

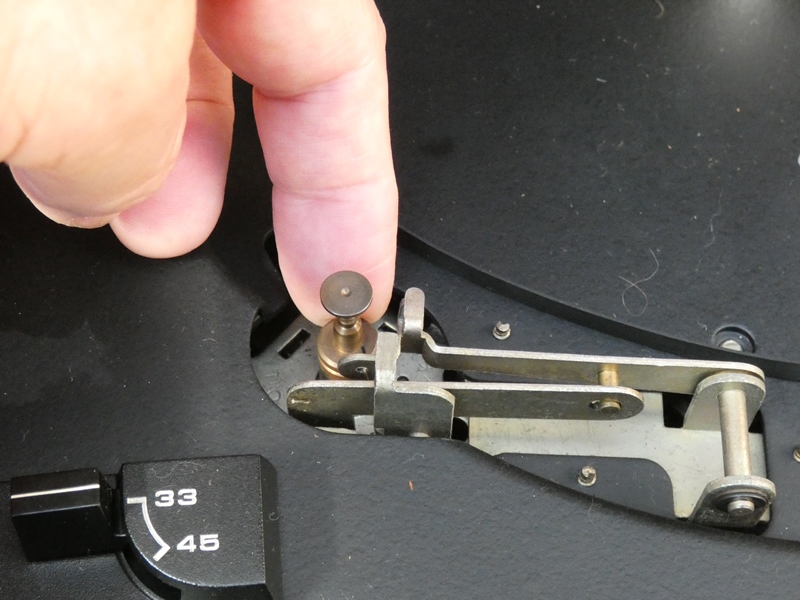

 取り外して詳細に確認すると、ベルトの駆動面が上下２段に分かれ 上側が３３回転用、下側が４５回転用です。駆動面は中央部が少し 膨らんだ形状で、ベルトが駆動面中央を自律的に走行するための 工夫だと思います。直径を６分の５に変更した同じ部品を製作する 必要があり、レース盤（旋盤）が必須ですのでいったん工房に戻り 作業します。材質は真鍮材なので、削りやすく難しくはありません。 ステレオの復活 いわき市へ２ ステレオの復活 いわき市へ３ |
||
|
||
