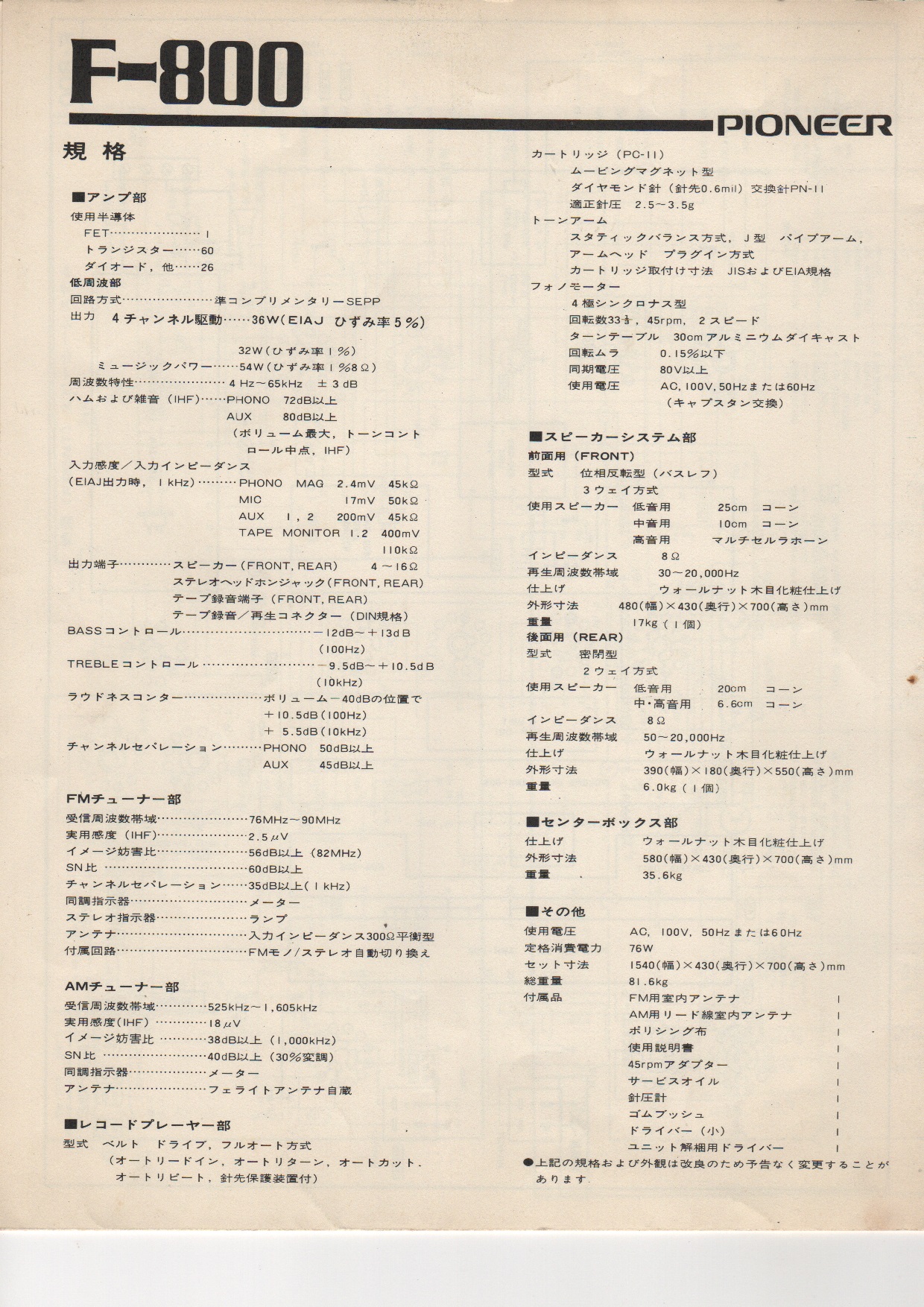

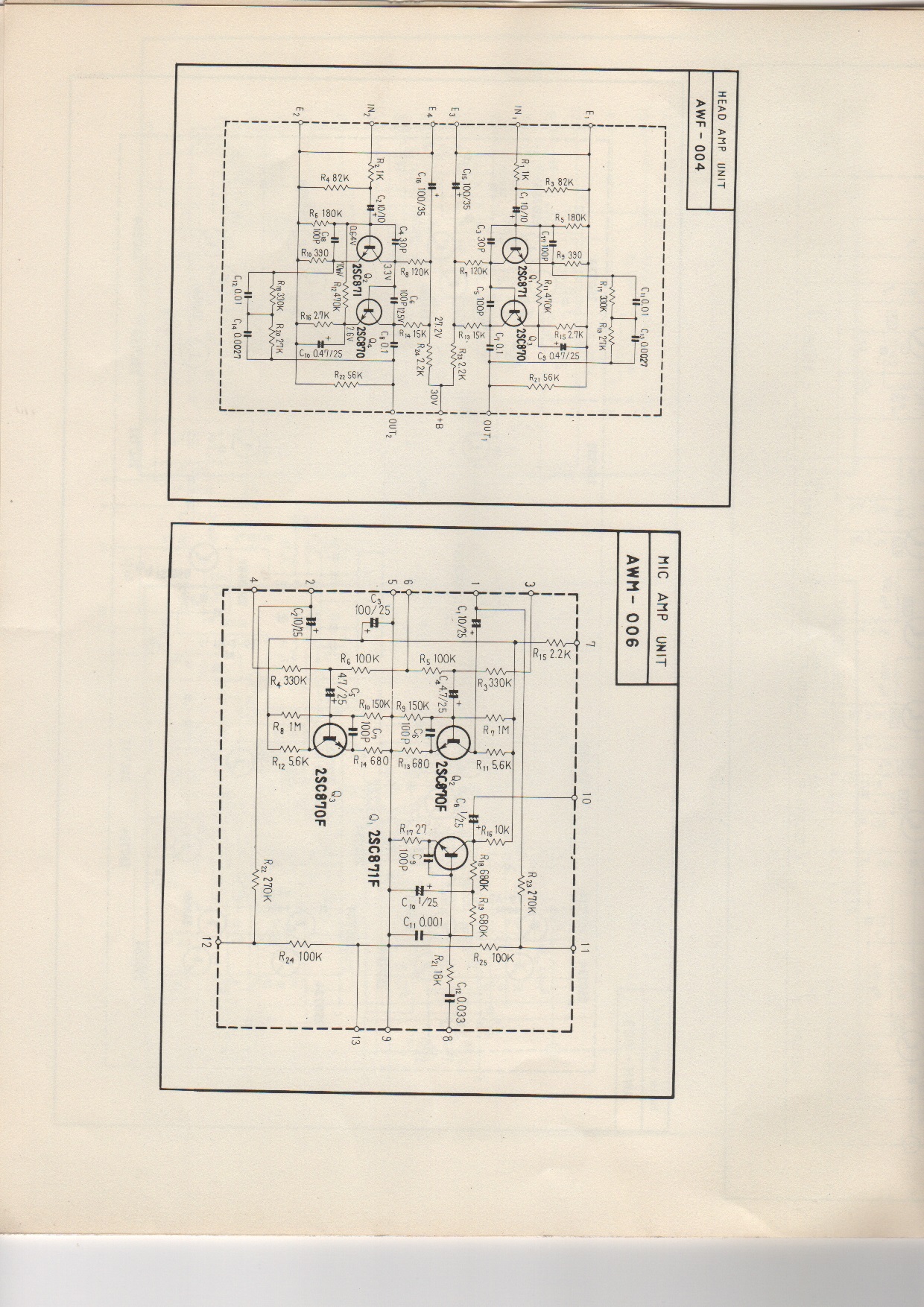

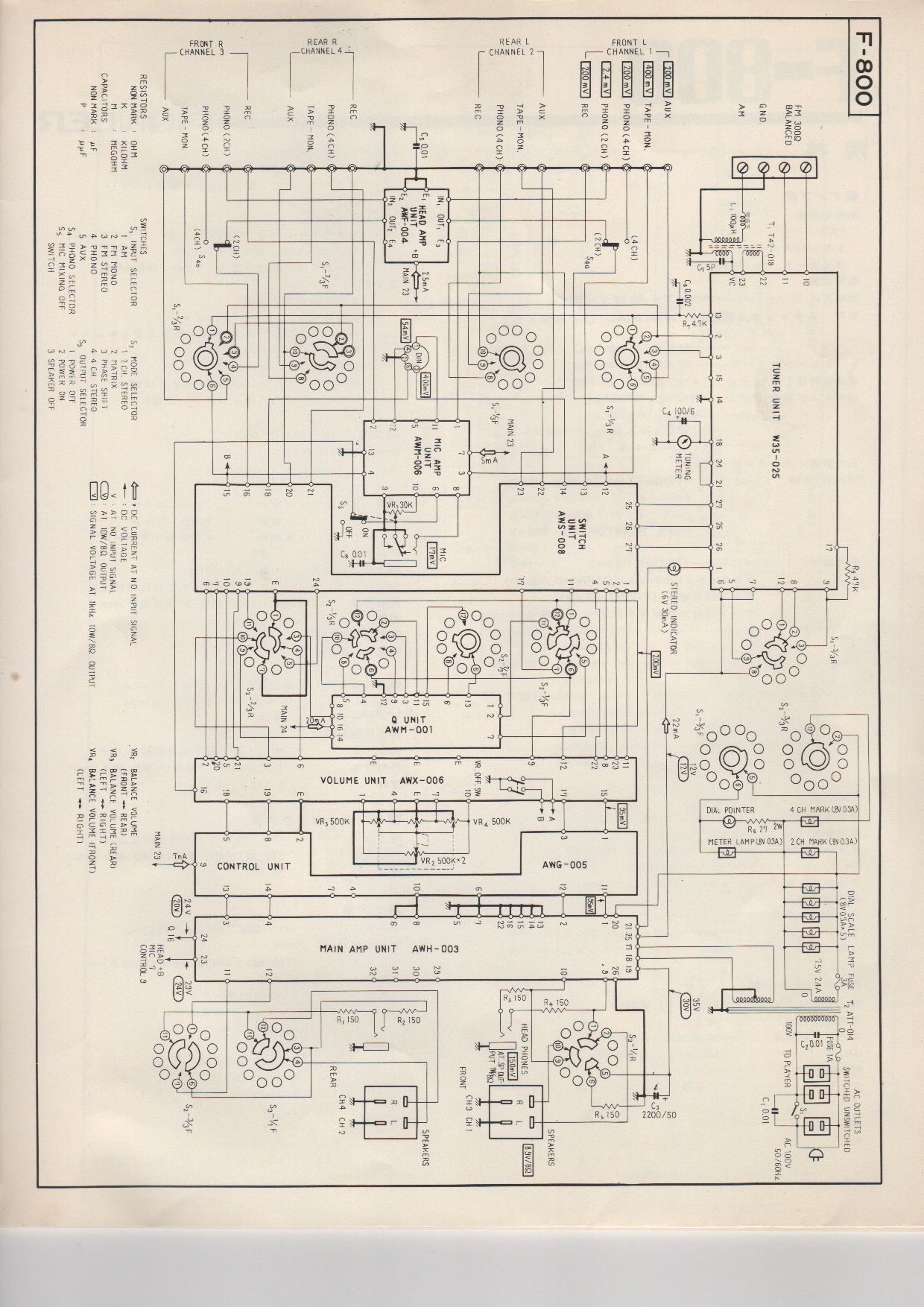

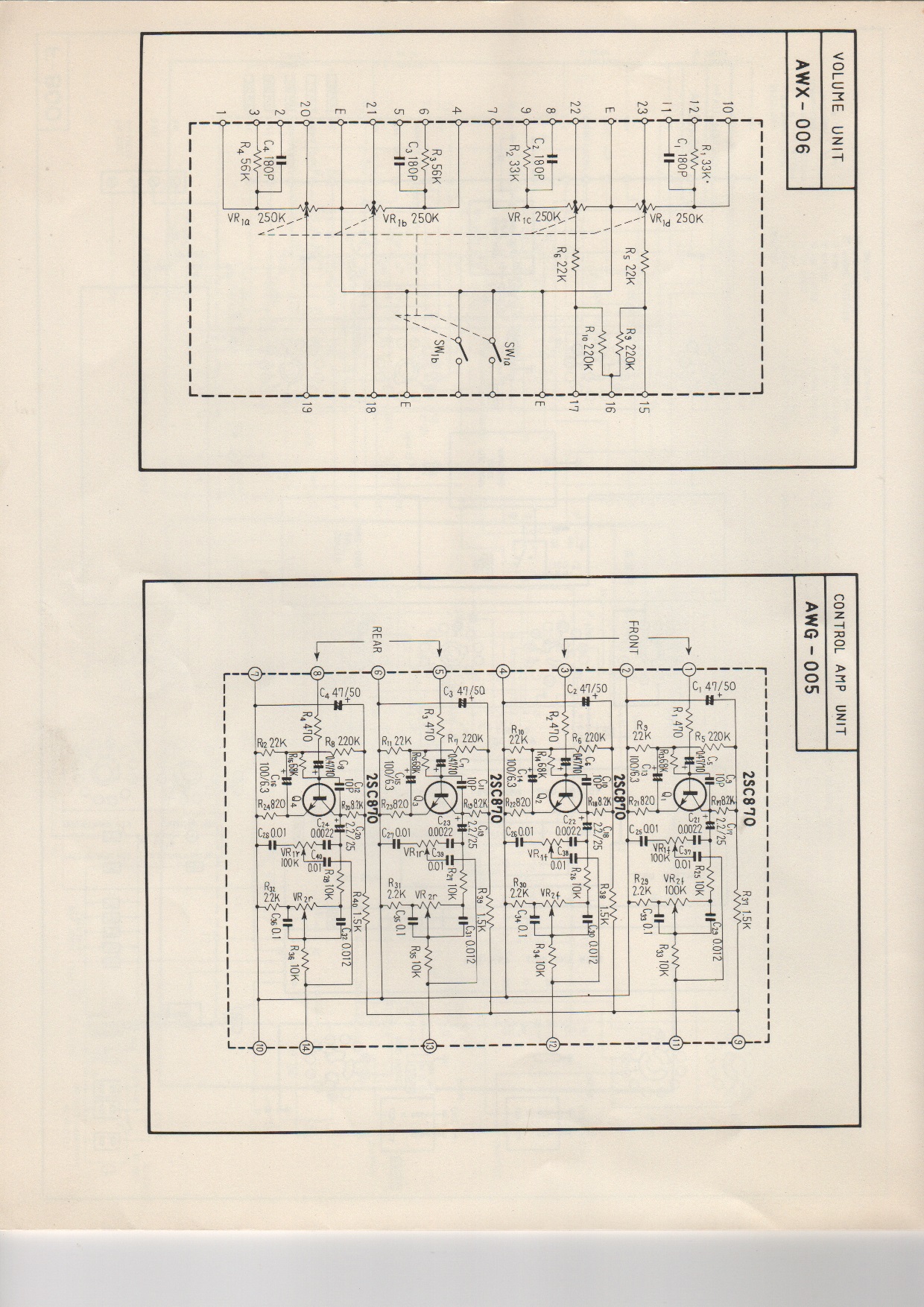

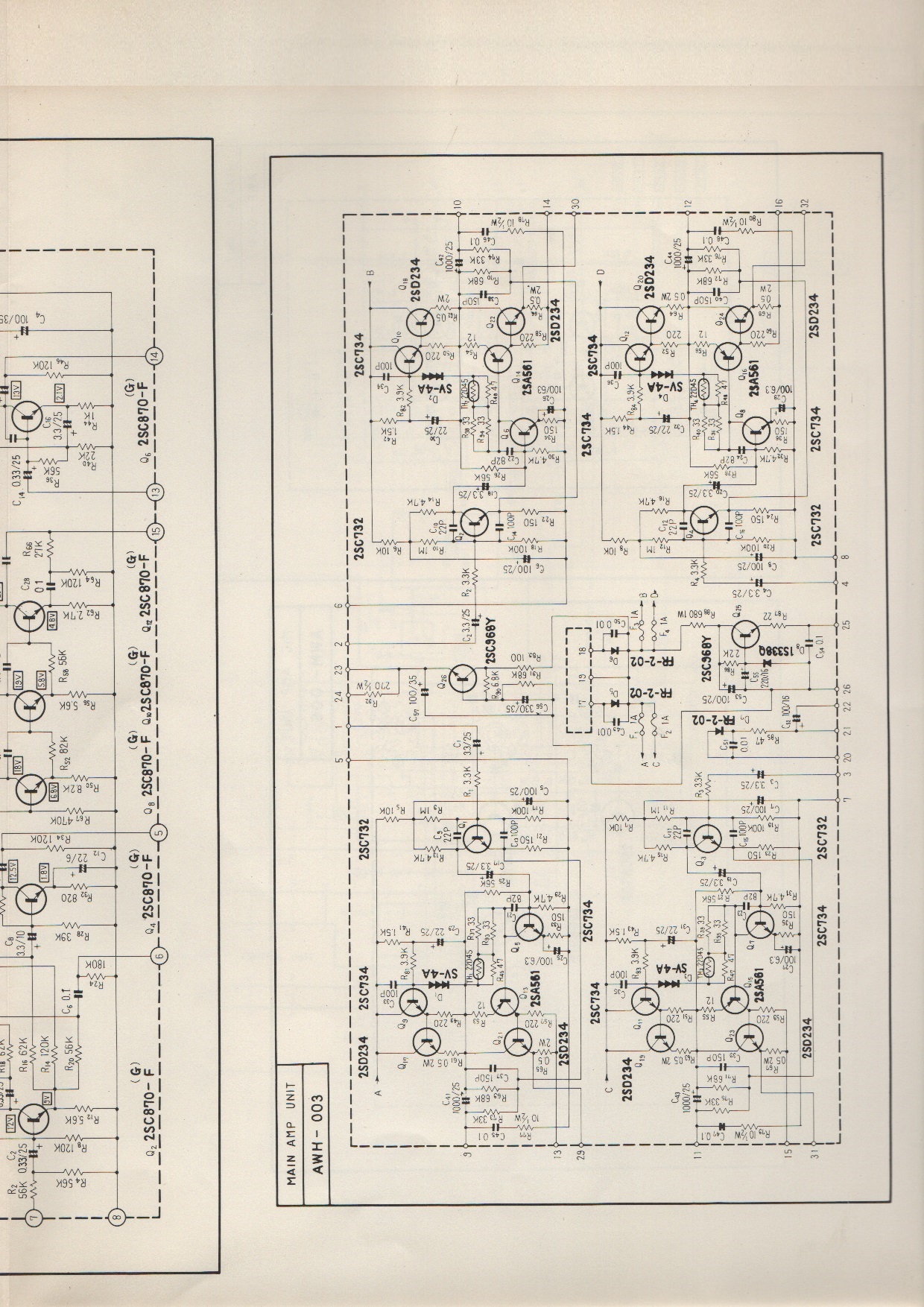

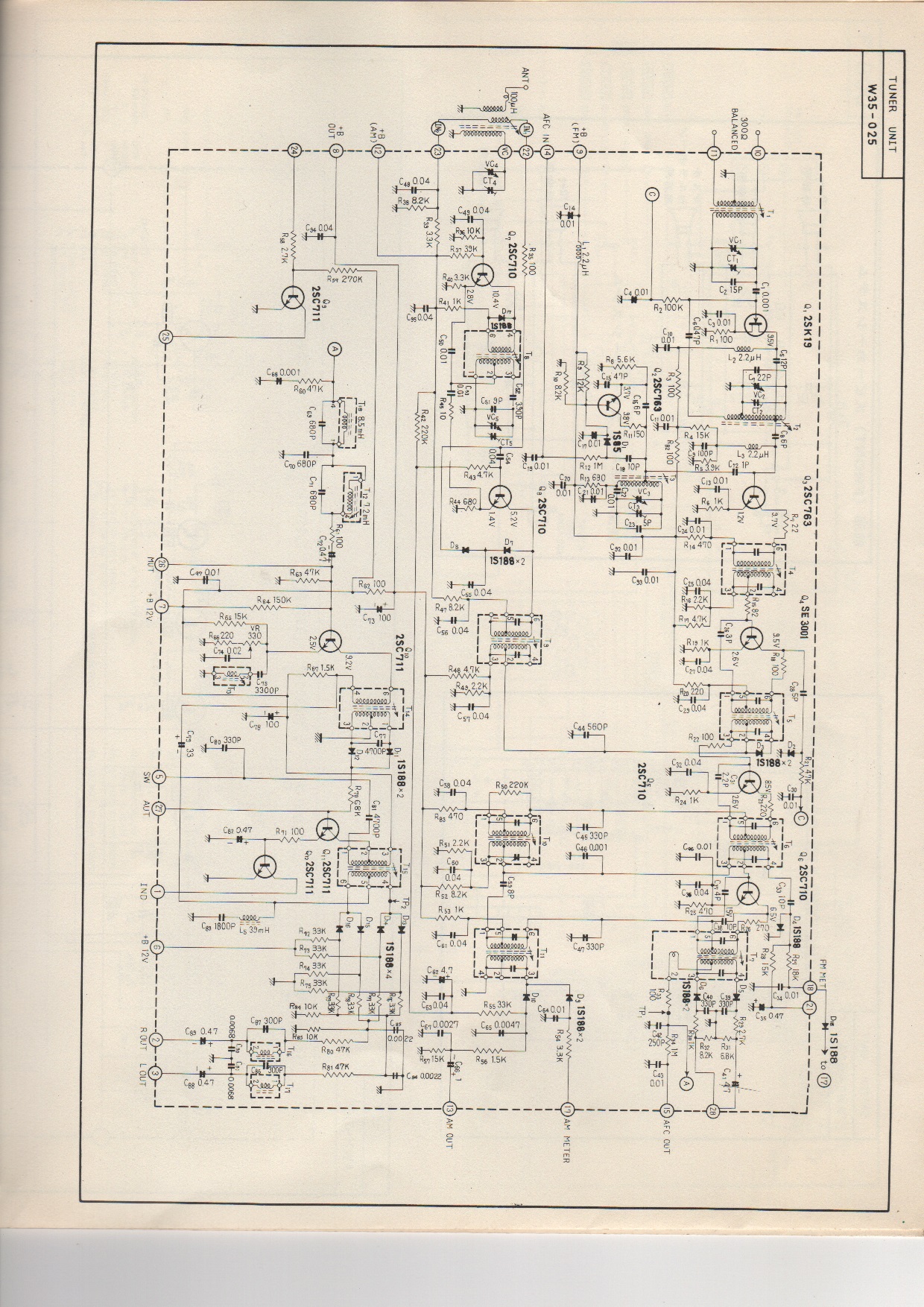

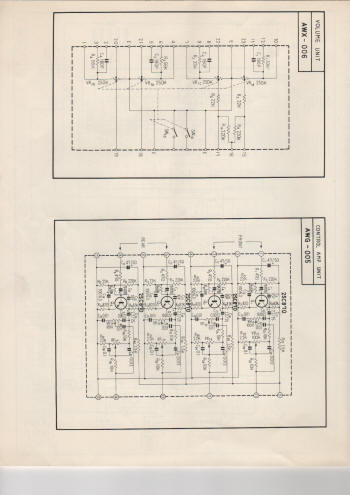

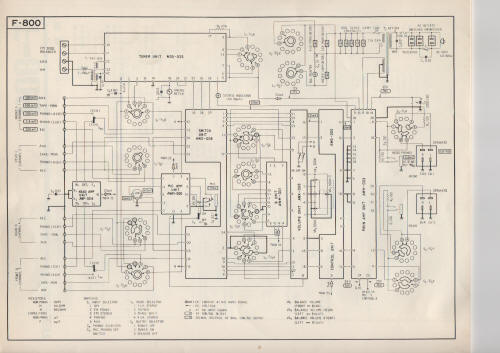

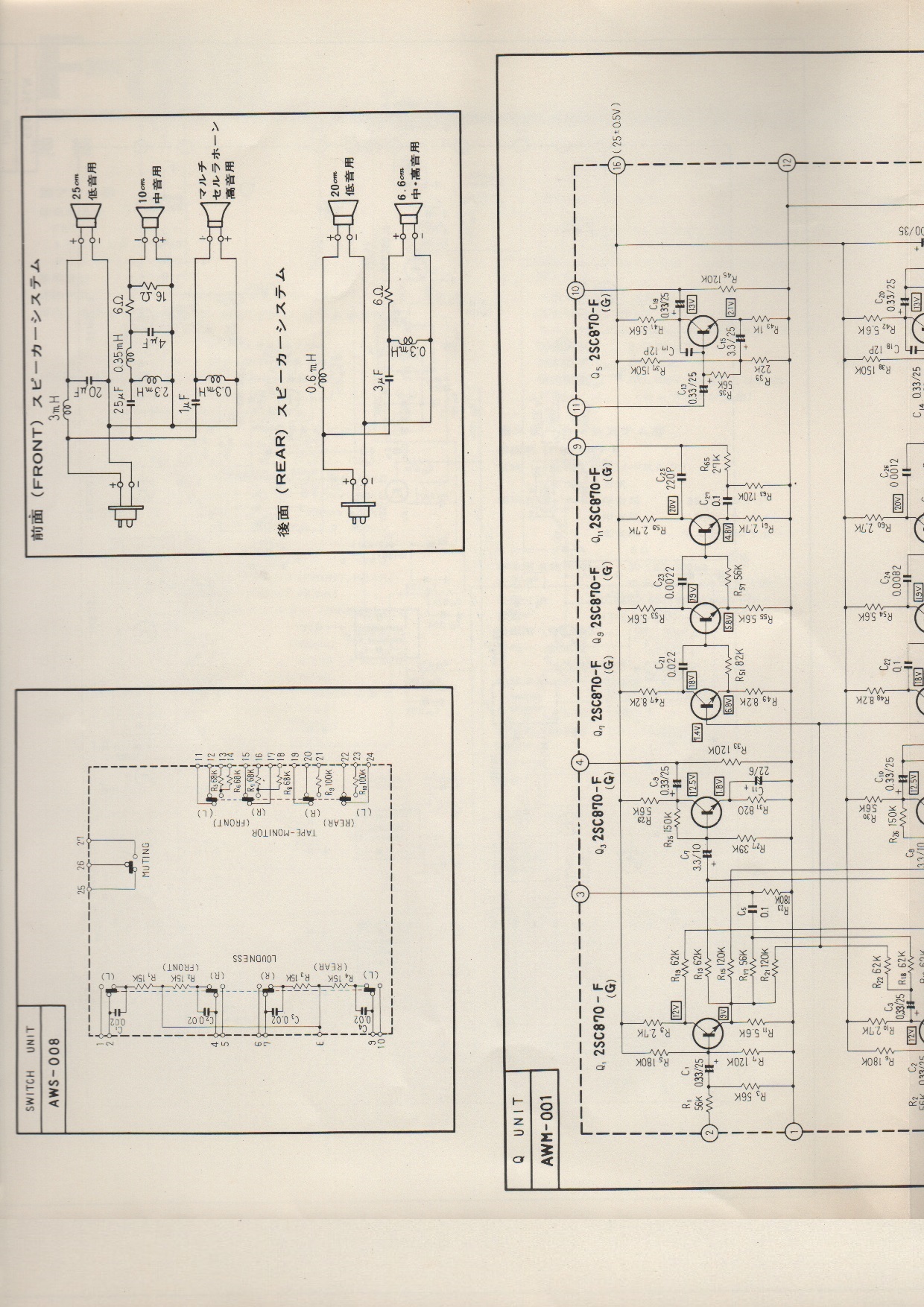

Pioneer F-800

・ステレオの復活いわき市へ３（２０２４．５．３０）

何度も削り直しを繰り返し、実測上（ほぼ）正確に回転する
キャプスタンがようやく完成しました。もし、ご依頼主の方で
脱着が可能であれば、キャプスタンだけを送ってもらい、
５０Hz用をお送りすることができたかも知れません。遠路を
往復しなくて済んだでしょう。折角プレーヤー部をお預かり
しているので、お返しに伺う前に全体の動作を確認しておき

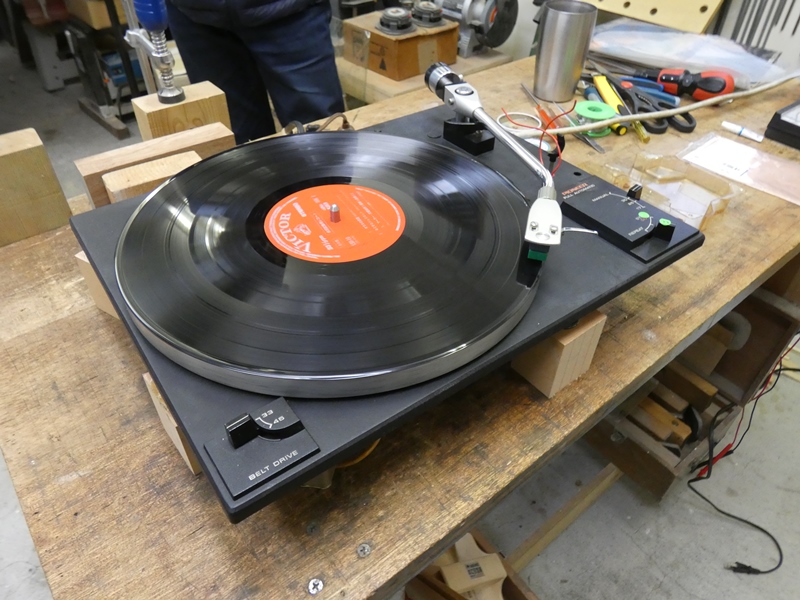

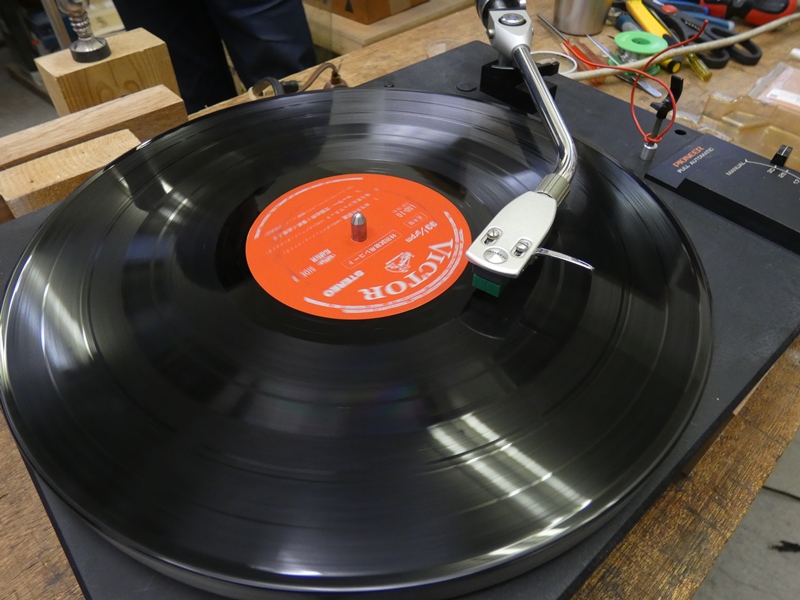

ます。プレーヤーを水平に保持してレコードをかけてみると・・

ステレオの復活いわき市へ１

ステレオの復活いわき市へ２

　

当時としては最高級のフルオートプレーヤーですが、
レコードを最後まで演奏し終わらないうちに、
　

途中でアームが持ち上がり停止の
シーケンスに入ってしまいます。

数曲目から演奏しようと手でアームを移動させても
途中で勝手にリターンの動作に入ってしまいます。
　

フルオートプレーヤーと言っても完全機械式の
装置なので、どこか設定・調整が狂ったのでしょう。

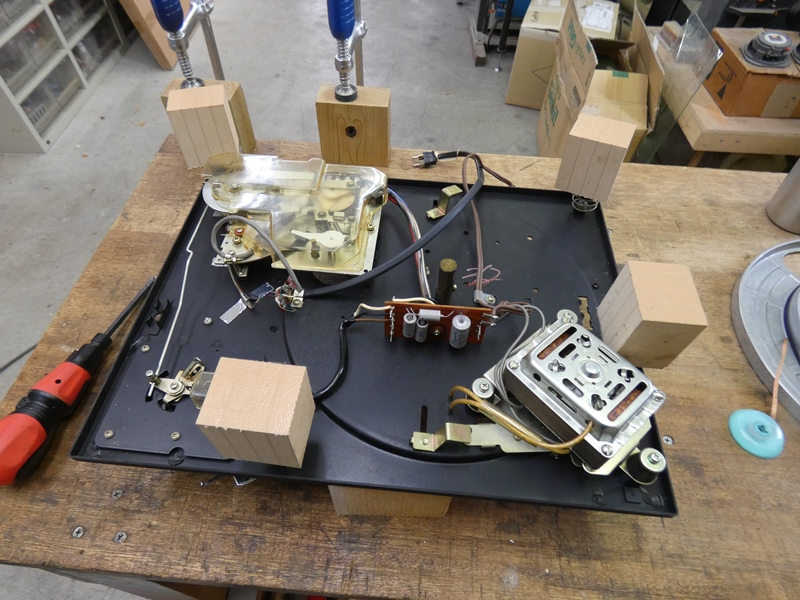

プレーヤーを逆さに設置し、裏側の機構を点検することにします。
フルート全ての機能を、モーターとギヤとカムとアームとスイッチ、
完全に「あなろぐ」で実現しています。トーンアーム直下にある
このブロックに、フルオートのほぼ全機能が集約されており、
おそらく設定・調整が必要なのはこの中のどこかです。本音は
５０Hz用キャプスタンの製作よりもかない「厄介」そうです。
　

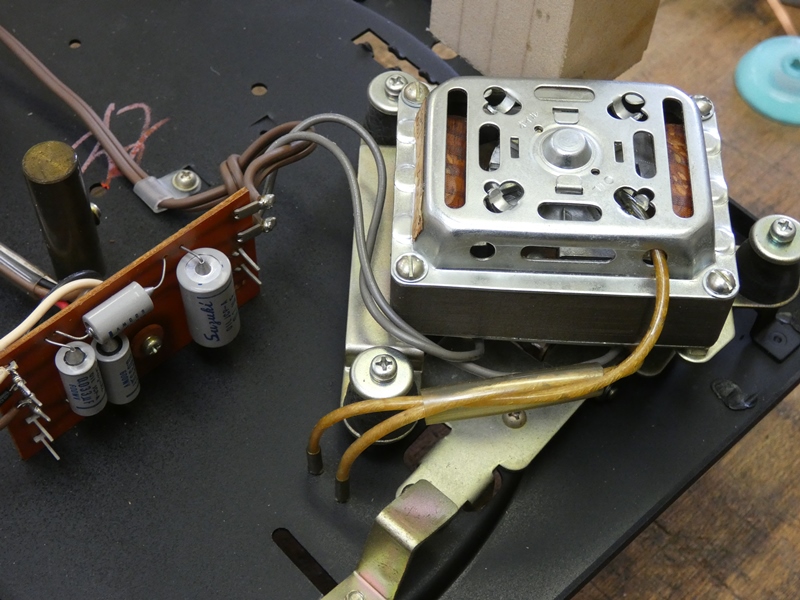

キャプスタンを回転させ、ゴムベルトを介して
ターンテーブルを回転させる同期電動機です。
　

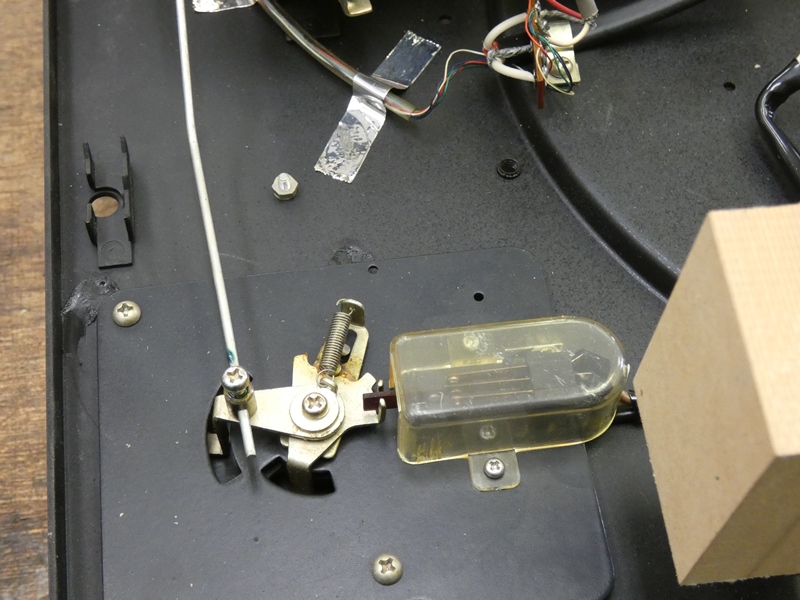

操作レバー直下のリンクによりリードスイッチが
ONとなり、モーターに最初の電源が入ります。

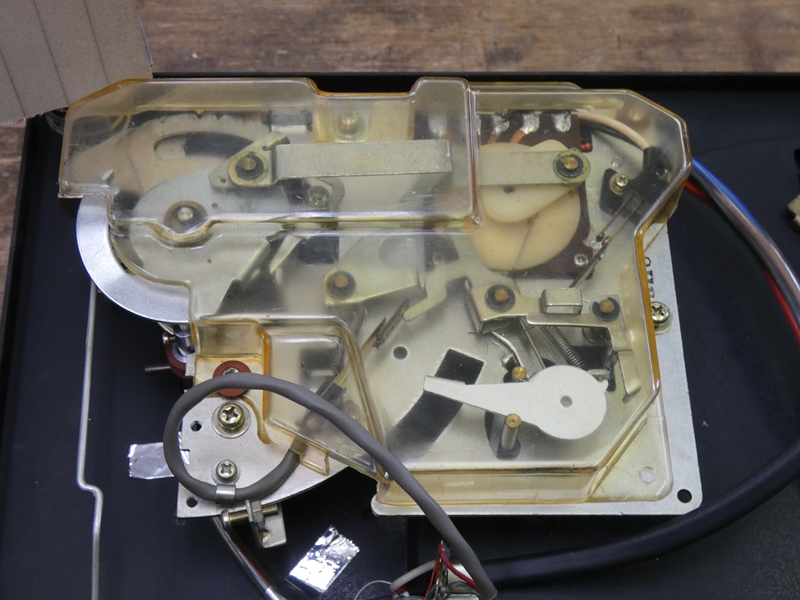

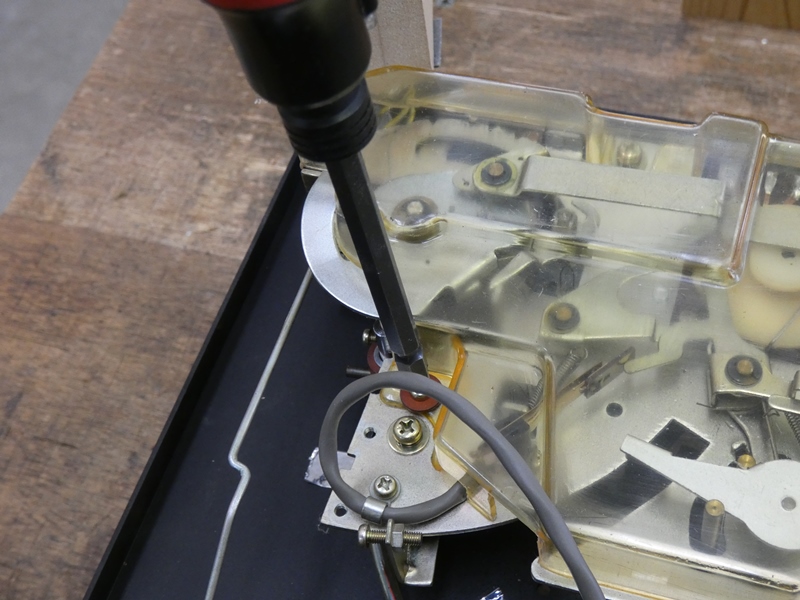

フルオート機構部は樹脂製カバーで
覆われています。固定ネジを外します。
　

カバーを取り除きます。５０年の
時を経て内部が露出します。
　

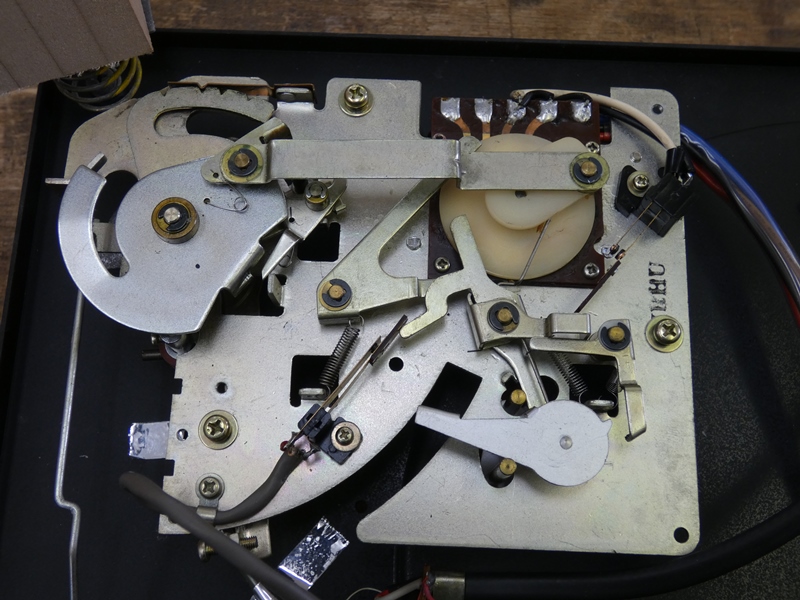

これだけの部品数が集まり、それぞれが独特の形状で
機能も様々かつ複雑です。何度も何度も動作させ飽きる
ほど眺めていると、少しずつ部品の役割が見えてきます。
　

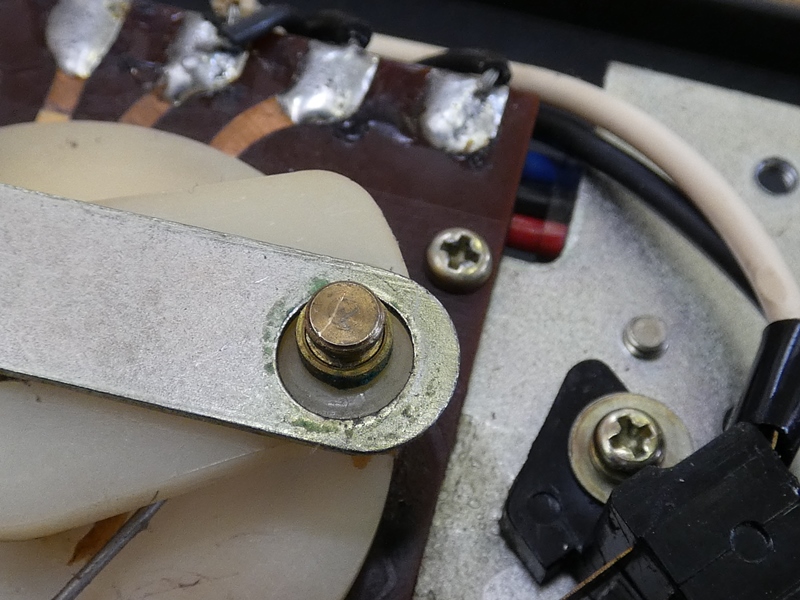

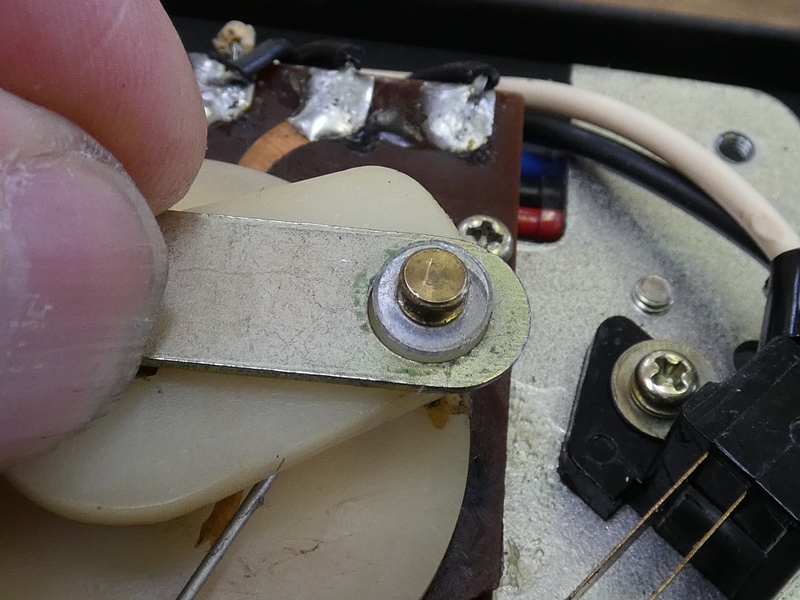

まず怪しいと睨んだのが、サーボモーターと
トーンアーム駆動軸を連結するリンクです。
　

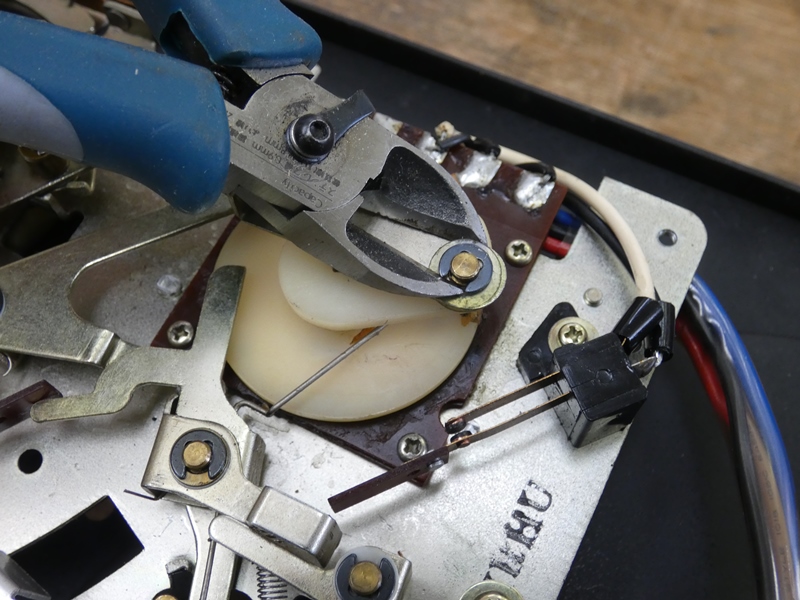

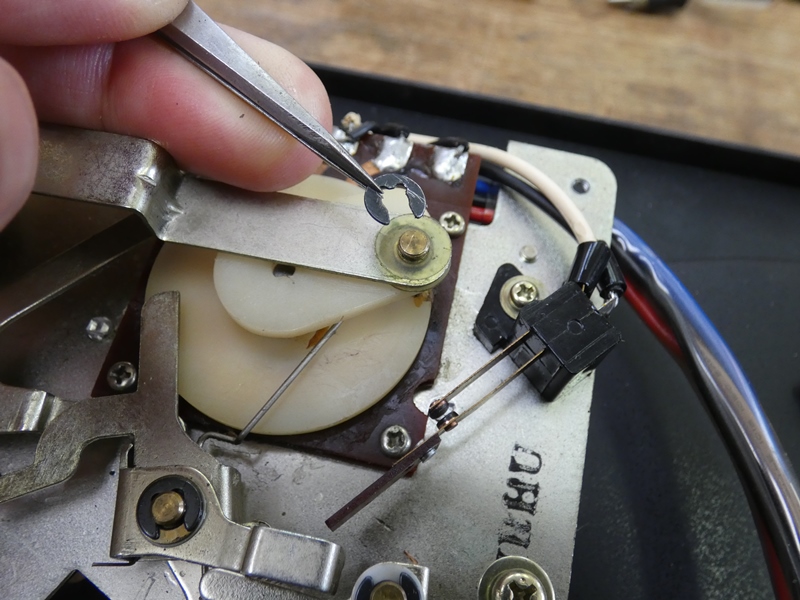

両端ともスナップリングが
嵌められ固定されています。
　

スナップリングの下に
樹脂ワッシャが１枚。
　

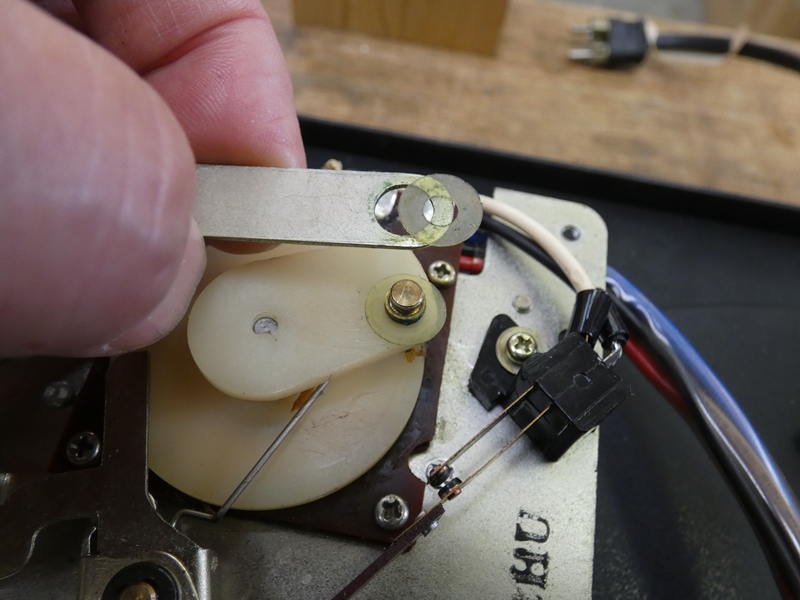

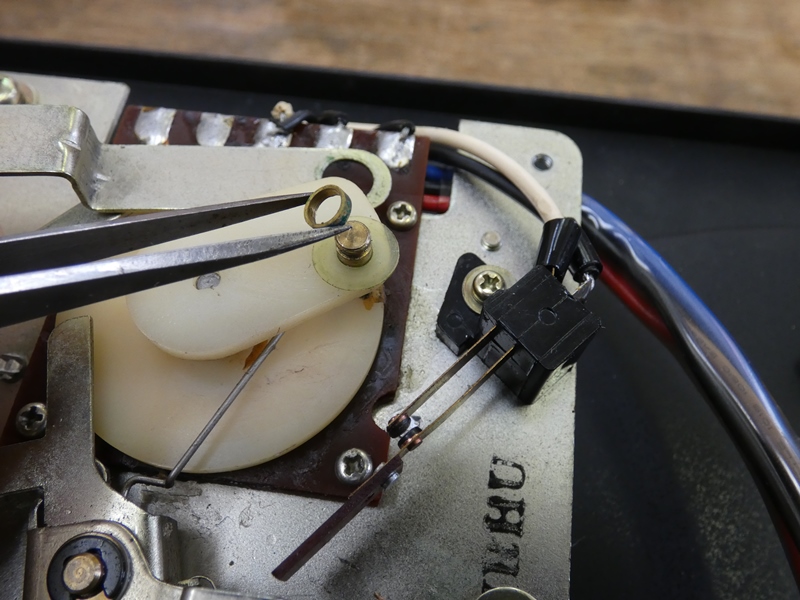

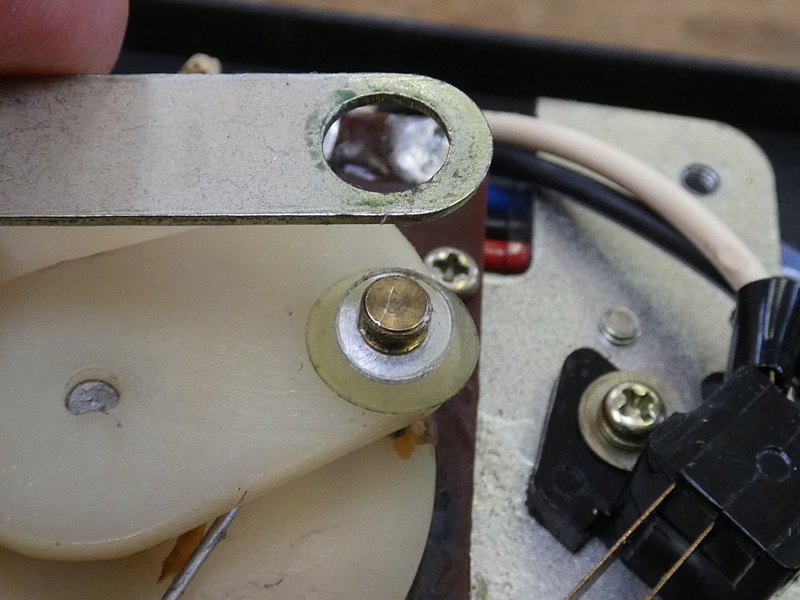

リンクを外すとシャフトに金属製リングが残ります。
リンクの穴とシャフト径を合わせるスペーサーのようです。
　

ところがリングが入っていても両者の隙間は埋まらず、
摩耗により広がったのか、何か別の部品が入っていたの
かも知れません。ここで生じる大きなガタのため、それも
リンクの両端に生じるので、リンクが正常に機能しません。
　

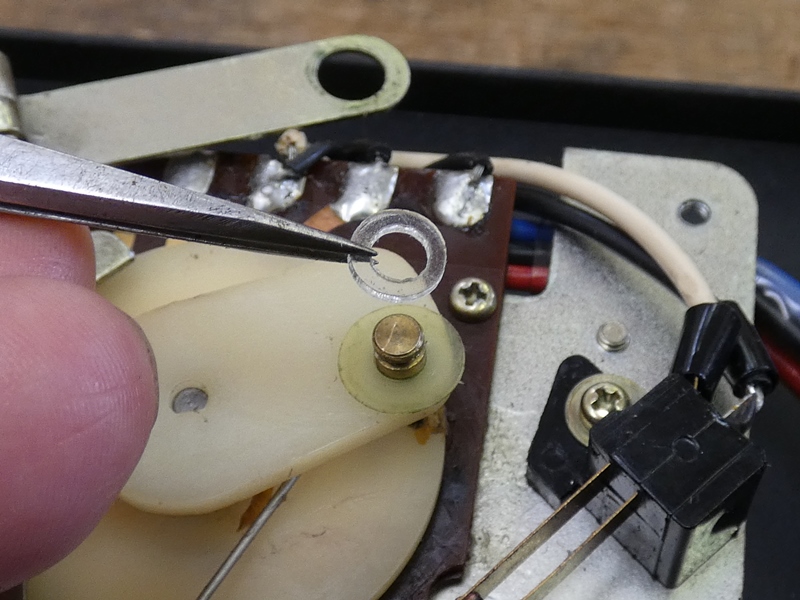

アクリル材をカットして、隙間を
埋めるワッシャを作ります。
　

元のリングは使わ
ないことにします。
　

隙間やガタを解消し、かつ
回転を妨げないサイズです。
　

ガタが解消し滑らかに動作するようになりましたが、
トーンアームの異常動作はまだ解決しません。
　

サーボモーターの回転・停止位置の
制御が上手く機能していないようです。
　

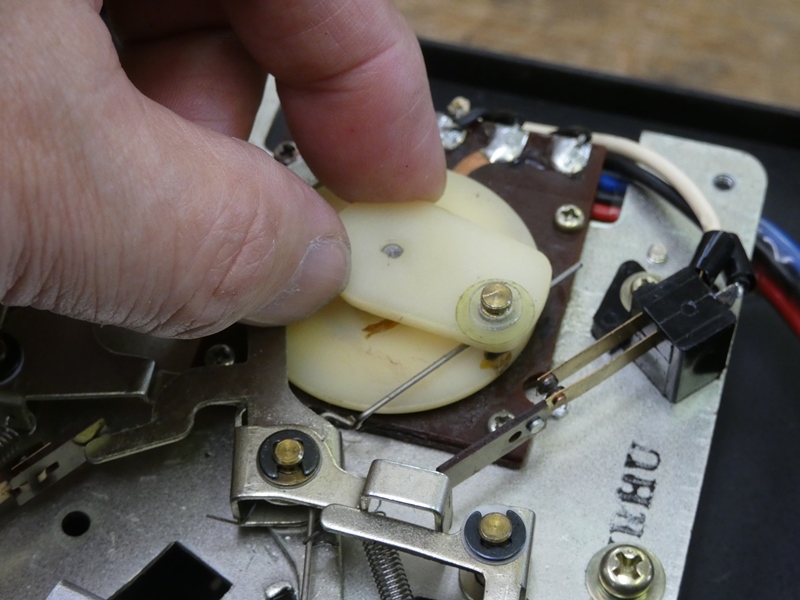

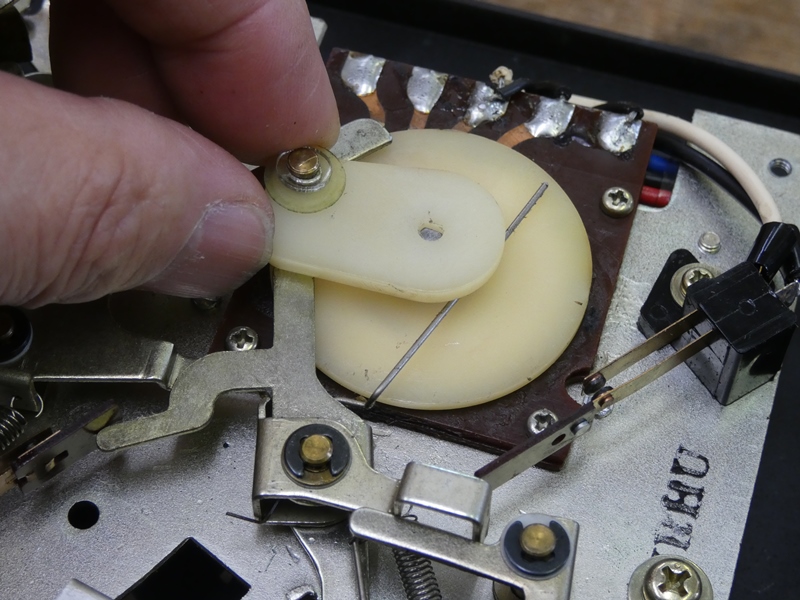

クランク軸を１８０度反対側の
位置に回転移動させます。

シャフト部分にあるクランク
軸の固定ネジを緩めます。
　

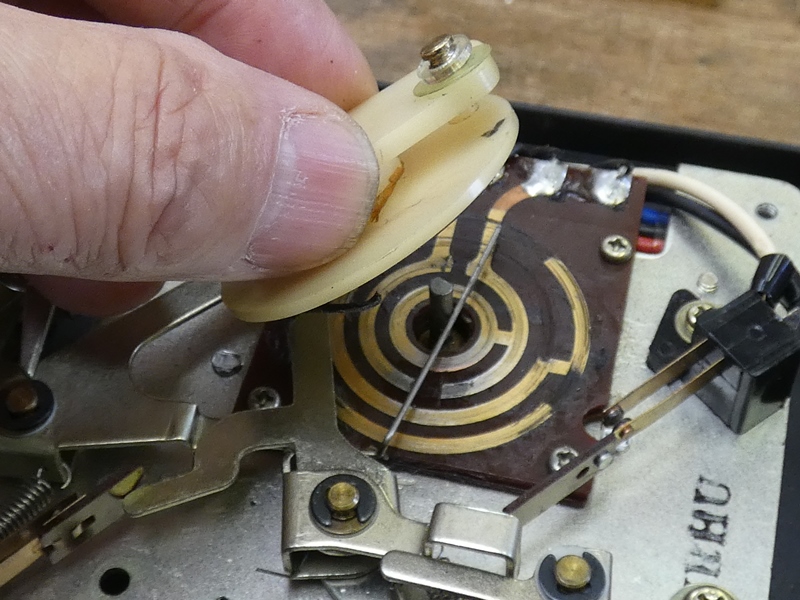

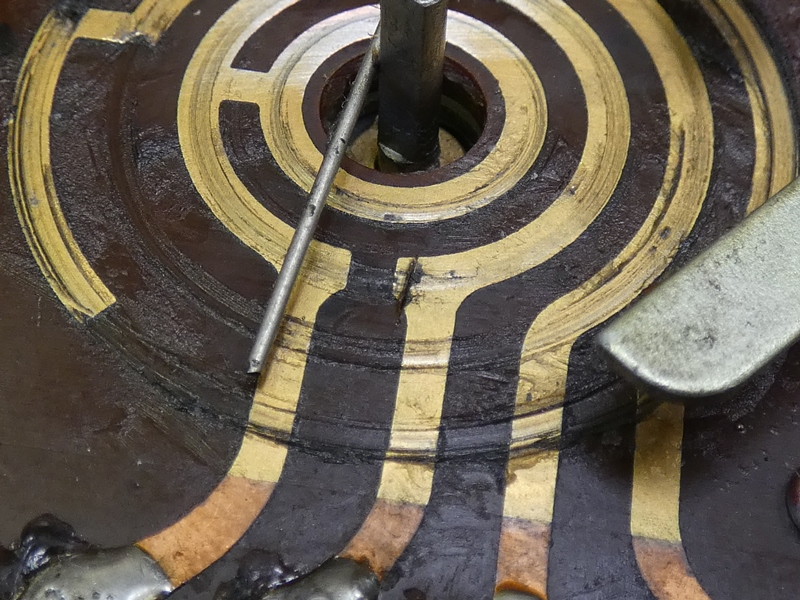

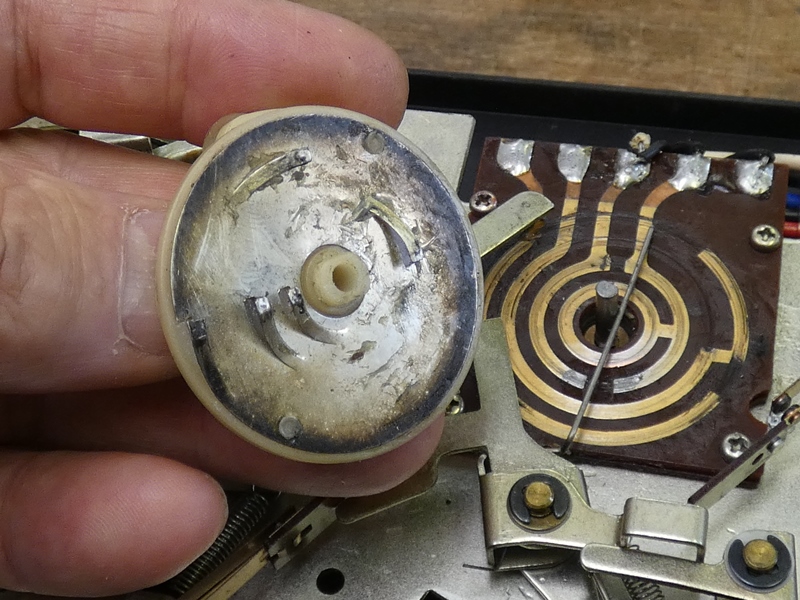

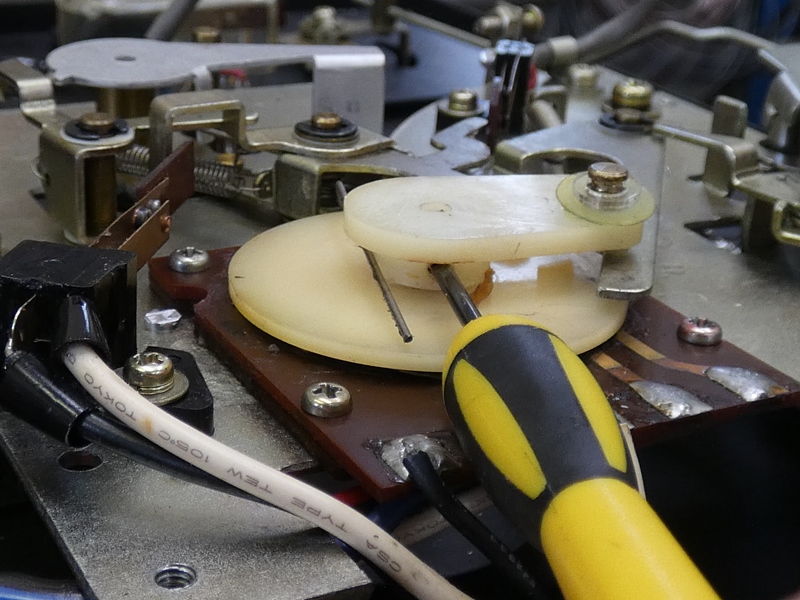

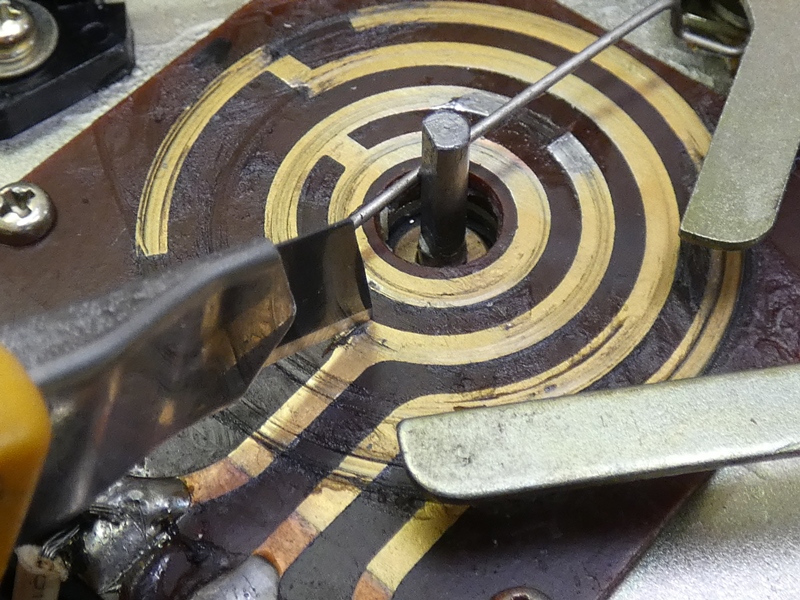

クランク軸（円盤）を引き抜くと、その下にロータリー
スイッチを構成するプリント基板が現れます。

引き抜いた円盤の裏面には、ロータリースイッチ基板に
接触するブラシが飛び出ています。回転しながらブラシが
スイッチ面をなぞることで、通電をON・OFFする仕組みです。
　

トーンアームのリターン位置が手前にずれている、
つまりスイッチの位置関係に問題があります。
　

試行錯誤の末スイッチのパターンを解析し、その
一部を欠き取ることで動作位置を調整します。

簡単に説明してきましたが、ロータリースイッチの調整には
膨大な時間を費やし悪戦苦闘しました。周辺のカムやレバーの
位置関係も微妙に影響し、本来ならばプレーヤー部のサービス
マニュアルが不可欠な調整作業です。それでも最終的に各部
とも正常に動作するようになり、切りの良いところで修理品を
納めに出かけます。再び訪れたいわき市末続は快晴、かつて
津波が押し寄せた海岸も、穏やかな波が美しい限りです。
　

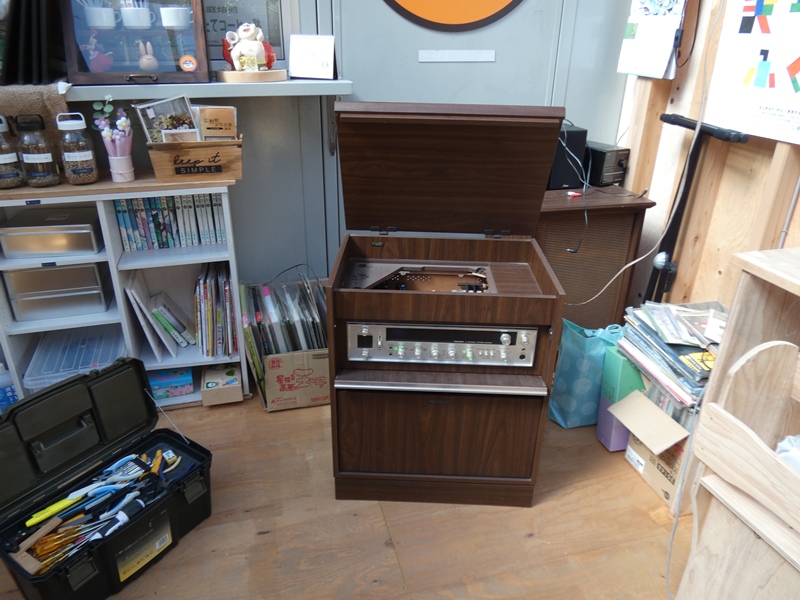

数週間前にプレーヤー部が取り出された
まま、パイオニアＦ－８００が待っています。
　

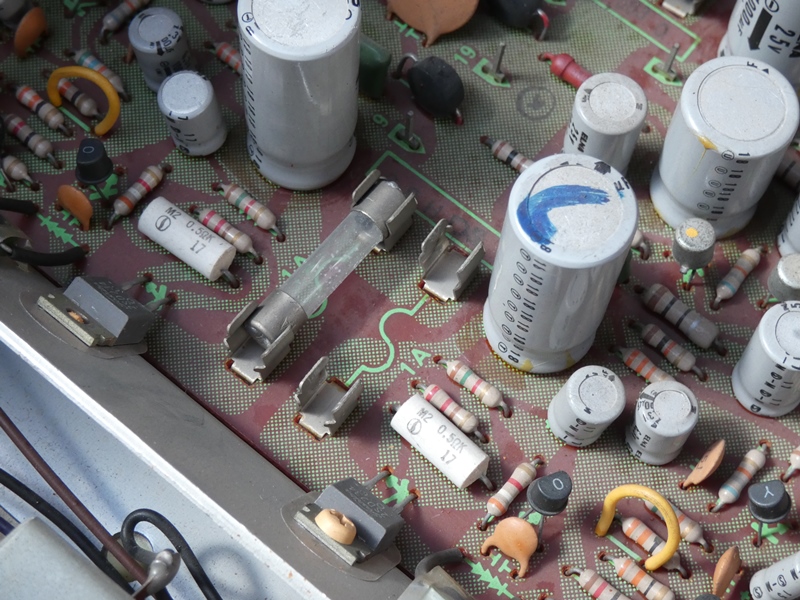

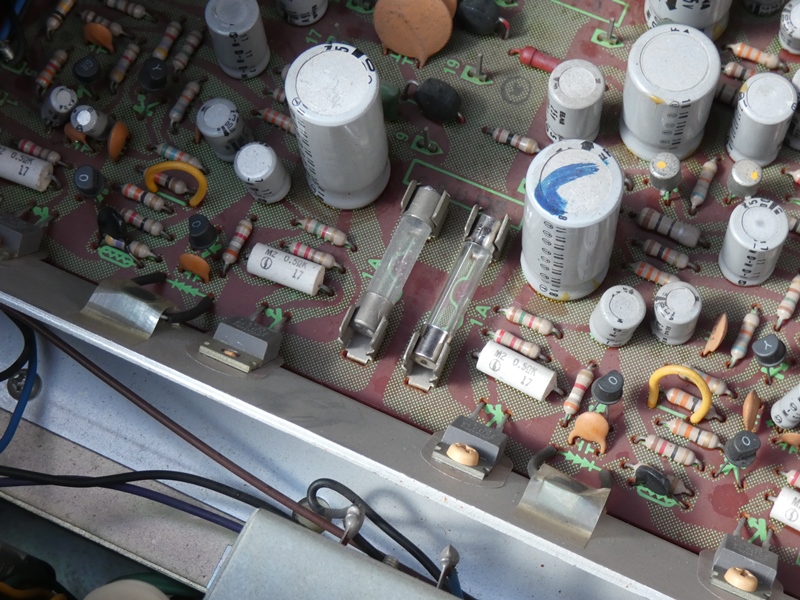

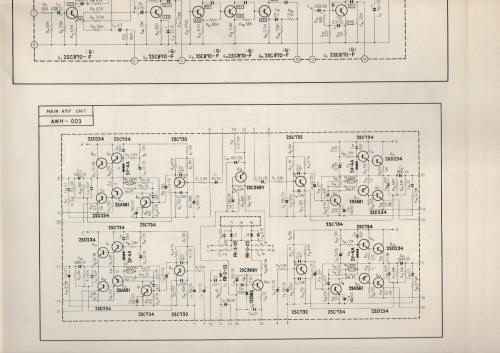

まず、応急的に短絡させておいた
出力段のヒューズを戻します。

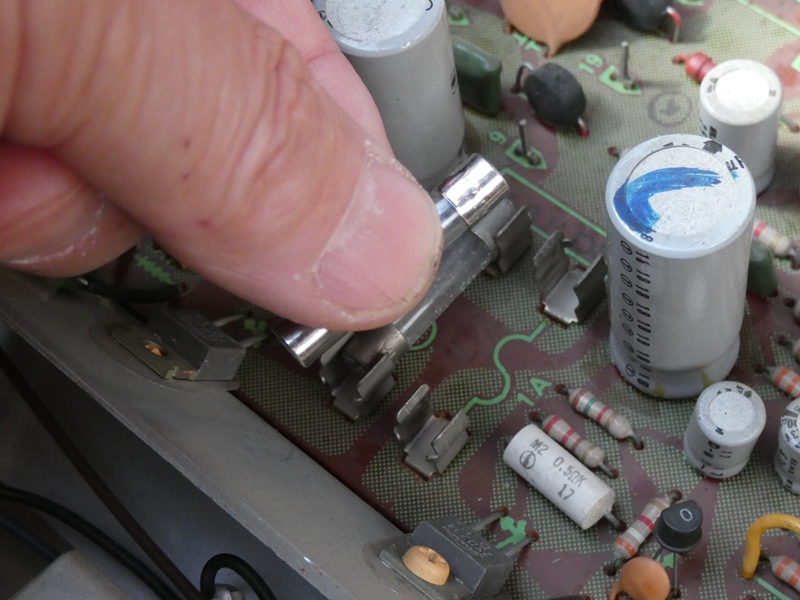

工房から持参した１Ａヒューズを
ホルダーに差し入れます。
　

ご依頼主にヒューズの取り付け位置を
説明し、予備ヒューズを置いていきます。

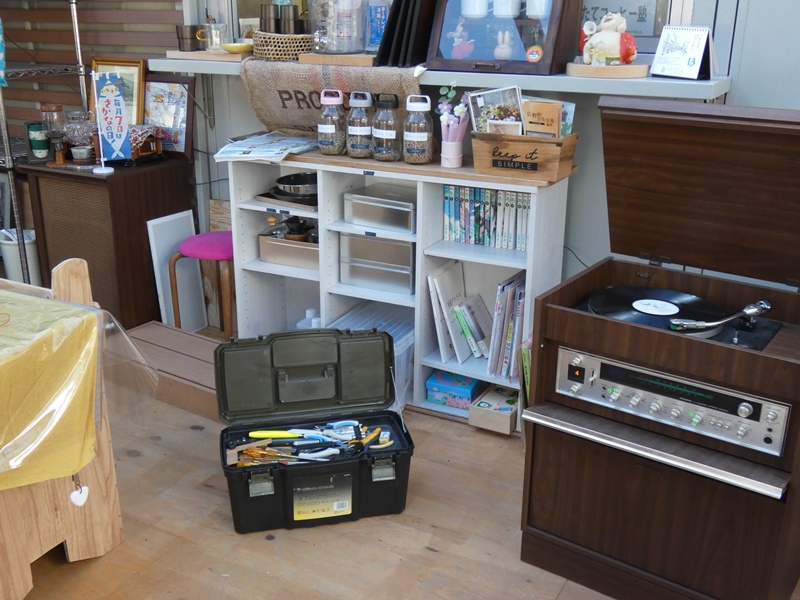

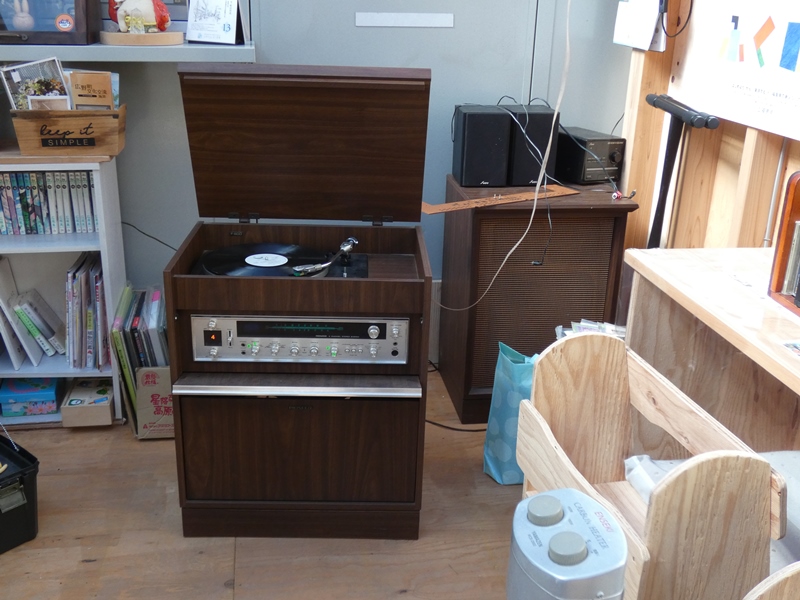

カフェに帰ってきたプレーヤーです。デリケートな機械部品の
集まりなので、輸送中の振動などで再び不具合が生じかね
ません。緩衝材を何枚も入れて厳重に梱包し運んできました。
　

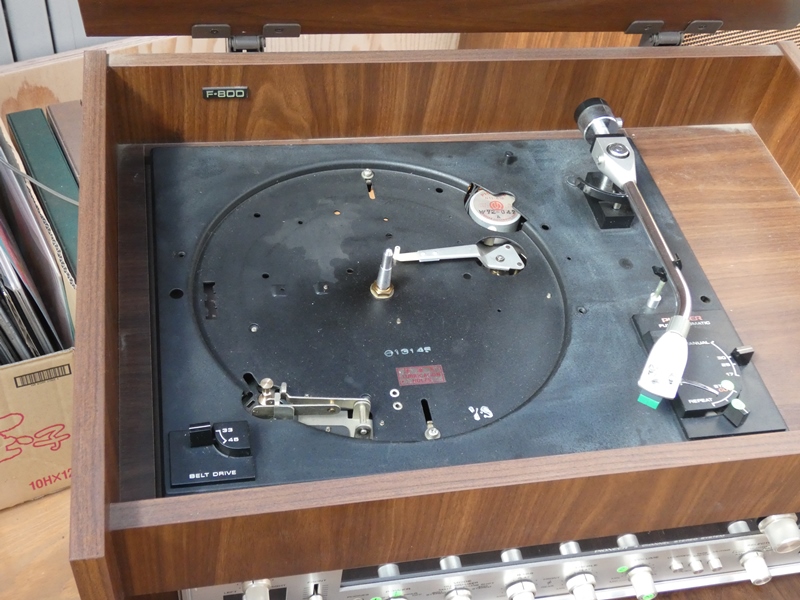

センターキャビネットの上部
ボックス内にプレーヤーを収めます。
　

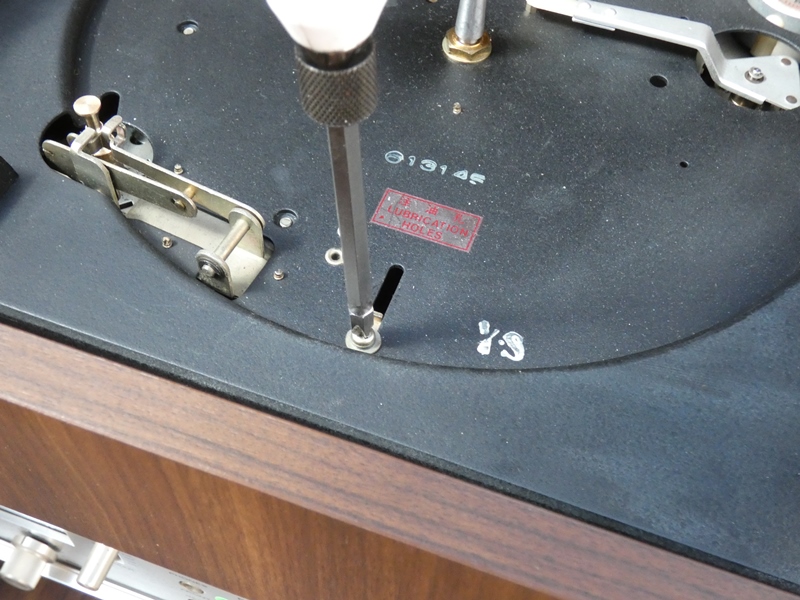

内部のスプリングダンパーを
介し２か所でネジ固定します。

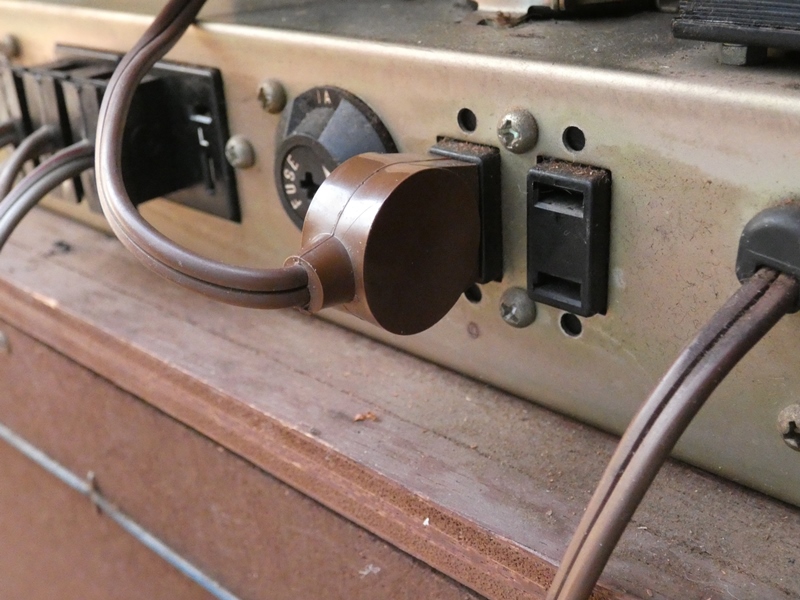

レシーバー背面のアウトレットに
AC電源プラグを差し込みます。
　

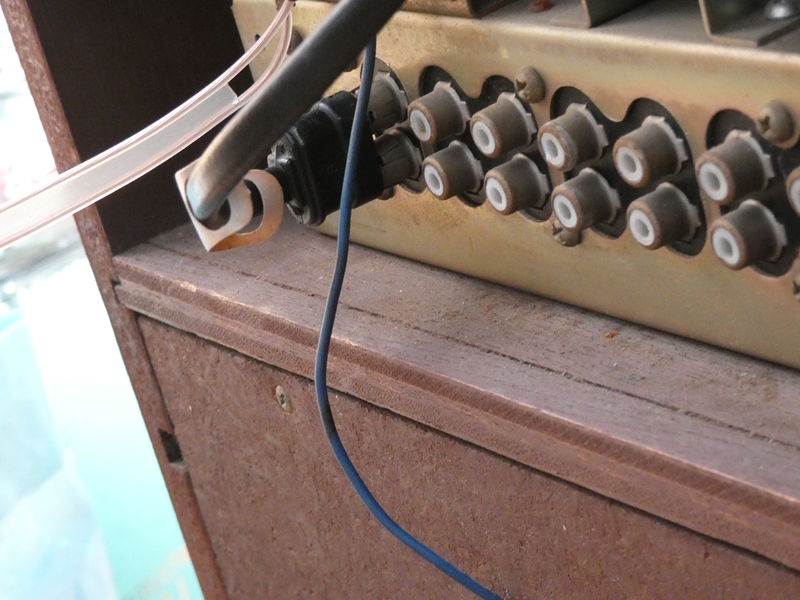

出力のRCAプラグを差し込みます。４チャンネル対応
レシーバーですが２チャンネルしか使用しません。

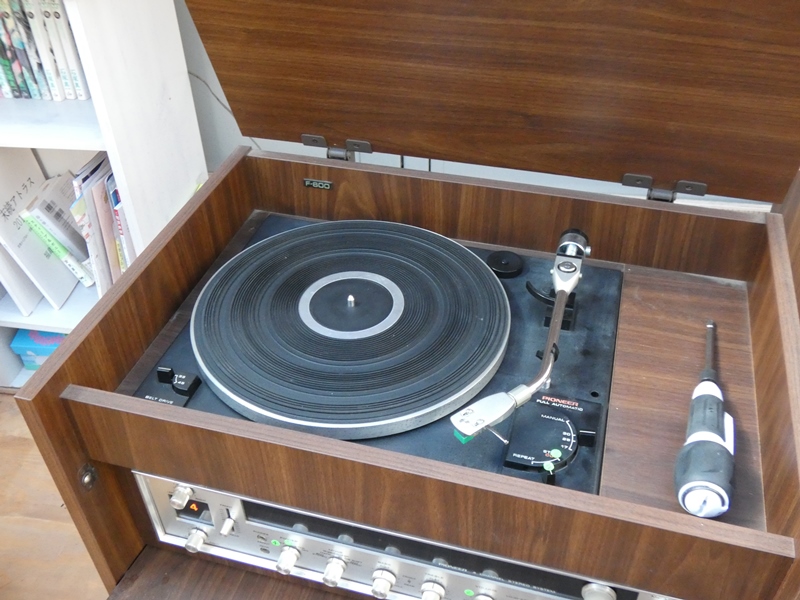

ゴムマットを置いて
取り付け完了です。
　

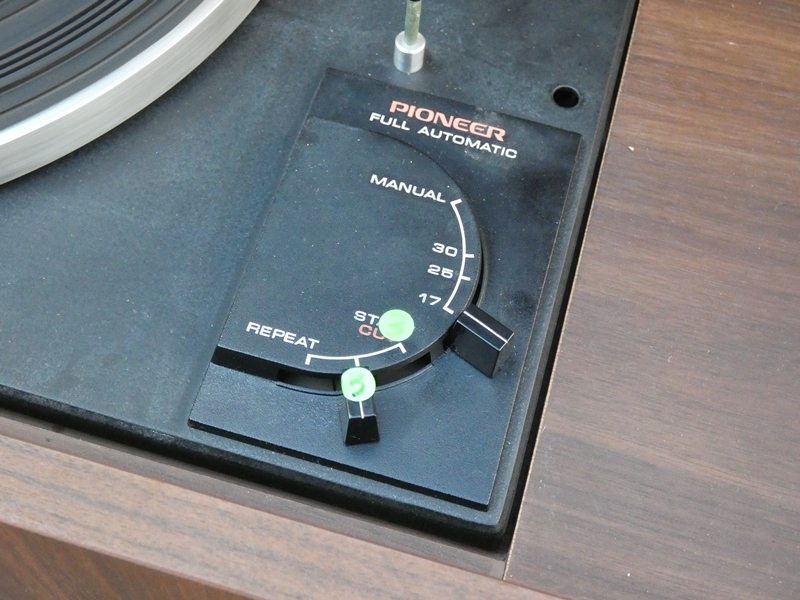

フルオート対応の操作レバーです。
調整した通りに動作すると良いのですが。

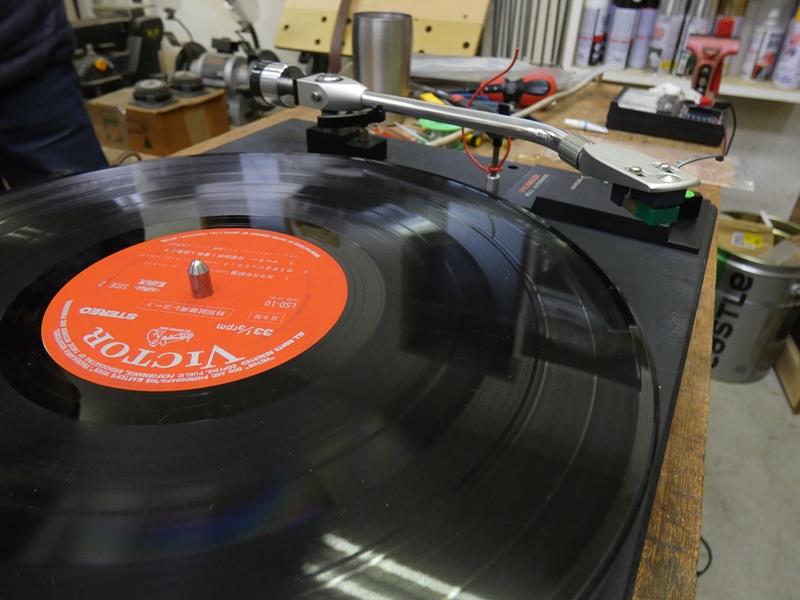

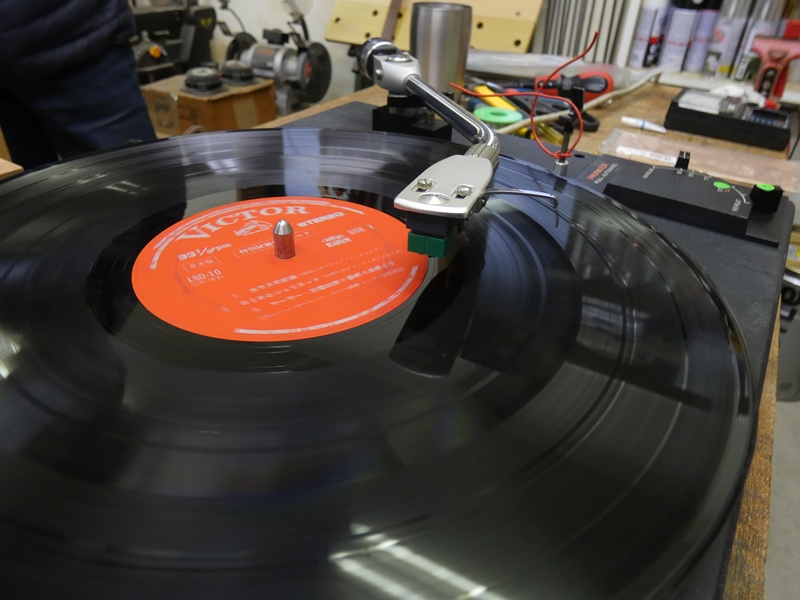

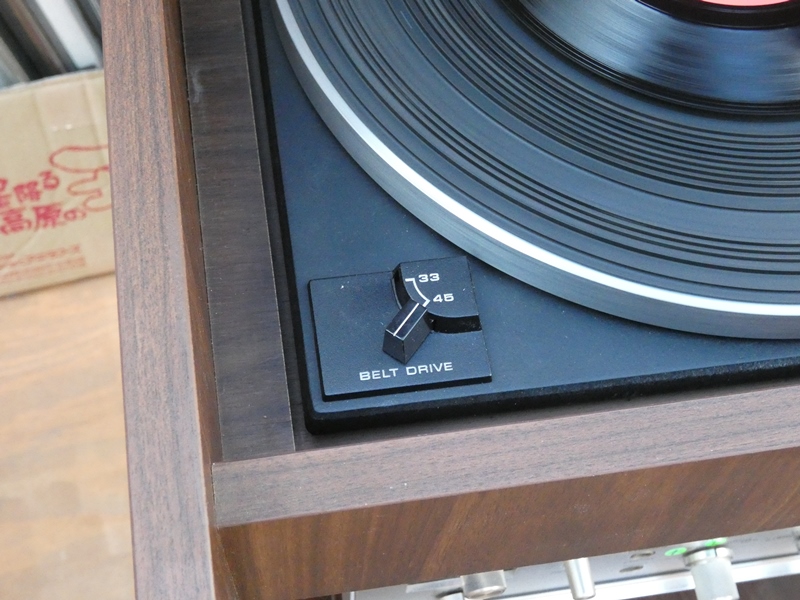

３３．３回転でＬＰレコードを演奏してみます。レバーを１回
操作するだけで、レコード盤外周の無音域にヘッドが移動、
スタイラスを傷めないようゆっくりかつ正確に下りて盤面に
接触させます。内周の無音域に達すると、自動的リターン
動作に移り、ヘッドが持ち上がりアームが元の位置に戻り
ます。演奏途中での中断操作も正常に動作します。
　
