江戸川区のとあるマンションにお邪魔します。宅配ボックス
修理のご依頼をいただいています。3年前に遠路松山市まで
出かけ幸運にも修理に成功したものの、昨年6月横浜磯子区
の件は中途半端な結果に終わり、鼻をへし折られた状態です。
|

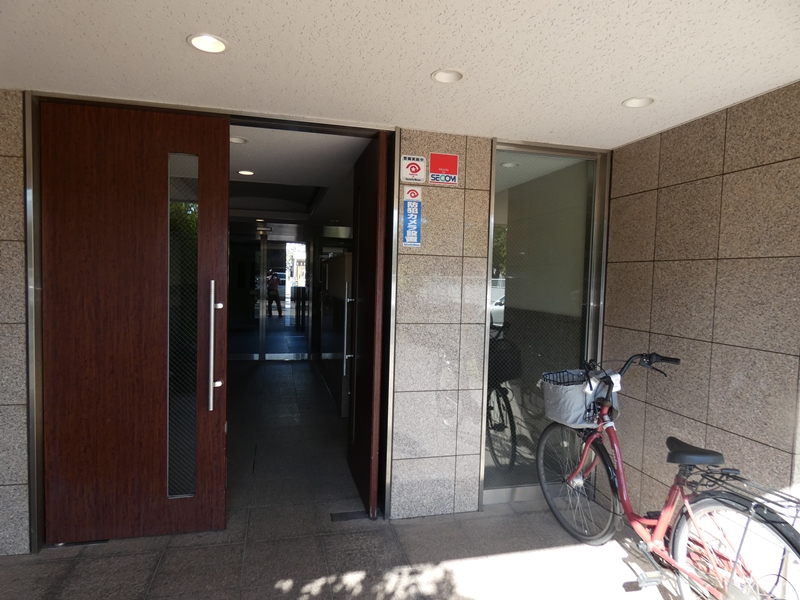

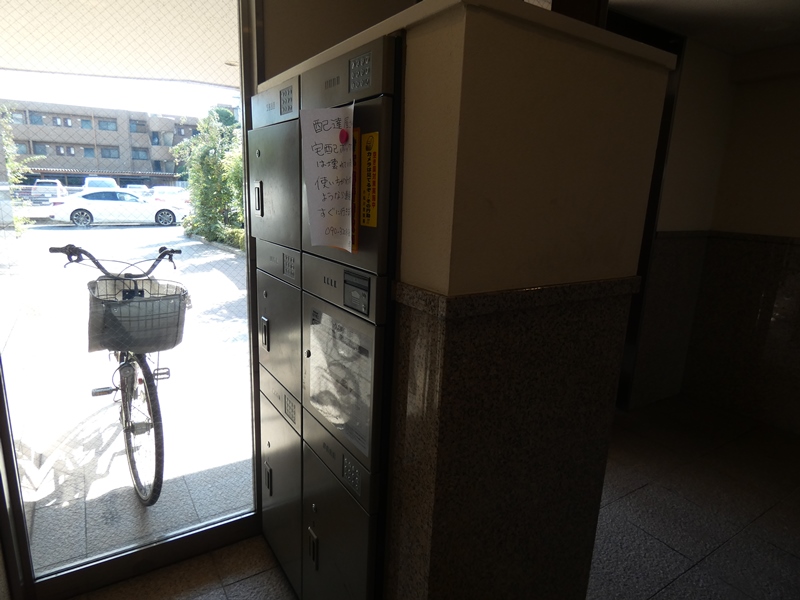

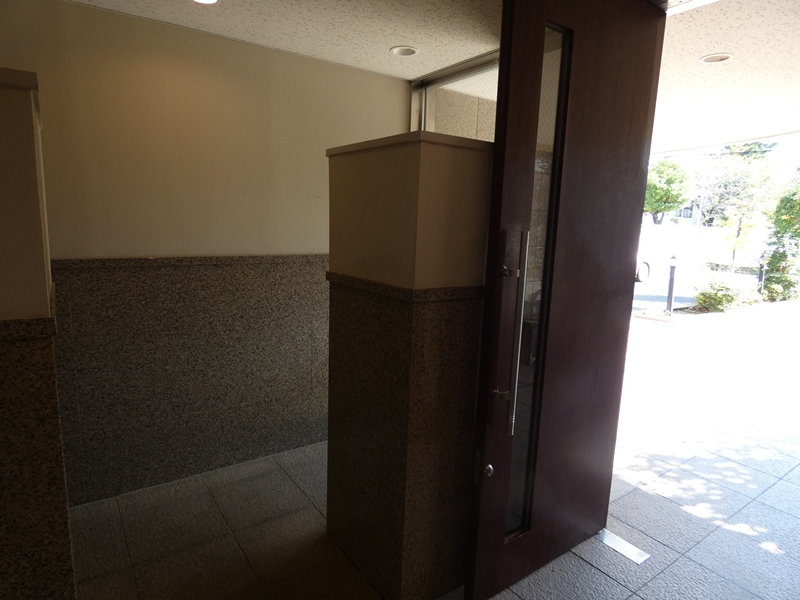

エントランスを入り右手に回り
込むとボックスが見えてきます。
|

外側からガラス越しに見えていた
スペースに設置されています。
|

配達側と受け取り側の区別はなく、
同じドアから荷物を出し入れします。
|

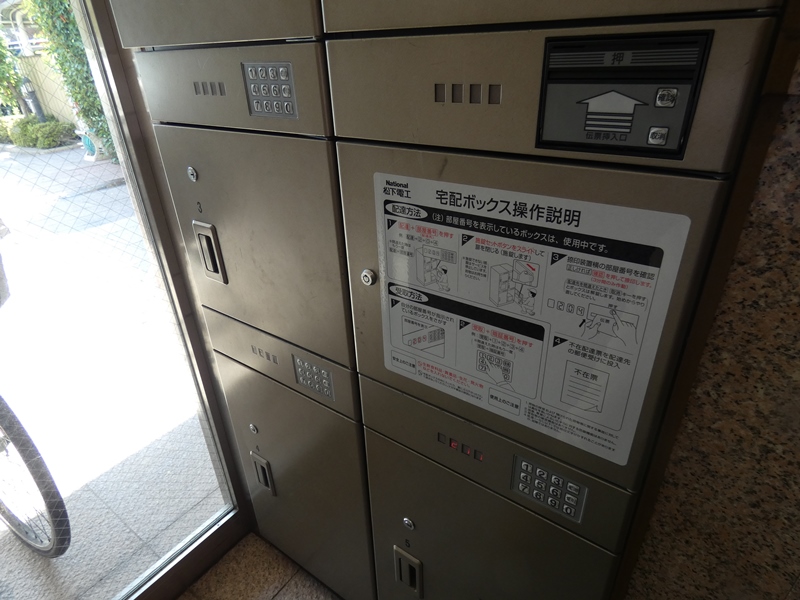

宅配ボックスの操作方法が張り出されています。
指示通り正確に操作しなければなりません。
|

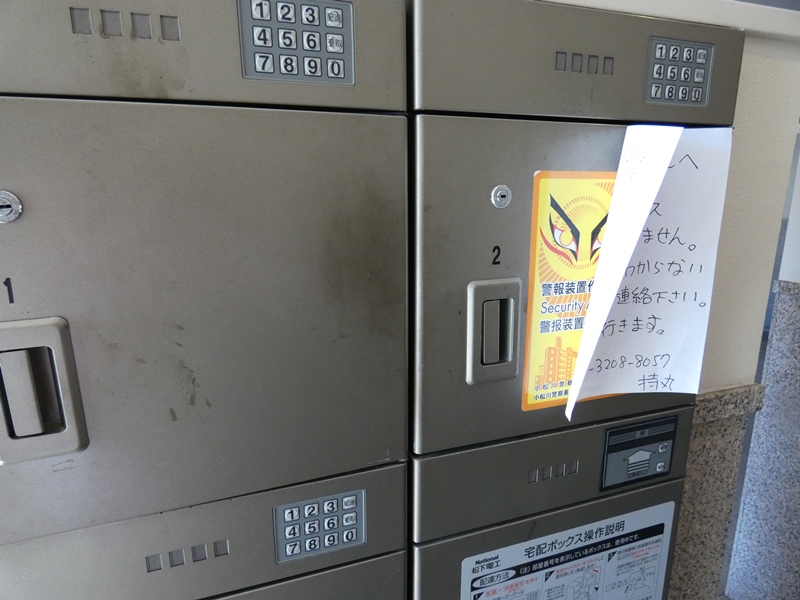

不具合のあるボックスのは2か所で、正確に
操作しても出し入れができずエラーが出ます。
|

荷物を入れる操作をしますが
ドアがロックされません。
|

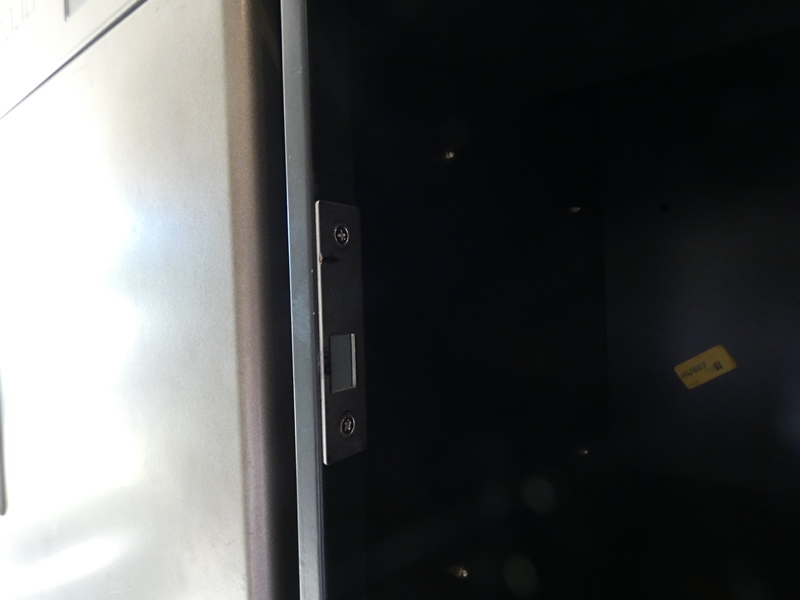

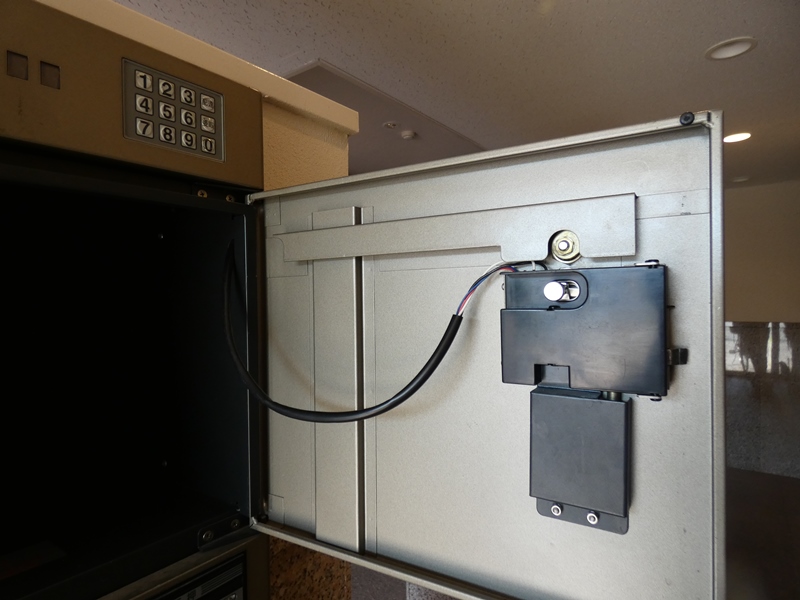

ドアの裏側にロックユニットが取り付け
られています。こいつから調べます。
|

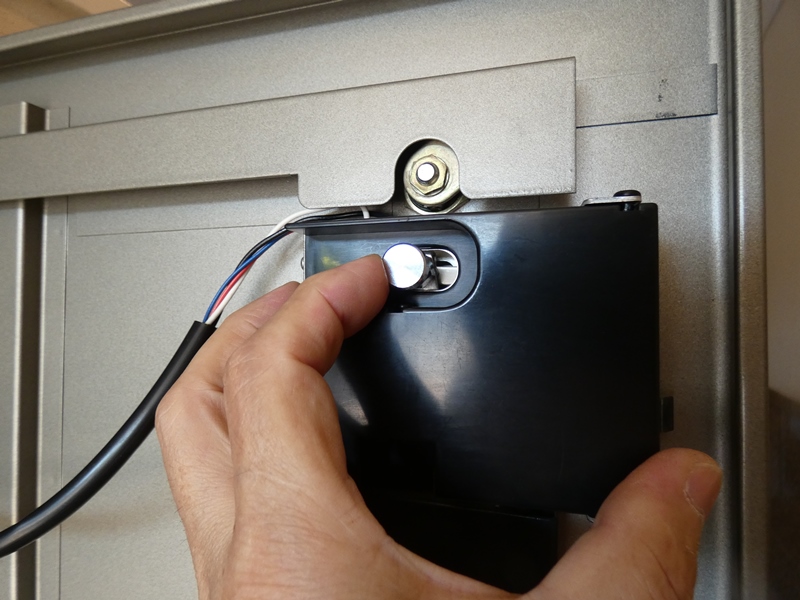

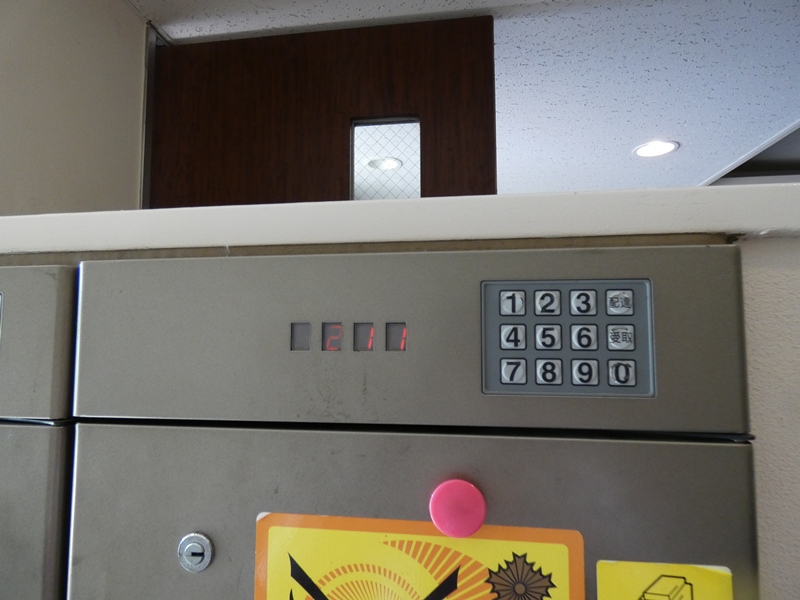

部屋番号をセット後、施錠
セットボタンをスライドし、
|

その後ドアを閉めれば自動的にロック
されるはずなのですが・・、されません。
|

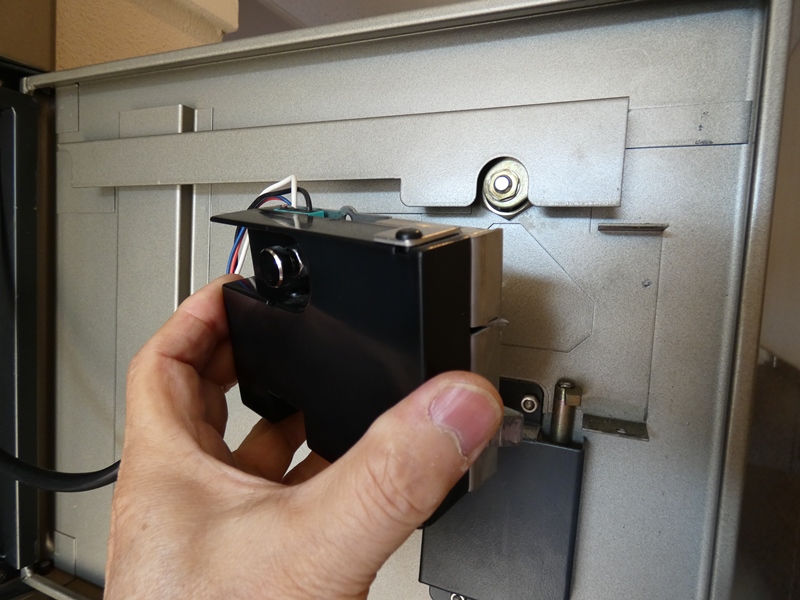

ロックユニットをドアから
取り外してみます。
|

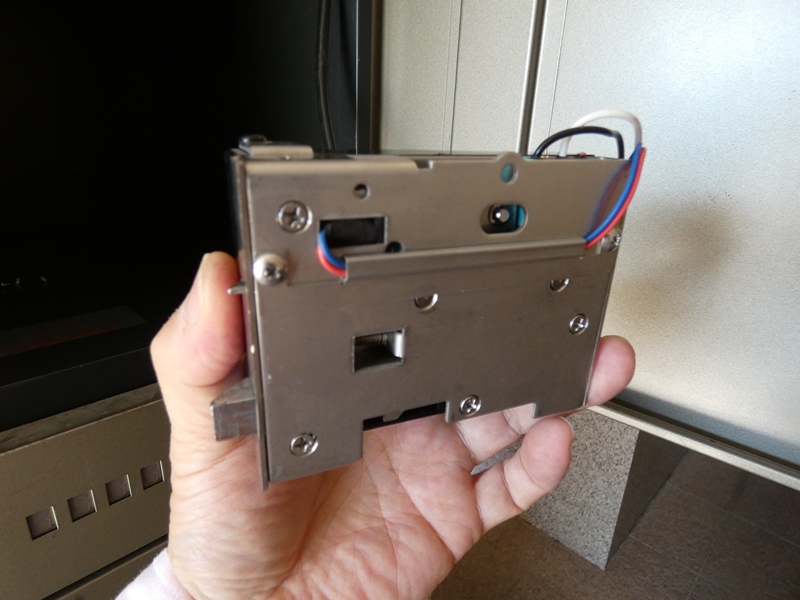

セキュリティ性を高めるため、ステン
レス厚板による堅牢な構造です。
|

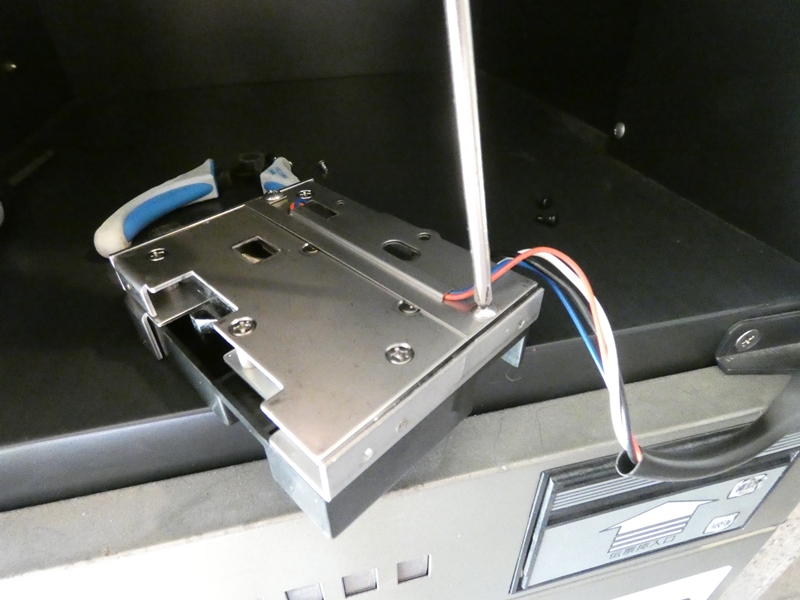

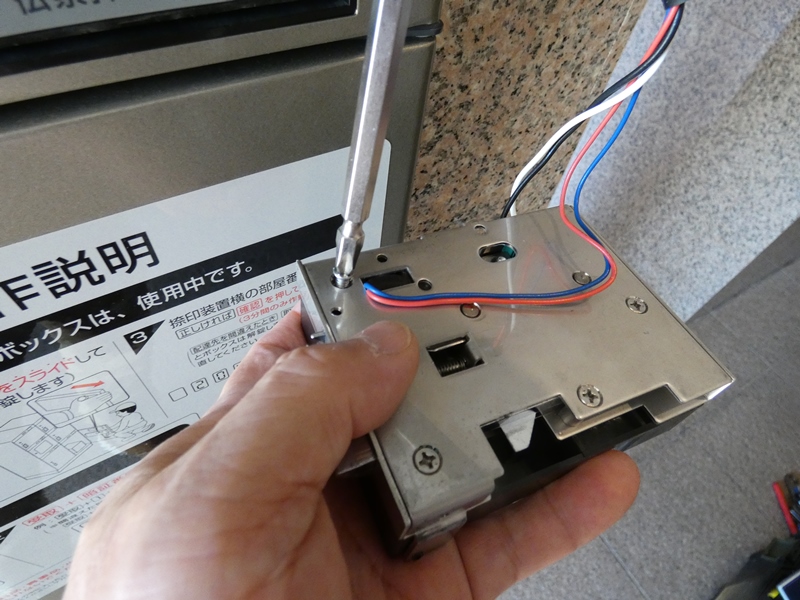

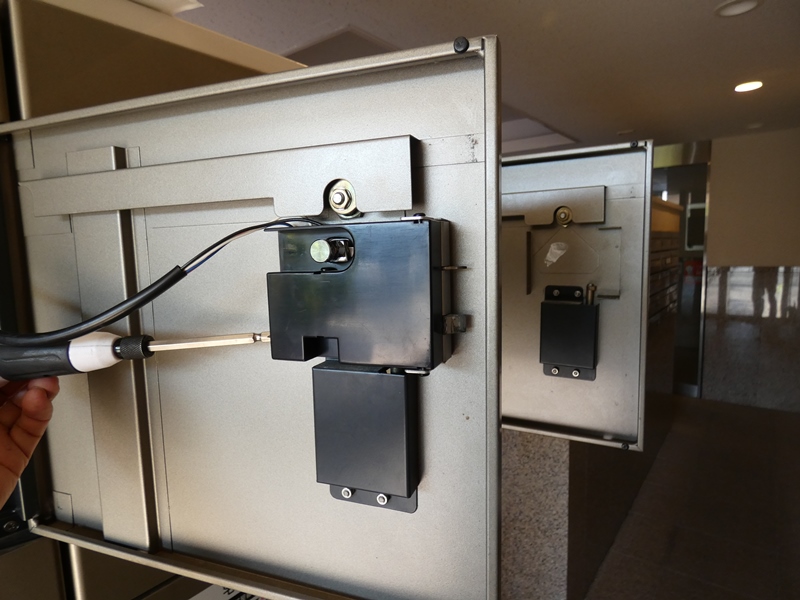

目につくネジから
緩めていきます。
|

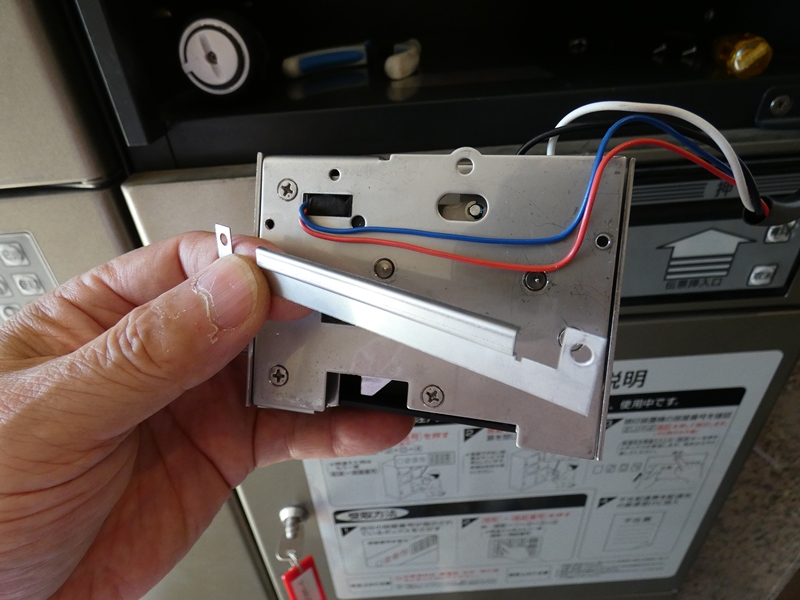

この金属カバーは外部引き出し
コードを保護するだけのようです。
|

その外側にある皿ネジを緩めます。
ネジ頭がステンレス板と面一です。
|

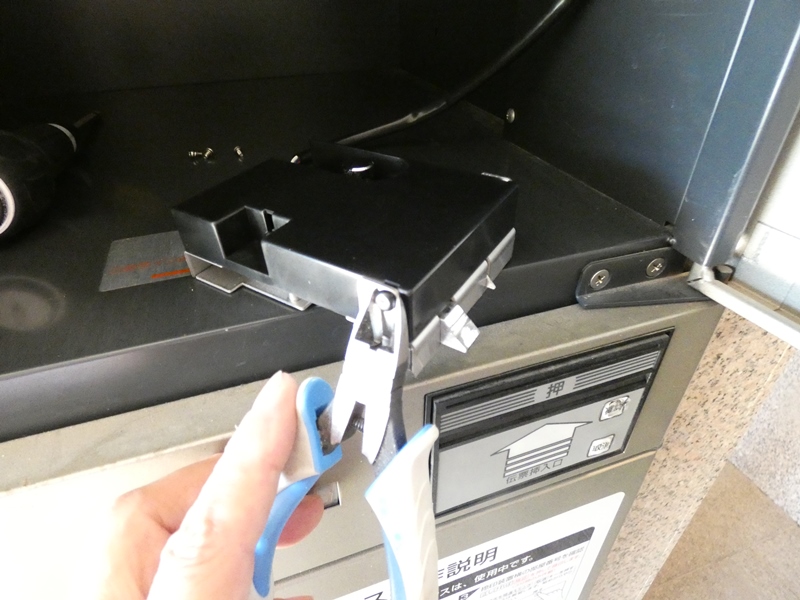

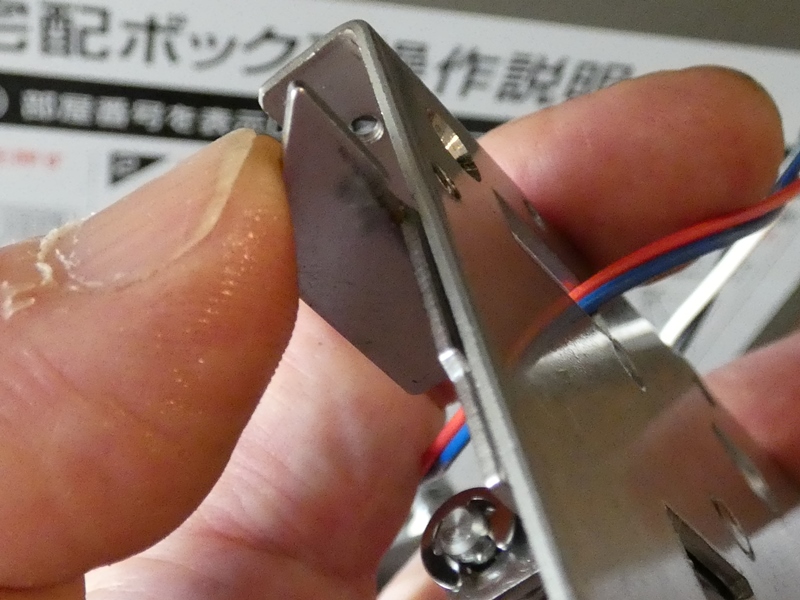

ステンレス板とは対照的に、防塵目的の
柔らかい樹脂製カバーが外れてきません。
|

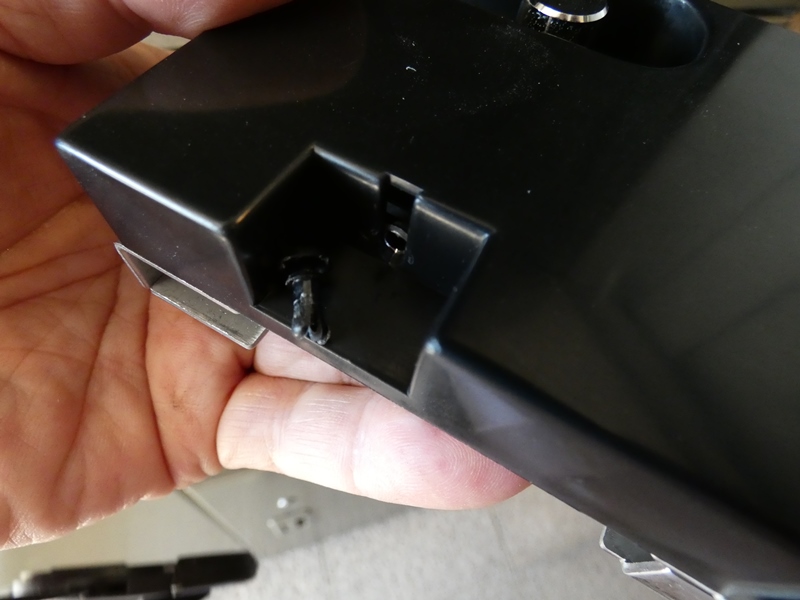

両サイドにピンがあります。
これを抜く必要があります。
|

ロックユニットをいくつか見てきましたが、これまで
同一構造の製品はほとんどありません。今回の
ユニットも初めて見るものです。現時点では動作の
仕組みがまるで分からず故障原因も当然不明です。
|

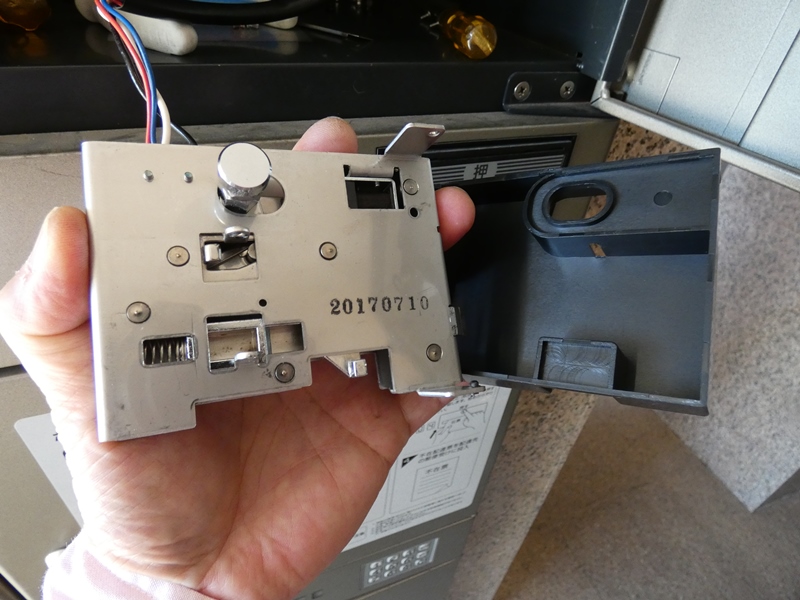

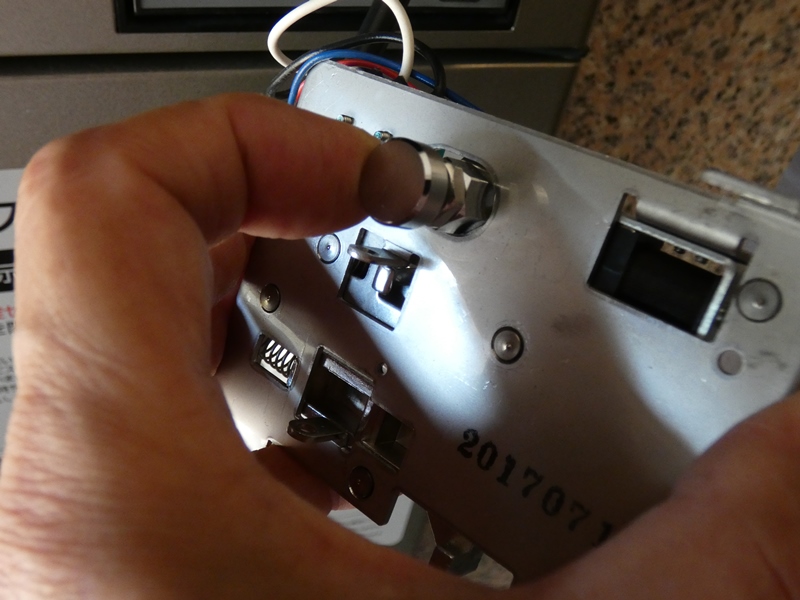

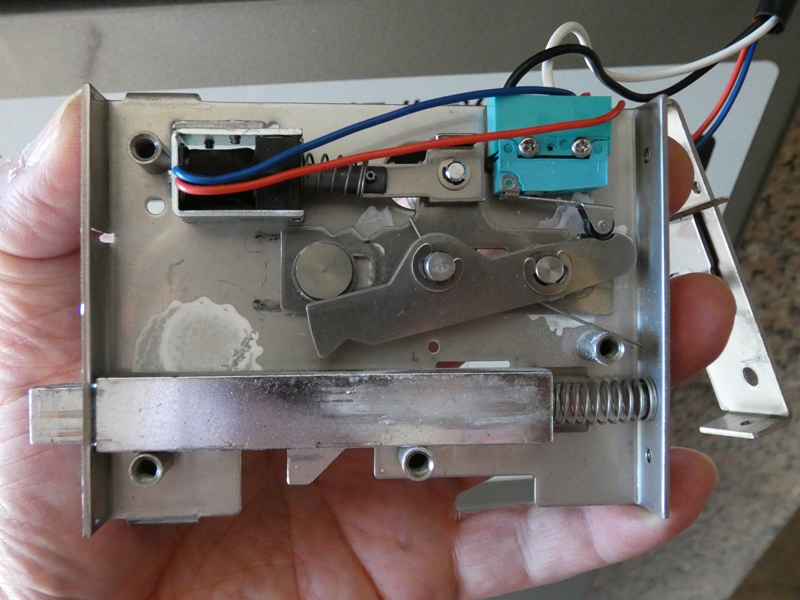

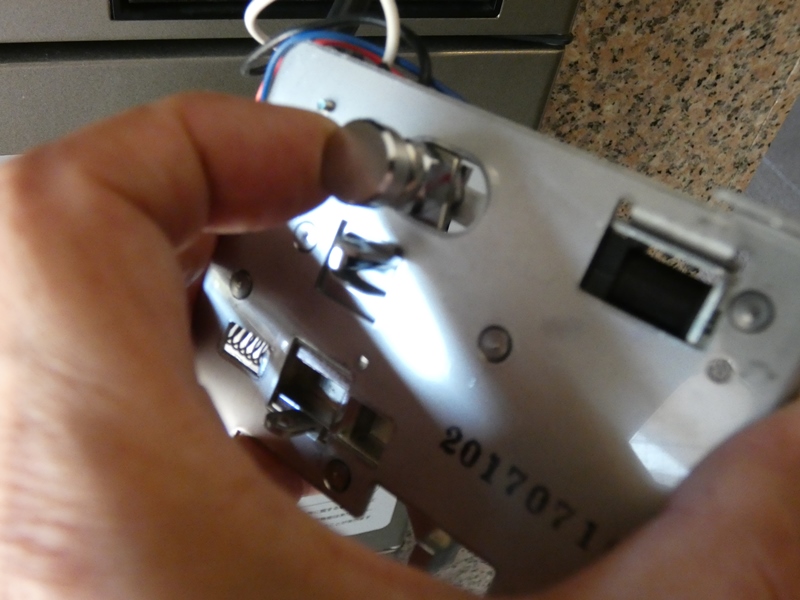

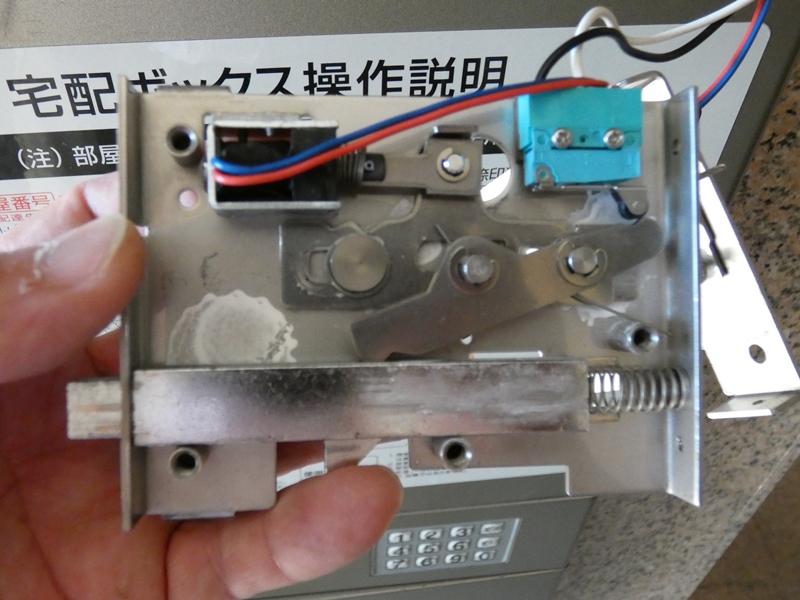

施錠セットボタンを操作してみます。セット
前の状態、ドア奥側にスライドしていると、
|

内部のソレノイドが飛び出て
接続するアームが伸びています。
|

施錠セットボタンをドア手前側に
スライド(施錠操作)させると、
|

ソレノイドが引き込み、アームも
ソレノイド側に移動しています。
|

いくら眺めていても理解できないので、

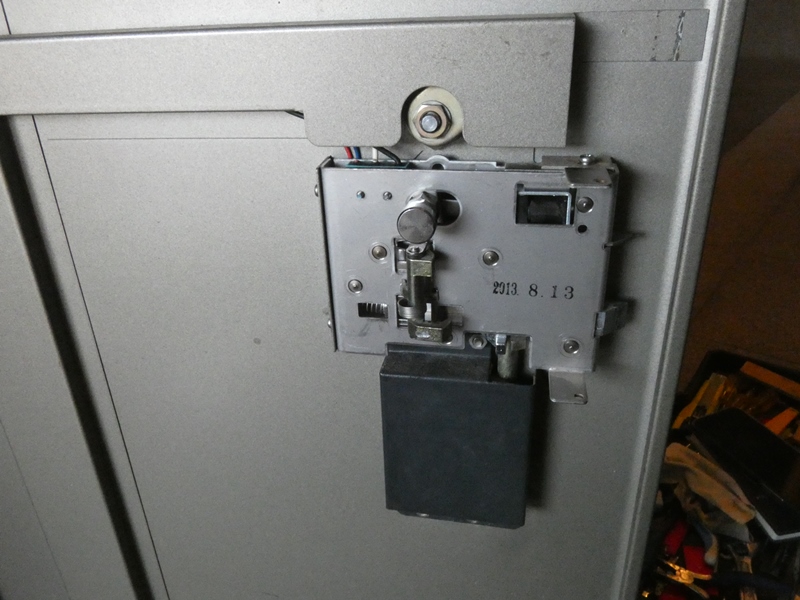

正常に動作する隣のボックスを調べます。
|

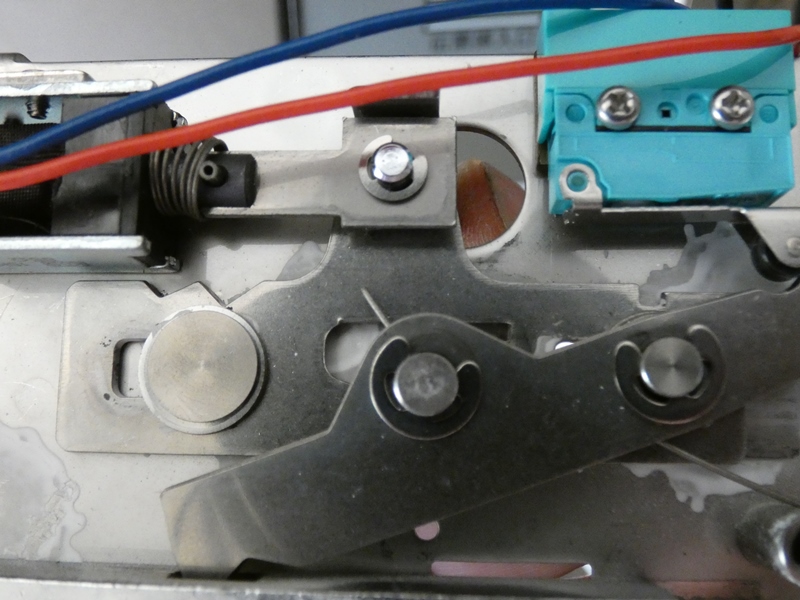

ソレノイドが引っ込んでいると、
真下にある金具を連動させます。
|

ユニット下部のアームが、ドアラッチが
スライドできないよう固定されています。
|

施錠セットボタンをスライドさせるとロックが
解除され、ラッチがスライドしてドアが閉まります。
|

ドアが閉まるとソレノイドに通電し、ラッチが
固定されてロックされる仕組みです、なるほど。
|

ご依頼主の説明によると、操作してもドアが閉められ
ないそうです。つまりラッチが開放されていません。
|

動作音が聞こえるのでソレノイドは正常
です。カバープレートの裏側を点検します。
|

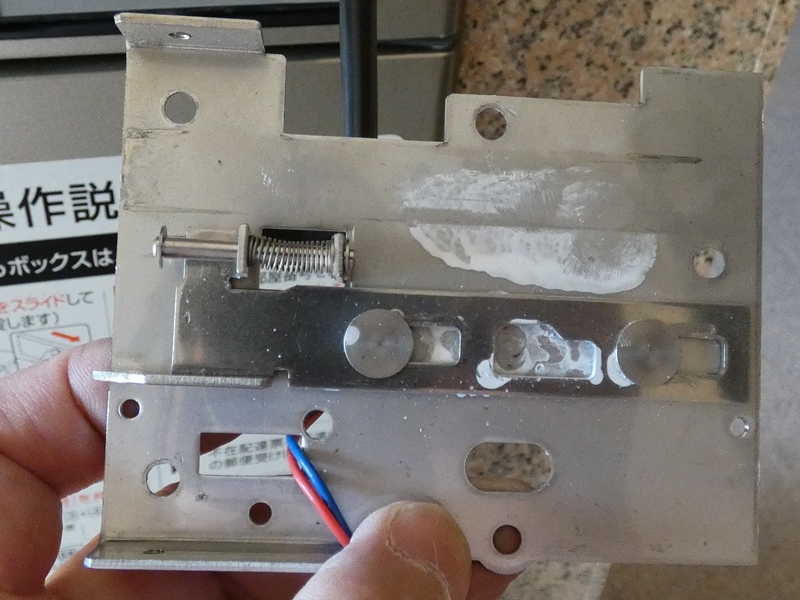

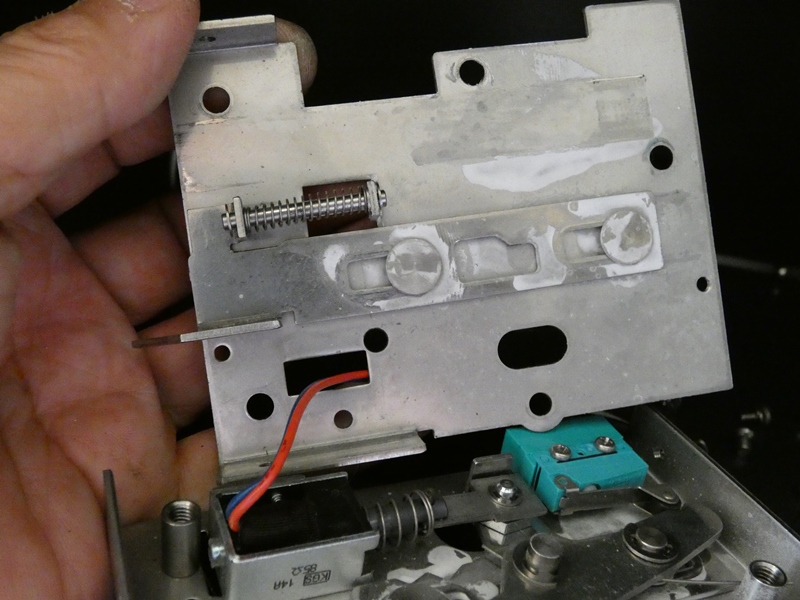

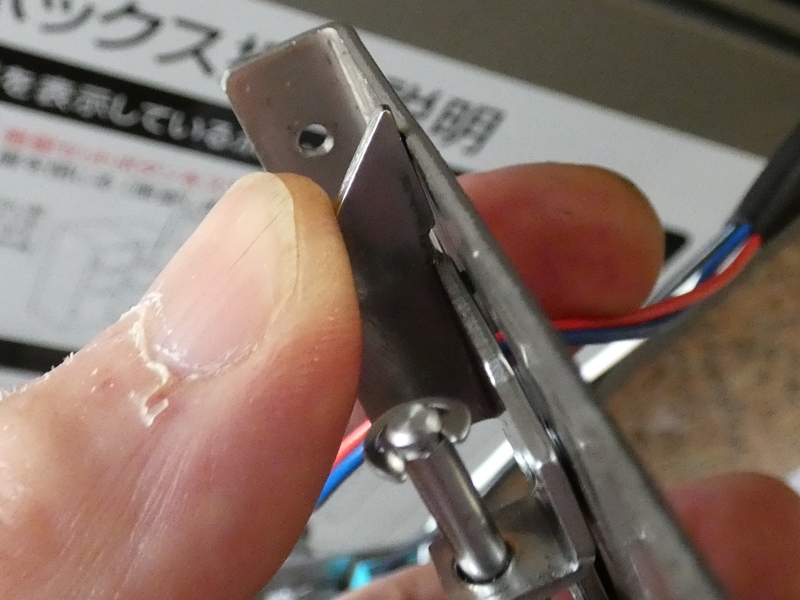

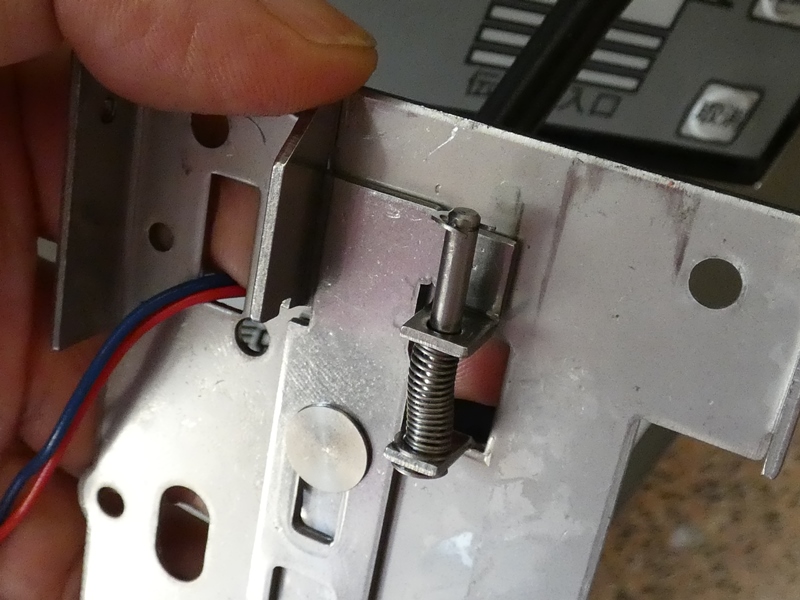

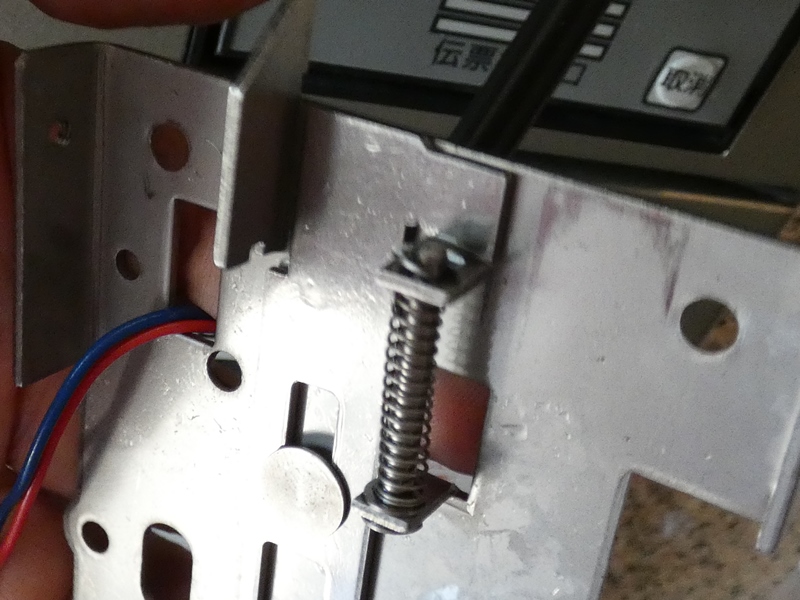

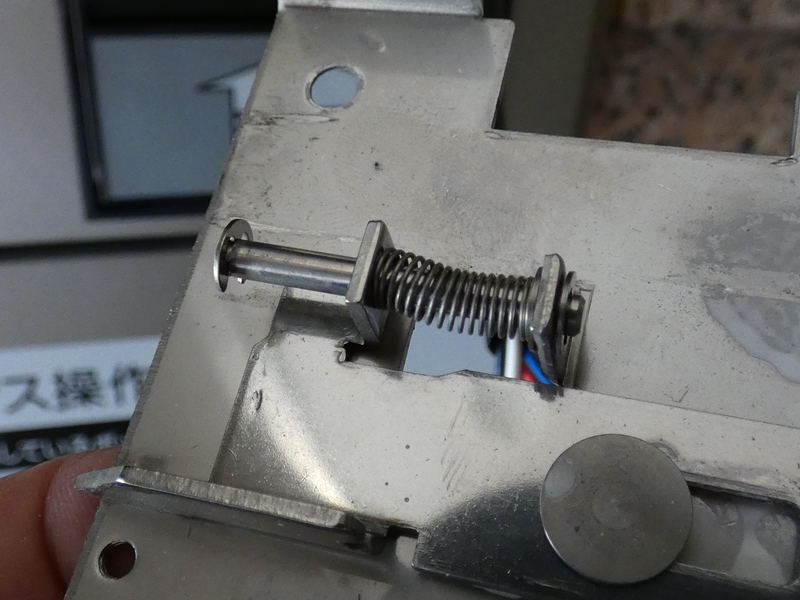

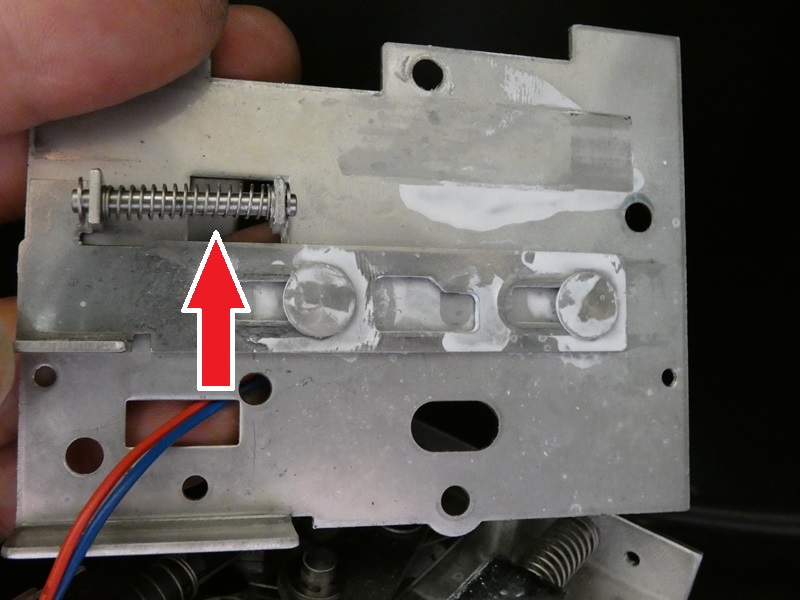

このスプリングの付いた突起は、表側の操作
ボタンと共にシャフトに沿ってスライドします。
|

スライド前つまりボックスを使用
していない時はこの位置に、
|

施錠セットボタンをスライド
させるとこの位置に移動します。
|

突起内の穴をシャフトが移動する際に、
いくらかの抵抗があります。潤滑剤を入れます。
|

すっきり解消しないので、突起部の
曲がりを修正してみますが解決しません。
|

そうこうしているうちに、もう一つロックの
ための仕掛けが存在することに気付きます。
|

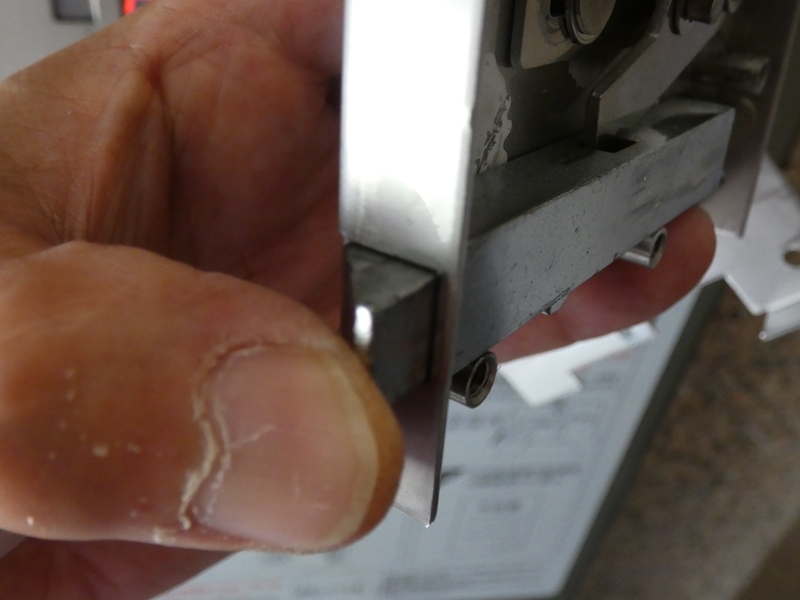

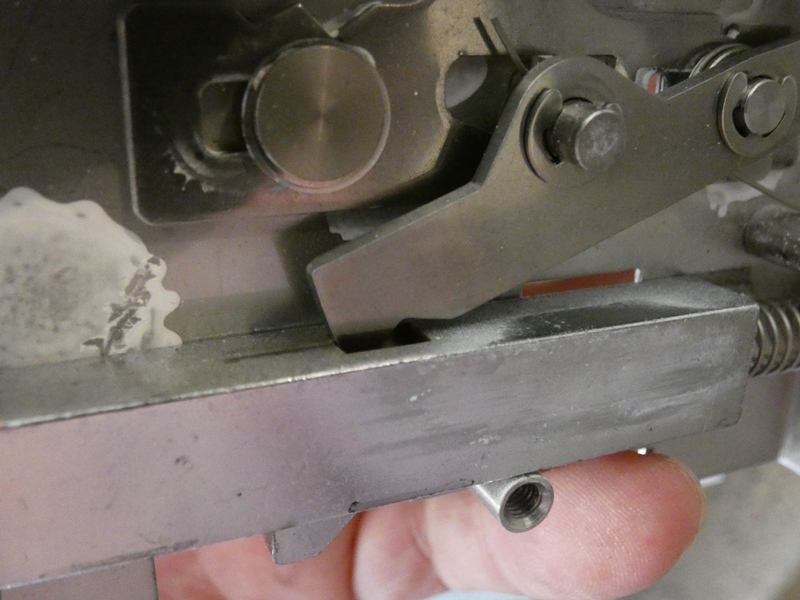

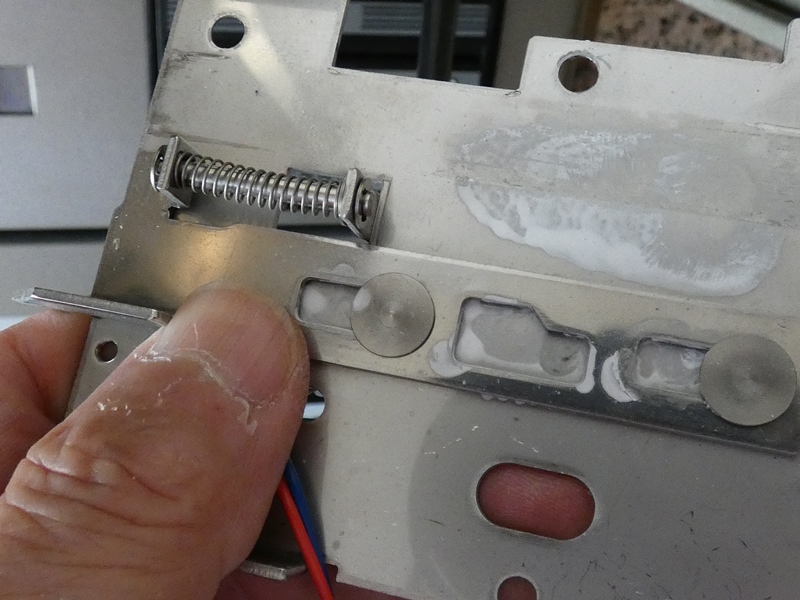

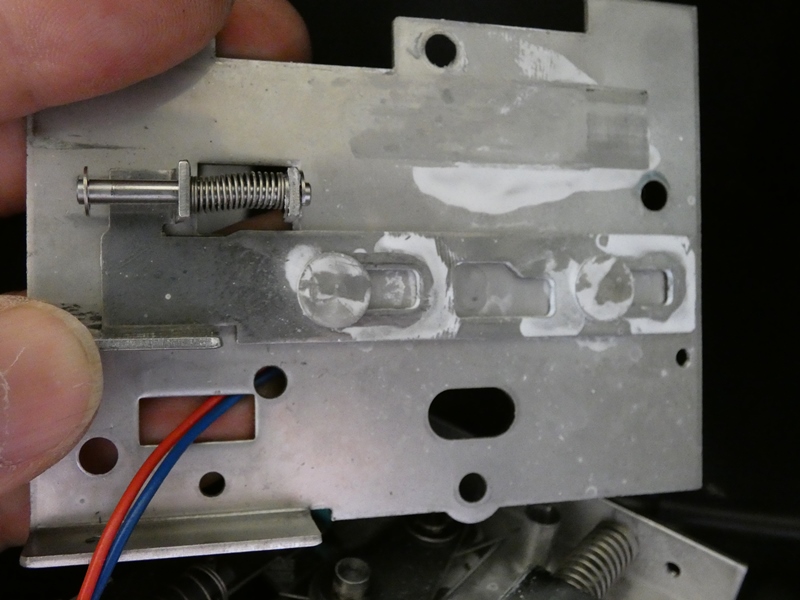

先ほどのドアラッチとは別に、突起と一緒にスライド
するプレートがあり、その先もまたラッチ様の形状です。
|

摺動抵抗が生じて動きが鈍くなっているのはこの部品
です。2本の大径平頭ピンで固定されていますが、その
固定がかなりきつくなっているようです。何とかします。
|

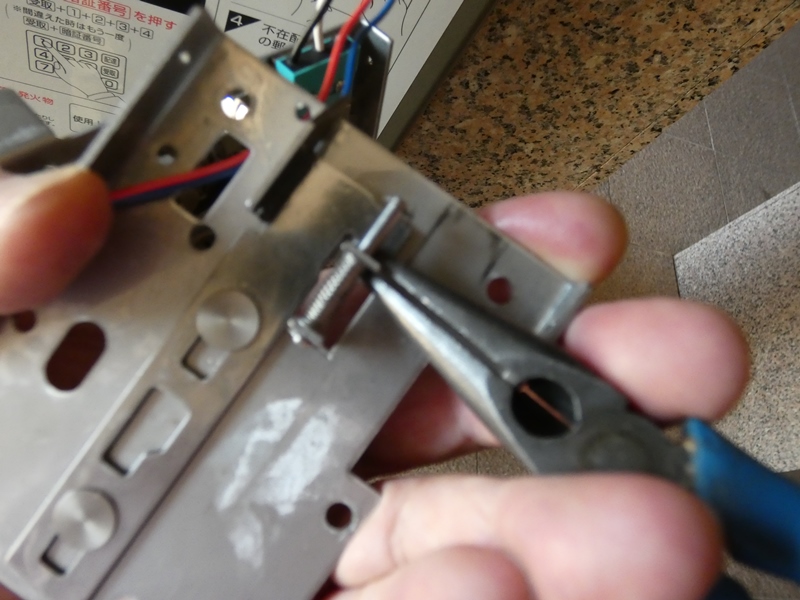

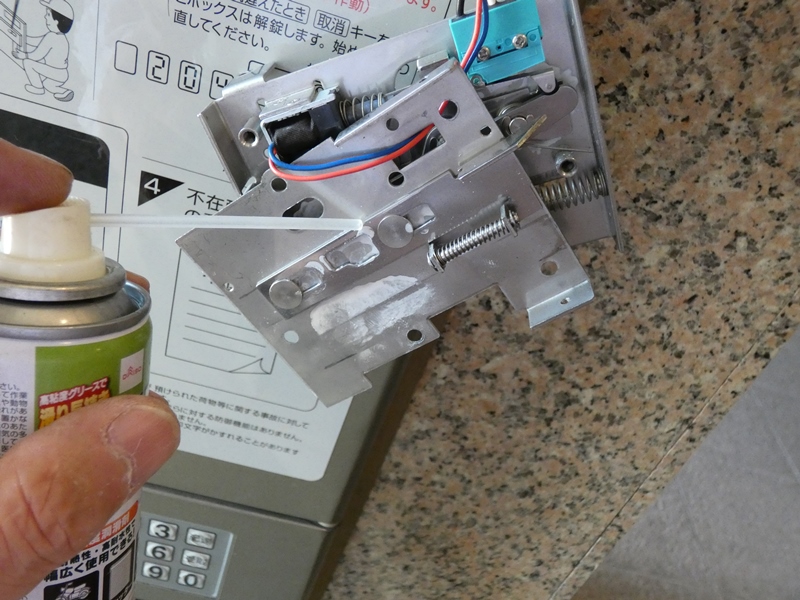

大径平頭ピンの正に平頭部分をこじり、潤滑剤をべしょべしょに
入れて本体カバー側とプレートとの滑りをひたすら回復させます。
|

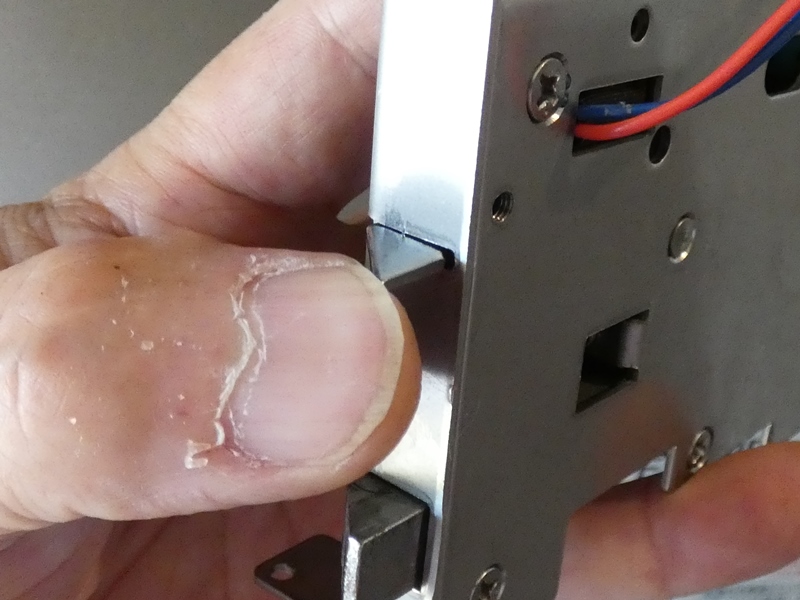

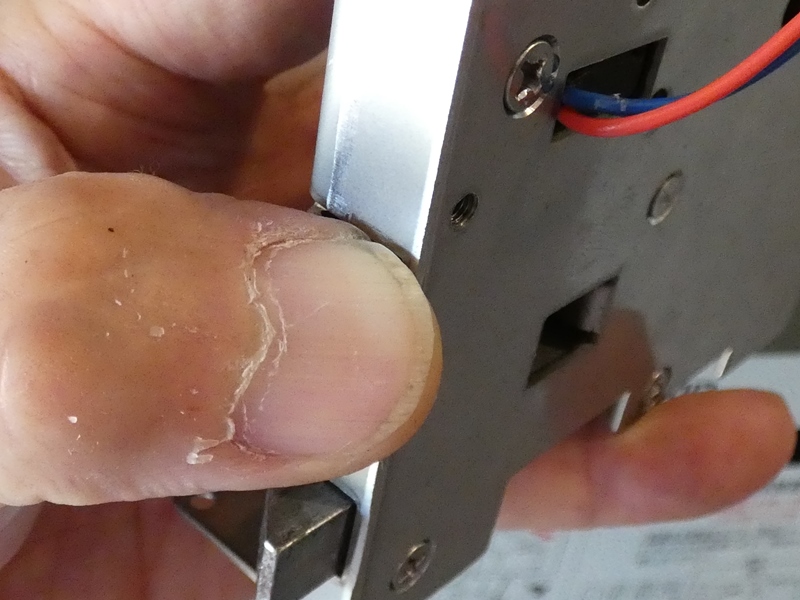

ドアの開閉をロックしているのはむしろこちらです。施錠
セットボタンをスライドさせるといったん押し込むことができ、
|

その後手を離すとラッチが元に戻り
ロックされて押し込めなくなります。
|

修理作業よりお勉強している時間の方が長い・・。

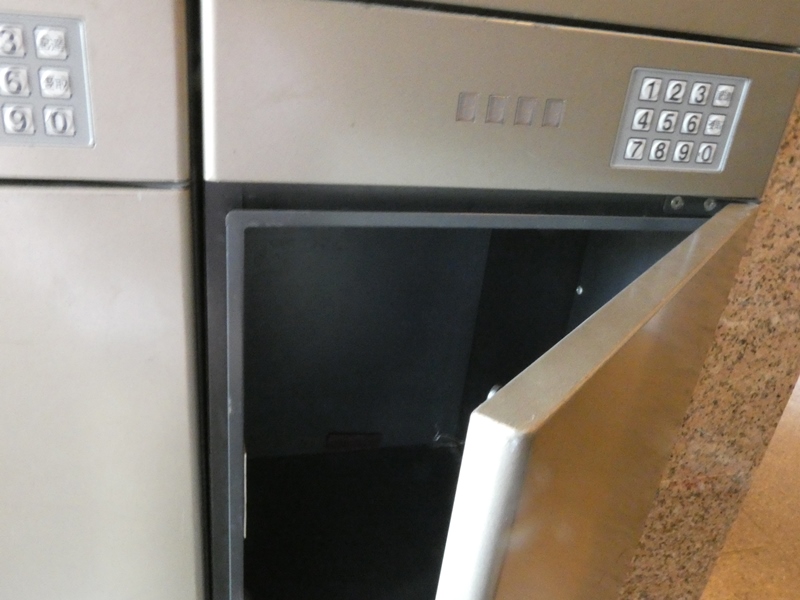

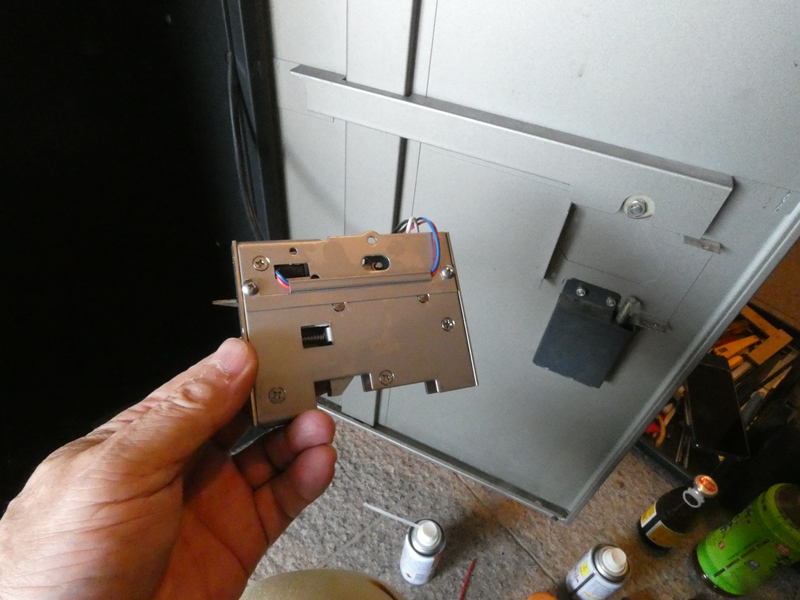

もう1台、すぐ下にあるボックスも修理します。
|

こちらは内蔵されているマイクロスイッチのレか劣化
・接触不良が原因です。接点復活剤で解決します。
|

現場対応の作業なので、完全に修理できているかその場では
分かりません。これから数週間・数か月は「やはり具合が悪い
ようです」という連絡が来ないか、不安が続くことになります。
|

今回はお勉強こそ大変でしたが、何とかなりました。
時間の許す限り現地で動作確認を繰り返し、「どうか
このままでいてくれ」の気持ちを抱えて引き揚げます。
実はもう1件、昨年夏の猛暑のさ中、岐阜県関市まで
宅配ボックス修理に出かけています。惨敗に終わり
WEB記事にするわけもなく現在に至っていますが。
成功例ばかりアップしていては本当の信頼を得ること
にならないでしょう、記事タイトルの「リベンジ」とは
そういう意味です。ご興味がありましたら、こちらへ。
|
|
|
